Проводящий пластиковый угловой датчик перемещения руководство по установке

1 обзор

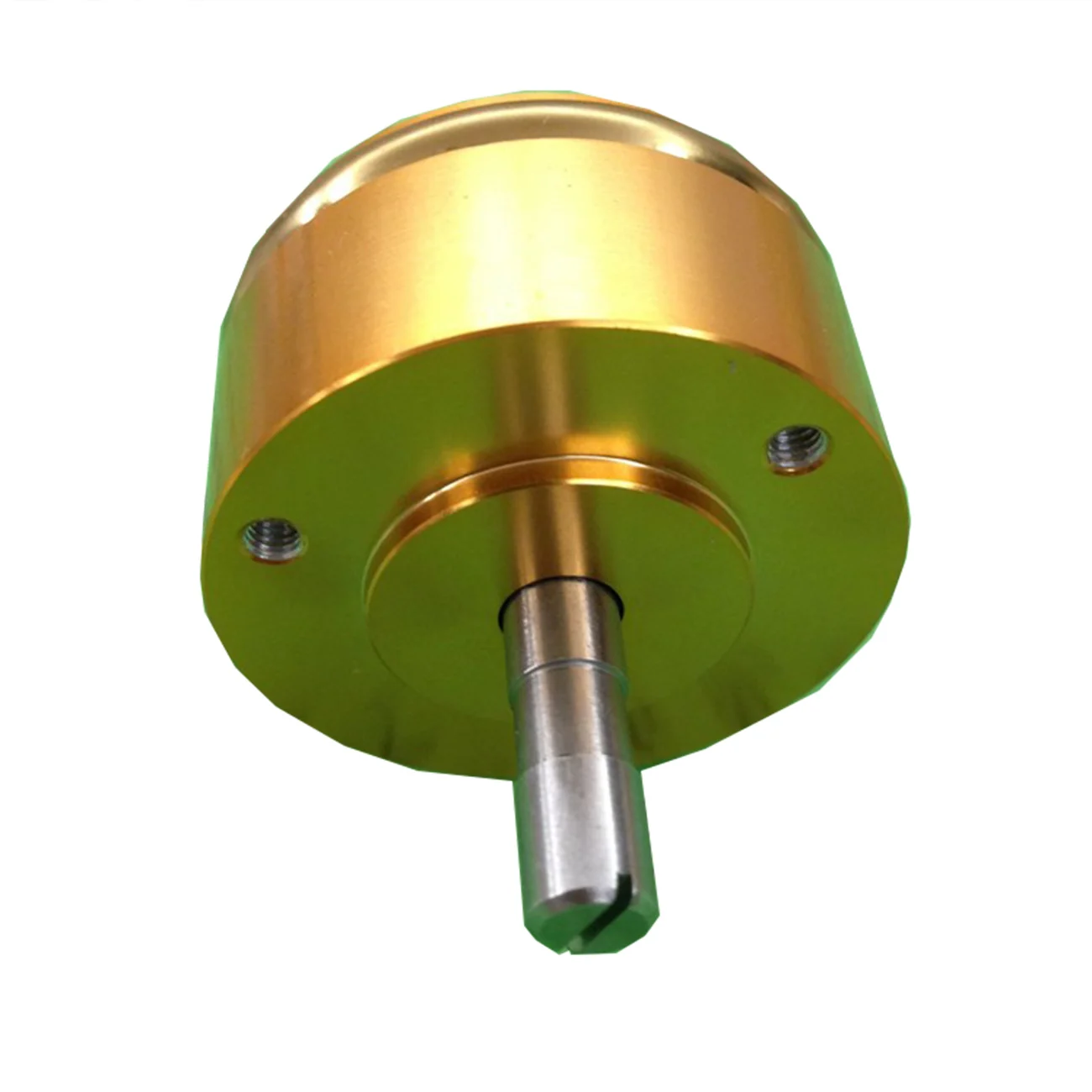

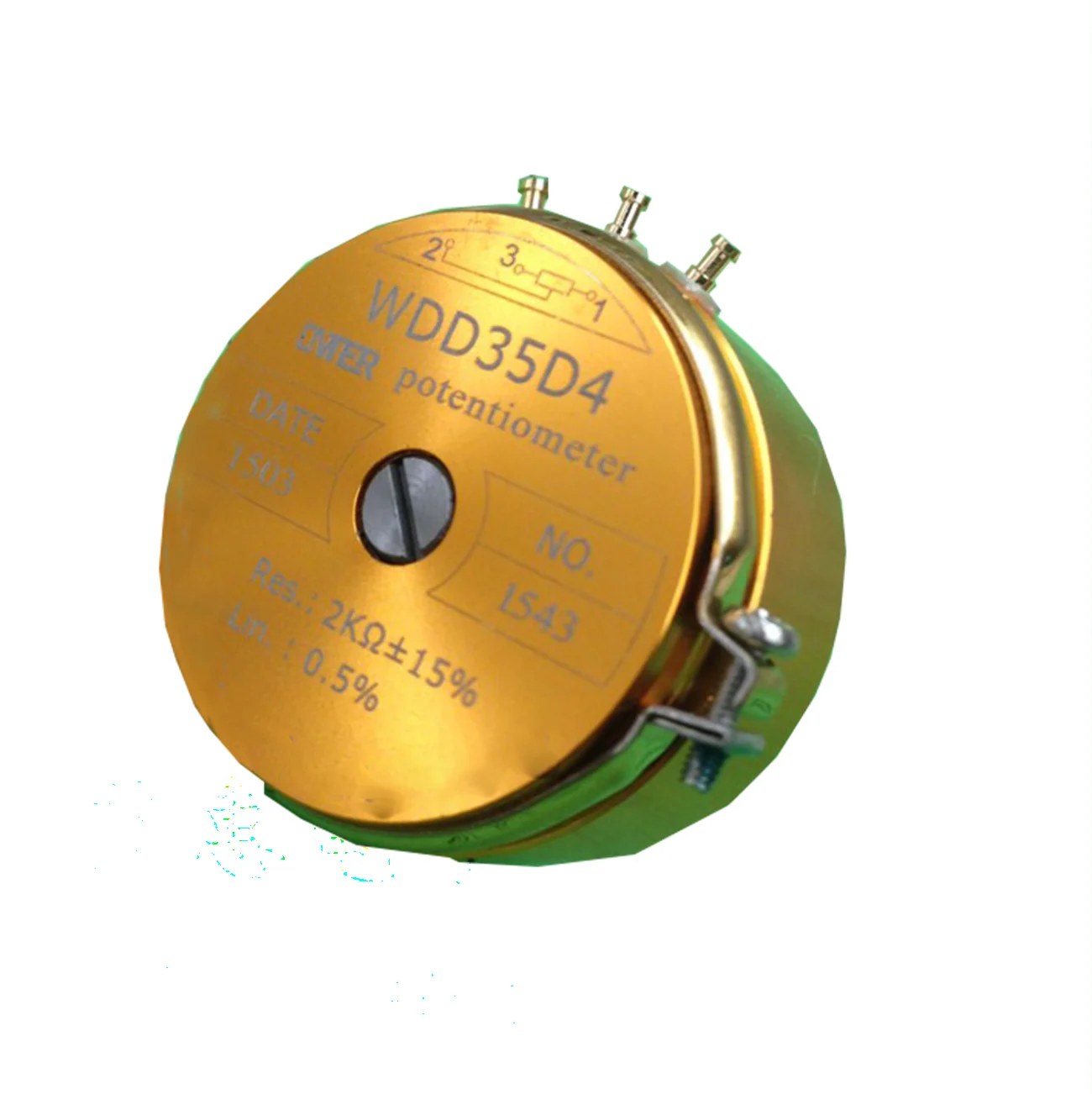

Проводящий пластиковый датчик углового перемещения-это датчик перемещения с линейной связью между выходным напряжением и углом вращения вала. Он отличается высокой точностью, долгим сроком службы и хорошей производительностью.

Датчик углового смещения принимает принцип делителя резистора. Постоянное напряжение постоянного тока соединяется по рельсу сопротивления. Выход достигается движением кисти на рельсе. Выходное напряжение линейно с перемещением. Индекс определяется линейностью. Чем меньше, тем выше точность. Датчик смещения, сделанный по принципу резистора, может уменьшить точность требования к общей стойкости рельса, уменьшить требования датчика для использования условий окружающей среды, И повысить точность выходного сигнала датчика.

Конструкция датчика углового смещения в основном состоит из проводящей пластиковой подложки, кисти, вала фоллоуэра, корпуса и т. Д.

Датчик углового смещения имеет несколько типов, таких как одиночный блок и двойной блок. Электрический сигнал обычно вынимается в виде терминала.

2. Установка

2,1 диагональный датчик смещения устанавливается собственным монтажным корпусом, крепится к металлической пластине с помощью винтов, а затем подключается к центру вращающегося корпуса;

2,2 для подключения датчика углового смещения см. Схему проводки на датчике (где «1» = нулевая фаза датчика, «3» = вход датчика, «2» = выход датчика), и разъем отмечен 1, 2 3, соответствует схеме; Средняя насосная серия имеет четыре клеммы, специфическая проводка для просмотра Таблицы размеров соответствующей модели.

2,3 вход и выход датчика углового смещения являются аналоговыми сигналами напряжения постоянного тока, а выходное напряжение определяется входным напряжением (например, входным напряжением 5 В, выход всего диапазона: 0-5 в; Вход 10 в, выход всего диапазона: 0-10 В и так далее).

3 вопросы, требующие внимания
3,1 датчик углового смещения не должен быть разобран или изменен перед установкой (включая отрыв торговой марки, обработку на валу и корпусе, ослабление гвоздя, вращение положения крепежного кольца, И т. д.). Во время процесса установки датчик углового перемещения должен быть обработан осторожно, чтобы избежать повреждения терминала;

3,2 когда датчик углового перемещения подключен к линии, он должен быть строго в соответствии с схематической схемой на датчике. Обратите особое внимание, что конец «2» строго запрещен для доступа к входному напряжению, в противном случае сжечь датчик;

3,3 ток через потенциометр рекомендуется составлять 2 мА, максимум не превышает 1 Ома;

3,4 внешняя проводка датчика углового смещения должна быть приварена к поясной канавке на ведущем конце и не должна быть приварена к верхней части конца свинца. При сварке следует использовать Феррохром не более 45 Вт, а время сварки должно быть меньше 5S. При сварке и неохлаждении провод не должен быть вытянут, чтобы не допустить вытягивания или падения провода или всего ведущего конца. При сварке Используйте флюс и паяльное масло как можно меньше, и время должно быть коротким, чтобы предотвратить поток пара от входа потенциометра через конец свинца (зеленый), Нанесение пара на поверхность резистивного элемента после охлаждения приводит к ухудшению или даже открыванию эквивалентного уровня шума;

3,5 следует предотвратить атаку датчика углового смещения растворителями и коррозионными газами. Предотвращает попадание Металлических кристаллов или другого порошка в датчик углового перемещения;

3,6 когда датчик углового смещения заряжен, будьте осторожны, чтобы не использовать электрическую блокировку и ток мультиметра для измерения напряжения потенциометра;
