Цифровой понижающий модуль постоянного тока регулируемый постоянный ток

Цифровой понижающий модуль постоянного тока регулируемый постоянный ток

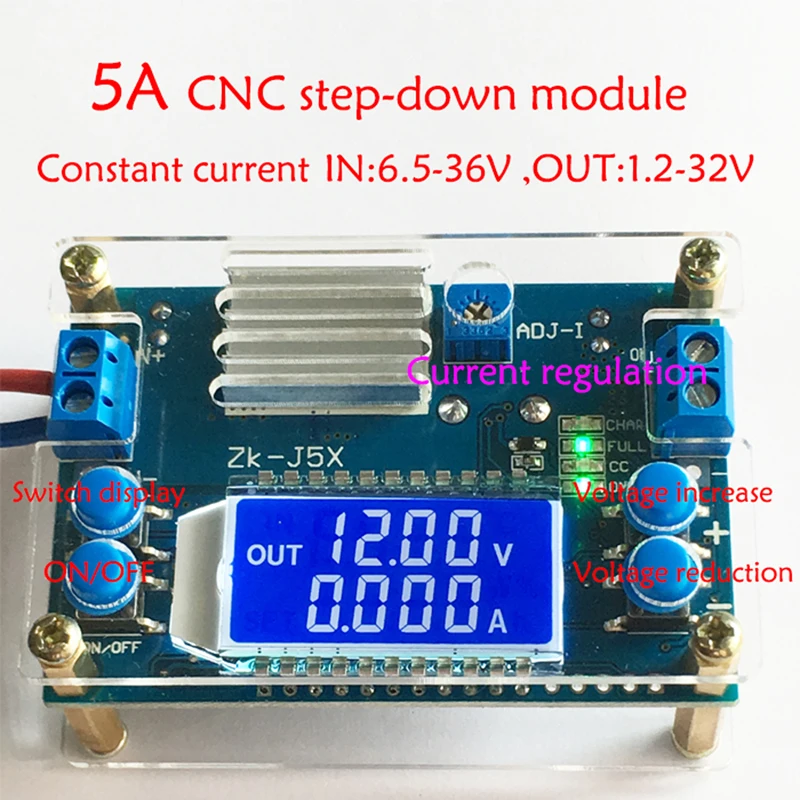

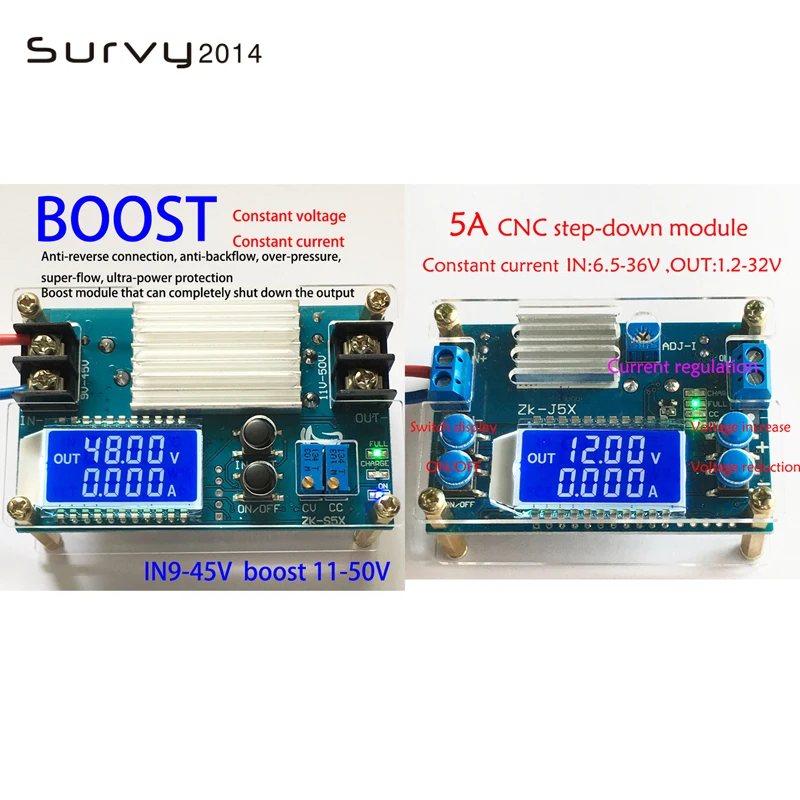

5A CNC понижающий модуль (постоянное напряжение постоянного тока, жидкокристаллический дисплей, с кристальной оболочкой)
Примечание! Доставка с аксессуарами, вам нужно иметь собственную сборку; Модуль для модуля DC / DC Buck, не может войти в трансформатор, непосредственно понижающий мощность переменного тока; Для зарядки аккумулятора, убедитесь, что модуль выводит первую мощность, а затем подключает батарею, батарея заполнена, сначала Вытяните батарею, Последний модуль выключен, чтобы предотвратить обратное напряжение батареи (предпочтительно на выходе модуля подключен к большому току диода может предотвратить обратное напряжение).
1. Основные характеристики продукта
1,1. Внешний корпус из плексигласа, красивый дизайн и щедрость, хорошая сенсорная текстура, нажмите кнопку, чтобы установить выходное напряжение, устраняя необходимость использования ножа;

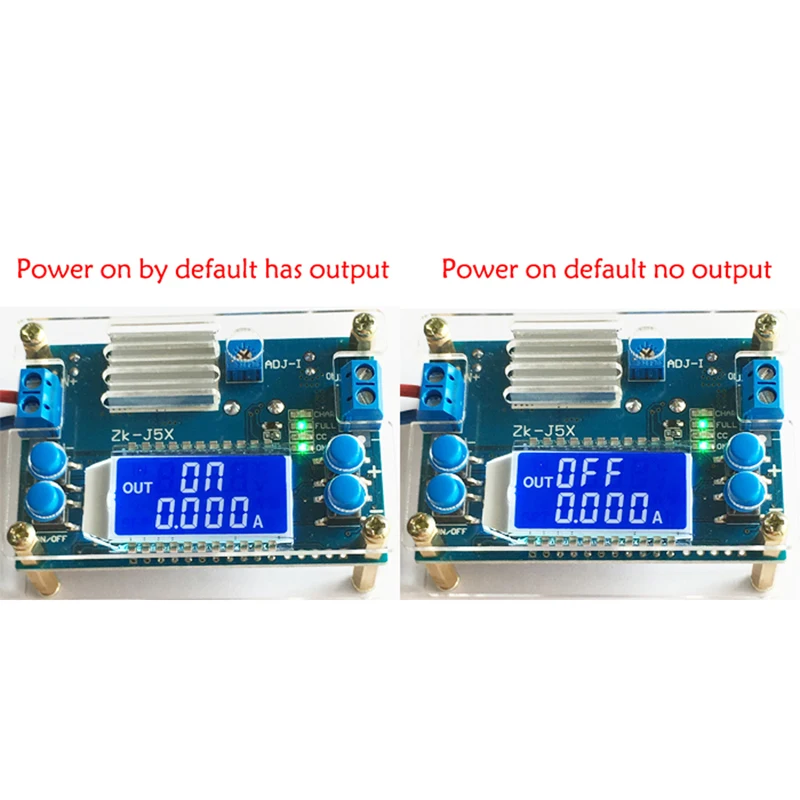

1,2. Кнопка может управлять выходом, чтобы выключить и включить, и может установить питание продукта по умолчанию включено или выключено;
1,3. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток, выходную мощность;
1,4. Защита от обратной полярности, обратное соединение не будет гореть;
1,5. Высокая эффективность более 93%, большой ток, незначительное тепловое излучение, выходное напряжение 1,2-32 в пост произвольным регулированием, постоянный ток стоимостью около 0-4.5A регулировки, подходят для офиса, мощный светодиодный привод постоянного тока, зарядка литиевой батареи и так далее!
2. Параметры продукта
Вход напряжение: 6,5-36V (Вход напряжения меньше номинального напряжения 6,5 V, ток, не является точным, меньше, чем 5,5 V, ЖК-дисплей дисплей не является нормальной)
Выход напряжение: 1,2-32 в пост, заводским настройкам по умолчанию, Выход 5V.
Выход ток: может работать стабильно на 3.5A в течение длительного времени, а также может достигать примерно 4.5A при активном рассеивания тепла (регулируемый предельный ток составляет около 4,2-4.5A)
Выходная мощность: Естественное тепловыделение 50 Вт (менее 3,5a), улучшенное тепловыделение 75 Вт
Напряжение дисплей: разрешение 0,05 V, Диапазон 1,2-32 в пост, точность составляет около ± 0,1 V (точность требовательных обращайтесь бережно и осторожно!)
Текущий Дисплей: разрешение 0.005A, диапазон 0-4.5A, точность ± 0.05A (точность для тех, кто требует строгой точности!)
Эффективность преобразования: около 94%
Рабочий ток: около 30 мА
Защита обратного ввода: Да
Защита от обратного потока на выходе: нет (если аккумулятор заряжен, сначала Включите модуль, а затем подключите аккумулятор и убедитесь, что напряжение батареи ниже выходного напряжения; если требуется условие, подключите антирезервный диод к положительной стороне выходной строки)
Защита от короткого замыкания: Да

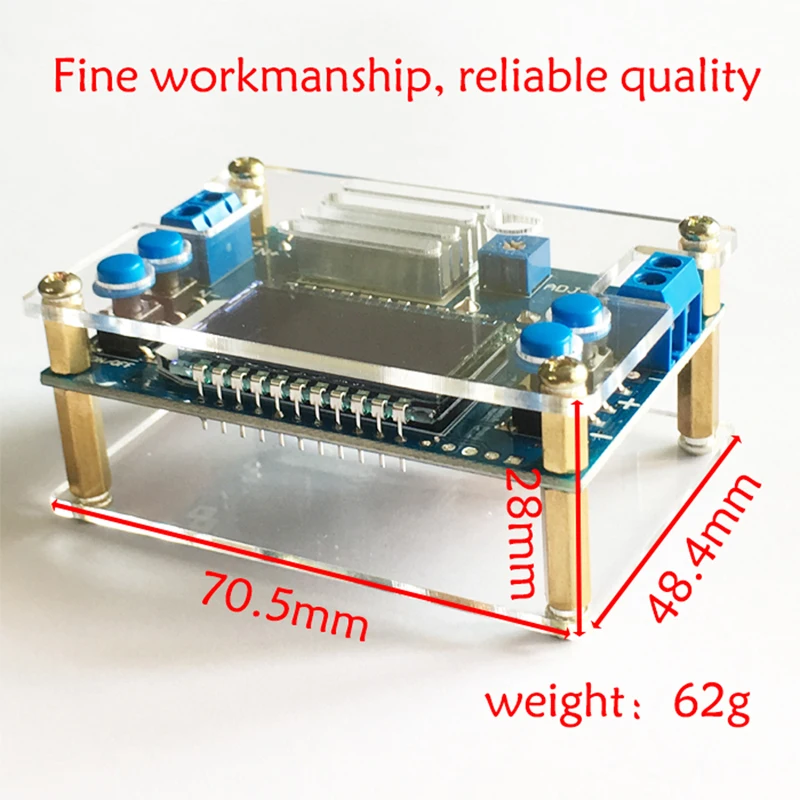

Размер: длина * ширина * высота 70,5*48,4*28 мм
Вес: 62 г
3. Описание функции

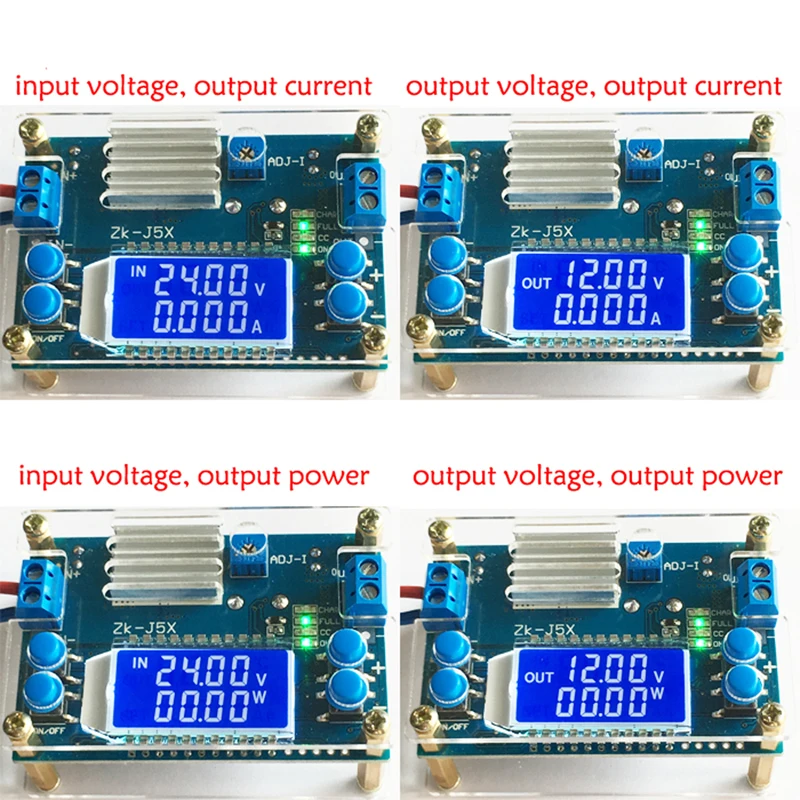

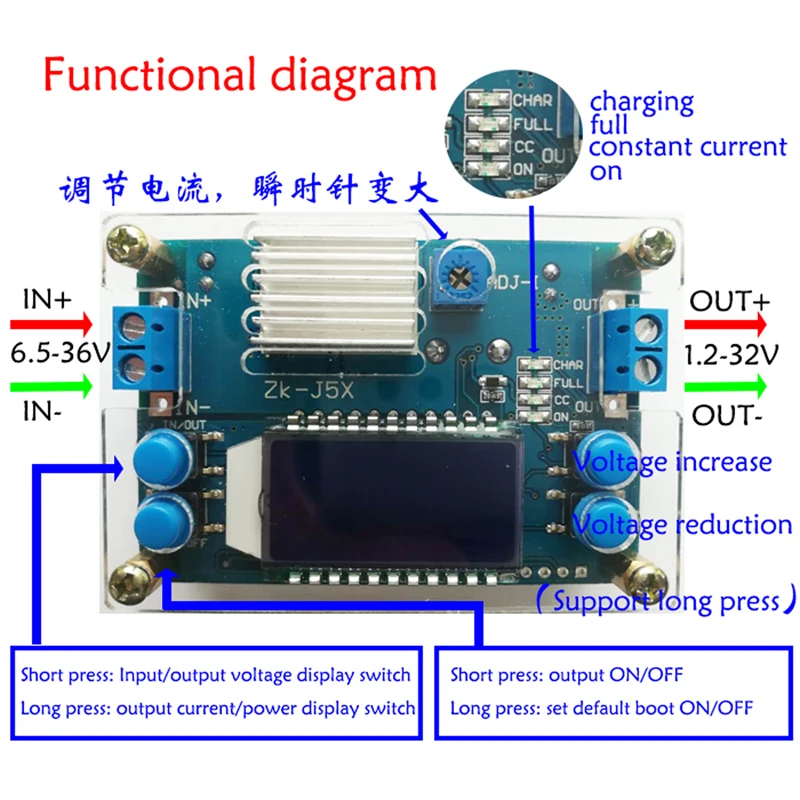

3,1. В левой части модуля есть две кнопки: вход/выход, ВКЛ/ВЫКЛ: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, длительное нажатие, чтобы переключить выходной ток и выходную мощность дисплея; Кнопка ВКЛ/ВЫКЛ управления выходом ВКЛ или ВЫКЛ, Нажмите и удерживайте, чтобы установить следующий раз, когда выходное состояние по умолчанию включено или выключено.
Правая сторона модуля имеет две кнопки: '+' и '-'. Пресс "+" кнопку, чтобы увеличить выходное напряжение от 0,05 V. Нажмите и удерживайте его, чтобы увеличить его непрерывно. Пресс и удерживайте ее снова для непрерывного медленный шаг больше, чем 0,1 V и 1V. '-', выходное напряжение уменьшается на 0,05 V, длинные Пресс может продолжать работать, чтобы уменьшить, а потом долго Пресс для того, чтобы уменьшить на каждом этапе изготовления обуви 0,1 V и 1V.
3,2. ADJ-I-это потенциометр настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) загорается. Индикатор ON-это индикатор выходного состояния. Он включен, когда выход имеет напряжение, в противном случае он выключен. Индикатор CHAR-это индикатор зарядки. При зарядке он включен. Полный Индикатор полный. Если установленное значение постоянного тока составляет 2 А, зарядка, когда ток достигает 0,2 а или меньше, включите лампу, полная лампа включена, и CHAR лампа выключена.
4. Как использовать
4,1. Используйте как обычный модуль buck с возможностью защиты от перегрузки по току
(1) Нажмите клавишу, чтобы установить выходное напряжение на желаемое напряжение.
(2) Сначала поверните ADJ-I потенциометра регулировки тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока 10A (непосредственно Подключите два тестовых провода к выходу), И отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы ток достиг значения защиты от перегрузки по току, которое вы хотите установить. (Например, текущее значение, отображаемое мультиметром, составляет 2А, тогда при использовании модуля максимальный ток может достигать 2А. Когда ток достигает 2А, красный индикатор постоянного тока включен, в противном случае индикатор выключен)
4,2. Используйте в качестве зарядного устройства
Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Из-за большой разницы в напряжении между аккумулятором и зарядным устройством, когда аккумулятор разрядится, ток зарядки слишком велик, а аккумулятор поврежден. Поэтому, когда вы начинаете, вам нужно зарядить аккумулятор с постоянным током, и когда он заряжается до определенной степени, он автоматически переключается обратно на постоянное напряжение зарядки.
(1) Убедитесь, что вам нужна плавающего заряда напряжение и ток заряда перезаряжаемый аккумулятор; (в том случае, если литиевая батарея параметр 3,7 V/2200 мА · ч, затем поплавок напряжение 4,2 V, максимальный ток заряда-1С, ie 2200mA)
(2) на холостом ходу, оборот в минуту (условия, нажмите кнопку, чтобы настроить выходное напряжение, чтобы добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядки 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)
(3) Сначала поверните ADJ-I потенциометра регулировки тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока 10A (непосредственно Подключите два тестовых провода к выходному терминалу) И отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Сделайте выходной ток до заданного значения зарядного тока;
(4) подключите аккумулятор и зарядите его.
(При установке шагов 1, 2 и 3: выходной терминал пуст и аккумулятор не подключен)
4,3. Используется как мощный светодиодный модуль постоянного тока
(1) Убедитесь, что вам нужен светодиодный рабочий ток и максимальное рабочее напряжение;
(2) при отсутствии нагрузки нажмите клавишу, чтобы установить выходное напряжение на максимальное рабочее напряжение светодиодный;
(3) Сначала поверните ADJ-I потенциометра регулировки тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока 10A (непосредственно Подключите два тестовых провода к выходному терминалу) И отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Сделайте выходной ток до заданного светодиодный рабочего тока;
(4) Подключите светодиодный испытательный аппарат.
(При установке шагов 1, 2 и 3: светодиодный светильник без нагрузки на выходе.)
5. Примечание
5,1. Вход модуля «In-» не должен быть сокращен до выхода «Out-», в противном случае функция постоянного тока потерпит неудачу.
5,2. Убедитесь, что источник питания больше, чем мощность, требуемая выходной нагрузкой. Когда модуль горячий, уменьшите потребление энергии!
5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием. Любые повреждения, вызванные неправильным использованием, не будут компенсированы.
