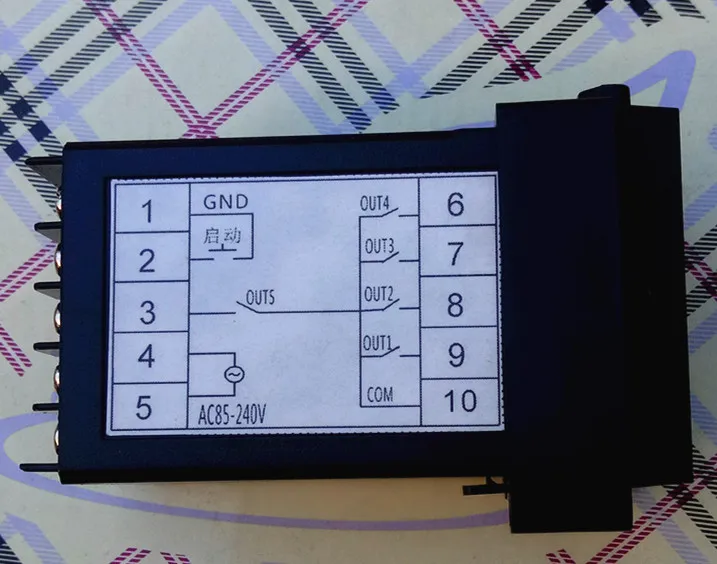

Схема подключения проводов выглядит следующим образом: Один вход COM и пять выходов

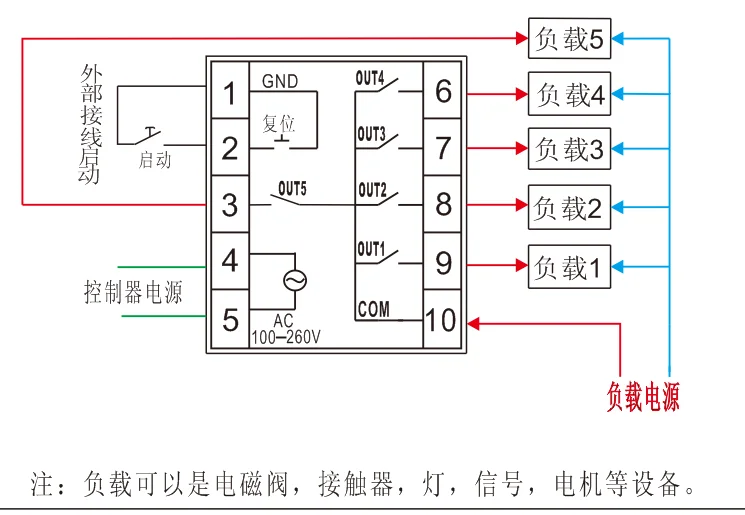

Схема управления проводкой:

Описание продукта:

Источник питания этого продукта имеет широкий дизайн напряжения, может использоваться в среде напряжения 100-260 в без замены трансформатора, и работа более стабильна. Каждый раз можно устанавливать отдельно, и количество циклов может быть установлено. Каждый канал имеет 4 режима работы на выбор. Настройка времени имеет 9 настройки диапазона времени, многоканальный выход управления. Вы можете изменить различные Логические отношения, установив начальную точку времени каждой дороги. Работа, последовательная работа, альтернативная работа, встроенная Программная функция полного цикла, может повторять цикл после окончания программы, Количество повторов может быть установлено. Несколько комбинированных операций могут полностью заменить некоторые функции PLC. Обращайтесь к нам с любыми вопросами! Предоставляем техническую поддержку!

Режим 1: контроллер может быть установлен для включения (контроллер начнет работать немедленно, если он имеет питание)

2: Он может быть установлен, чтобы не запускать после включения питания, он должен быть сгенерирован пробежкой для сброса, контроллер начнет работать.

Размеры изделия: 48x48x86 мм Размер монтажного отверстия 45x45мм

Есть 4 режима работы для каждого канала на выбор:

0 режим:
Задержка отключения: после запуска, реле будет немедленно тянуть. После задержки времени T1 реле будет отключено и закончится. В T1 время может быть установлен между 0,01 секунд и 9999 часов.

1 режим:
Задержка pull-in: после включения питания реле не поднимается. После запуска задержка задерживается после достижения времени T1, и реле закрыто. В T1 время может быть установлен между 0,01 секунд и 9999 часов.

2 режима освещения:
После запуска, реле сразу же втянется. После задержки времени T1 реле будет отключено, а затем время задержки T2 прибудет. Номер цикла может быть установлен между 0 и 9999 раз, а 0-бесконечная петля. В T1 времени и T2 время может быть установлен между 0,01 секунд и 9999 часов.

3 режима:
Задержка вытягивания, а затем задержка-открытие: после включения реле не поднимается. После задержки реле будет отображаться только после достижения времени задержки T1, а затем реле будет отключено после задержки времени T2. Количество циклов 0-может быть установлено между 9999 раз, а 0-бесконечная петля. В T1 времени и T2 время может быть установлен между 0,01 секунд и 9999 часов.

Примечание: T1 указывает первый период времени, а T2-второй период (режим 0 и режим 1 имеют период времени (T1)

Функция пример:
Функция 1: Многоканальная работа, вы можете установить общий цикл, количество циклов
Функция 2: Каждый способ работает отдельно, петли сами по себе, и количество циклов может быть установлено.
Функция 3: несколько последовательных запусков: 1-2-3-4-5 начинается последовательно, и установленное время может быть завершено одновременно. Может также заканчиваться или не заканчиваться
Функция 4: несколько последовательных интервалов работы: 1 способ работы конец-интервал времени-2 способ работы конец-интервал времени-3 способ работы-интервал времени-4 способ работы-5 способ работы закончен.
Функция 5: несколько последовательных операций повторяются: 1 -- 2 -- 3 -- 4 -- 5 -- 1 -- 2 -- 3 -- 4 -- 5 повторяет цикл.
Функция 6: несколько раз последовательной работы N циклы: 1 -- 2 -- 3 -- 4 -- 5 -- 1 -- 2 -- 3 -- 4 -- 5 -- N циклы, после того, как установленное количество поступлений прекратится.
Функция 7: несколько последовательных рабочих циклов интервала: 1 способ работы конец-интервал времени-2 способа работы конец-интервал времени- -3 способа работы-интервал времени- -4 способа работы-интервал времени-5 способ работы -- интервал -- повторения петли, вы также можете начать циклическое воспроизведение в конце определенную работу, или вы можете установить N петель Конец
Функция 8: несколько способов запуска одновременно: несколько способов одновременной работы. После соответствующего установленного времени, его можно остановить автоматически или последовательно. Он также может быть циклирован через некоторое время или после окончания определенного пути. Количество циклов может быть установлено или циклировано.
Функция 9: несколько дорог пересекаются друг с другом: несколько способов установить задержку для начала бега, и каждый установленный срок может быть остановлен автоматически после окончания операции. Вы также можете установить петлю или начало петли после окончания определенной дороги, количество петель может быть установлено.
Функция 10: 1 -- 2 -- 3 -- 4 -- 5 последовательных запусков, 5 -- 4 -- 3 -- 2 -- 1 концы. Дождитесь сигнала перезапуска.
Функция 11:1 -- 2 -- 3 -- 4 -- 5 начинается последовательно, и 5 -- 4 -- 3 -- 2 -- 1 заканчивается. Повторите петли.
Функция 12: 1 -- 2 -- 4 -- 3 -- 5 последовательных запусков, 5 -- 4 -- 3 -- 2 -- 1 концы. Ожидание сигнала перезапуска
Функция 13: 1 -- 4 -- 3 -- 2 -- 5 последовательных запусков, 5 -- 2 -- 3 -- 4 -- 1 концы. Ожидание сигнала перезапуска
Функция 14: 1 -- 4 -- 3 -- 2 -- 5 последовательных запусков, 5 -- 2 -- 3 -- 4 -- 1 концы. Повторите петли.

Этот контроллер по умолчаниюНапряжение питанияСо стороны100 -- 260VACЕсли вам нужно другое напряжение источника питания, пожалуйста, объясните и проконсультируйтесь заранее. Спасибо за понимание.
