Цифровой измеритель мощности Peacefair переменный ток амперметр 220 В 10 А

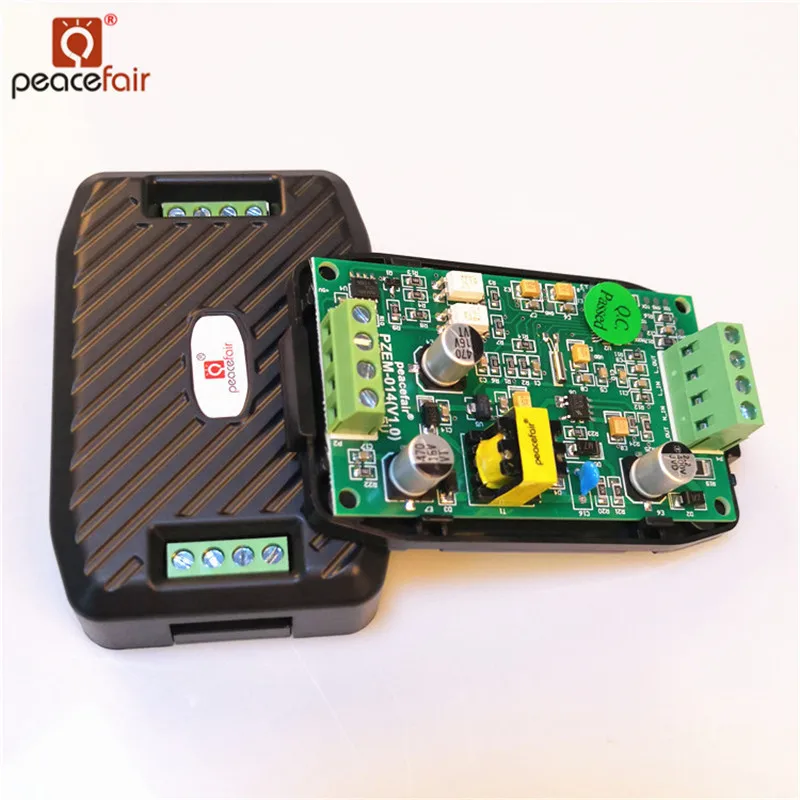

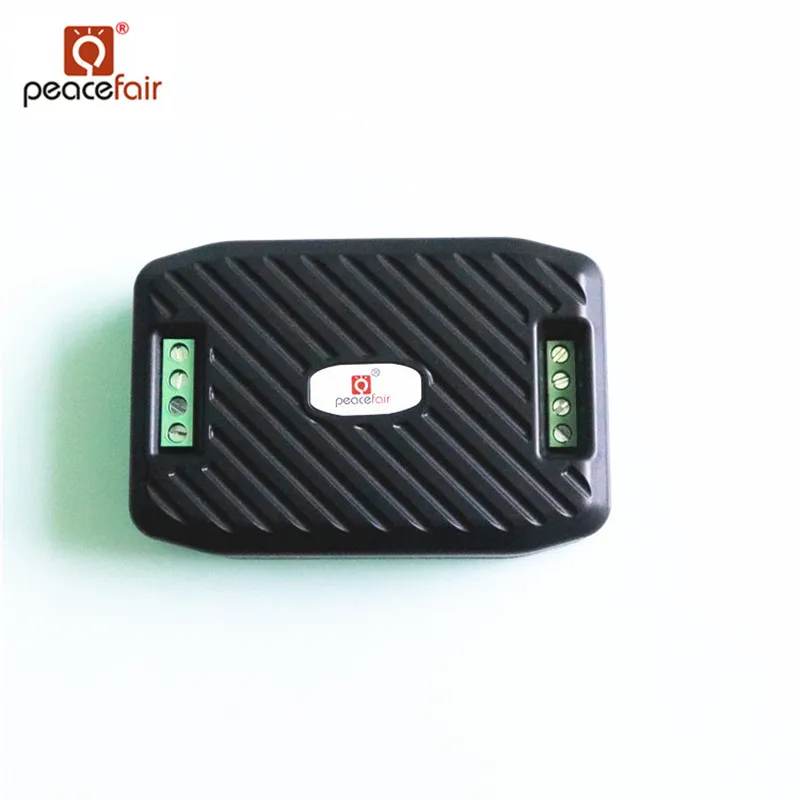

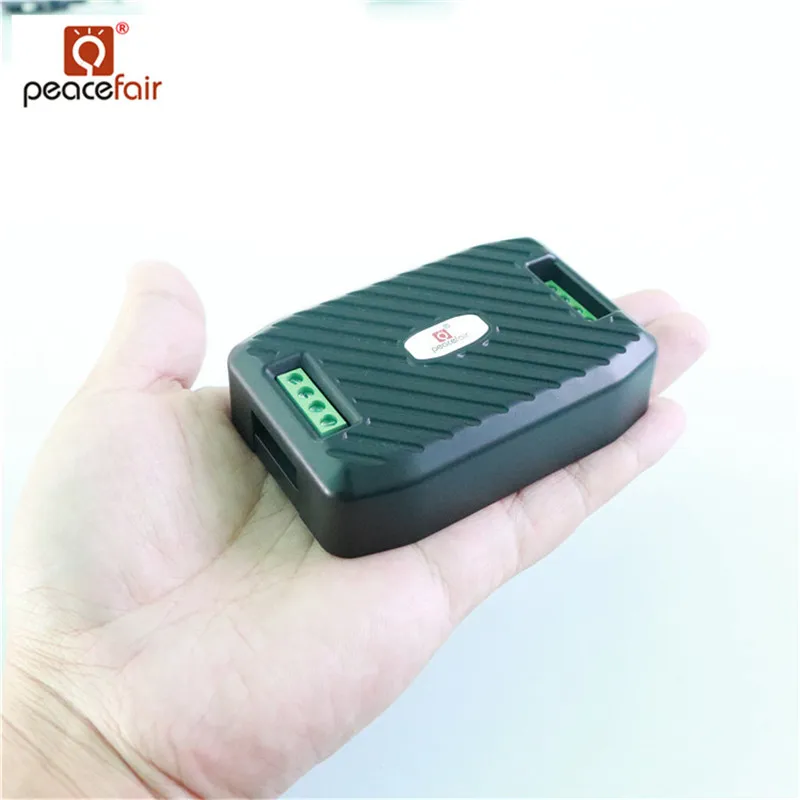

Peacefair Новый AC цифровой Мощность Амперметр 220V 10A электрического счетчика RS485 Modbus Мощность коэффициента частоты кВтч метр PZEM-014

Этот модуль в основном используется дляИзмерение переменного напряжения, тока, активной мощности, частоты, коэффициента мощности и активной энергии, Модуль Без функция дисплея, данные считываются с помощью RS485 интерфейсом.

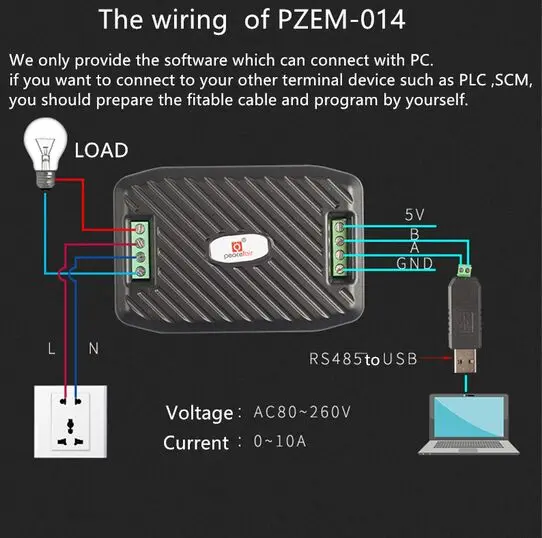

Мы обеспечиваем программное обеспечение для подключения к ПК, все Win системы могут использоваться. Если вы хотите подключить его к другому терминальному устройству, например, к ПЛК, СКМ и так далее, пожалуйста, подготовьте Подходящий кабель и напишите Программа самостоятельно.


Пожалуйста, нажмите эту ссылку, чтобы скачайте программное обеспечение и руководство пользователя.

Ссылка://pan.baidu.com/s/1B0MdMgURyjtO1oQa2lavKw

Пароль:Ytkv

1. Описание функций

1. Напряжение

1,1.1 Диапазон измерений: 80 ~ 260 в

1.1.2 Разрешение: 0,1 V

1.1.3 точность измерений: 0.5%

1,2В настоящее время

1,2.1 Диапазон измерений: 0 ~ 10A

1.2.2 Запуск измерения тока: 0,01a

1.2.3 Разрешение: 0.001A

1.2.4 точность измерений: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерений: 0 ~ 2.3kW

1.3.2 начиная измерения мощности: 0,4 W

1.3.3 Разрешение: 0,1 W

1.3.4 Формат дисплея:

Когда данные <1000 Вт, они отображают один десятичный сигнал, например: 999,9 Вт

Когда данные ≤ 1000 Вт, они отображают только целое число, например: 1000 Вт

1.3.5 точность измерений: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 точность измерений: 1%

1,5Частота

1,5.1 Диапазон измерений: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 точность измерений: 0.5%

1,6Активная энергия

1,6.1 Диапазон измерений: 0 ~ 999999 кВт/ч

1.6.2 Разрешение: 1Wh

1.6.3 точность измерений: 0.5%

1.6.4 Формат дисплея:

Когда данные <10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh

Когда данные ③ 10kWh, дисплейный модуль kWh, например: 99,99,99kwh

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает пороговый уровень, она может сигнализировать

1,8Связь интерфейс

RS485 интерфейс

Протокол связи находится в двойной версии программного обеспечения.

2 Другое инструкции

2,1Мощность питания

Напряжение переменного тока предоставляет два изолированные выходы после через импульсный источник питания, один из способов-3,3 V обеспечивает измерительную систему, другой путь 5V обеспечивает до 485 линий связи и внешние схемы.

Мощность интерфейса связи 485 (+ 5 В), выходная мощность тока-100 мА

2,2Рабочая температура

-20'C ~ + 60'C.
