1. Описание:

Эта схема имитирует реальную лампы в форме свечи, горит огнем и выдувается с открытым носком. Включите светильник и поговорите с песней «С Днем Рождения», перестаньте проигрывать музыку, когда она взорвется.

2. Особенности:

1>. Имитация свечей

2>. Более реалистичныйCЭлли, имитирующие свечи

3>.DIY индивидуальная установка

4>. Схема обучения

5>. Практическая сварка

3. Параметры:

1>. Название продукта: Набор для самостоятельной сборки, аналоговый Электронный светильник в форме свечи

2> Рабочее напряжение: 5 В постоянного тока

3>. Рабочая температура:-40 ℃ ~ 85 ℃

4> Рабочая влажность: 0% ~ 95% RH

5>. Размер (установлен):70*70*11 мм

4. Принцип цепи:

В этой цепи используется d-образный флип-флоп, который образует R-S-флоп. После включения питания, дифференциал, состоящий из R7 и C4, генерирует высокоуровневый дифференциал импульса, а затем выводит его на терминал RST IC1, что заставляет цепь сбрасывать, И Q терминал выводит низкий уровень, и выходы на основание triode VT5 и VT6.And VT5. VT6 отрезается, светодиодный не горит, и звуковой сигнал не кольцо.

В тех случаях, когда термистор Rt горит с зажигалкой (время горения длиннее, чем вам необходимо и термистор легко сгорел), сопротивление R1 вдруг становится небольшой шпильке придадут вам низкое сопротивление, И триодный VT1/VT2 включается поштучно (Rp1/Rp2 можно отрегулировать отдельно для VT1/VT2 в режиме on-time), На высоком уровне импульсный генерируется выход к комплекту терминал IC1 Q-конец повернута к высокий уровень, А на выходе применяется к основанию транзистор VT5/VT6 и триодов, VT5/VT6 включен. Светодиодный сигнал включается, зуммер воспроизводит «С Днем Рождения». Этот процесс и он эквивалентен значению в зависимости от освещения и лампы в форме свечи с матч. В это время, даже если Зажигалка оставляет термистор Rt, состояние цепи не изменяется.

В тех случаях, когда ветер К микрофон M1, выход аудиосигнала по микрофон M1 выводится к основанию VT3 через C3 и VT3 включен. Поскольку сопротивление R5 относительно велико, потенциал коллектора VT3 падает очень низко, базовый потенциал транзистора PNP VT4 очень низкий, VT4 включен, И высокий уровень импульсного выводится на первый терминал флип-флоп. Триггер сбрасывается Q терминал меняется с высоким уровнем до низкого уровня, VT5/VT6 отрезается, светоизлучающий диод выключен, И зуммер перестанет играть музыку «с днем рождения для вас», осознавая имитационный эффект «выдувания ветра».

5. Использование шагов:

1>. Завершите правильную монтаж в соответствии с 'ступенями установки'.

2>. Подключите блок питания 5 В.

3>. Используйте зажигалку, чтобы сжечь тепловой датчик около 2 секунд (не может быть больше времени. В противном случае это повредит датчик)

4>. Светодиодный включится и звуковой сигнал, играющий «с днем рождения для вас». Зуммер может имитировать только воспроизведение, качество голоса не очень хорошее, пожалуйста, обратите внимание.

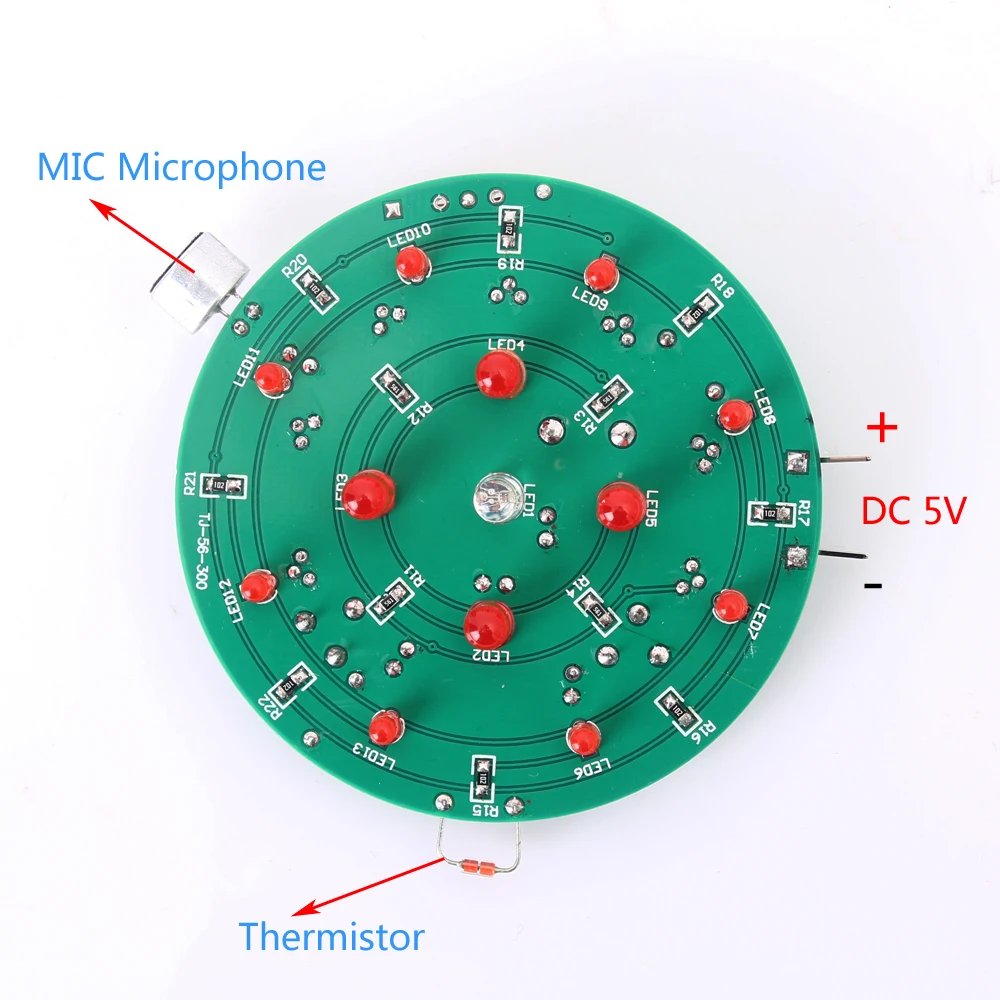

5>. Дующий к микрофону, светодиодный выйдут, и зуммер перестанет играть.

6. Примечание:

1>. Сначала необходимо подготовить сварочный инструмент.

2>. Пожалуйста, проявите терпение до тех пор, пока не завершится установка.

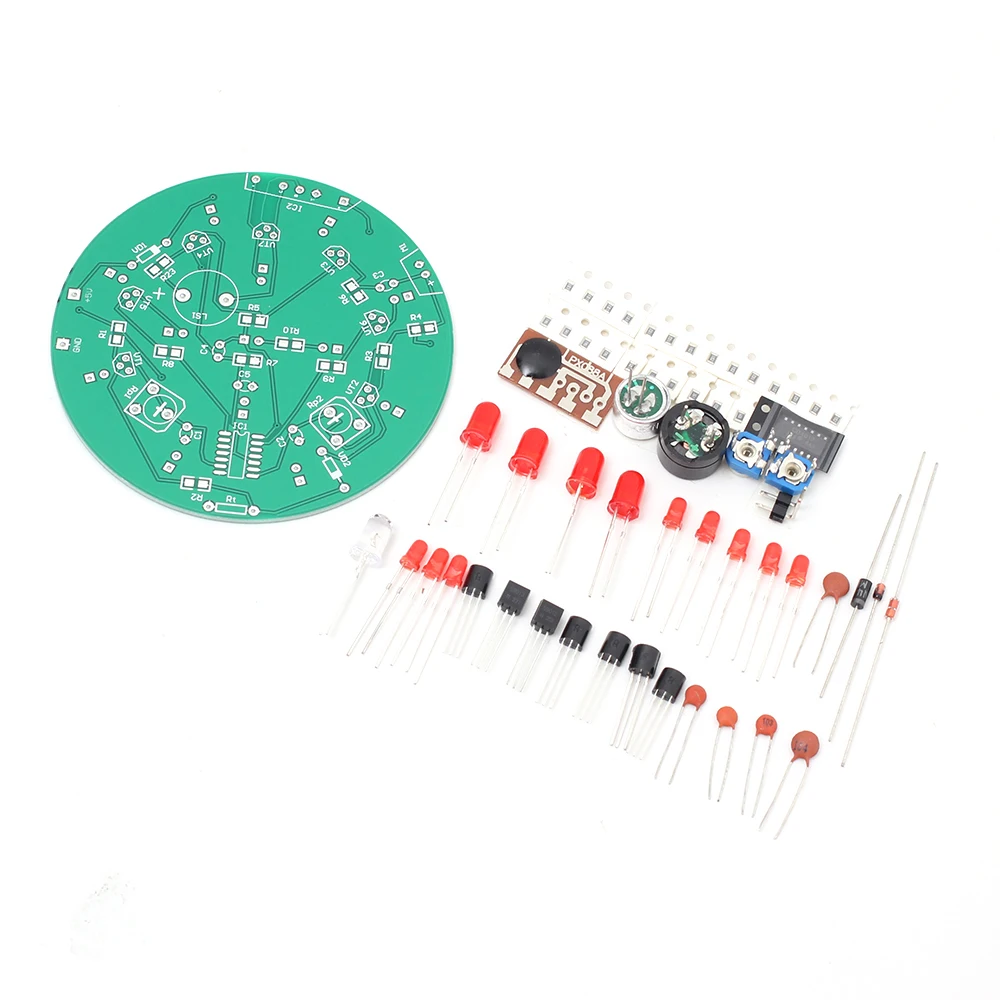

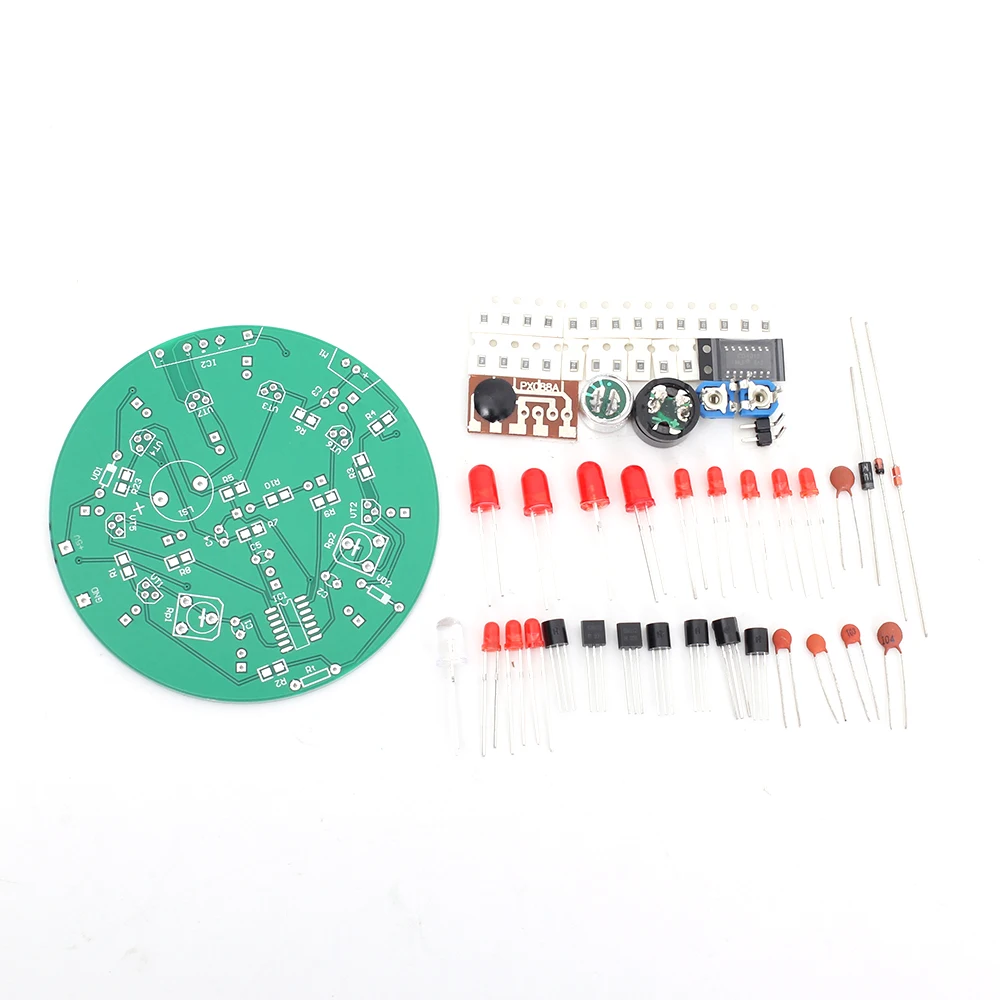

3>. Посылка-это набор «сделай сам». Ее необходимо закончить, установив пользователем.

4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.

5> Обратите внимание на положительные и отрицательные компоненты.

6>. Строго запрещать короткое замыкание.

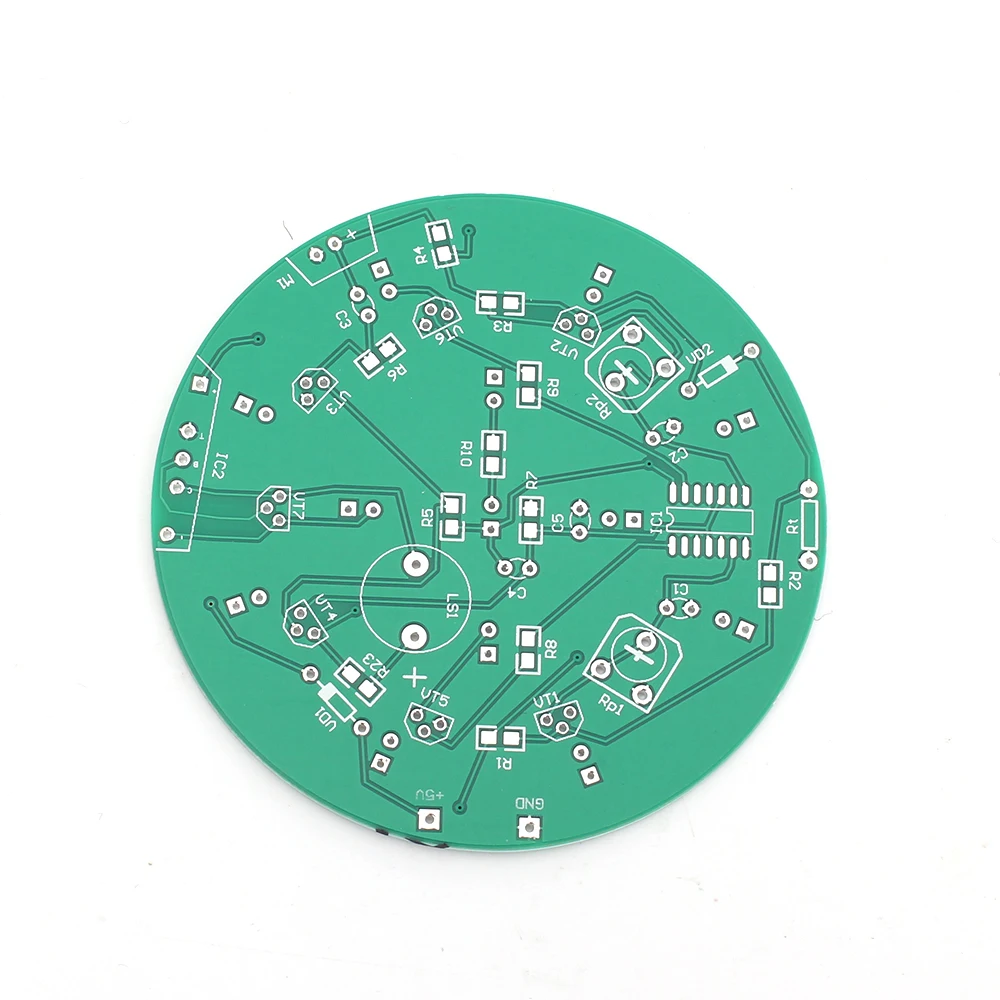

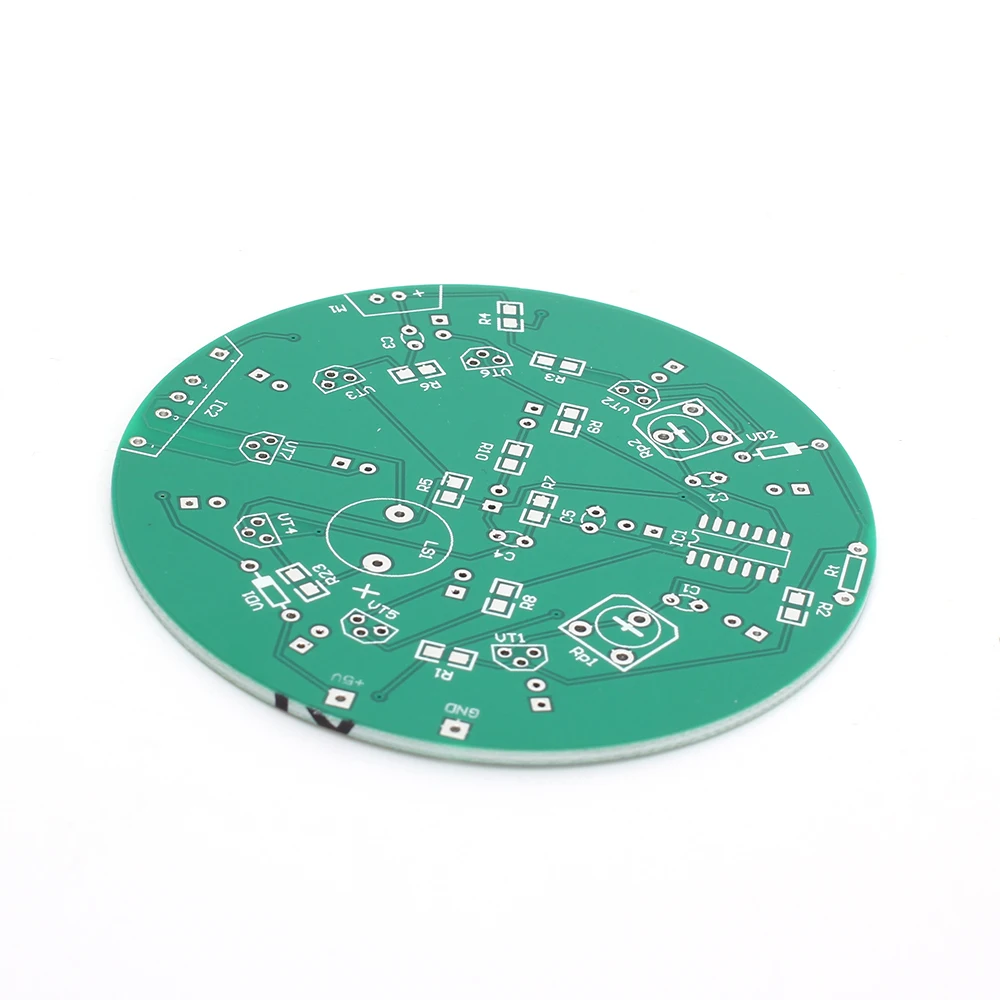

7>. Пользователь может завершить монтаж с помощью Шелкового экрана печатной платы и списка компонентов.

8>. Зуммер может имитировать только воспроизведение, качество голоса не очень хорошее, пожалуйста, обратите внимание.

9>. Перед запуском установки рекомендуется прочесть руководство по монтажу.

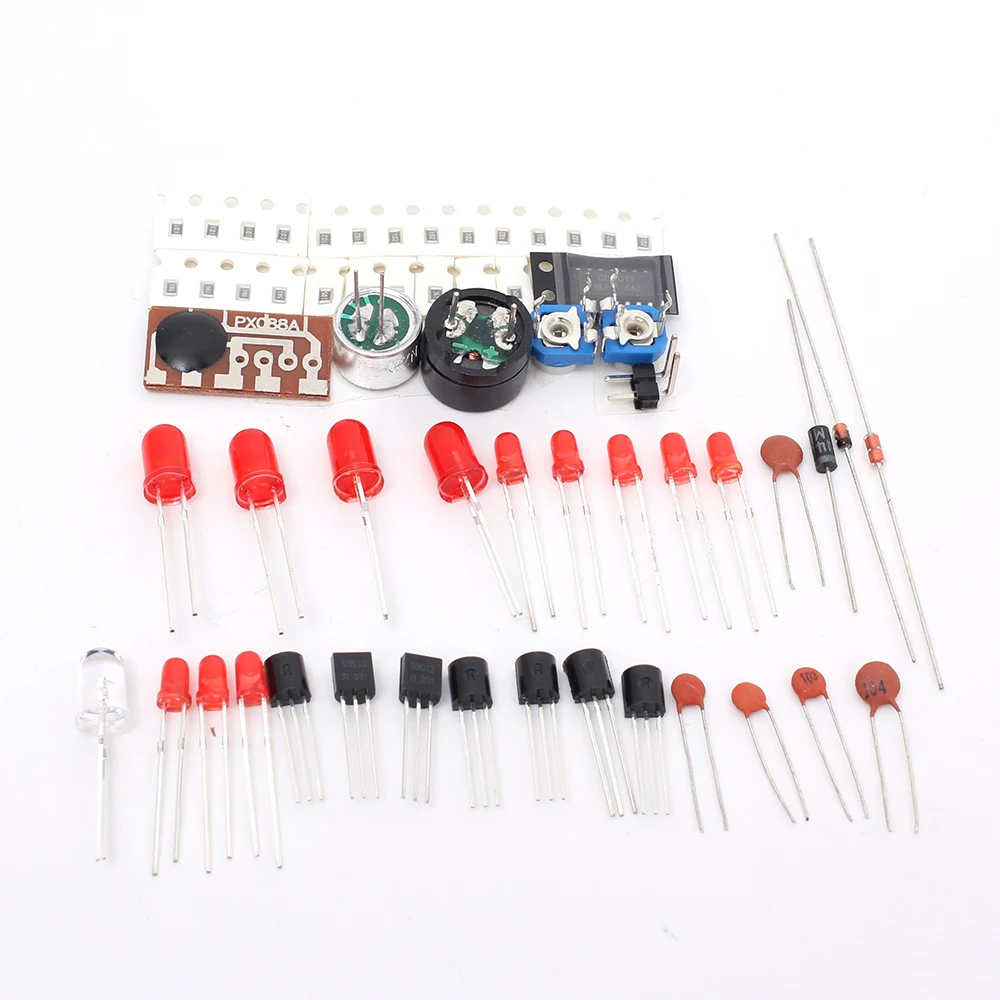

7. Шаги установки

Советы:

1>. Сначала установите SMD компоненты;

2>. В основном устанавливается на сложную деталь;

3>. Обратите внимание на направление установки компонентов.

4>. Убедитесь, что паяльник долгое время не трогать компоненты. В противном случае легко повредить компоненты.

Шаг 1: Установите 4 шт. 560ohm 0805 SMD резистор на R11-R14.

Шаг 2: Установите 8 шт. 1 кОм 0805 SMD резистор на R15-R22.

Шаг 3: Установите 2 шт. 1 кОм 0805 SMD резистор на R8-R9.3pcs 10 кОм на R2,R4,R6. 2 шт. 100ohm на R10,R23.

Шаг 4: Установите 1 шт. 360ohm 0805 SMD резистор на R3.1pcs 20Kohm at R1. 1 шт. 1 МОм на R5.1pcs 100 кОм на R7.

Шаг 5: Установите 1 шт. SOP-14 CD4013 at ic2.обратите внимание на направление установки, прилегающие булавки не могут быть шортированы.

Шаг 6: Установите 1 шт. 1N4007 на VD1 и 1 шт. 1N4148 на vd2.

Шаг 7: Установите 1 шт. 10 кОм термистора в Rt. Но обратите внимание на способ установки, датчик не может быть близок к печатной плате, и он должен растягиваться около 5 мм.

Шаг 8: Установите 2 шт. 103 керамических конденсатора на C1,C2, 2 шт. 104 керамических конденсатора на C3,C4.1 шт. 102 керамических конденсатора на C5.

Шаг 9: Установите 3 шт. S9012 на VT1,VT2,VT4.3pcs S9013 на VT3,VT5,VT6.1pcs S8050 на VT7.

Шаг 10: Установите изгибающий мужской штифт at + 5V и GND.

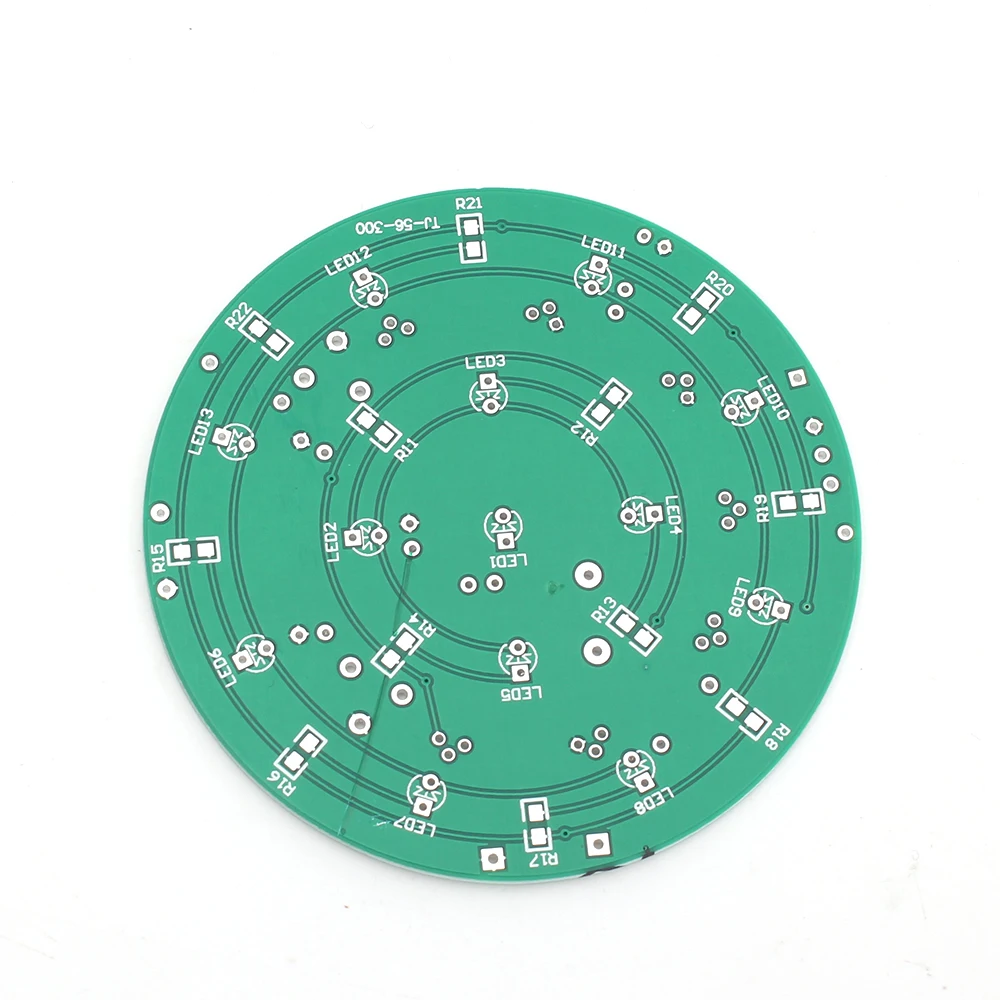

Шаг 11: Установите 8 шт, толщина 3 мм, красный светодиодный на светодиодный 6-светодиодный 13.

Шаг 12: Установите 4 шт. красный светодиодный на светодиодный 2-светодиодный 5 и 1 шт. RGB светодиодный на светодиодный 1.

Шаг 13: Установите 1 микрофон на m1.обратите внимание на направление установки.

Шаг 14: Установите 2 шт. потенциометра на Rp1,Rp2.1pcs пассивный зуммер на LS1.

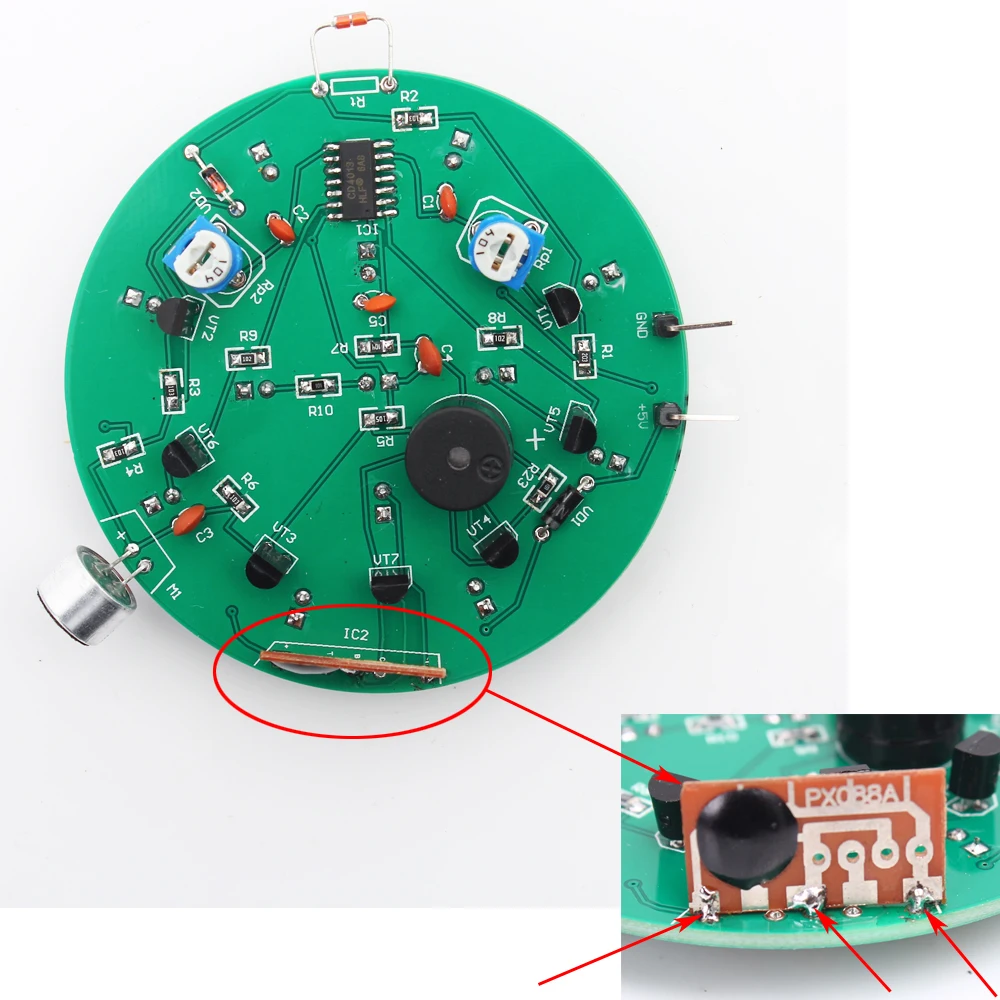

Шаг 15: Установите голосовой чип LX9300 на ic2, 1 шт.
