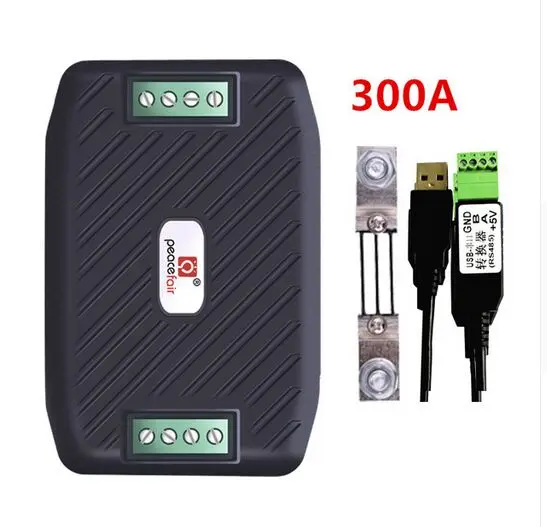

Вольтметр RS485 300 в а с шунтом от 50 до А|Измерители напряжения| |

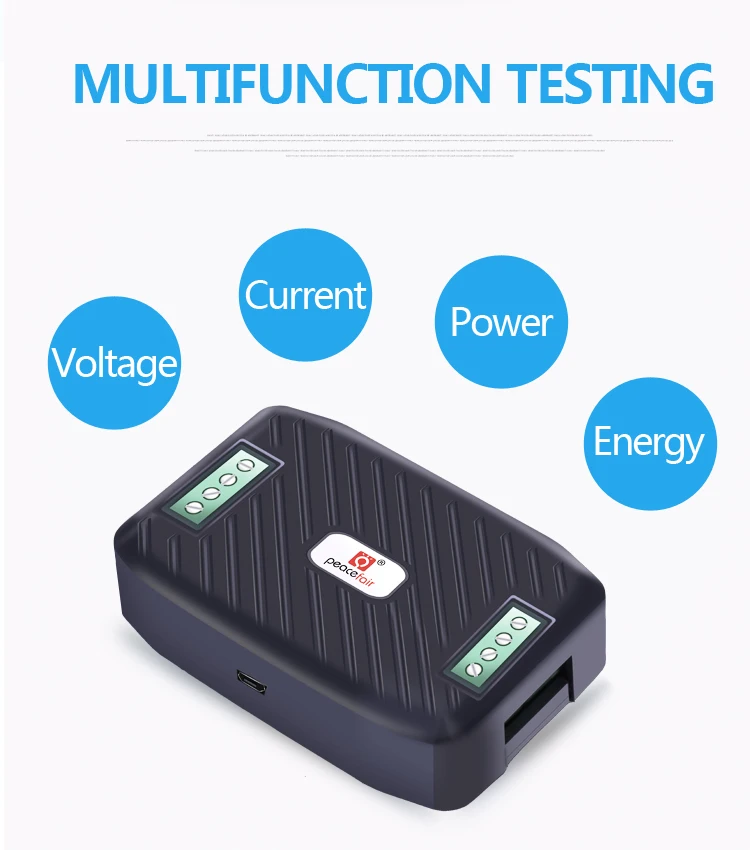

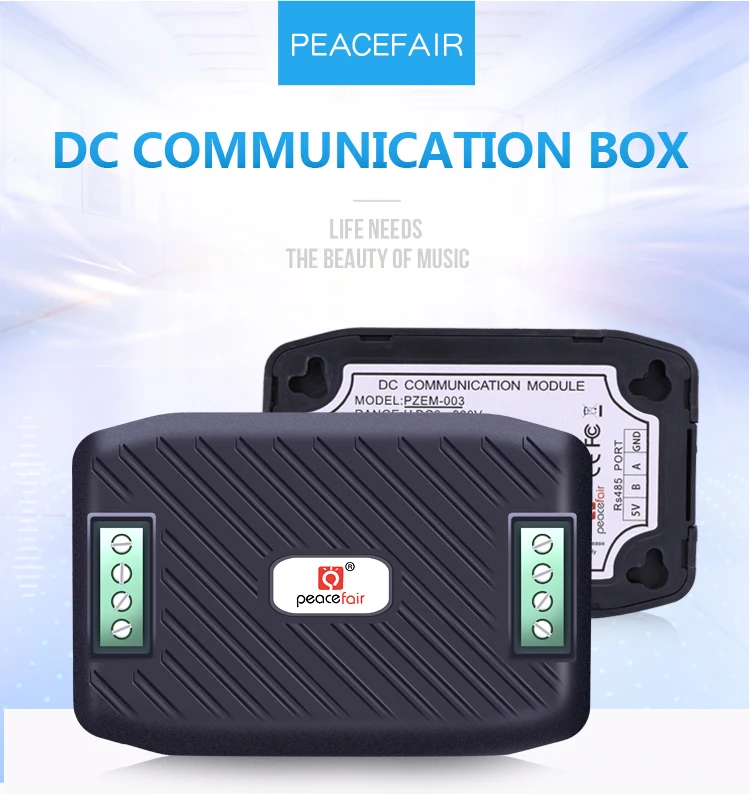

Этот документ описывает спецификацию модуля связи PZEM-003/017 постоянного тока, модуль в основном используется для измерения напряжения постоянного тока, тока, активной мощности, частоты и потребления энергии, модуль Без функции отображения, данные считываются через интерфейс RS485.

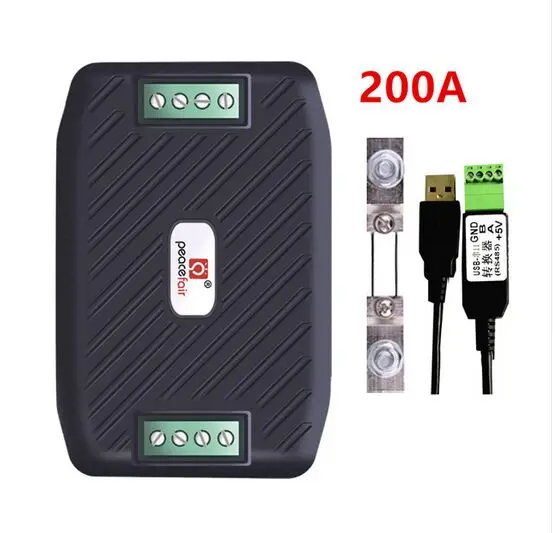

PZEM-017: диапазон измерения 50A, 100A, 200A, 300A (Диапазон тока зависит от спецификации внешнего шунта)

Официальный магазин Peacefair от производителя

Все заказы будут отправлены с номером отслеживания, вы можете легко найти запись с веб-сайта:Www.17track.net/en

Нажмите на эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.

Ссылка://pan.baidu.com/s/1V9bDWj3RK2u6_fbBJ3GtqQ

Пароль:Rq37

1. Рабочее напряжение: 0,05~ 300Постоянный ток

2. Испытательное напряжение:0,05~ 300Постоянный ток

3. Номинальная мощность: 0.02A-300A/0,2-90 кВт

4. Точность измерения: 1,0 класс

Функция иДисплей формат

1  Напряжение

1,1 Диапазон измерения: 0,05-300 В. (когда тестовое напряжение составляет <7 в, пожалуйста, используйте независимый режим питания)

1,2 Разрешение: 0,01 в.

1,3 точность измерений: 1%.

 2   В настоящее время

2,1 Диапазон измерения: 0.01-10A(PZEM-003);0.02-300A(PZEM-017; Можно сочетать с 50, 100, 200, 300A четырьмя видами шунта).

2,2 Разрешение: 0.01A

2,3 Точность измерения: 1%

3   Мощность

3,1 Диапазон измерения: 0,2-90 кВт (PZEM-017)

3,2 Разрешение: 0,1 Вт

3,3 Точность измерения: 1%

4   Потребление энергии

4,1 Диапазон измерения: 0-9999kWh

4,2 Разрешение: 1Wh

4,3 Точность измерения: 1%

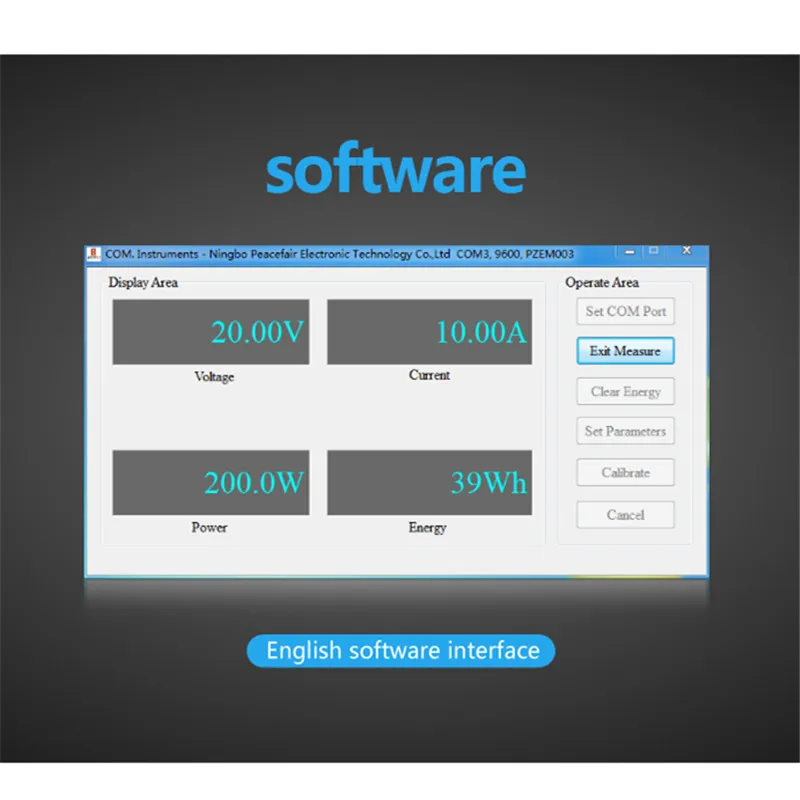

Сброс энергии: Используйте программное обеспечение для сброса.

По сравнению с Напряжение сигнализации

Порог напряжения может быть установлен, разделен на высоковольтный и низковольтный порог, Когда измеренное напряжение превышает порог, оно может сигнализировать

Порог высокого напряжения по умолчанию составляет 300 В, порог низкого напряжения по умолчанию-7 в.

Связь интерфейс

RS485 интерфейсом.

Связь протокол

Физический уровень протокол

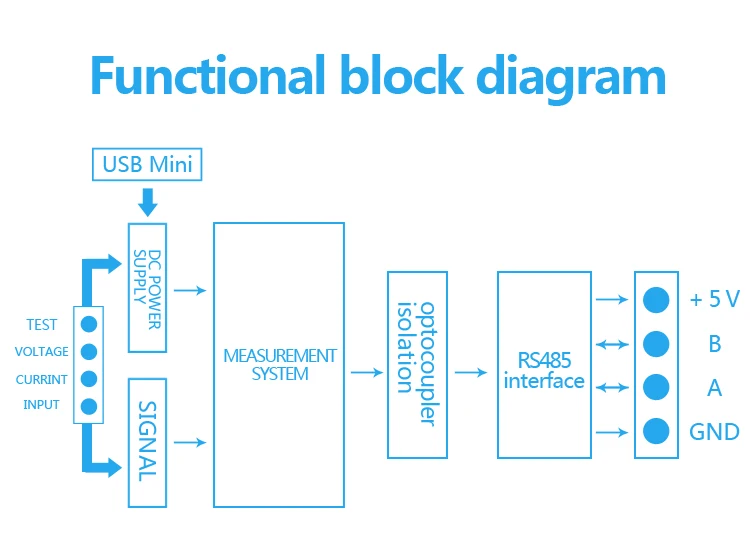

Физический слой использует интерфейс связи UART к RS485.

Скорость передачи данных составляет 9600, 8 бит данных, 2 бит остановки, без паритета.

Другое инструкции

1 Интерфейс RS485 является пассивным выходом, требуется Внешнее подключение 5 В питания и внешний источник питания должен> 100 мА.

2. Когда входное тестовое напряжение составляет менее 7 в, оно должно поставлять независимое рабочее напряжение 5 В через порт MICRO USB;

Примечание: Не используйте порт USB, который доставляет ваш компьютер, чтобы быть независимым источником питания, в противном случае это может повредить ваш компьютер!

Рабочая температура

-20'C ~ + 60'C

 100% новый бренд высокого качества

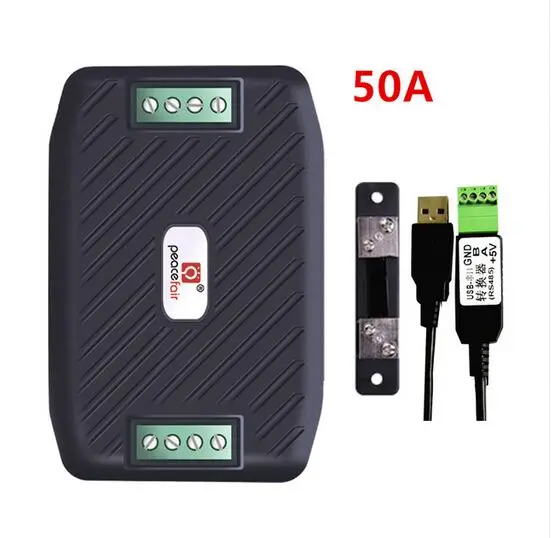

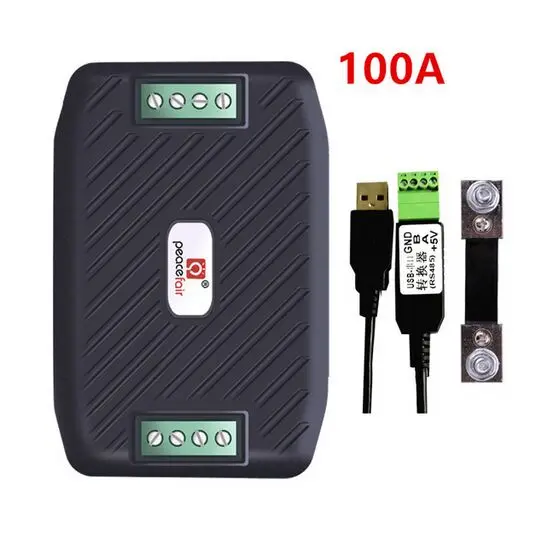

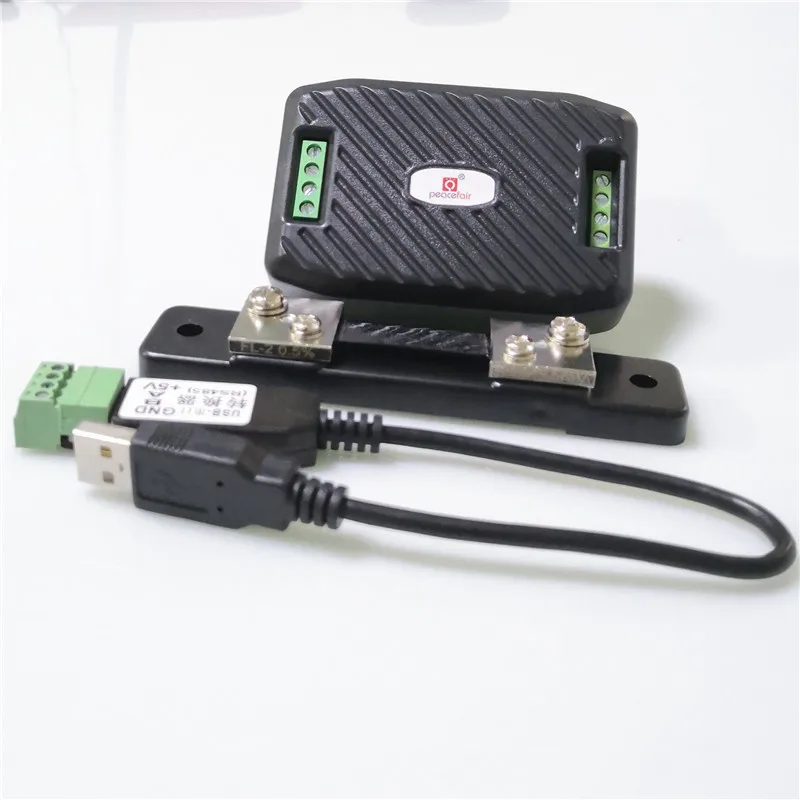

1X PZEM-017module

1X шунт

1X USB кабель
