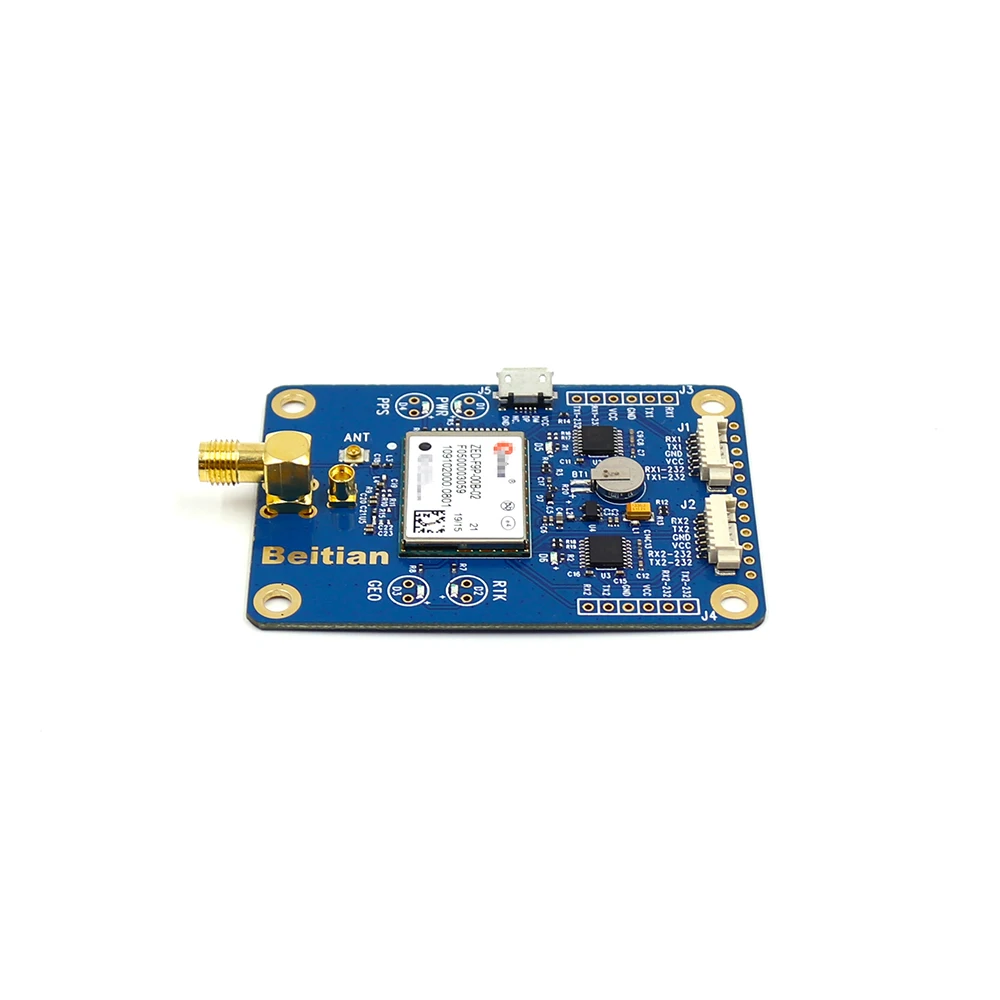

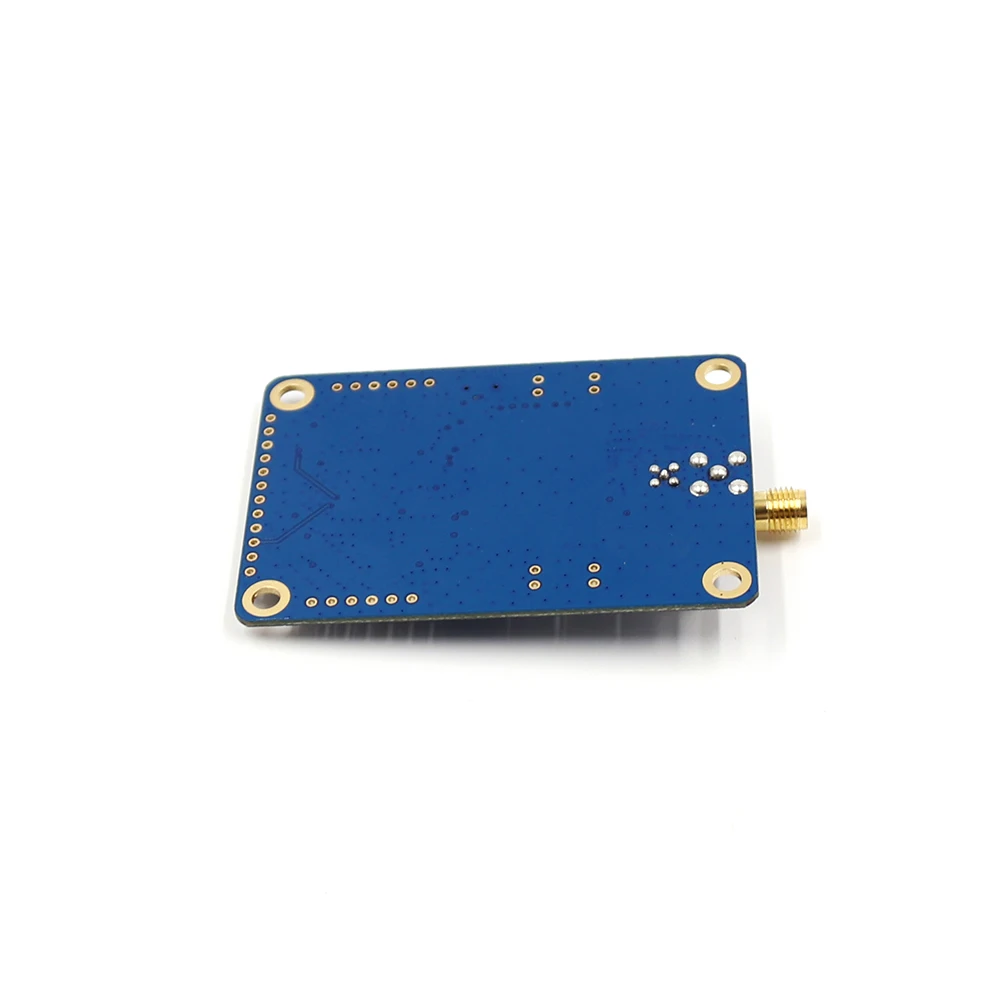

BEITIAN gps EVB w/антенна ГЛОНАСС BEIDOU Высокоточный сантиметровый уровень модуль

Iitem

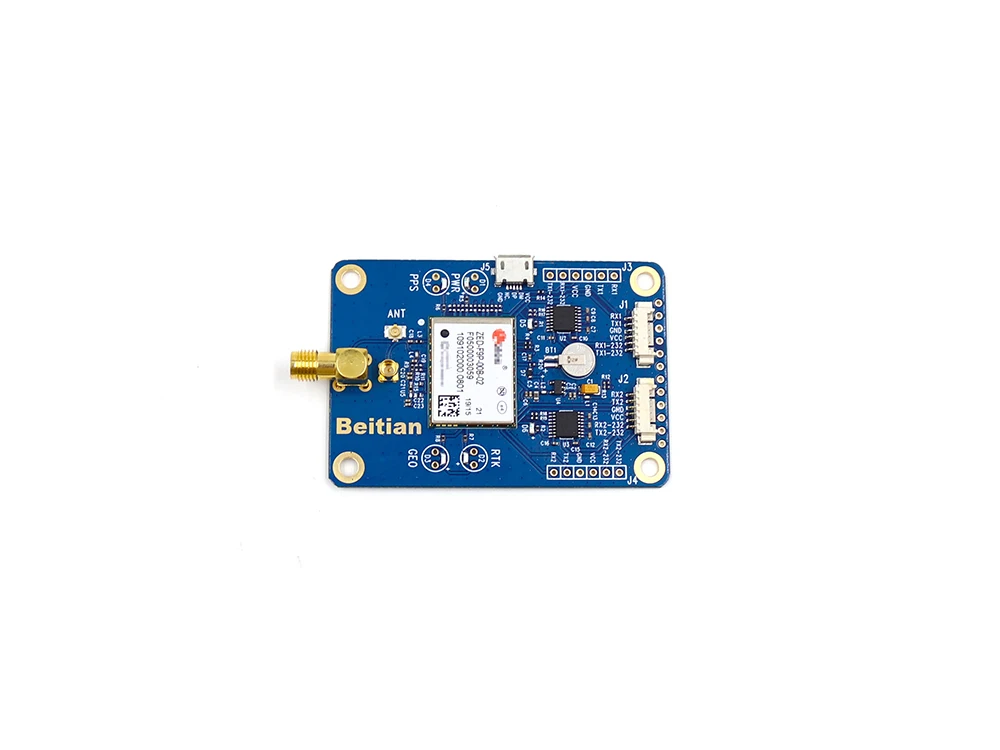

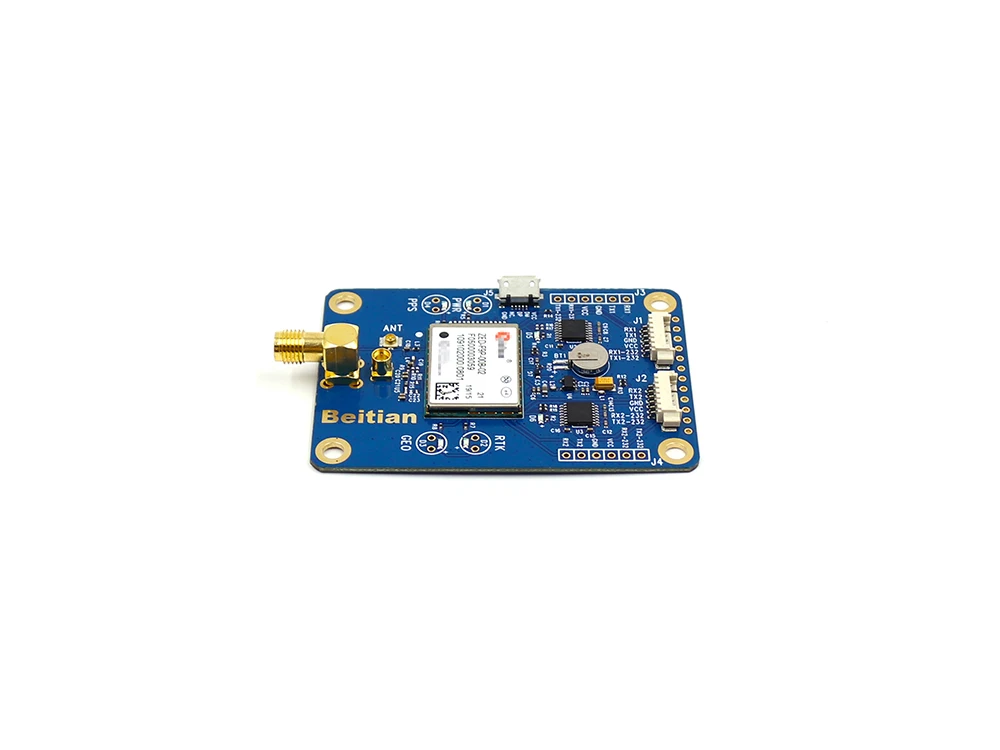

Описание продукта:

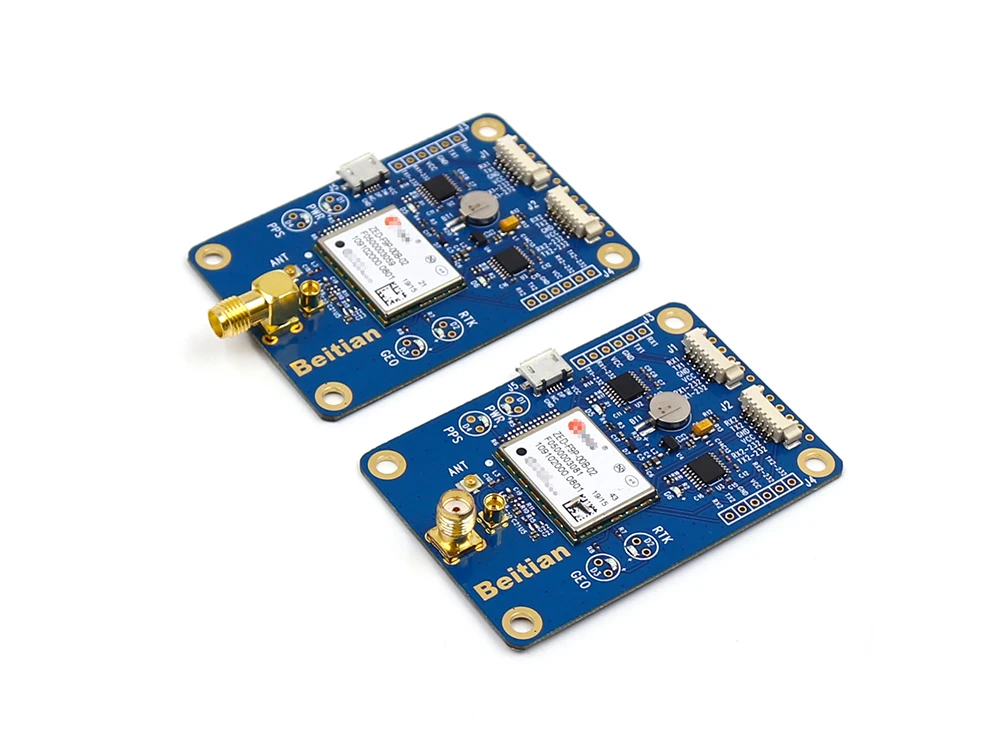

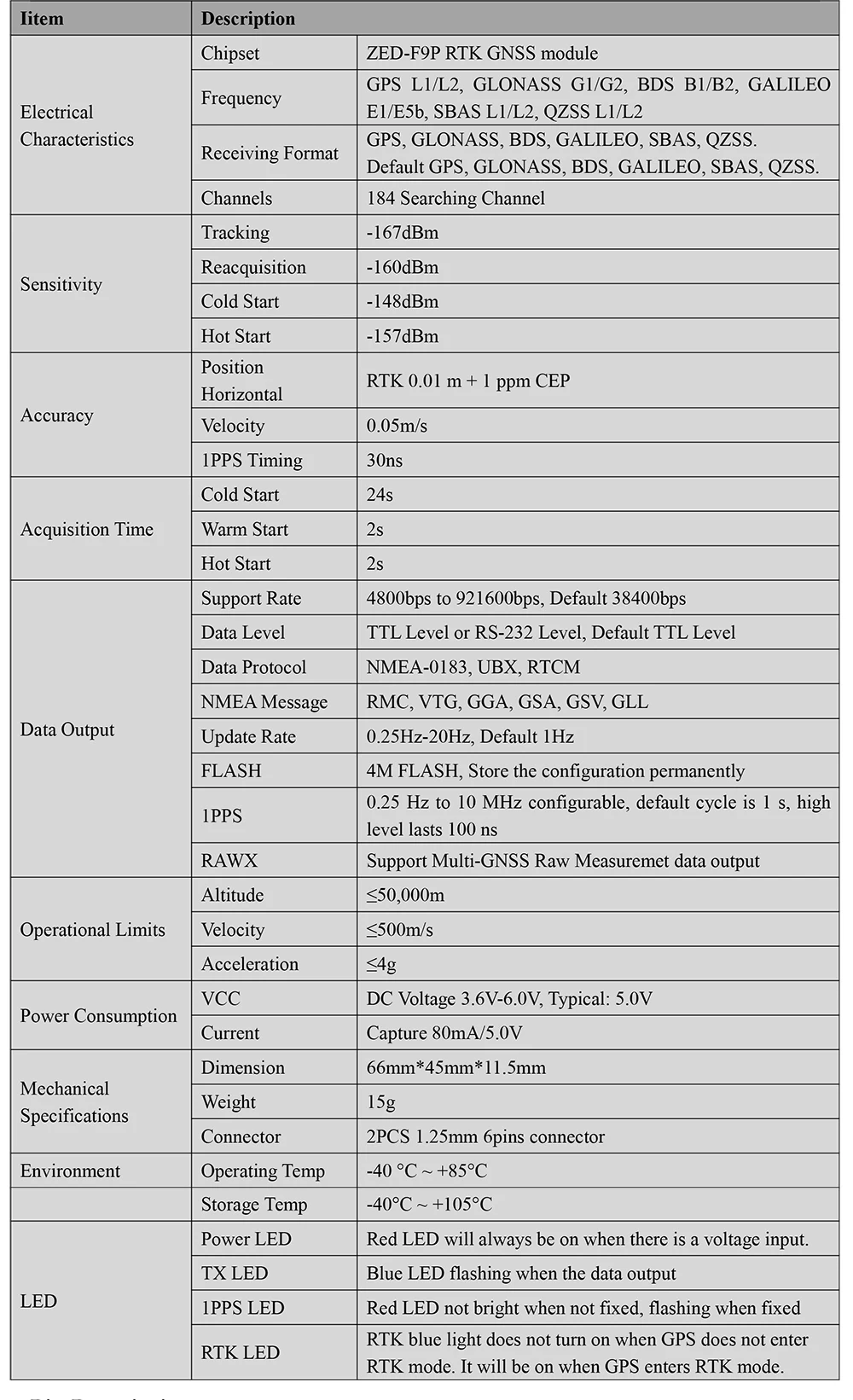

Электрические характеристики

Чипсет

ZED-F9P RTK GNSS модуль

Частота

Gps L1/L2, ГЛОНАСС G1/G2, BDS B1/B2, GALILEO E1/E5b, SBAS L1/L2, QZSS L1/L2

Формат приема

Gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

Каналы

184 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-157dBm

Точность

Положение по горизонтали

RTK 0,01 м + 1 ppm CEP

Равных угловых скоростей

0,05 м/с

1PPS ГРМ

30ns

Время приема

Холодный старт

24 s

Теплый старт

2 s

Быстрый запуск

2 s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 38400bps

Данных уровня

Уровень ttl или уровень RS-232, уровень ttl по умолчанию

Протокол передачи данных

NMEA-0183, UBX, RTCM

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

0,25 Гц-20 Гц, по умолчанию 1 Гц

Флэш-память

4 M FLASH, храните конфигурацию постоянно

1PPS

От 0,25 Гц до 10 МГц настраивается, цикл по умолчанию составляет 1 с, высокий уровень длится 100 ns

RAWX

Поддержка нескольких GNSS Raw Measuremet вывода данных

Рабочие пределы

Высота над уровнем моря

≤50, 000 м

Равных угловых скоростей

≤500m/s

Ускорение

≤4g

Мощность потребления

VCC

Напряжение постоянного тока 3,6 V-6,0 V, типичное: 5,0 V

В настоящее время

Захват 80 мА/5,0 в

Механический Технические характеристики

Измерение

66 мм * 45 мм * 11,5 мм

Вес

15 г

Разъем

2 шт. 1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

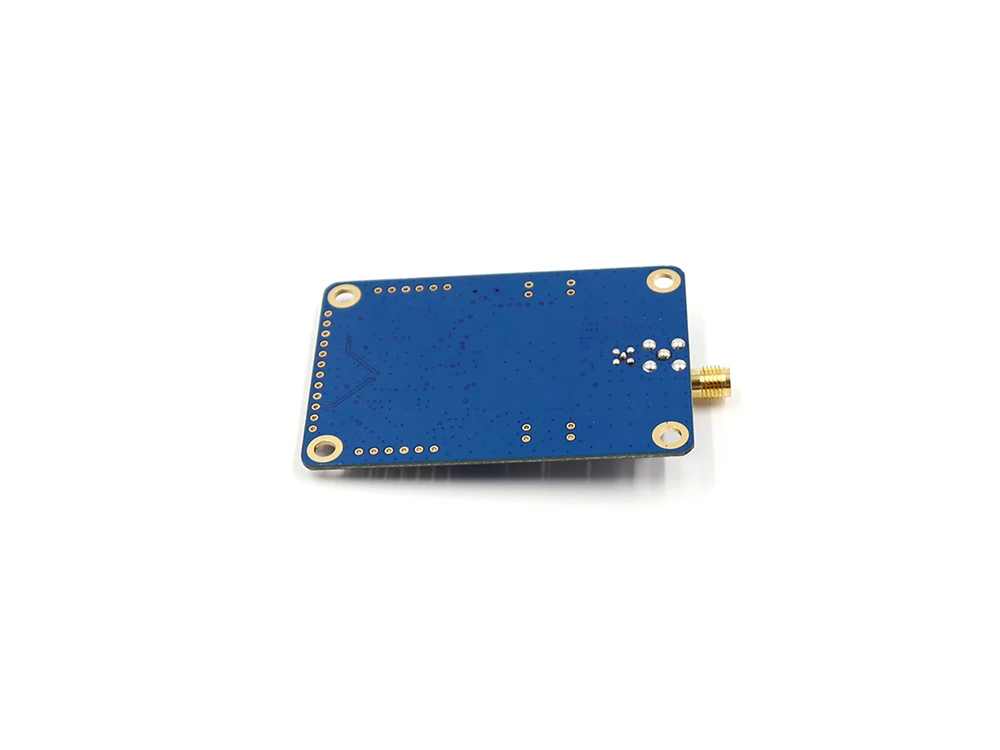

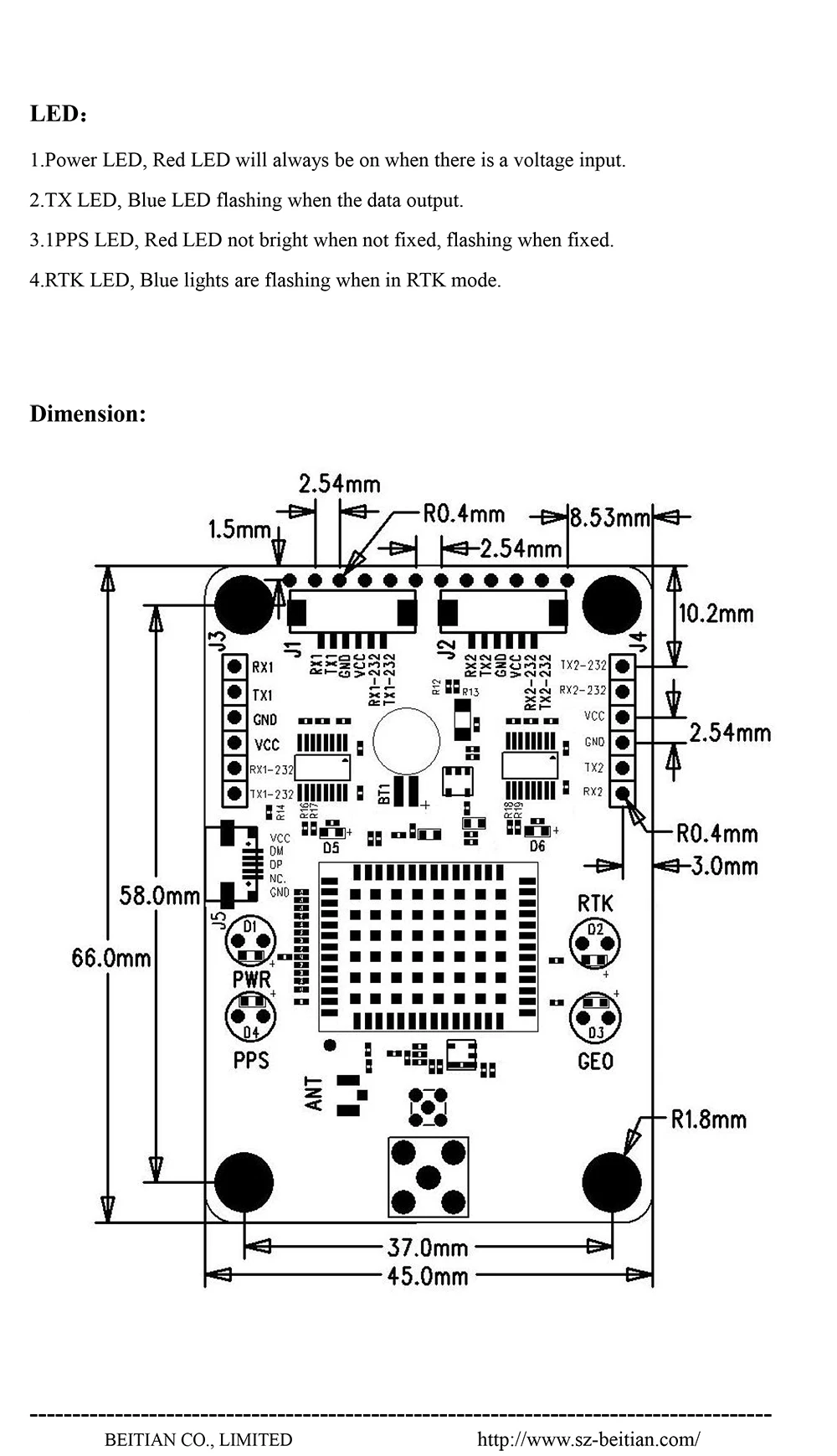

Светодиодный

Мощность светодиодный

Красный светодиодный индикатор всегда будет включен, когда есть вход напряжения.

TX светодиодный

Синий светодиодный индикатор мигает при выводе данных

1PPS светодиодный

Красный светодиодный не яркий, когда не фиксируется, мигает при фиксации

RTK светодиодный

Синий светильник RTK не включается, когда gps не входит в режим RTK. Он будет включен, когда gps переходит в режим RTK.

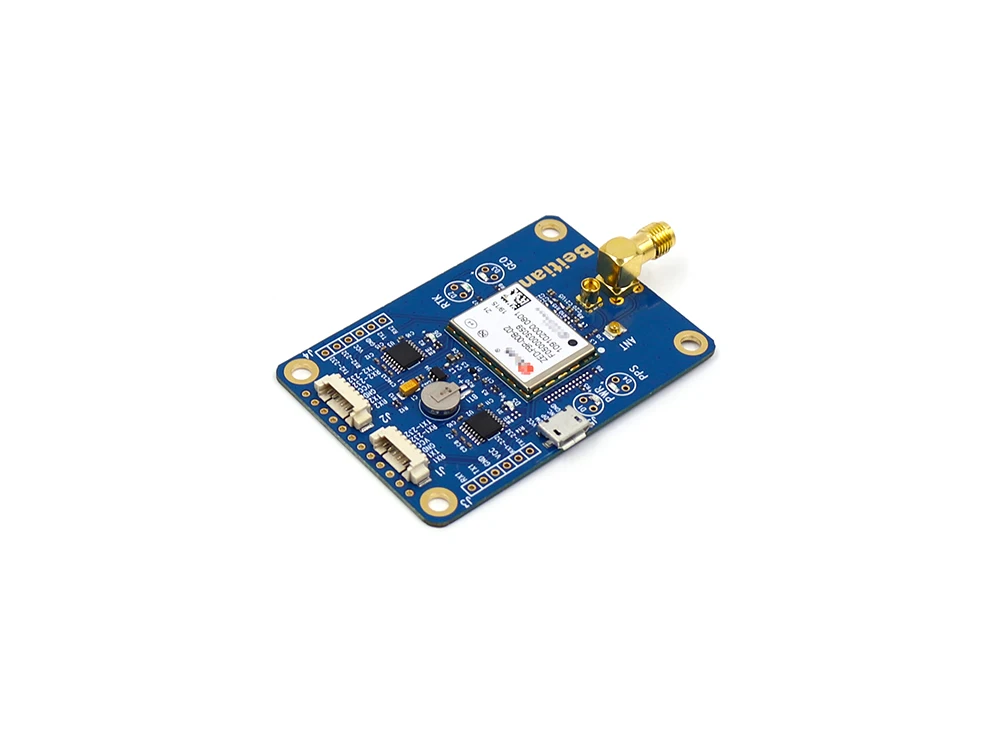

Разъем

PIN-код

Название

I/O

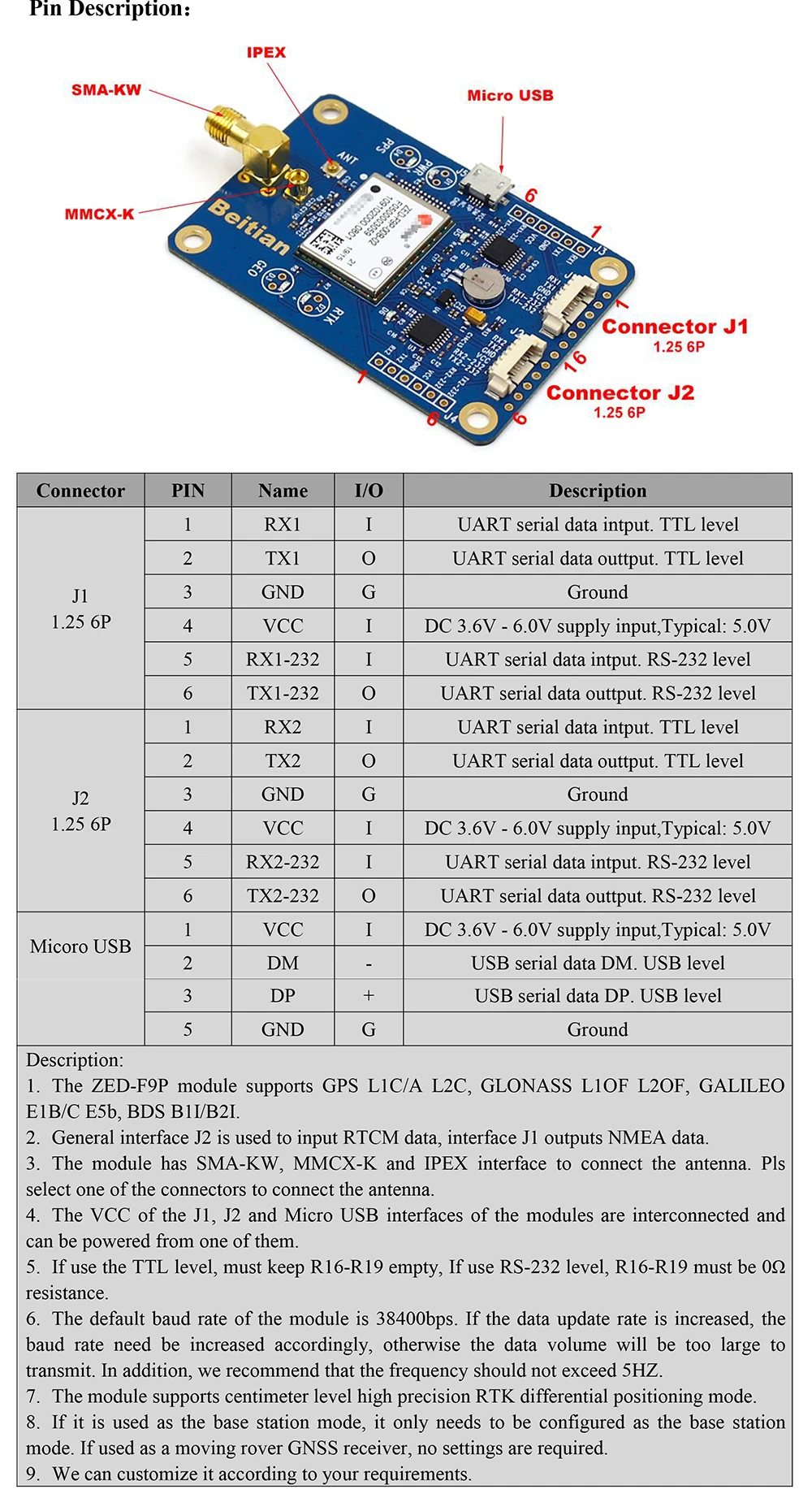

Описание продукта:

J1

1,25 6 P

1

RX1

Я

UART серийные данные intput. Ttl уровня

2

TX1

O

UART серийные данные outtput. Ttl уровня

3

GND

G

Заземления

4

VCC

Я

Входное напряжение питания 3,6-6,0 В постоянного тока, типичное: 5,0 в

5

RX1-232

Я

UART серийные данные intput. RS-232 уровня

6

TX1-232

O

UART серийные данные outtput. RS-232 уровня

J2

1,25 6 P

1

RX2

Я

UART серийные данные intput. Ttl уровня

2

TX2

O

UART серийные данные outtput. Ttl уровня

3

GND

G

Заземления

4

VCC

Я

Входное напряжение питания 3,6-6,0 В постоянного тока, типичное: 5,0 в

5

RX2-232

Я

UART серийные данные intput. RS-232 уровня

6

TX2-232

O

UART серийные данные outtput. RS-232 уровня

Micoro USB

1

VCC

Я

Входное напряжение питания 3,6-6,0 В постоянного тока, типичное: 5,0 в

2

DM

-

USB последовательные данные DM. USB уровня

3

DP

+

USB последовательные данные DP. USB уровня

5

GND

G

Заземления

Описание:

1. Модуль ZED-F9P поддерживает gps L1C/A L2C, GLONASS L1OF L2OF, GALILEO E1B/C E5b, BDS B1I/B2I.

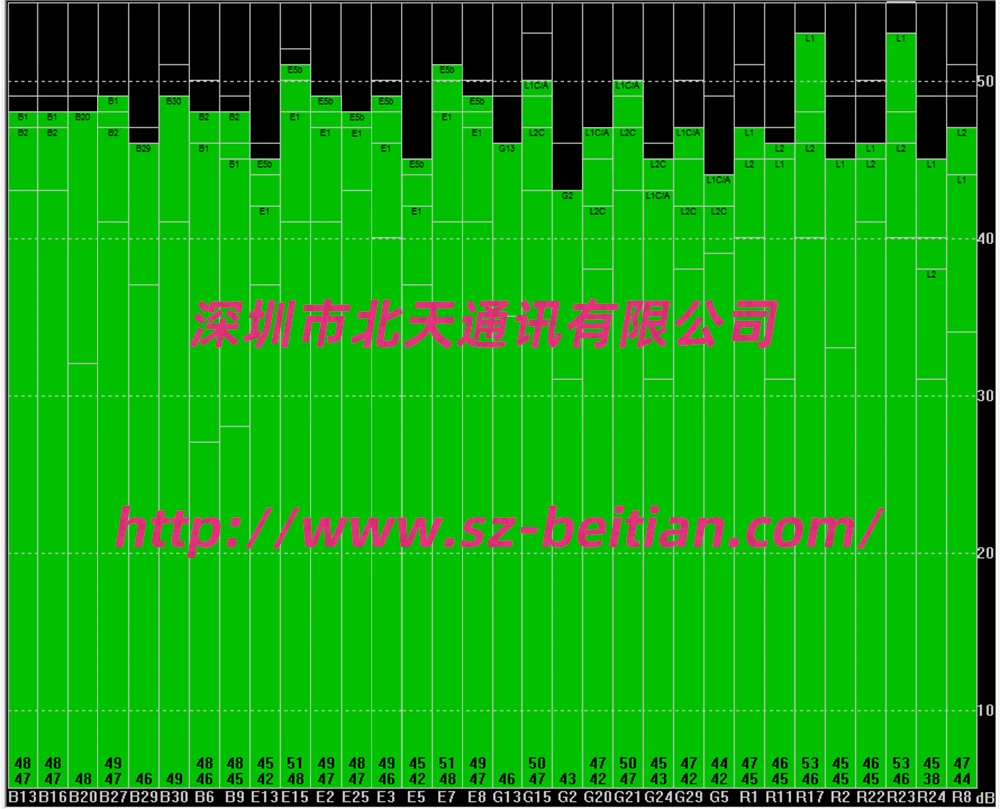

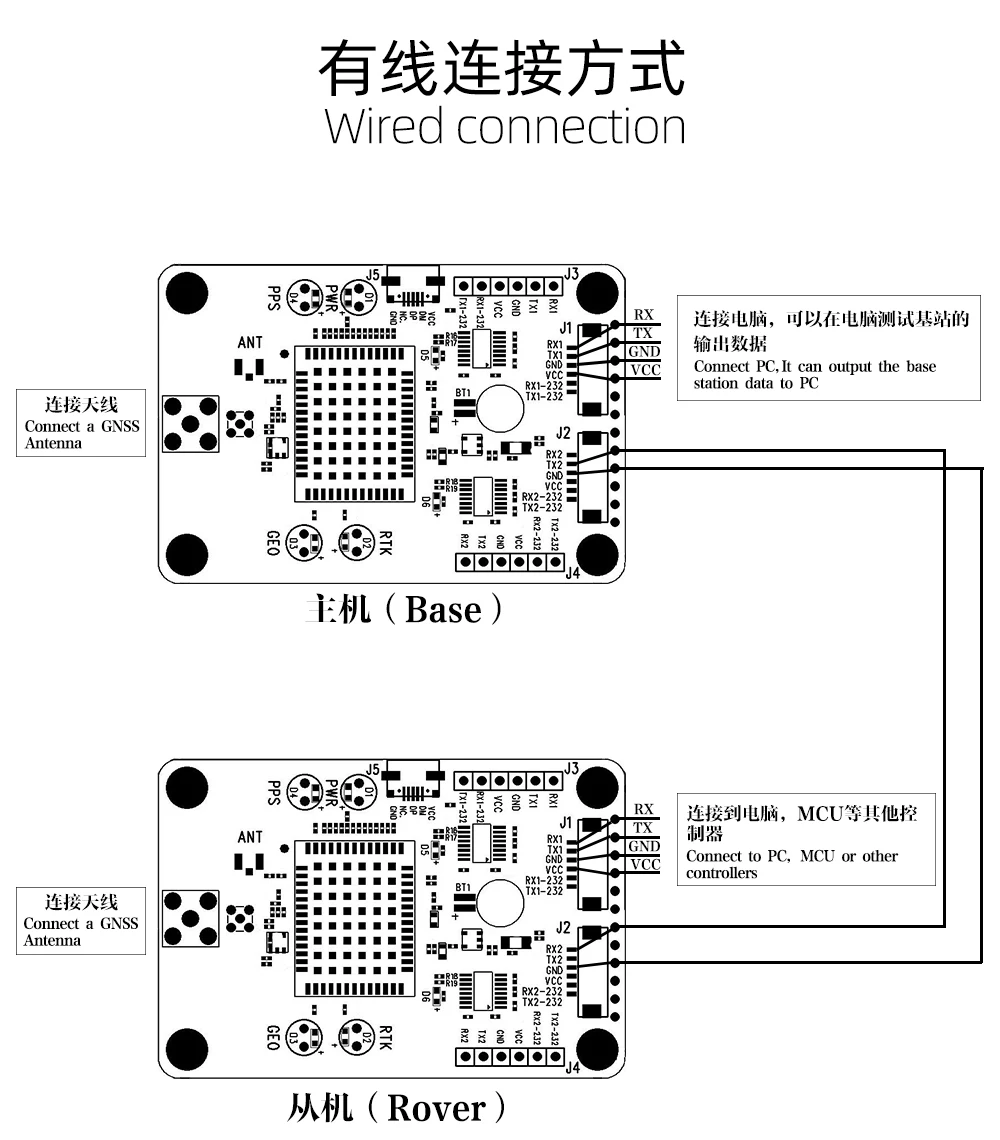

2. Общий интерфейс J2 используется для ввода данных RTCM, интерфейс J1 выводит данные NMEA.

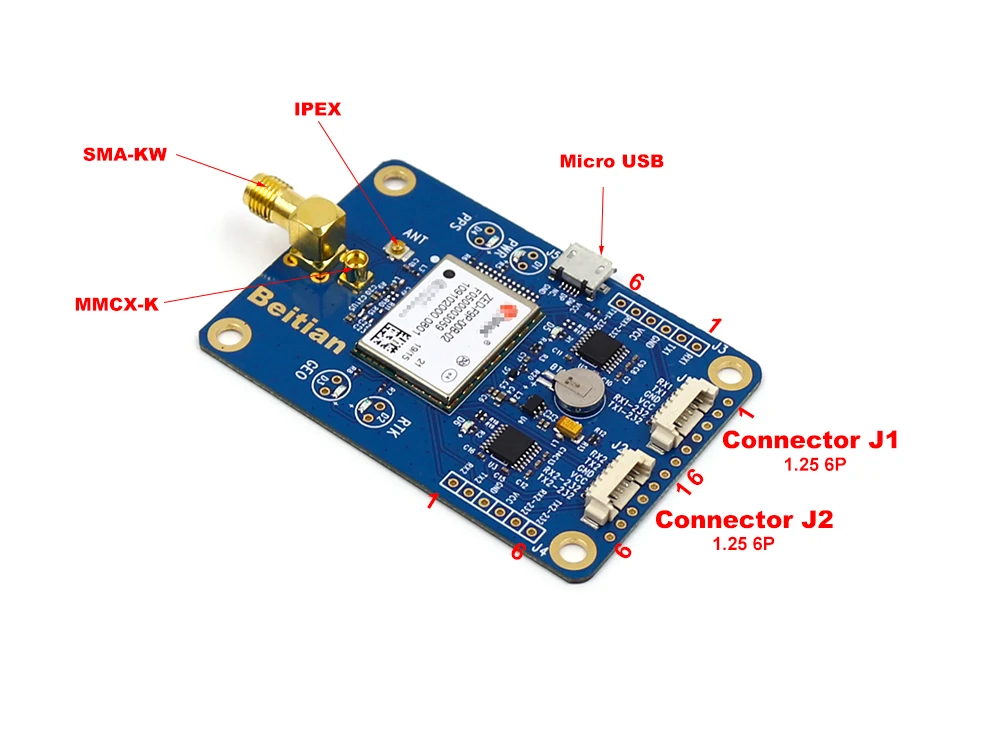

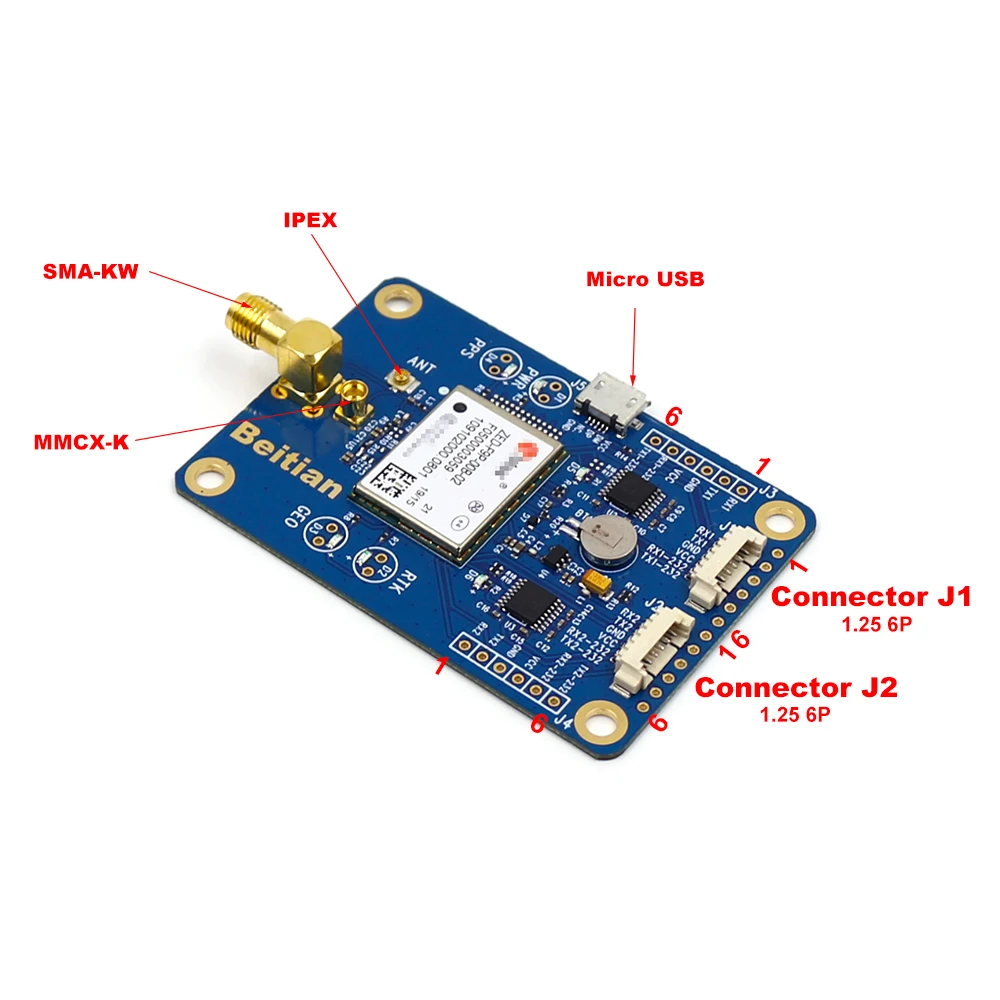

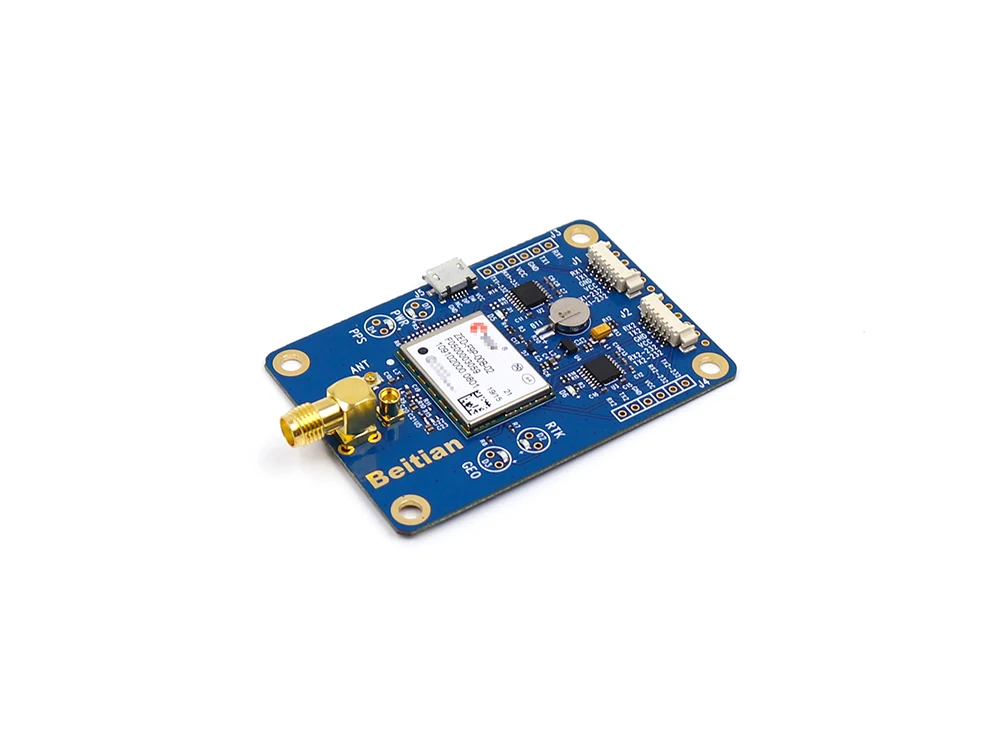

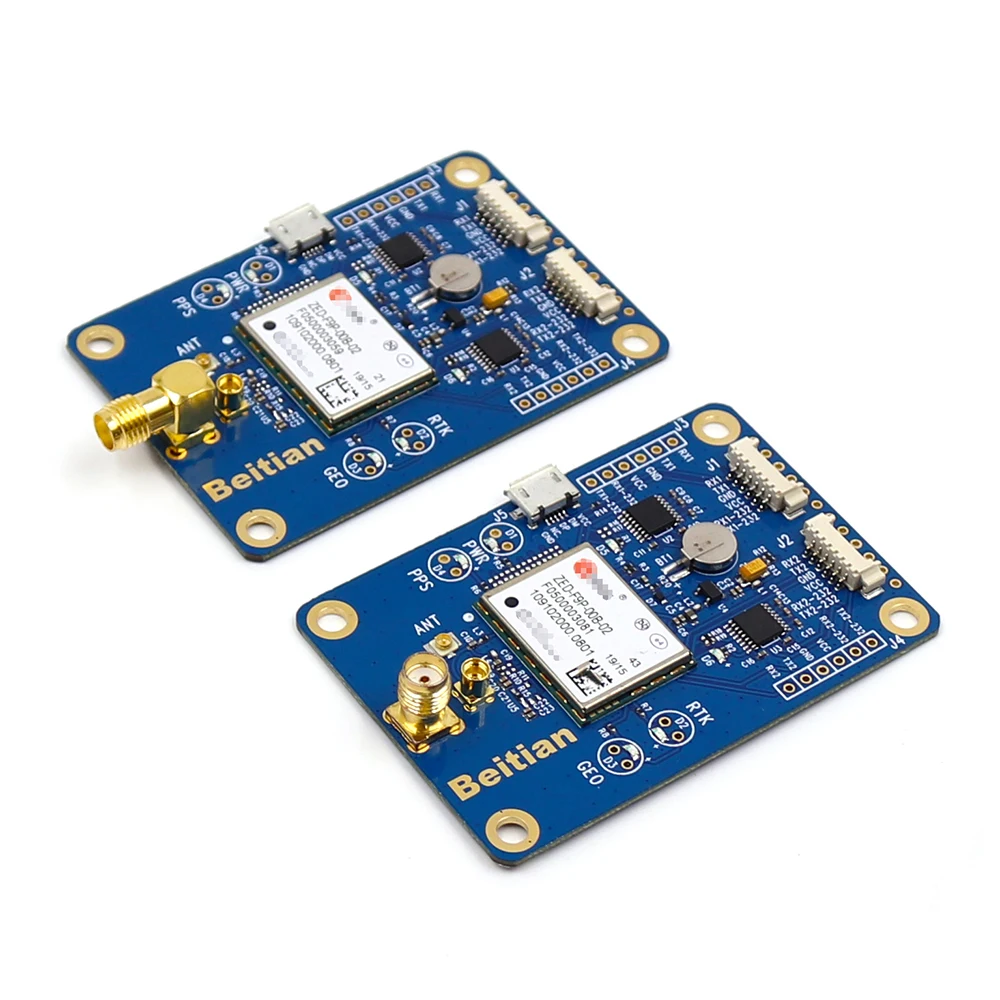

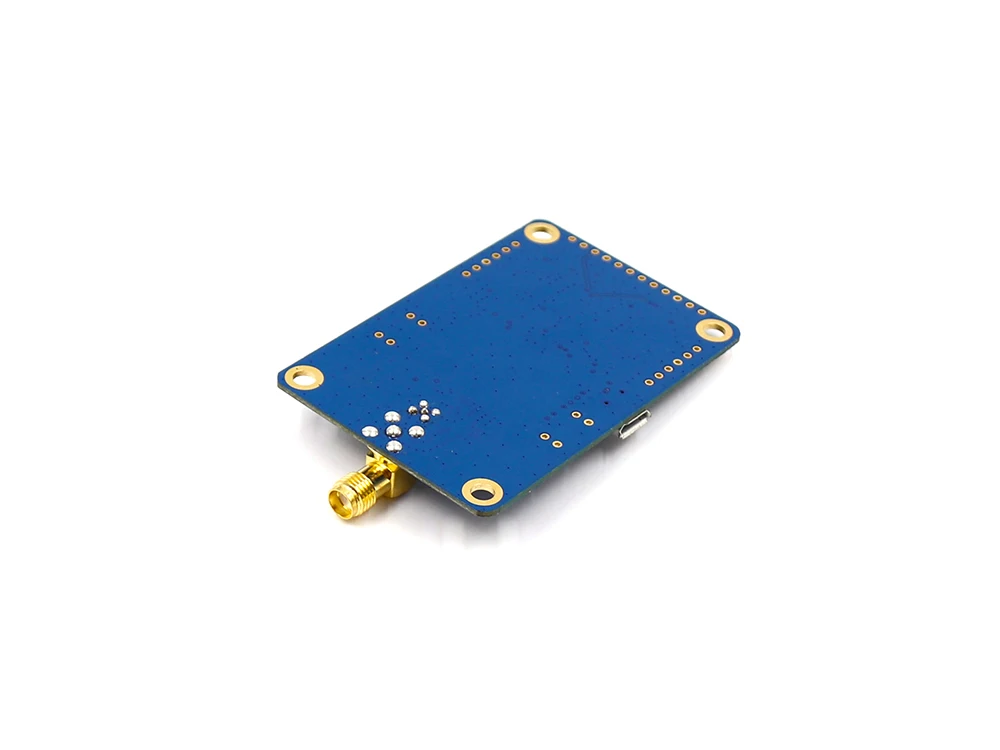

3. Модуль имеет SMA-KW, MMCX-K и IPEX интерфейс для подключения антенны. Пожалуйста, выберите один из разъемов для подключения антенны.

4. VCC J1, J2 и Micro USB интерфейсы модулей соединены между собой и могут питаться от одного из них.

5. Если используется уровень ttl, должен держать R16-R19 пустой, если использовать уровень RS-232, R16-R19 должно быть сопротивление 0Ω.

6. Скорость передачи данных по умолчанию модуля составляет 38400bps. Если скорость обновления данных увеличена, скорость передачи данных должна быть соответственно увеличена, в противном случае объем данных будет слишком большим для передачи. Кроме того, мы рекомендуем, чтобы частота не превышала 5 Гц.

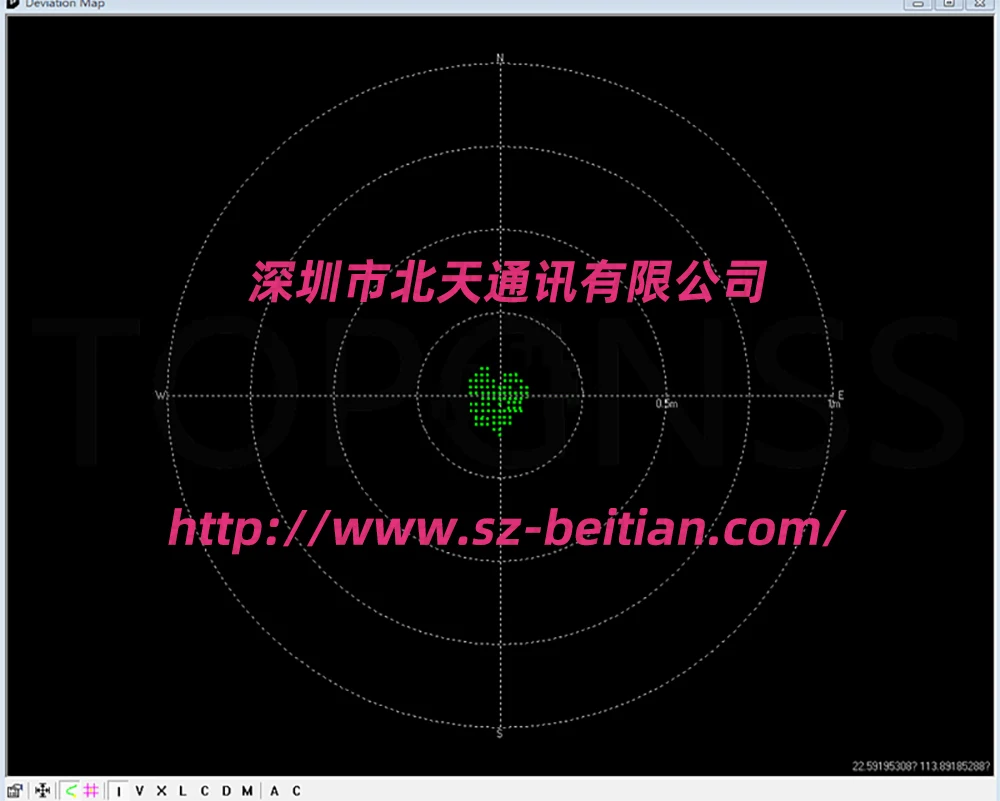

7. Модуль поддерживает сантиметровый Уровень Высокой Точности RTK дифференциальный режим позиционирования.

8. Если он используется в качестве режима базовой станции, его нужно только настроить как режим базовой станции. Если используется в качестве приемника moving rover GNSS, никаких настроек не требуется.

9. Мы можем настроить его в соответствии с вашими требованиями.
