Модуль параметры:

1,1 небольшой смысл (очень важно):
TXD: Отправитель обычно представлен в качестве собственного отправителя. Нормальная связь должна быть подключена к RXD другого устройства.
RXD: принимающий конец обычно представлен как собственный приемный конец, и нормальная связь должна быть подключена к TXD другого устройства.
При нормальном общении TXD всегда подключается к RXD устройства!
Самополучение: RXD подключается к TXD других устройств во время нормальной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете данные, отправленные самостоятельно, то есть, его собственный TXD напрямую подключен к RXD, который используется для тестирования собственной передачи и приема. Является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникает проблема, сначала проводится тест, чтобы определить, неисправен ли продукт. Также известный как тестирование обратной связи.

1,2 уровень материнскую плату:
Уровень TTL: обычно данные указывают на бинарный. Указанный + 5 В эквивалентен логике «1». 0 В эквивалентен логике "0". Это называется TTL сигнальной системой и является положительной логикой.
Уровень RS232: от-12 В до-3 в, эквивалентный логике «0», + 3 В до + 12 В логический уровень, эквивалентный логике «1», является отрицательной логикой

1,3 продукта Особенности:

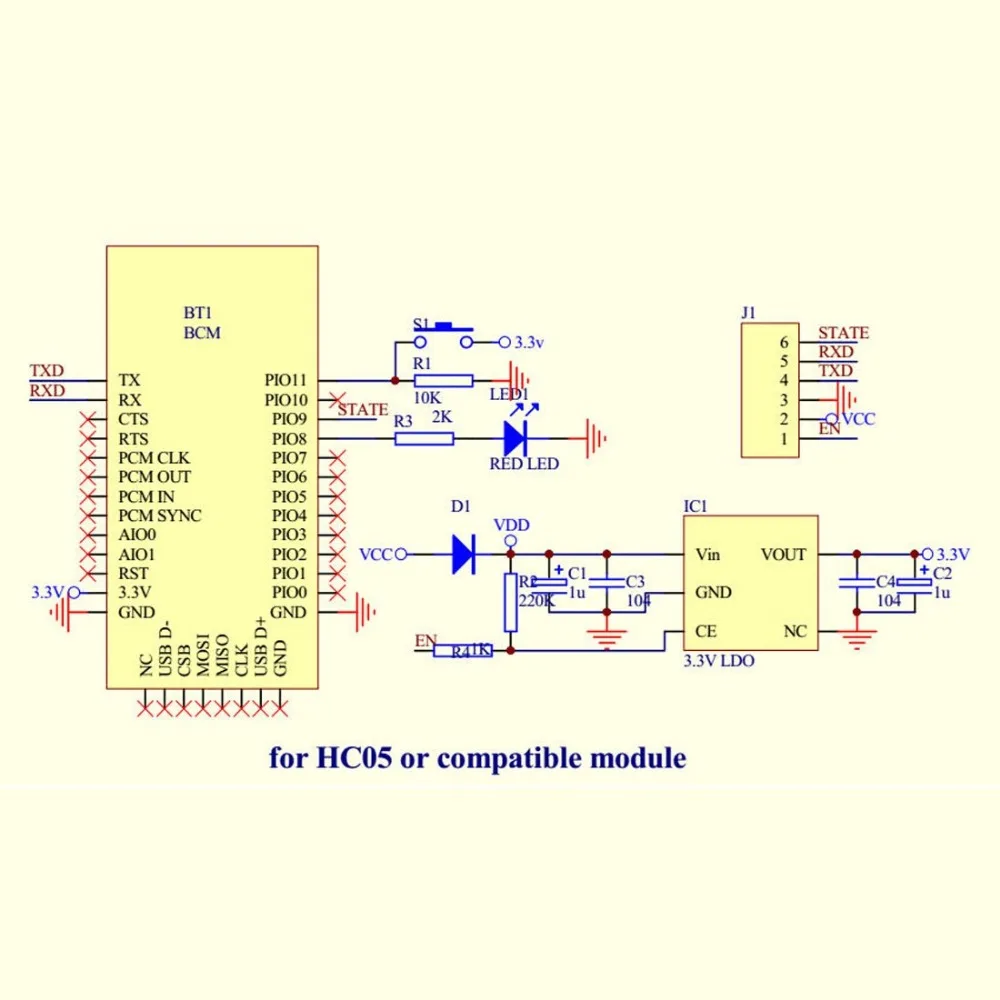

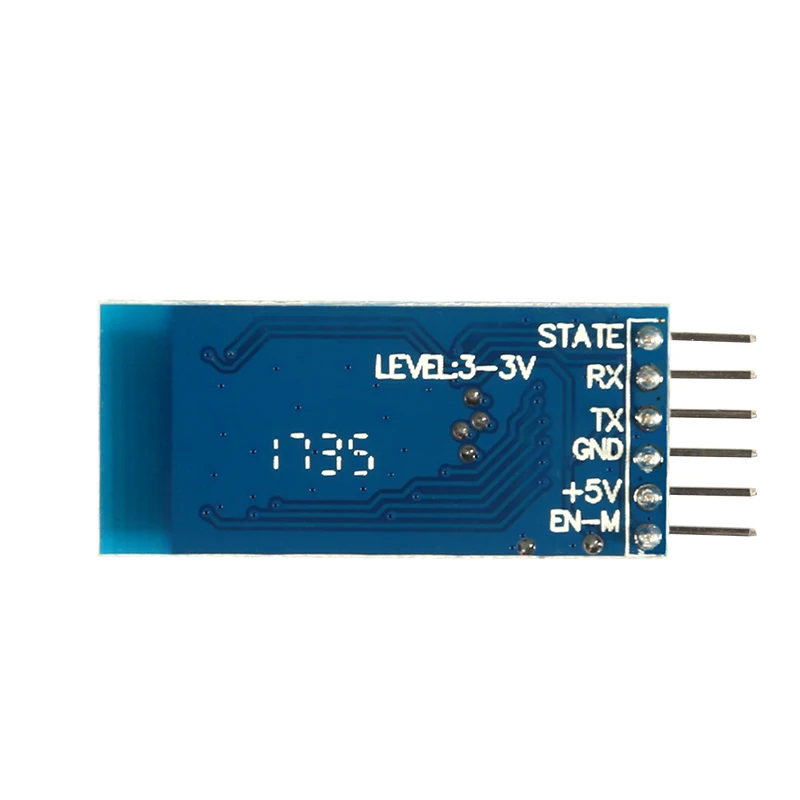

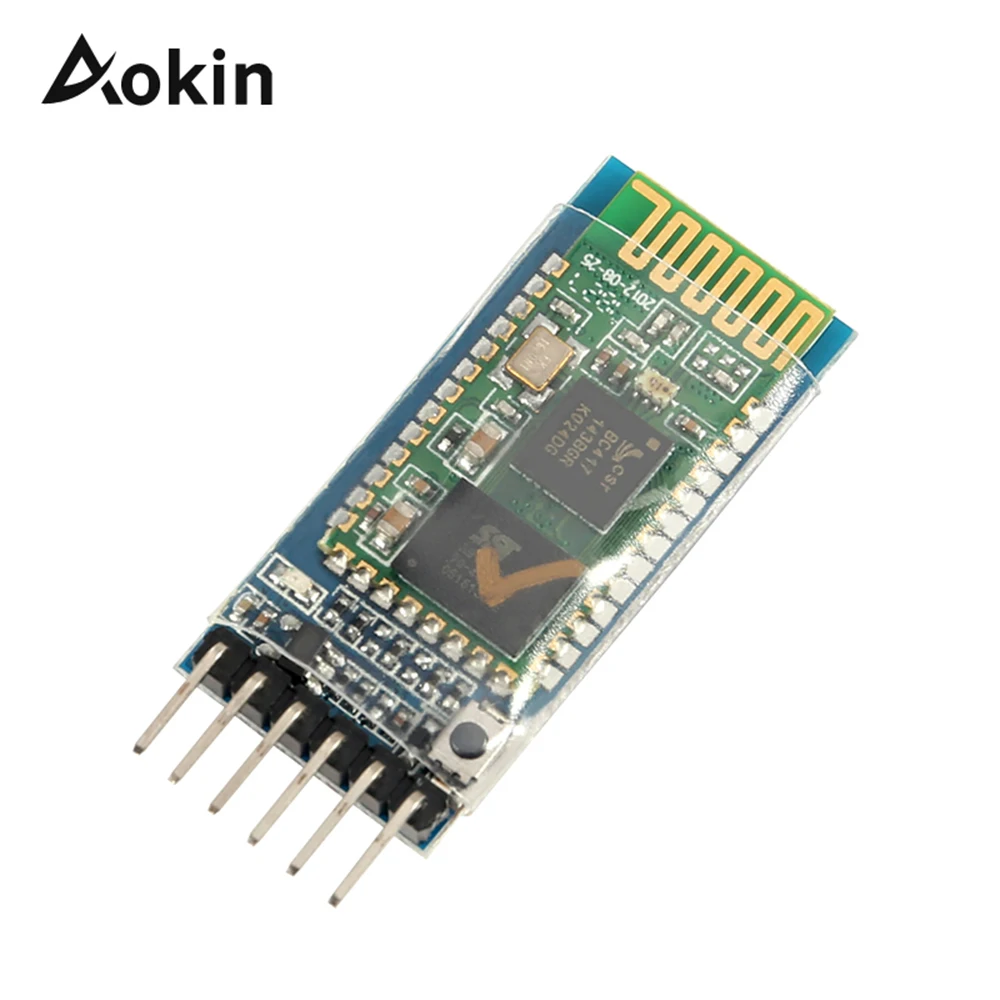

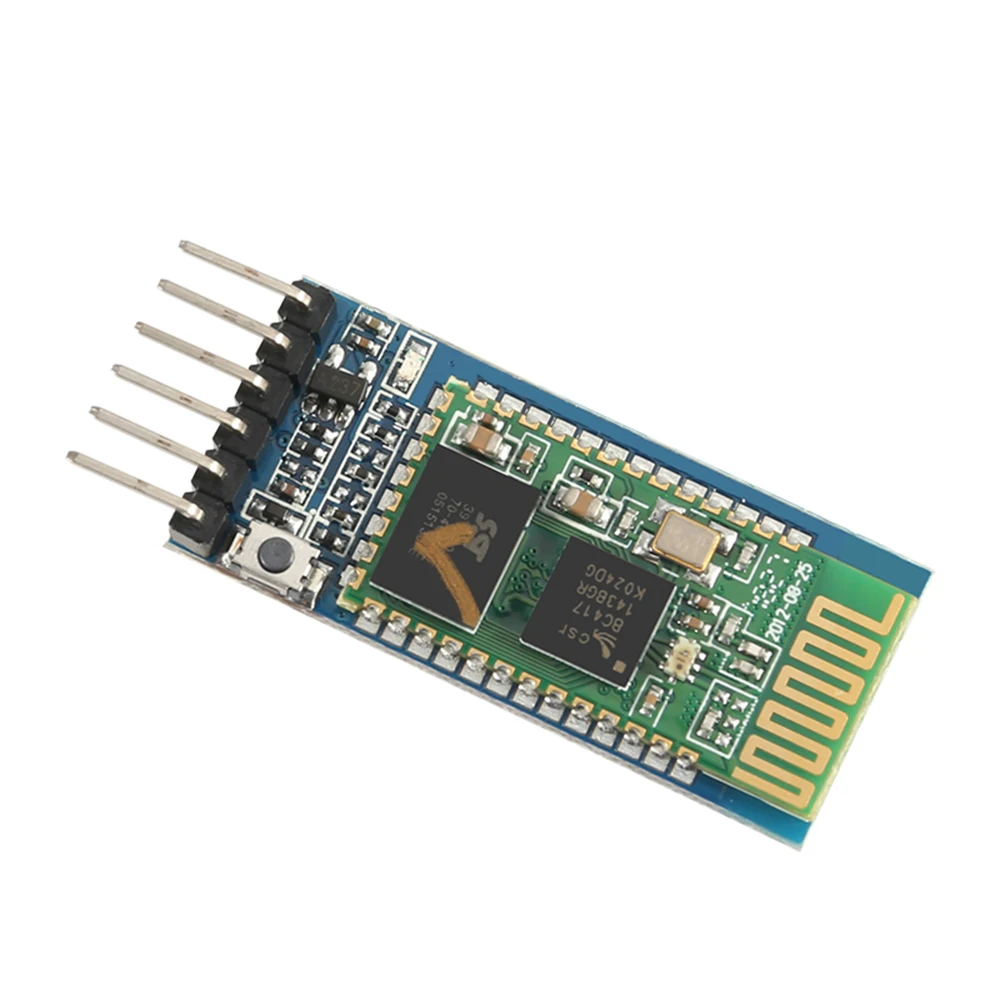

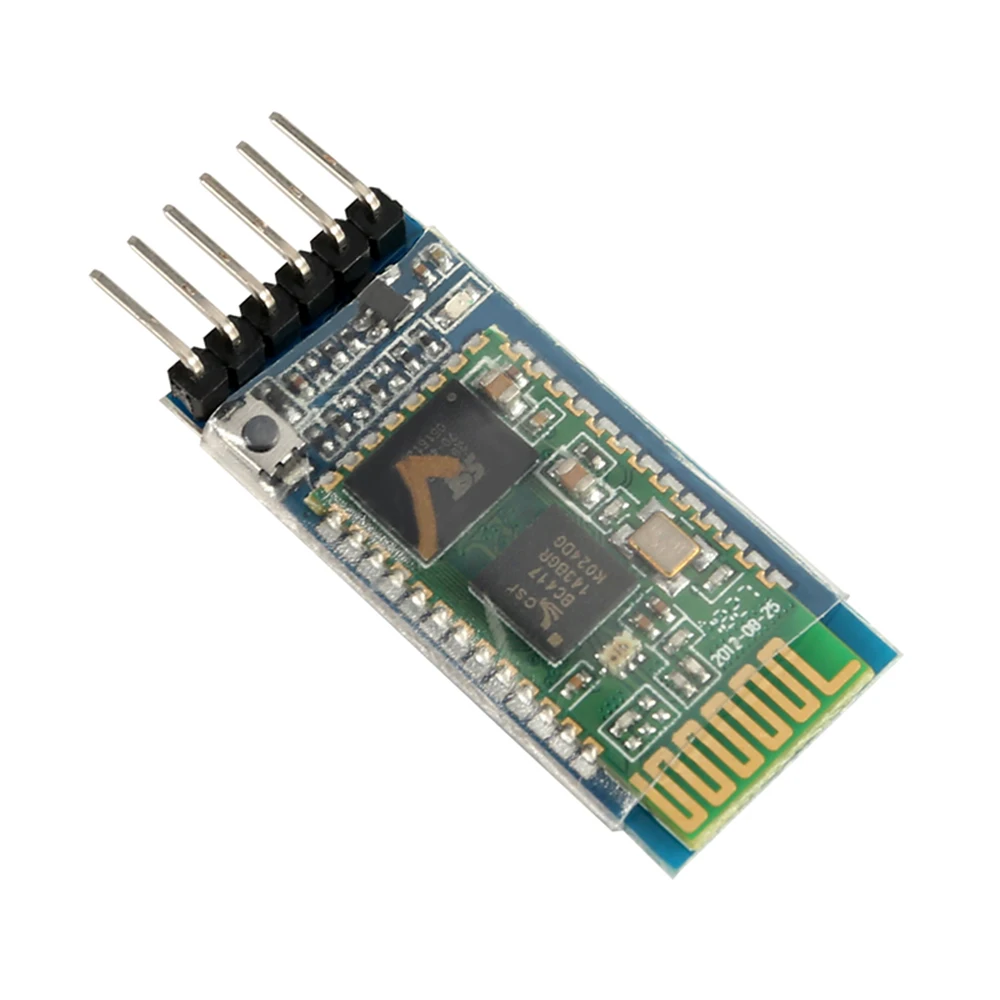

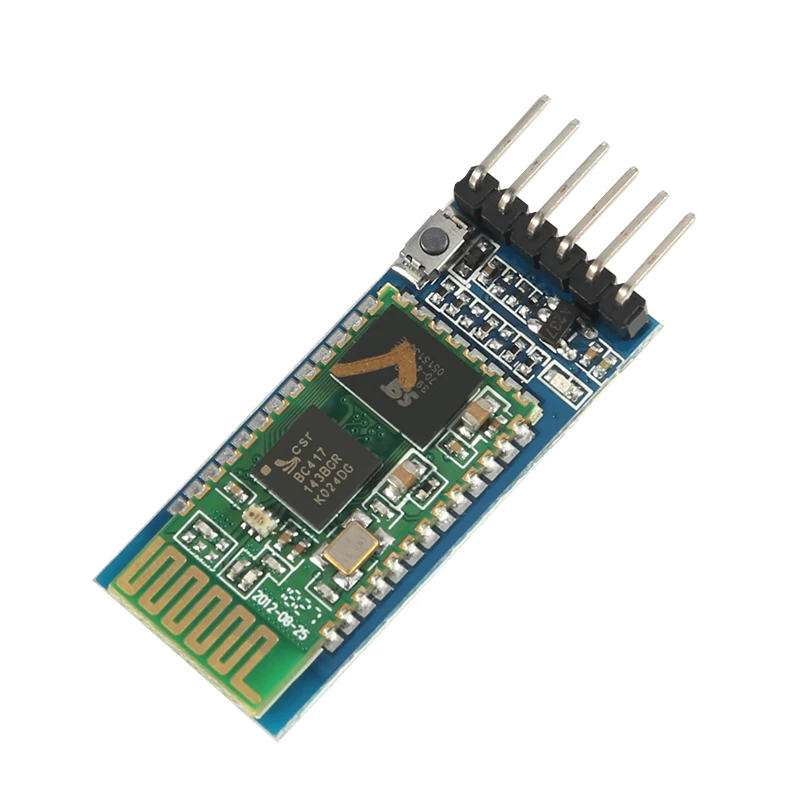

1. Основной модуль использует HC-05 Рабочий модуль. Лидирующий интерфейс включает в себя VCC, GND, TXD, RXD, ключевой контакт, статус соединения Bluetooth (состояние), неподключенный выход низкий, а выход высокий после подключения.
2. Светодиод указывает на состояние подключения Bluetooth, мигание указывает на отсутствие подключения Bluetooth, медленное мигание означает вход в режим AT, двойное мигание означает, что Bluetooth подключен и порт открыт
3, нижняя пластина устанавливается с анти-обратного диода, с 3,3 V LDO, входное напряжение 3,6 ~ 6В, сила тока составляет примерно 30mA в тех случаях, когда не в паре, около 10 мА После сопряжения входное напряжение не должно превышать 7 в!
4 уровня интерфейса 3,3 V, может быть напрямую подключены к различным микроконтроллеры (51, AVR, PIC, ARM, MSP430 и т. д.), 5V микроконтроллер также может быть напрямую подключены, без MAX232 нельзя пройти через MAX232!
5, эффективное расстояние открытого пространства составляет 10 метров (уровень мощности-класс 2), также возможно более 10 метров, но качество соединения этого расстояния не гарантируется.
6. После сопряжения, при использовании полнодуплексный последовательный порт, вам не нужно знать какой-либо по протоколу Bluetooth, поддержка 8-bit data бит, 1 бит стоп-бит, И может установить формат связи паритета. Это также наиболее распространенный формат связи и не поддерживает другие форматы.
7, вы можете войти в командный режим AT, потянув 34 фута, чтобы задать параметры и информацию о запросе
8, малый размер (3,57 см * 1,52 см), Заводское производство пластырей, чтобы обеспечить качество пластырей. И набор прозрачных термоусадочных трубок, пыленепроницаемых и красивых, и обладает определенной антистатической способностью.
9, может быть переключен на хост или ведомый режим через команду AT, может быть подключен к указанному устройству через команду AT
10. Поддержка стандартной скорости передачи данных от 4800bps до 1382400bps

1,4 использование продукта:
После сопряжения его необходимо использовать только в качестве последовательного порта с фиксированной скоростью передачи данных. Таким образом, до тех пор, пока на последовательный порт устройства с "фиксированная скорость передачи данных, 8-bit data бит, отсутствие" формат связи, который может непосредственно заменить оригинальный проводной Последовательный порт. Нет необходимости изменять программу. Такие как сбор данных, смарт-автомобили, серийные принтеры, наружный точечный матричный контроль экрана.
В сочетании с компьютером: подходит для связи между компьютером и устройством через последовательный порт Bluetooth, метод использования такой же, как и последовательный порт
Сопряжение с мобильный телефон: подходит для связи между мобильный телефон и устройство через последовательный порт Bluetooth, используя тот же метод, что и последовательный порт
Сопряжение с хостом Bluetooth: подходит для двух устройств для связи непосредственно через последовательный порт Bluetooth, например, между MCU и MCU, между проводным последовательным портом и MCU и т. д.
