Lor GPS HAT версии V1.0 Lora/GPS _ это модуль оплаты для LoRaWan и ues с Raspberry Pi 433/868/915

42338

ВLora/GPS_HATЭто модуль затрат дляLoRaWan и GPSДля еэс с Raspberry Pi. Этот продукт предназначен для тех, кто заинтересован в разработке решений LoRaWAN.

Шляпа Lora/GPS основана наSX1276/SX1278 трансивер. Добавить наL80 GPS (база на MTK MT3339)Предназначен для приложений, использующих GPS, подключенных через последовательные порты к Raspberry Pi, таких как приложения синхронизации или Общие приложения, которые требуют информации GPS.

Трансиверы шляпы Lora/GPS оснащены модемом LoRa™ long range, который обеспечиваетУльтра-дальний Спектр распространения связи и высокий помехи иммунитет при минимизации потребления тока. Шляпа Lora/GPD может достичь чувствительности более-148dBm с использованием недорогого кристалла и коносамента материалов. Высокая чувствительность в сочетании с интегрированным усилителем мощности + 20 дБм дает Лидирующий в отрасли бюджет связи, что делает его оптимальным для любого приложения, требующего диапазона или надежности.LoRa™ Также предоставляет значительные преимущества как в блокировании, так и в селективности по сравнению с обычными методами модуляции, решая традиционный дизайн компромисса между диапазоном, помехами иммунитета и энергопотреблением.

Эта плата может рассчитать и предсказать орбиты автоматически с помощью данных эфемеров (до 3 дней), хранящихся во внутренней флэш-памяти, поэтому шляпа может быстро зафиксировать положение даже на внутренних уровнях сигнала с низким энергопотреблением. СAlwaysLocate™Технология, шляпа Lora/GPS может адаптивно регулировать время ВКЛ/ВЫКЛ для достижения баланса между точностью позиционирования и энергопотреблением в соответствии с условиями окружающей среды и движения. GPS также поддерживаетАвтоматический антенный переключенияФункция. Он может достичь переключения между внутренней коммутационной антенной и внешней активной антенной. Кроме того, он сохраняет позиционирование во время процесса переключения.

Особенности:

• Частотный диапазон: 868 МГц/433 МГц/915 МГц (предварительная настройка на заводе)
• Низкая потребеление энергии
• Совместим с Raspberry Pi 2 Model B/Raspberry Pi 3.
• LoRa™ модем
• Модуляция FSK, GFSK, MSK, GMSK, LoRa™ и OOK
• Преамбула обнаружения
• Скорость передачи данных настраивается
• Встроенный датчик температуры и индикатор низкого заряда батареи
• Отличный Блокировка иммунитет
• Автоматический RF Sense и CAD с ультра-быстрым AFC
• Поддержка DGPS, SBAS(WAAS/EGNOS/MSAS/GAGAN)
• GPS автоматическое переключение между внутренней патч-антенной и внешней активной антенной
• PPS VS. NMEA может использоваться во время обслуживания
• Поддержка SDK команды
• Встроенный LNA для лучшей чувствительности
• EASY™, передовая технология AGPS без внешней памяти
• AlwaysLocate™, интеллектуальный контроллер периодического режима
• GPS FLP режим, около 50% Потребляемая мощность нормального режима
• GPS Поддержка защиты от короткого замыкания и обнаружения антенны

Lora Технические характеристики:

• 168 дБ максимальный бюджет связи.
• + 20 дБм-100 мВт постоянный RF выход против
• + 14 дБм высокая эффективность PA.
• Программируемая скорость передачи бит до 300 кбит/с.
• Высокая чувствительность: до-148 дБм.
• Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
• Отличный Блокировка иммунитет.
• Низкая RX ток 10,3 mA, 200 на регистра удерживания.
• Полностью интегрированный синтезатор с разрешением 61 Гц.
• Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
• Встроенный синхронизатор бит для восстановления часов.
• Преамбула обнаружения.
• 127 дБ динамический диапазон RSSI.
• Автоматический RF Sense и CAD с ультра-быстрым AFC.
• Пакетный двигатель до 256 байт с CRC.
• Встроенный датчик температуры и индикатор низкого заряда батареи.

GPS Технические характеристики:

• Мощность: 25 мА, отслеживание мощности: 20 мА.
• Совместим с GPS, SBAS.
• Программируемая скорость передачи бит до 300 кбит/с.
• Последовательные интерфейсы UART: регулируемые 4800 ~ 115200 bps, по умолчанию: 9600bps.
• Частота обновления: 1 Гц (по умолчанию), до 10 Гц.
• Протоколы: NMEA 0183,PMTK.
• Горизонтальная точность определения местоположения: автономная <2,5 м Кэп.
• TTFF @-130dBm с EASY™: Холодный старт <15s, Теплый старт <5s, Горячий старт <1s;TTFF @-130dBm.
• Без EASY™: Холодный старт <35s, Теплый старт <30s, Горячий старт <1s.
• Точность синхронизации: 1PPS out 10NS, время возврата <1s.
• Точность скорости без помощи <0,1 м/с, точность ускорения без помощи 0,1 м/с & sup;2;.
• Получение чувствительности-148dBm, отслеживание-165dBm, повторное приобретение-160dBm.
• Динамическая производительность Высота Макс. 18000м, максимальная скорость Макс. 515м/с, максимальное ускорение 4 г.
• L1 ленточный приемник (1575,42 МГц) канал 22 (Отслеживание) /66 (приобретение).

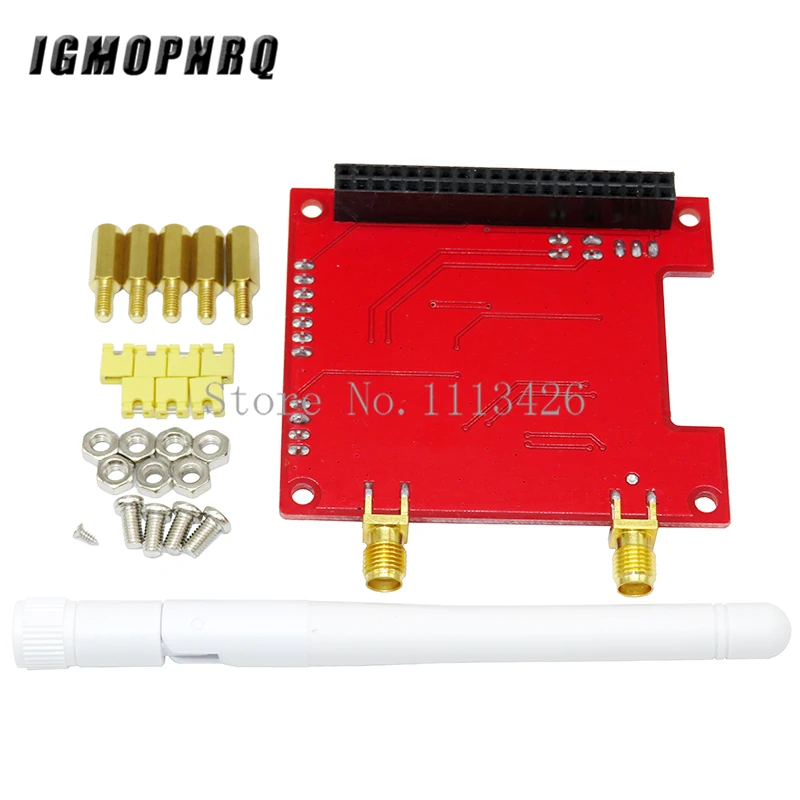

Посылка включает в себя:

• Шляпа Lora/GPS-1 шт.
• 4 х латунный цилиндр
• 4 х винтов
• 4 x гайки
• 1 x приклеиваемая антенна (868 МГц, 433 МГц или 915 МГц зависит от заказа)
