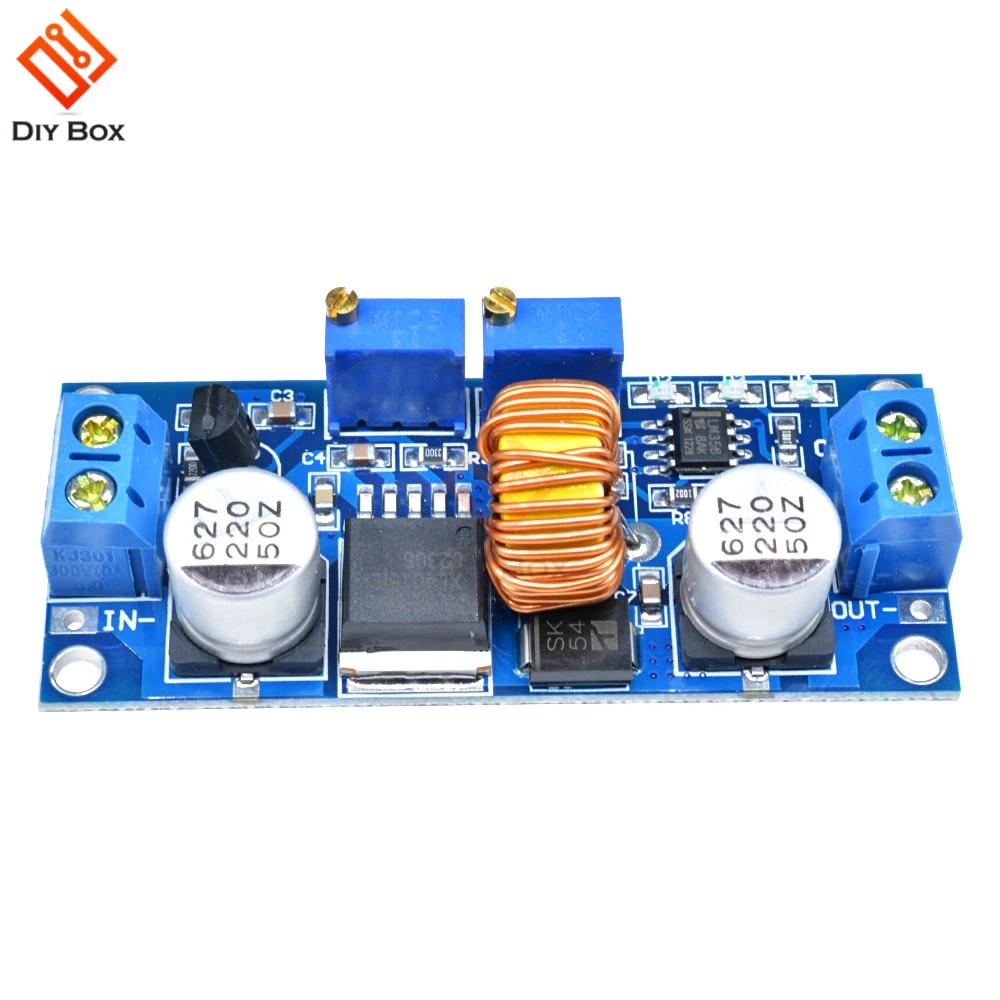

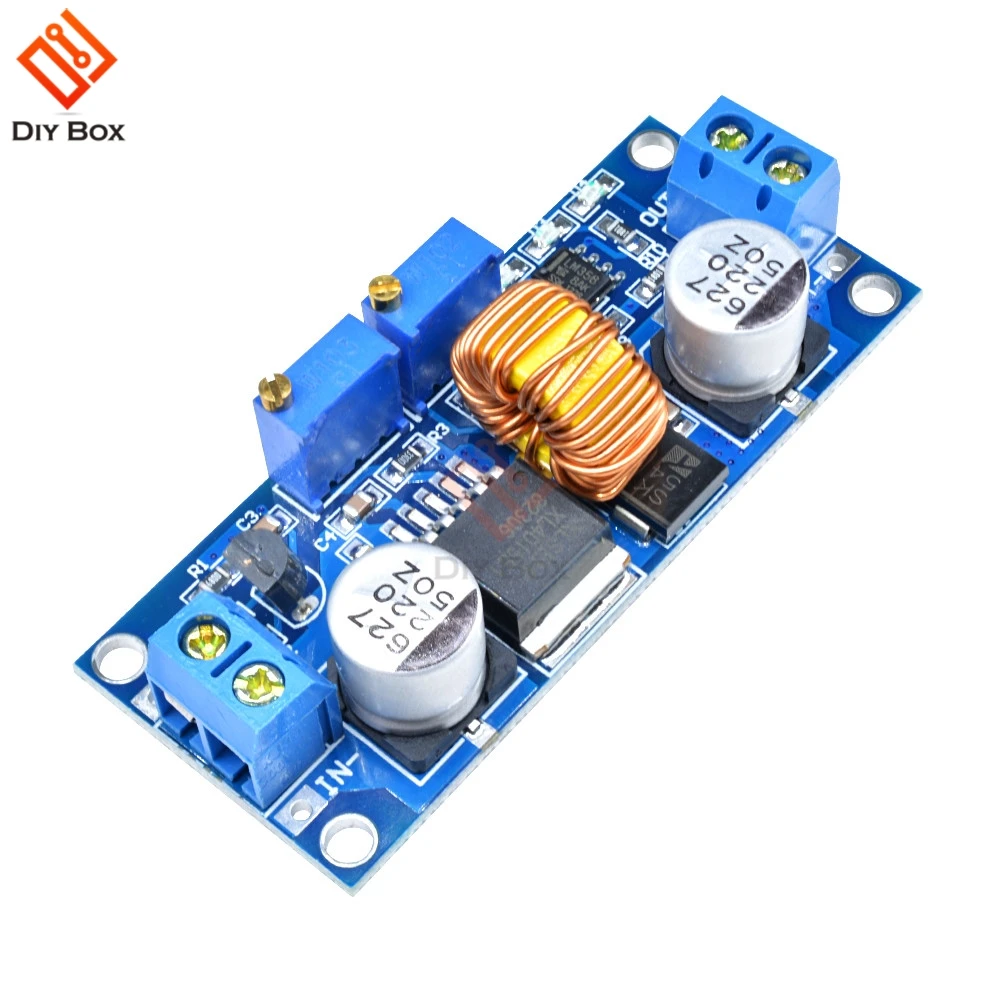

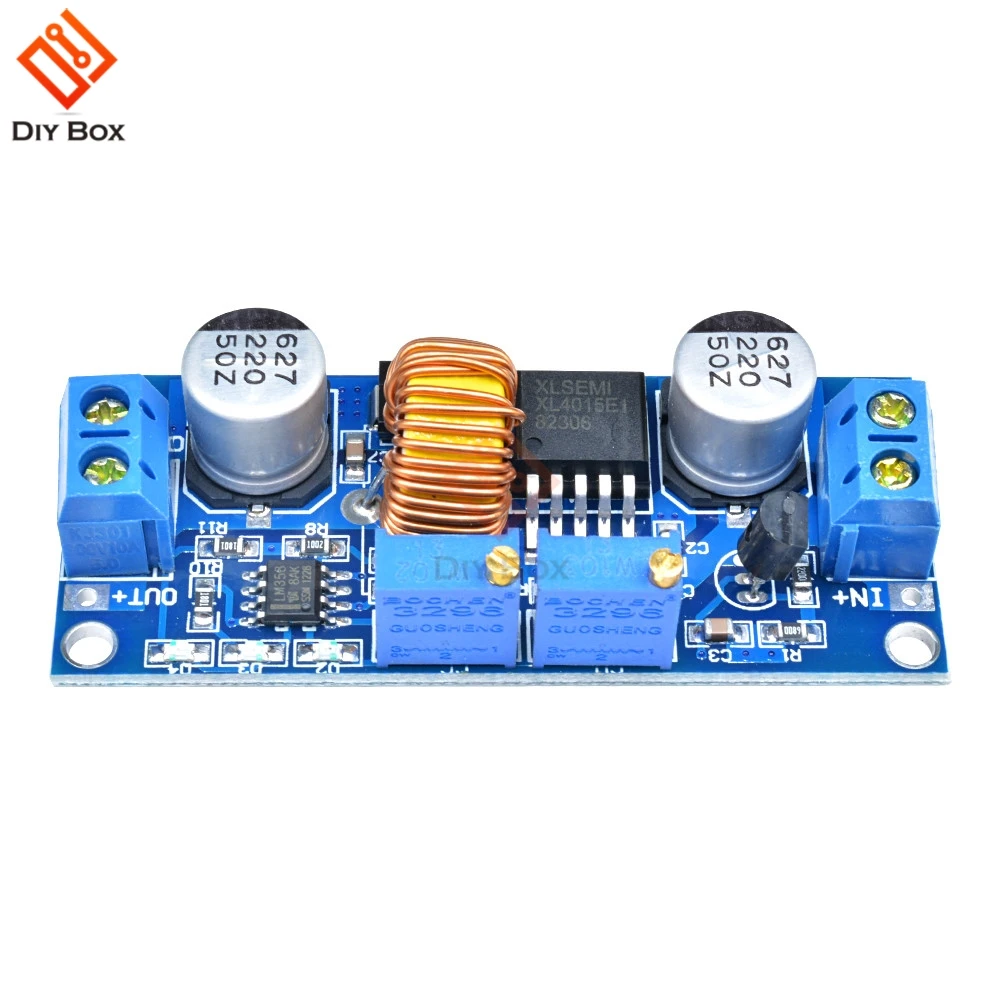

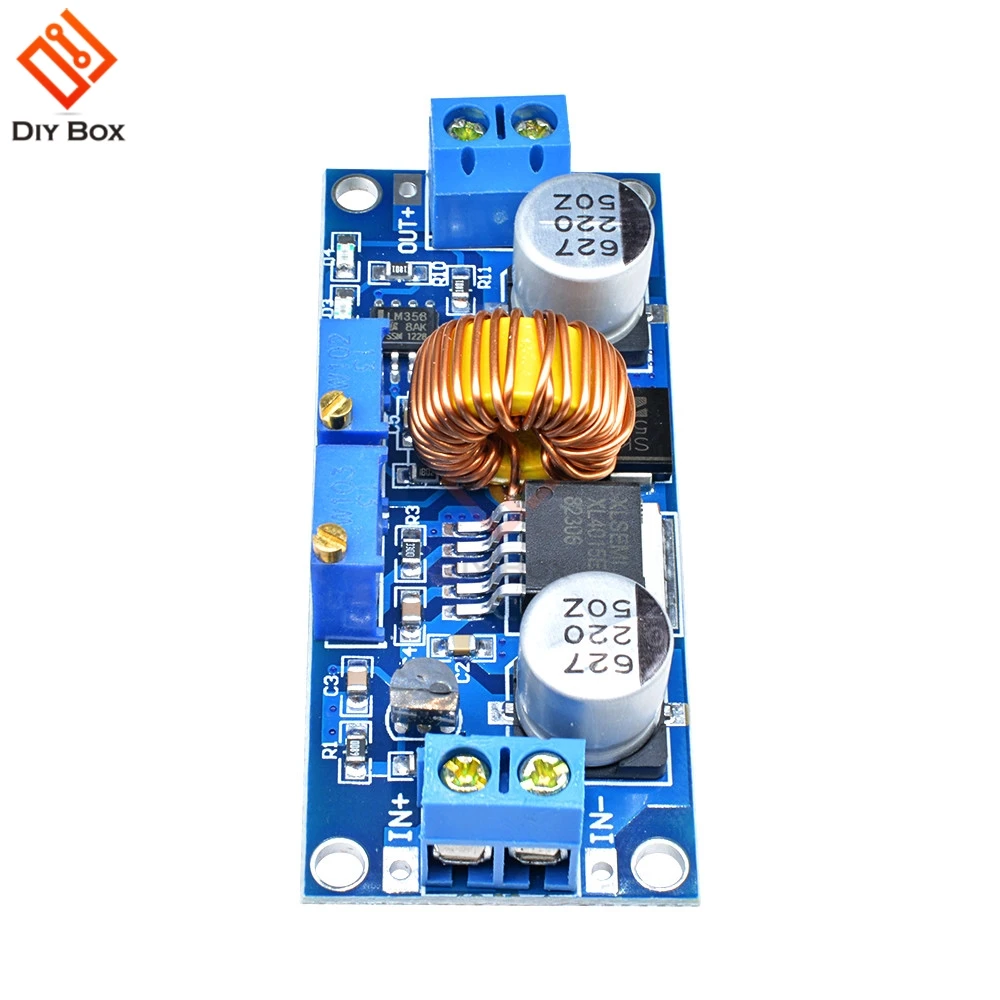

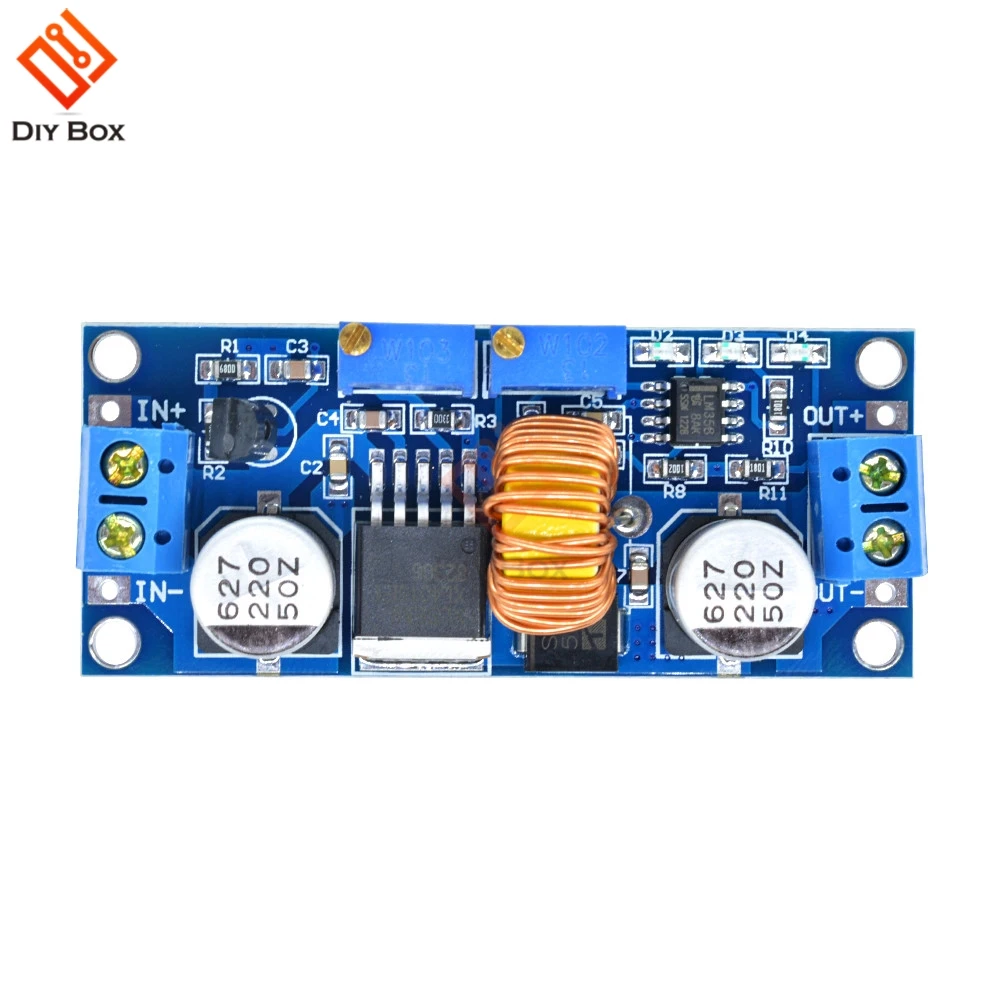

CC/CV 5A литиевая плата зарядного устройства XL4015 Регулируемый 6 38V до 1 25 36 V DC

CC/CV 5A литиевая плата зарядного устройства XL4015 Регулируемый 6 38V до 1 25 36 V DC

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли
Технические характеристики
1. Диапазон входного напряжения: 638VDC (Примечание: входное напряжение не превышает 38В)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

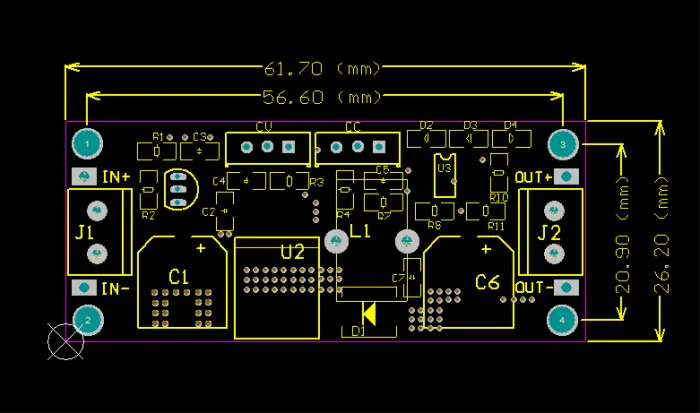

10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Использование:

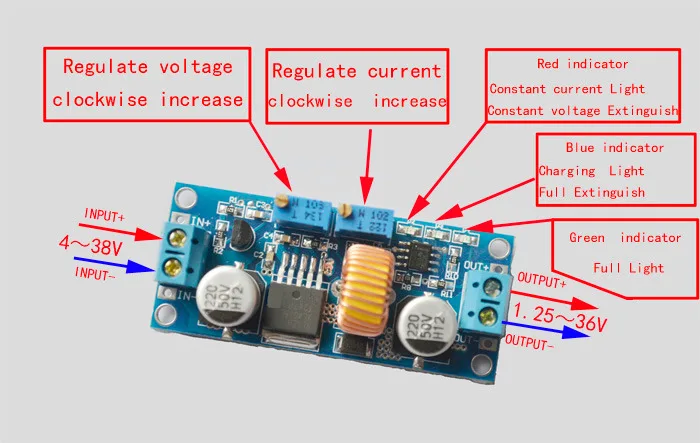

(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.
(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства
Использование:
(1). Убедитесь, что вам нужно зарядить поплавковое напряжение аккумулятора и зарядный ток; (если параметры лития 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, максимальный зарядный ток 1С, ie 2200mA)
(2). В условиях отсутствия нагрузки Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло поплавкового напряжения; (если до 3,7 В перезаряжаемая литиевая батарея, выходное напряжение можно отрегулировать до 4,2 В)
(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг заданного значения тока зарядки.

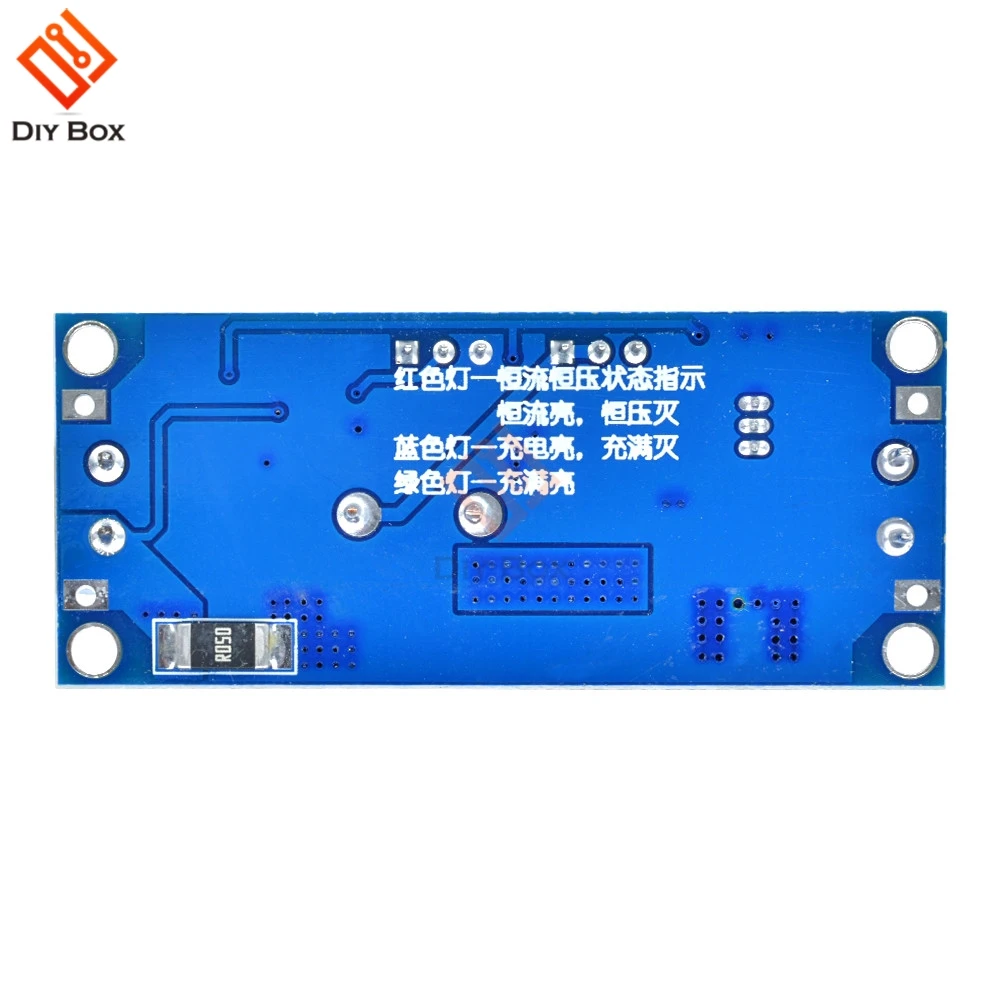

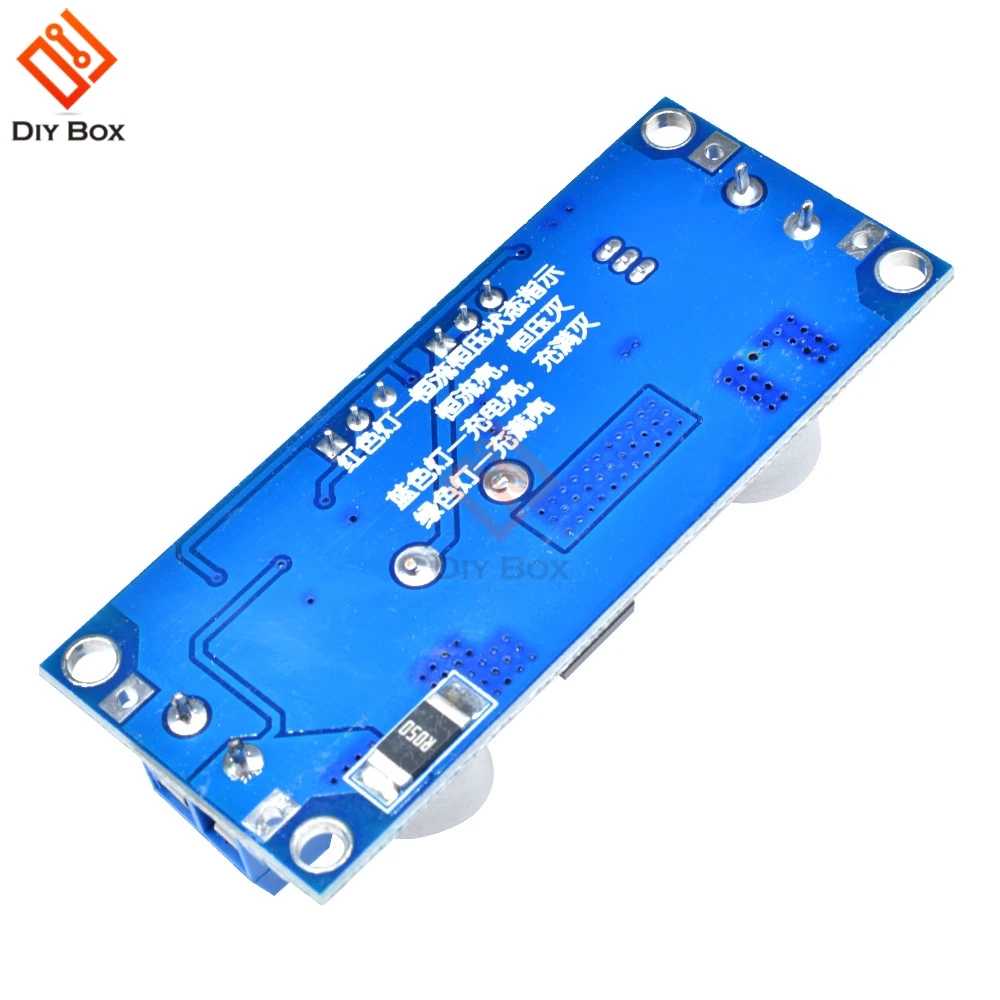

(4). Заводская зарядка по умолчанию в 0,1 раза превышает зарядный ток; (батарея во время зарядки постепенно уменьшается, если Настройка тока зарядки составляет 1А, то при токе заряда менее 0,1а, синий свет выключен, зеленый свет включен, что означает, что аккумулятор полностью заряжен)
(5). Подключен к зарядке аккумулятора.
(1,2, 3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используйте в качестве светодиодного модуля драйвера постоянного тока
Использование:
(1). Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
(2). Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного рабочего тока светодиода.
(3). Подключение светодиода, работа.
(1,2 шага как: выход выгружен, не подключайте светодиод)

В комплект входит:

• 1 x 5A литиевое зарядное устройство CV CC понижающий модуль питания светодиодный драйвер Новый
