Описание продукта

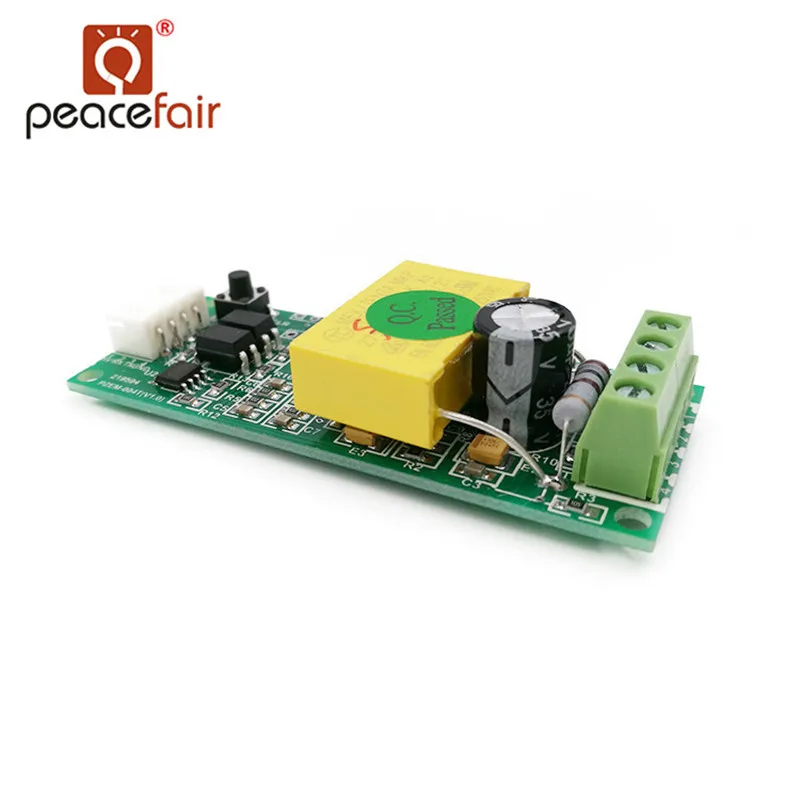

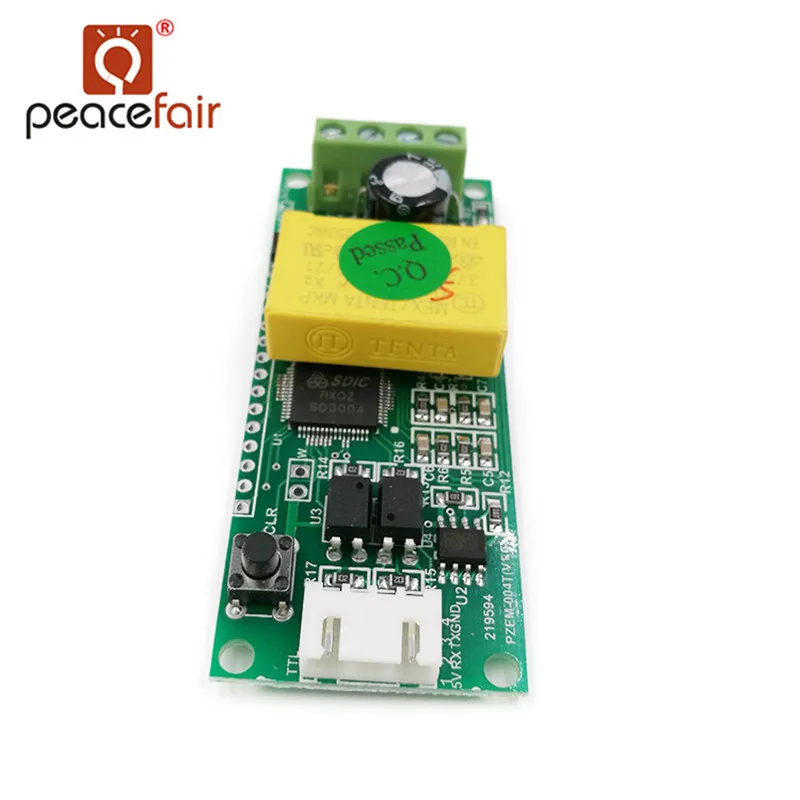

PEACEFAIR AC однофазный универсальный амперметр Вт мощность вольт ампер ttl ток тесты модуль PZEM-004T с катушкой CT для Arduino

Этот модуль в основном используется дляИзмерение напряжения переменного тока, тока, активной мощности и активной энергии, Модуль без функции отображения, данные считываются через интерфейс ttl.

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его с другим терминальным устройством, таким как PLC, SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.

Нажмите эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.

Ссылку: //pan.baidu.com/s/1jJly8Mq

Пароль:739 г

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

1. Функция измерения Ectrical parameter (напряжение, ток, активная мощность, энергия).

2. Функция сброса энергии.

3. Храните данные при отключении питания (храните накопленную энергию перед отключением питания).

4. Функция отображения ПК (напряжение дисплея, ток, активная мощность, энергия).

5. Функция серийной связи (с ttl Serial interface, может общаться с различными терминалами через pin-плату, читать и устанавливать параметры).

Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;

В пределах 10 ~ 22 кВт Формат дисплея составляет 10,00 ~ 22,00.

2. Энергия: Диапазон испытаний: 0 ~ 9999kWh

В пределах 0 ~ 10 кВт · ч Формат дисплея составляет 0,000 ~ 9,999;

В пределах 10 ~ 100 кВт · ч Формат дисплея составляет 10,00 ~ 99,99;

В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9;

1000 ~ 9999kWh и выше, Формат дисплея составляет 9999 ~ 1000.

3. Напряжение: Диапазон испытаний: 80 ~ 260VAC

Формат дисплея составляет 110,0 ~ 220,0.

4. ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея составляет 00,00 ~ 99,99.

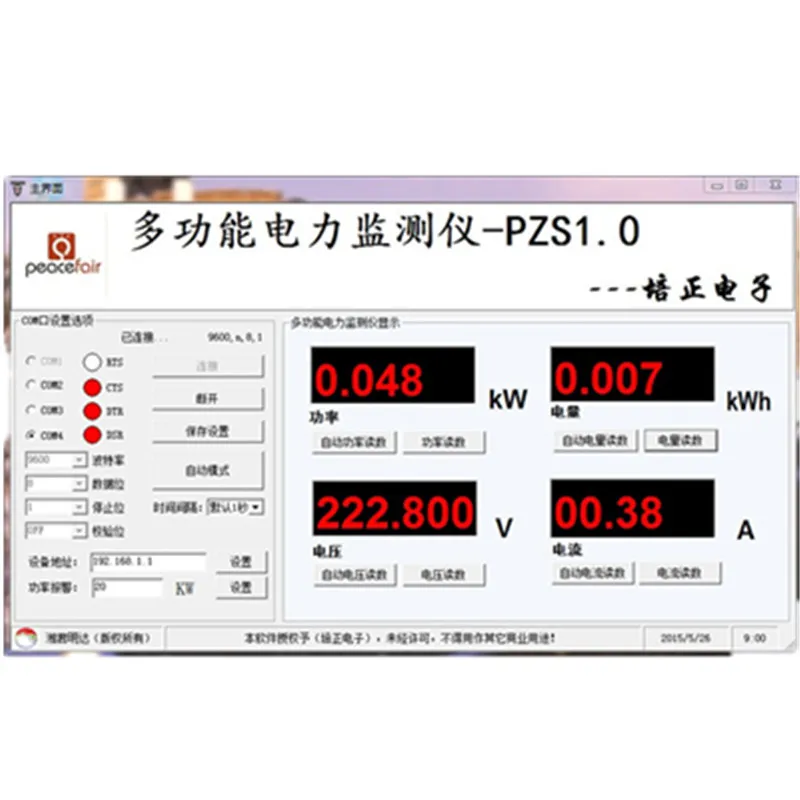

Это отображение через ПК или другие терминалы (необходимо программировать), интерфейс дисплея ПК показан как Рисунок 1, ниже приводится краткое описание каждого отображения параметров:

1. Напряжение Дисплей

Измерьте и Отобразите Напряжение сети с частотой тока.

2. Ток дисплей

Измерьте и Отобразите ток текущей нагрузки (приборов). Есть дополнительная инструкция, что текущее значение теста с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестирования тока mA, не рекомендуется.

3. Дисплей энергии

Измерьте и Отобразите потребляемую мощность. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0,001квт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение довольно высокое, для теста нагрузки низкой мощности (в пределах 100 W), вы можете наблюдать накопительный процесс довольно интуитивно.

4. Мощность дисплей

Измерьте и Отобразите ток нагрузки. Есть дополнительная инструкция, что значение теста мощности с начала 0,001квт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к испытанию в течение 1 Вт, это не рекомендуется.

Последовательной связи

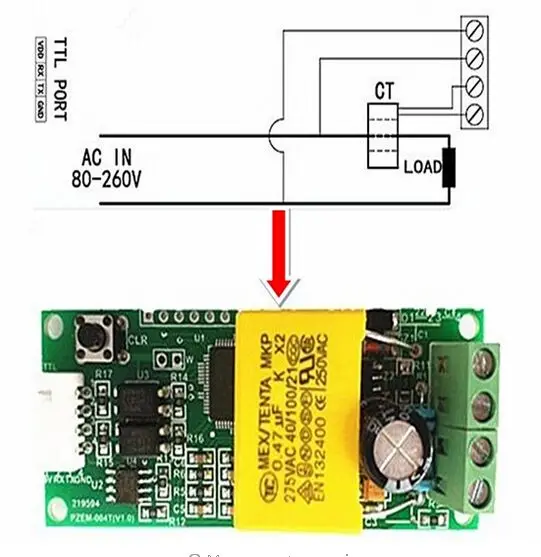

Этот модуль оснащен интерфейсом ttl serial data communication, вы можете прочитать и установить соответствующие параметры через Серийный порт; но если вы хотите общаться с устройство, которое имеет USB или RS232 (такие как компьютер), вам нужно быть оснащен различными ttl пробковая доска (USB связи должен быть оснащен ttl USB пробковая доска; RS232 связи должен быть оснащен ttl к RS232 пробковая доска), конкретный тип соединения как показано на рисунке 2. В таблице ниже приведены протоколы связи этого модуля:

Пример протокола связи:

1. установить адрес связи: 192.168.1.1

Отправить команду: B4 C0 A8 01 01 00 1E

Ответ данных: A4 00 00 00 00 00 A4

Примечание: Приведенный выше пример показывает, что установка адреса связи как 192.168.1.1 (пользователь может установить свой собственный адрес на основе своих предпочтений и потребностей), отправка команд и ответ данных автоматически, как показано выше, данные выражаются в шестнадцатеричном; последний байт отправки и увлекательнее данные 1E и A4, Относитесь к совокупной сумме. При отправке команды: B4 + C0 + A8 + 01 + 01 + 00 = 21E (Используйте шестнадцатеричное дополнение), Накопленная сумма данные 21E, возьмите последние два байта 1E, чтобы использовать кумулятивную сумму данных при отправке команд; данные в ответ: A4 + 00 + 00 + 00 + 00 + 00 = A4 (Используйте гексадецимальное дополнение), кумулятивная сумма данных A4, который является кумулятивной суммой данных в ответ.

Объяснение кумулятивной суммы в настоящее время закончено, следующие примеры параметров такие же, как это, нет никаких объяснений больше.

2. Установить порог сигнализации питания: 20 кВт

Отправить команду: B5 C0 A8 01 01 14 33

Ответ данных: A5 00 00 00 00 00 A5

Примечание: 14 в команде отправки является значением будильника (14-шестнадцатеричное представление данных, которое преобразуется в десятичное 20). Следует отметить, что значение сигнала тревоги питания этого модуля основано на единицах кВт, что означает, что минимальное значение сигнала тревоги составляет 1 кВт, максимальное значение-22 кВт.

3. Прочитайте текущее напряжение

Отправить команду: B0 C0 A8 01 01 00 1A

Ответ данных: A0 00 E6 02 00 00 88

Примечание: ответ напряжения данные D1D2D3 = 00 E6 02, 00 E6 представляют целого бит напряжения, 02 представляют десятичной напряжения, десятичной одна цифра, преобразует 00 E6 в десятичные 230; преобразует 02 до равняется 2, так что ток значение напряжения 230,2 V.

4. Прочитайте Текущий

Отправить команду: B1 C0 A8 01 01 00 1B

Ответ данных: A1 00 11 20 00 00 D2

Примечание: ответные текущие данные D2D3 = 11 20, 11 представляют целое число тока, 20 представляют десятичное число тока, текущая десятичная цифра-две цифры, преобразует 11 в десятичный-17; преобразует 20 в десятичный-32, поэтому текущее значение составляет 17,32 А.

5. Прочитайте текущую мощность

Отправить команду: B2 C0 A8 01 01 00 1C

Ответ данных: A2 08 98 00 00 00 42

Примечание: ответные данные питания D1D2 = 08 98, преобразует 08 98 в десятичный 2200, поэтому текущее значение напряжения составляет 2200 Вт.

6. Прочитайте энергетику

Отправить команду: B3 C0 A8 01 01 00 1D

Ответ данных: A3 01 86 9F 00 00 C9

Примечание: ответ энергии данных D1D2D3 = 01 86 9F, преобразует 01 86 9F в десятичный 99999, поэтому накопленная мощность составляет 99999Wh.

Иллюстрации связи

1. Подключите жесткий провод в соответствии с схемой проводки на рисунке 2.

2. после подключения провода, пожалуйста, выберите коммуникационный порт, этот модуль верхней программное обеспечение поддержки коммуникационный порт: COM2 \ COM3 \ COM4, вы можете проверить через менеджера устройств, если это не вышеуказанный порт связи, вы должны изменить его через порт.

Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте открытый.

2. применяемая нагрузка не должна превышать номинальную мощность.

3 заказ. Заказ проводки не может быть неправильным.

4. Он не может использоваться для инвертора.

100% новый бренд высокого качества

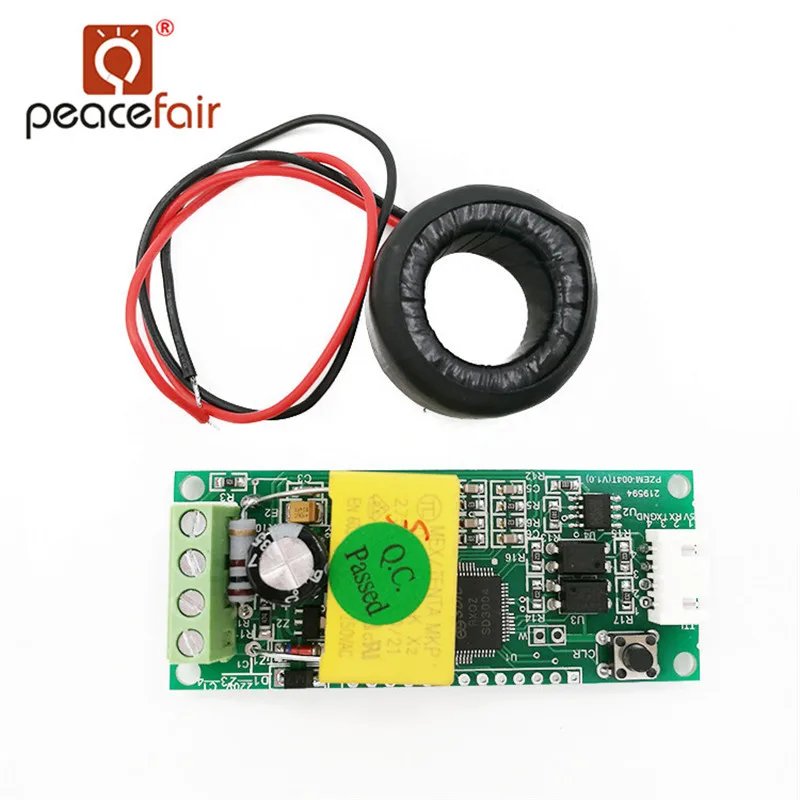

1X PZEM-004T ACВольтметр Амперметр

1Х катушки CT
