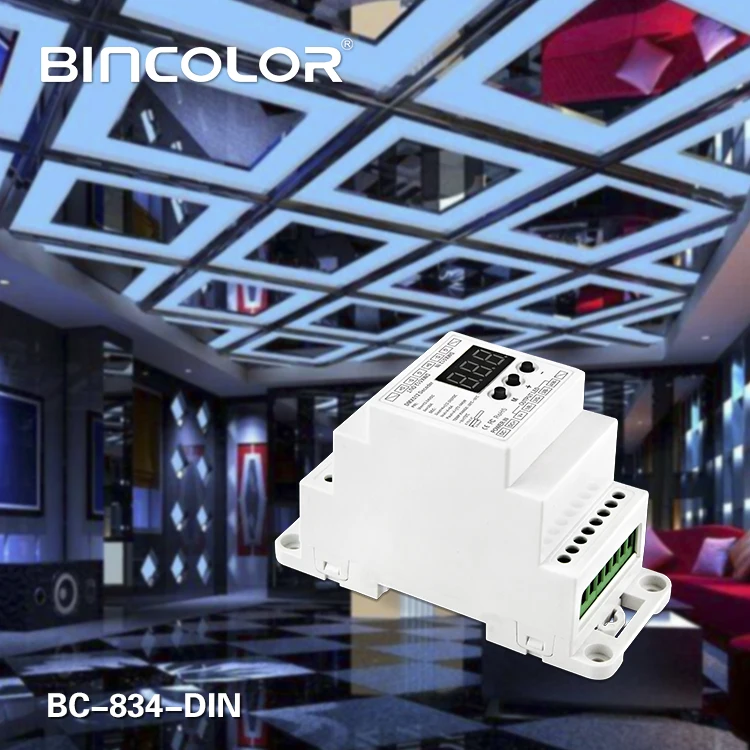

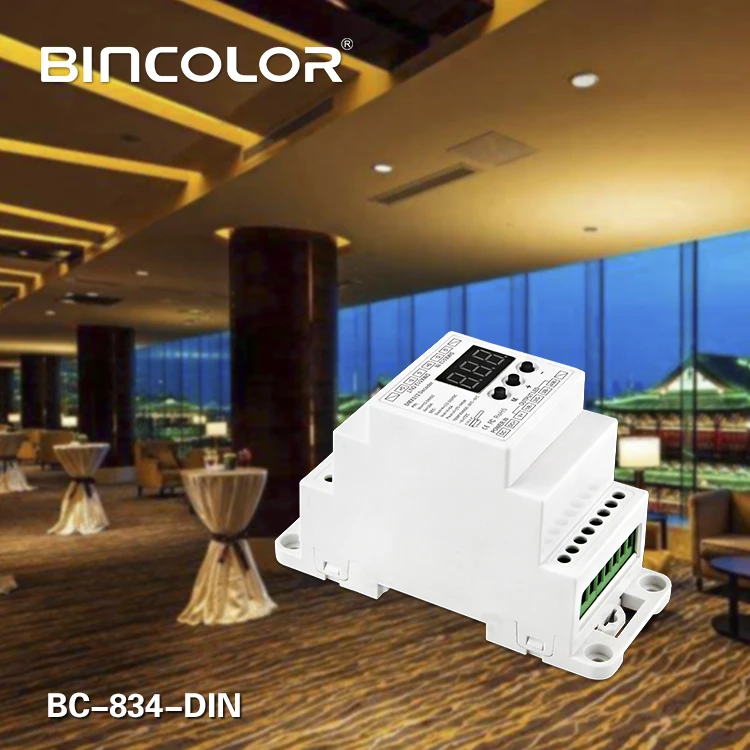

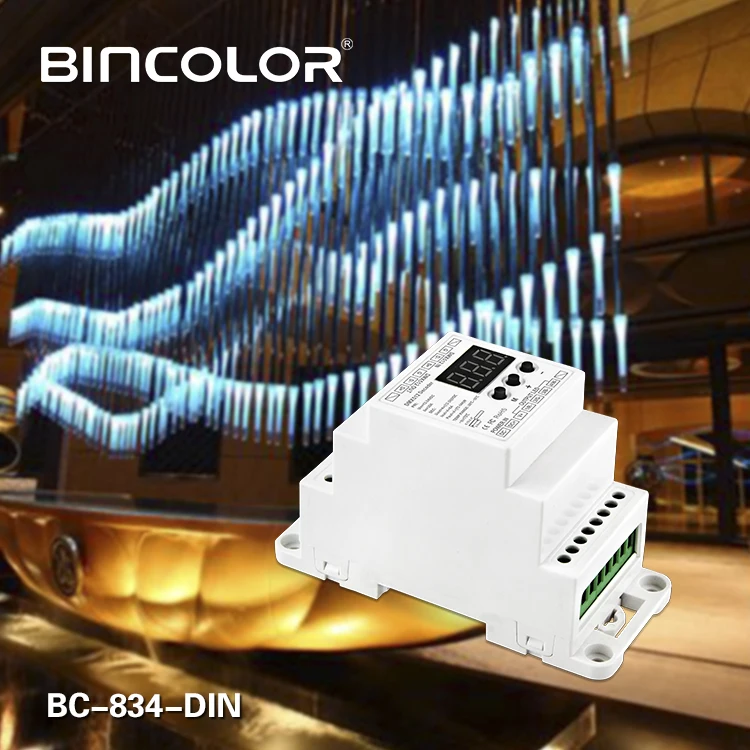

BC 834 DIN Новый Rail DC12 24V 6A * 4CH выход постоянное напряжение DMX512/1990 Декодер контроллер

BC 834 DIN Новый Rail DC12 24V 6A * 4CH выход постоянное напряжение DMX512/1990 Декодер контроллер

Добро пожаловать, чтобы использовать в постоянное напряжение DMX512 декодер, который был разработан только для постоянное напряжение светодиодный ламп. Он принял передовую технологию управления микрокомпьютером для передачи стандартного сигнала DMX512/1990 на сигнал PWM. Пользователь может выбрать 1 ~ 4 выхода каналов, 4096 серых весов. Его можно использовать как DMX512 master или как DMX декодер для подключения компьютеризированной цифровой выходной консоли с аналоговым Силиконовым чехол и управления светодиодный лампы для архитектуры и освещения.

Функция функции:

1. Автоматически адаптируется DC12V-24V входного напряжения.
2. Вход Стандартный DMX512 сигнала; 3-цифровой-дисплее отображается DMX код адреса.
3. 4 канала выхода; 4096 серых весов каждый; Логарифмический затемнения; Лампа мягкая и стабильная без стробоскопической вспышки.
4. DMX Master mode, slave mode доступен.
5. Встроенный 8 режимов изменения цвета и 10 скоростных весов.
6. Индикатор состояния приема сигнала DMX512.
7. Функция потери мощности памяти.
8. Неправильная защита проводки в порту DMX, защита от перегрузки по току и защита от короткого замыкания.
9. Дизайн DIN rail облегчает установку крупномасштабных проектов.

Предупреждение безопасности:

Пожалуйста, не устанавливайте этот контроллер в области освещения, интенсивных магнитных и высоковольтных полей.
1. Чтобы уменьшить риск повреждения компонентов и пожара, вызванного коротким замыканием, убедитесь в правильном подключении
2. Всегда убедитесь в том, чтобы установить этот блок в области, которая позволит обеспечить надлежащую вентиляцию для обеспечения подходящей температуры.
3. Проверьте, подходит ли адаптер напряжения и питания для контроллера
(Выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с включением питания; Перед включением убедитесь в правильном подключении и отсутствии короткого замыкания.
5. Пожалуйста, не открывайте крышку контроллера и не работайте, если возникают проблемы.
Руководство подходит только для данной модели; Любое обновление может быть изменено без предварительного уведомления.

Dinemsions:

Декодер имеет 3 клавиши, соответственно M, +, -; Длительное нажатие «M» в течение 2 секунд для входа.

Трехцифровой дисплей показывает значение настройки тока; Различное значение указывает на различный рабочий статус. Три-цифровой-дисплей выключается без работы в течение 30 секунд, нажмите любую клавишу, чтобы включить его. Когда это перегрузка или короткое замыкание, декодер автоматически остановит выход, светодиодный дисплей показывает: «ERR», как показано ниже:

Декодер имеет автоматическую блокировку ключа. Если настройки не сделаны на декодер, функция блокировки ключа активируется примерно через 15 секунд автоматически. Нажмите кнопку M около 2 секунд, чтобы выключить. Затем может быть установлен декодер.

1. Режим работы DMX: значение: 001-512, например: "001"

* 520-599, первые два цифровых индикации режимов, третий показывает скорость. 10 уровней скорости от 0 до 9. Всего: 8 режимов, например:

Скорость для программы 520 - 589 (режим выцветания цвета) для одного шага, а не для всей программы:

0 = 0,5 сек. | 1 = 1 сек. | 2 = 2 сек. | 3 = 3 сек. | 4 = 5 сек. | 5 = 10 сек. | 6 = 15 сек. | 7 = 30 сек. | 8 = 60 сек. | 9 = 120 сек.

Скорость для программы 590 - 599 (один шаг, а не для всей программы):

0 = 0,02 сек. | 1 = 0,04 сек. | 2 = 0,1 сек. | 3 = 0,2 сек. | 4 = 0,5 сек. | 5 = 1 сек. | 6 = 2 сек. | 7 = 5 сек. | 8 = 10 сек. | 9 = 15 сек.

1) схема проводки главного режима: (только один декодер может работать как мастер)

ВозьмитеRGBWY декодер в качестве примера:

2) схема проводки в режиме Slave:

ВозьмитеRGBWY декодер в качестве примера:

Посылка включает в себя:

1 шт. LedДекодер
