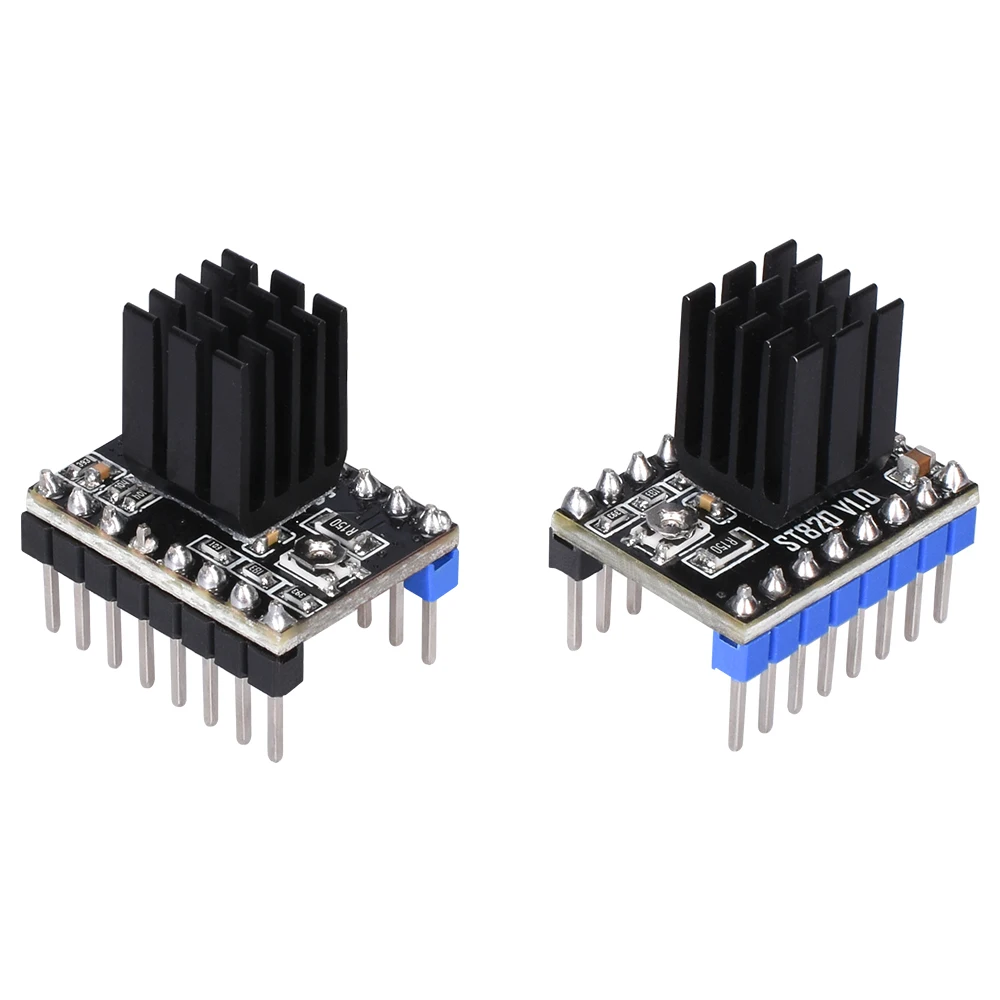

Драйвер BIGTREETECH ST820 для шагового двигателя пошаговый радиатор Reprap VS DRV8825 A4988
История изменения цены
*Текущая стоимость 376,25 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 447.62 руб. | 469.27 руб. | 458 руб. |
| Feb-22-2026 | 444.35 руб. | 466.48 руб. | 455 руб. |
| Jan-22-2026 | 372.11 руб. | 391.4 руб. | 381.5 руб. |
| Dec-22-2025 | 436.8 руб. | 458.29 руб. | 447 руб. |
| Nov-22-2025 | 380.55 руб. | 399.42 руб. | 389.5 руб. |
| Oct-22-2025 | 429.36 руб. | 450.1 руб. | 439.5 руб. |
| Sep-22-2025 | 425.90 руб. | 446.77 руб. | 435.5 руб. |
| Aug-22-2025 | 421.6 руб. | 442.47 руб. | 431.5 руб. |
| Jul-22-2025 | 417.65 руб. | 438.88 руб. | 427.5 руб. |
Описание товара
ST820 данные с открытым исходным кодом:
//github.com/bigtreetech/BIGTREETECH-ST820-V1.0

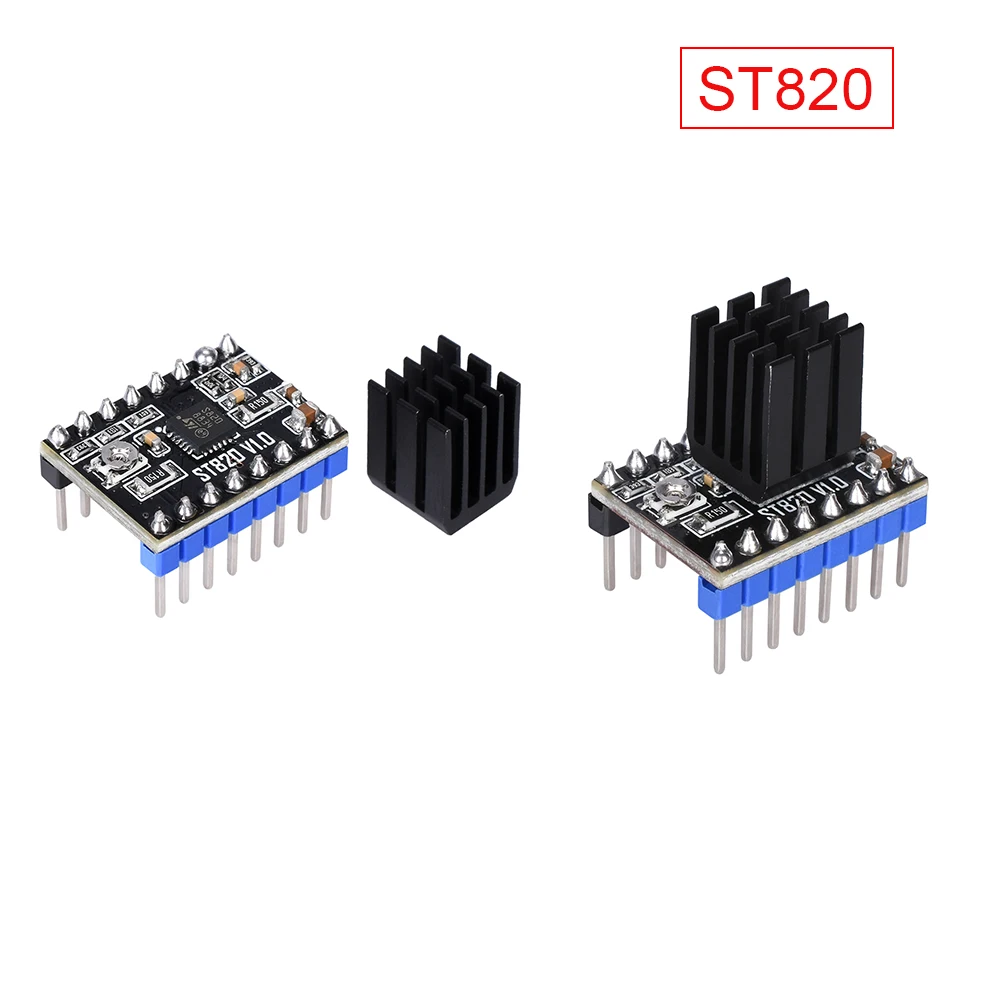

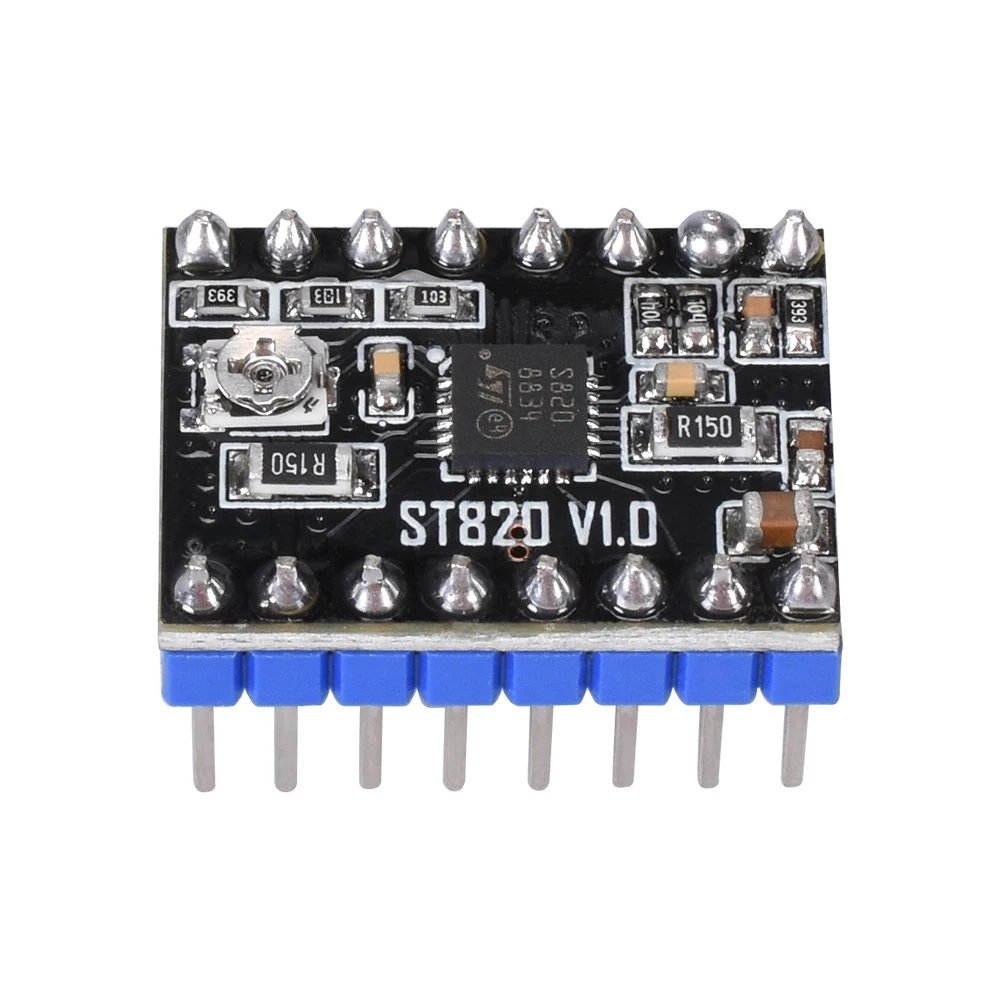

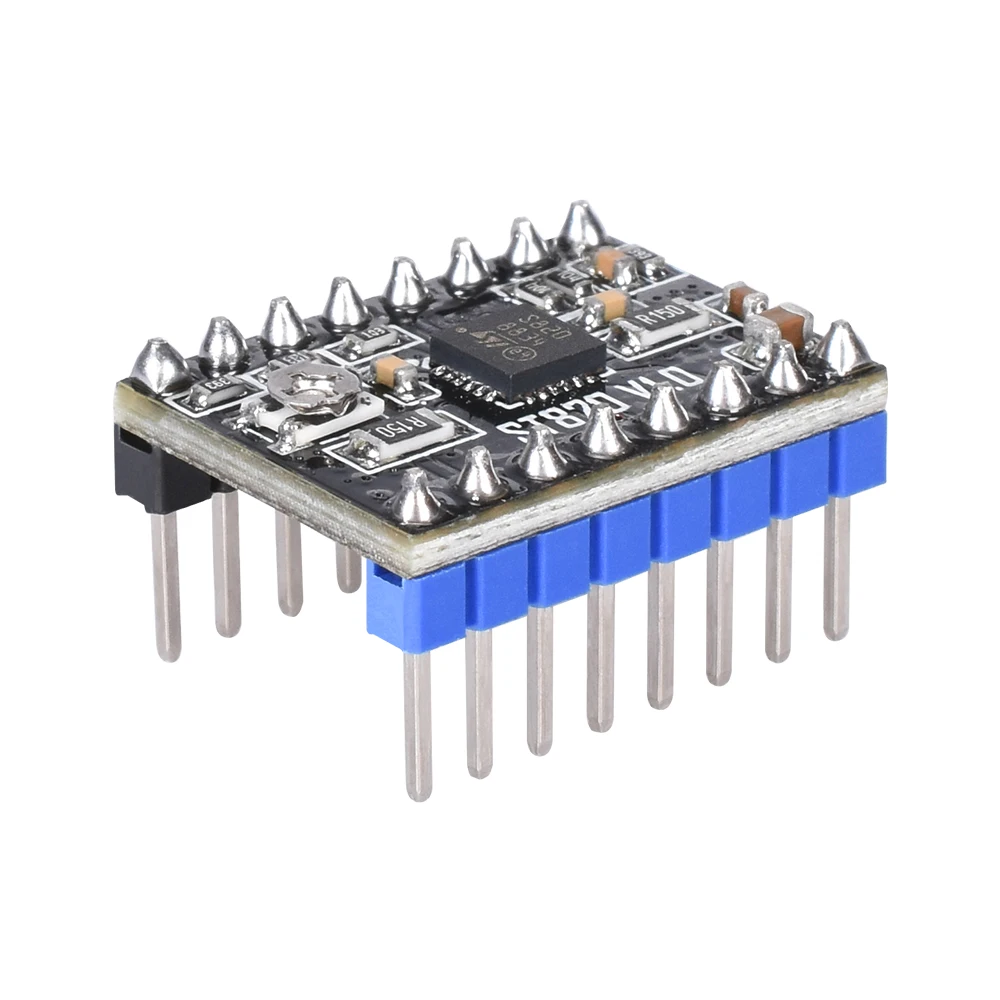

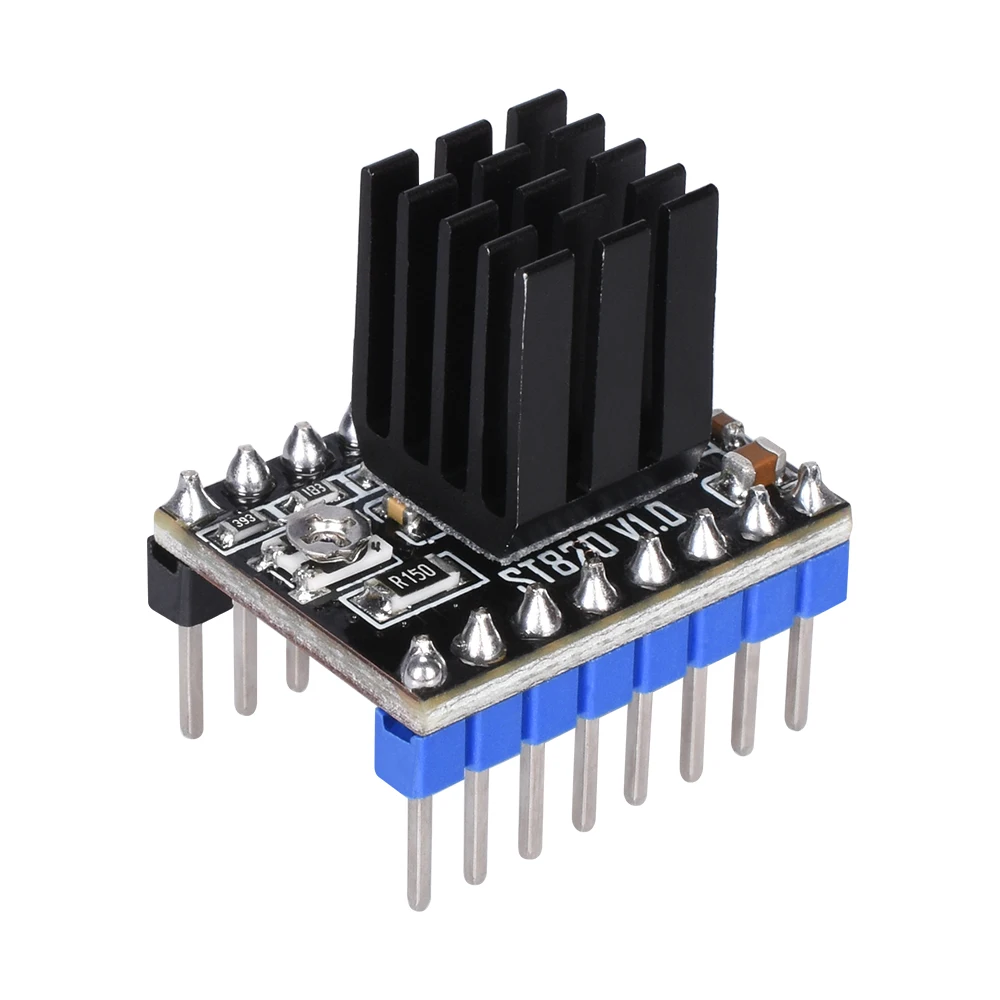

ST820 Драйвер шагового двигателя
1. Введение:
ST820-это интегрированный драйвер для шаговых двигателей со встроенным преобразователем для удобства эксплуатации. Продукт может работать с биполярными шаговыми двигателями в полном, половинном, 1/4, 1/8, 1/16, 1/32, 1/128 и 1/256 режимах.
Привод обеспечивает полный спектр защиты, включая защиту от перегрузки по току, защиту от перегрева и защиту от короткого замыкания. ST820-это плата драйвера шагового двигателя, которая проста в использовании на 3d-принтере. Привод имеет меньшее количество внешних устройств и не требует дополнительных компонентов, обеспечивая более простой привод шагового двигателя.
2. Параметр
1. Напряжение источника питания двигателя: 7v---45в
2. Логическое напряжение: 3v---5.5в
3. Максимальный выходной ток: 0A---1.5A
4. Крупнейший отдел: 1/256 отдел
5. Ток привода: Регулируемый

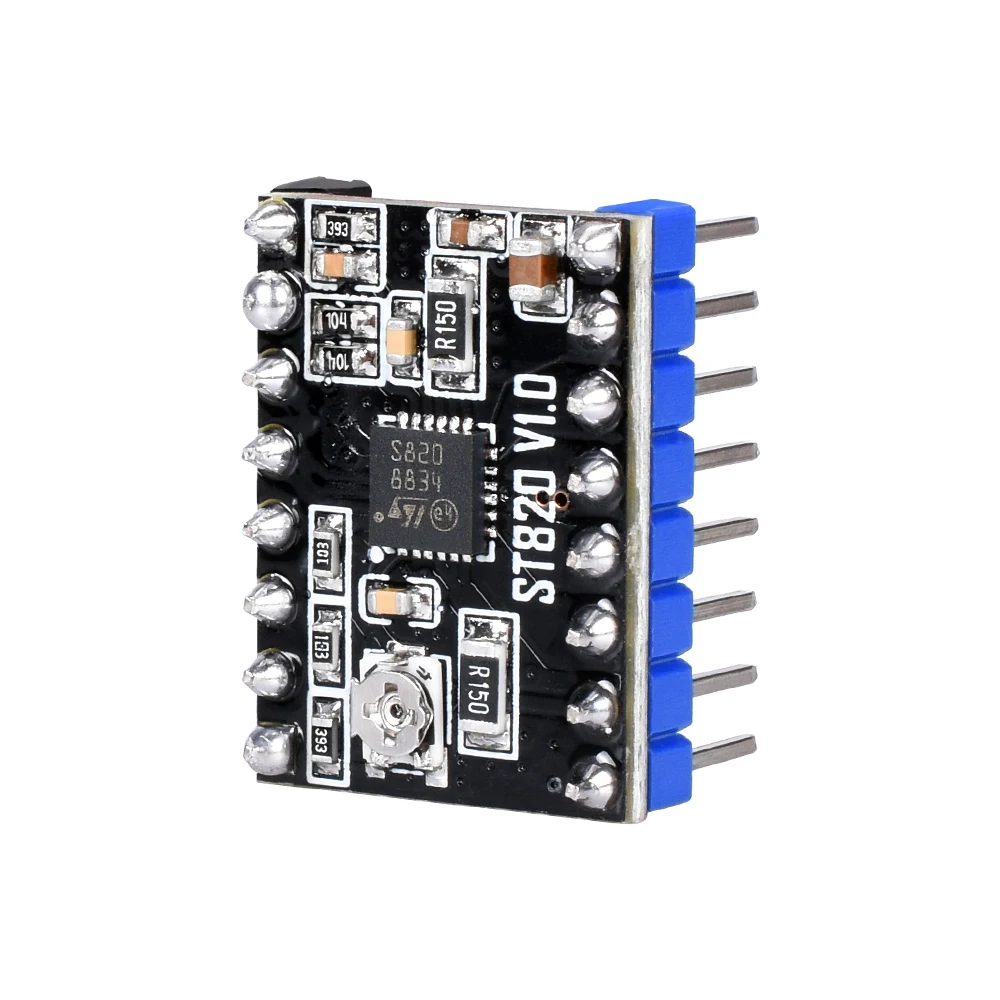

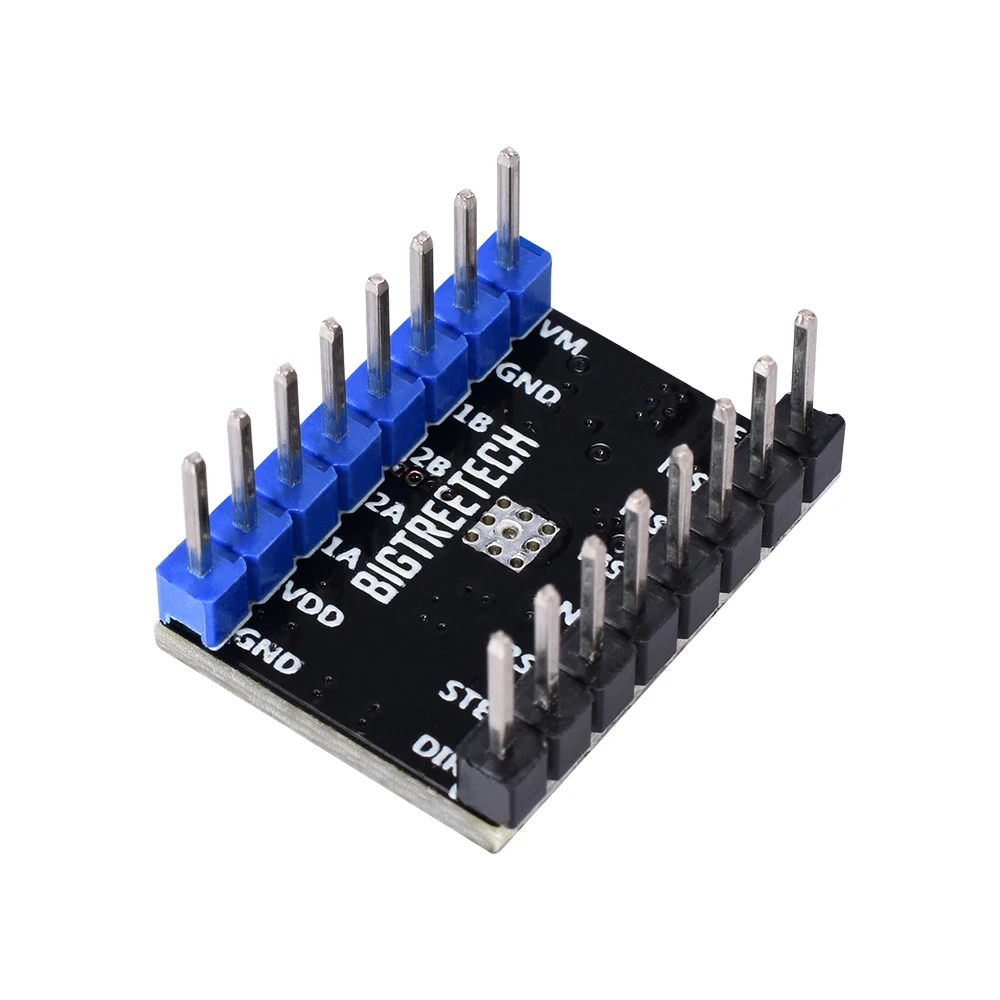

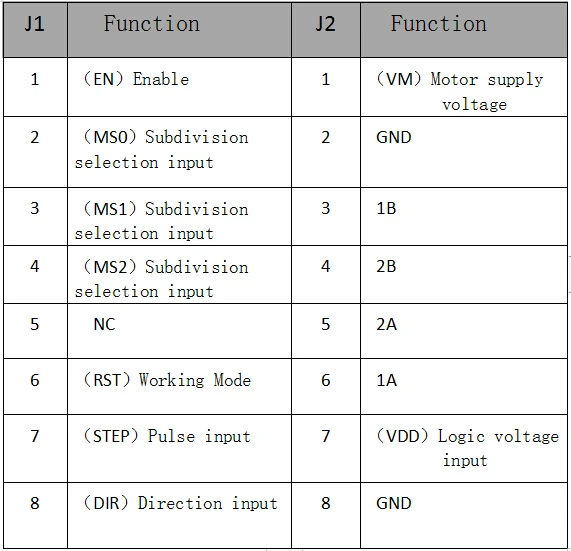

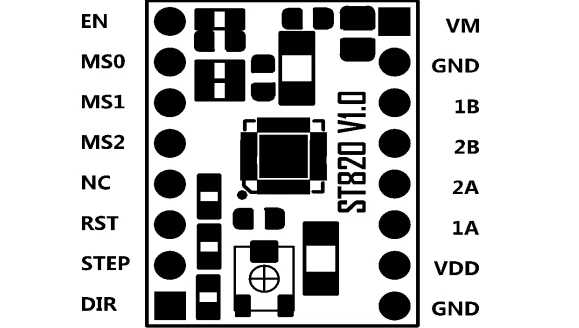

3. Битовая плата драйвера и функция pin

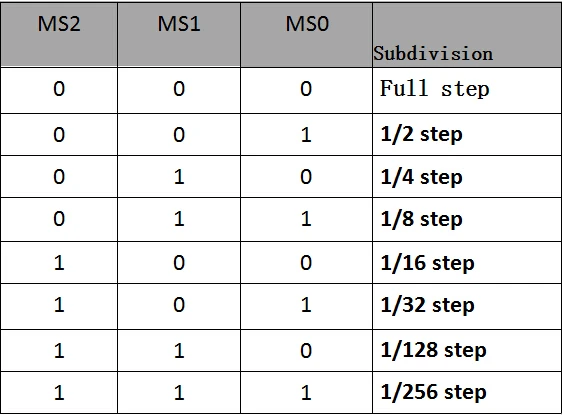

4. Введите MS0, MS1, MS2 для установки значения деления диска следующим образом:

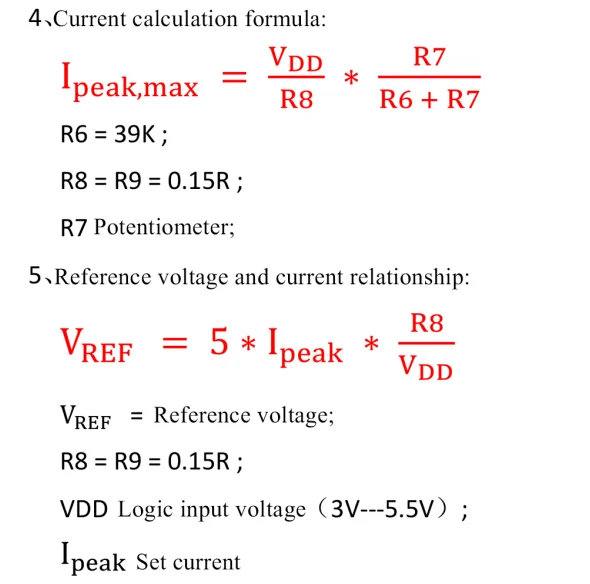

5. Управляющий ток
1) потенциометр используется для регулировки параметров Регулятора Тока ST820 PWM
Проверьте напряжение и установите пиковый ток на входе фазы двигателя. Вращение по часовой стрелке
Увеличение тока, уменьшение тока при вращении против часовой стрелки. Объем зависит от VDD
Логическое напряжение питания (штырь 7 J2), как показано в следующей таблице:
2) поскольку ШИМ контролирует ток, может появиться Минимальный ток.
3) Защита от перегрузки по току ST820 может ограничивать фактический пиковый ток.
6. Метод модификации прошивки
Так как драйвер с 8729, A4988 и другими драйверами включен (включить)
Сигналы переключаются, поэтому необходимо заменить вышеуказанные драйверы на этот драйвер
Линия для изменения прошивки.

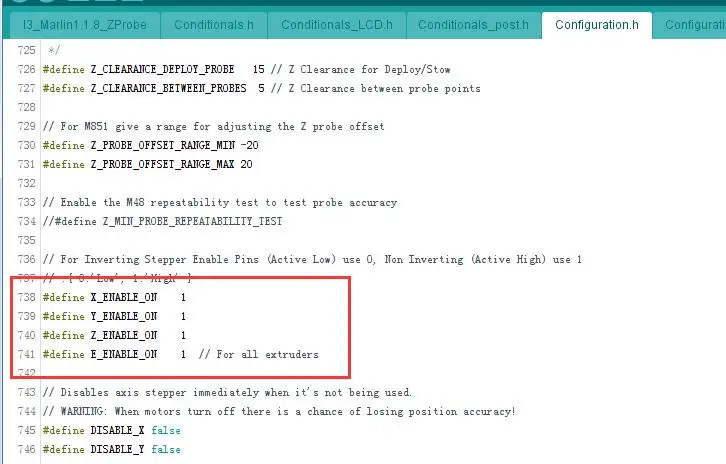

①Откройте прошивку и найдите файл «Configuration.h».
②Found в файле проекта
"# Define X_ENABLE_ON 1"
"# Define Y_ENABLE_ON 1"
"# Define Z_ENABLE_ON 1"
"# Define E_ENABLE_ON 1"
Измените следующее значение на «1».

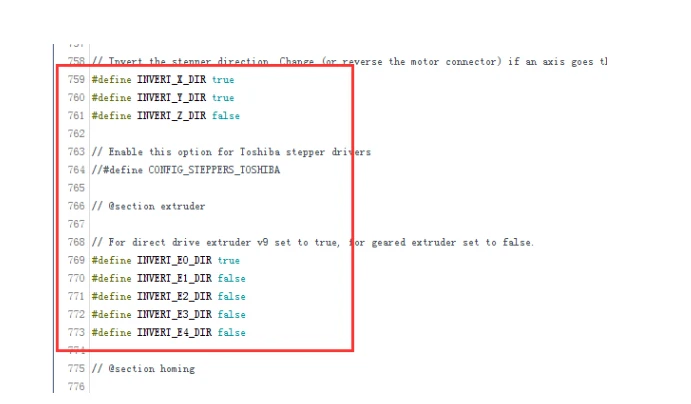

③ Когда вы используете его, если он противоположный, вам нужно изменить направление. В файле «Configuration. h»
"# Define INVERT_X_DIR true"
"# Define INVERT_Y_DIR false"
"# Define INVERT_Z_DIR false"
Измените «true» на «false» или «false» на «true» после противоположной оси, чтобы отрегулировать направление
Примечания:
1. Управляемый сигнал включает управление с 4988, 8729
И сигнал драйвера противоположен, при использовании драйвера для замены вышеуказанного драйвера
, Необходимо изменить прошивку включить сигнал, в противоположном направлении
Вам также необходимо изменить направление.
2. Внутренняя температура относительно высока из-за большого тепла, генерируемого во время
Вождение операции
В чехол, пожалуйста, попробуйте выбрать нижнюю часть или добавить к драйверу

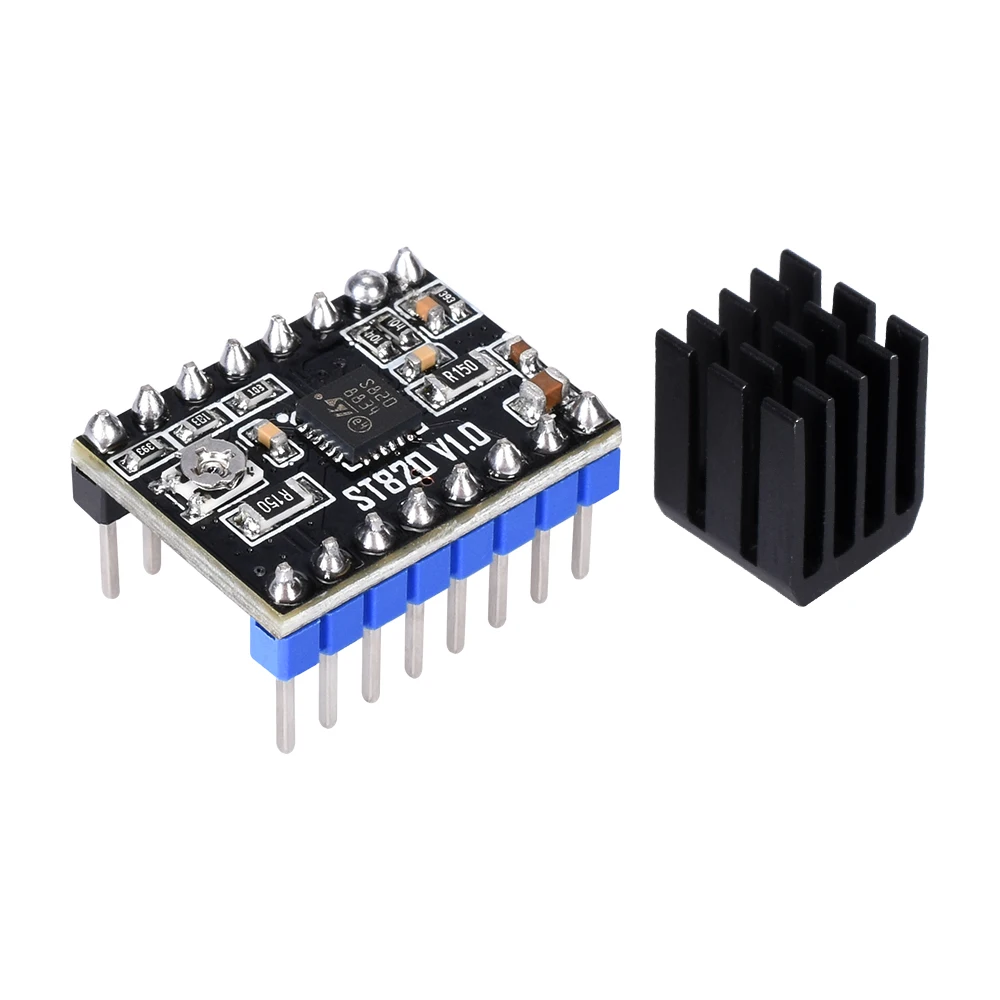

Горячий вентилятор предотвращает чрезмерную температуру от сжигания диска.Обязательно используйте радиатор
И вентилятор охлаждения.
3. При регулировке тока настройки потенциометра, пожалуйста, отключите двигатель, чтобы избежать
Горения
Езды на автомобиле.
4. Не подключайте и не отключайте двигатель в режиме реального времени, чтобы не повредить привод.
5. При установке радиатора, пожалуйста, обратите внимание на зазор между теплоотводом и штифтом
Можно связаться, предотвратить короткое замыкание привода.

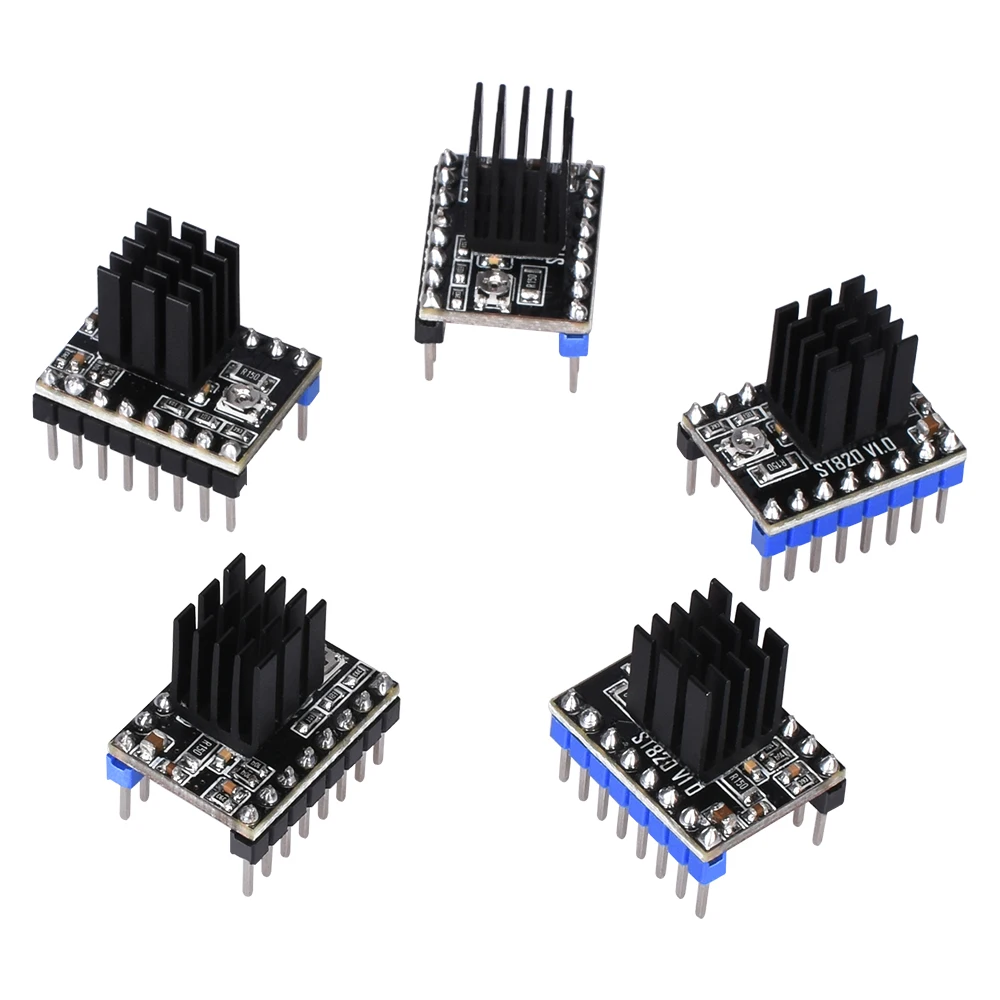

1 / 2 /4 / 5 шт. * ST820 Драйвер шагового двигателя

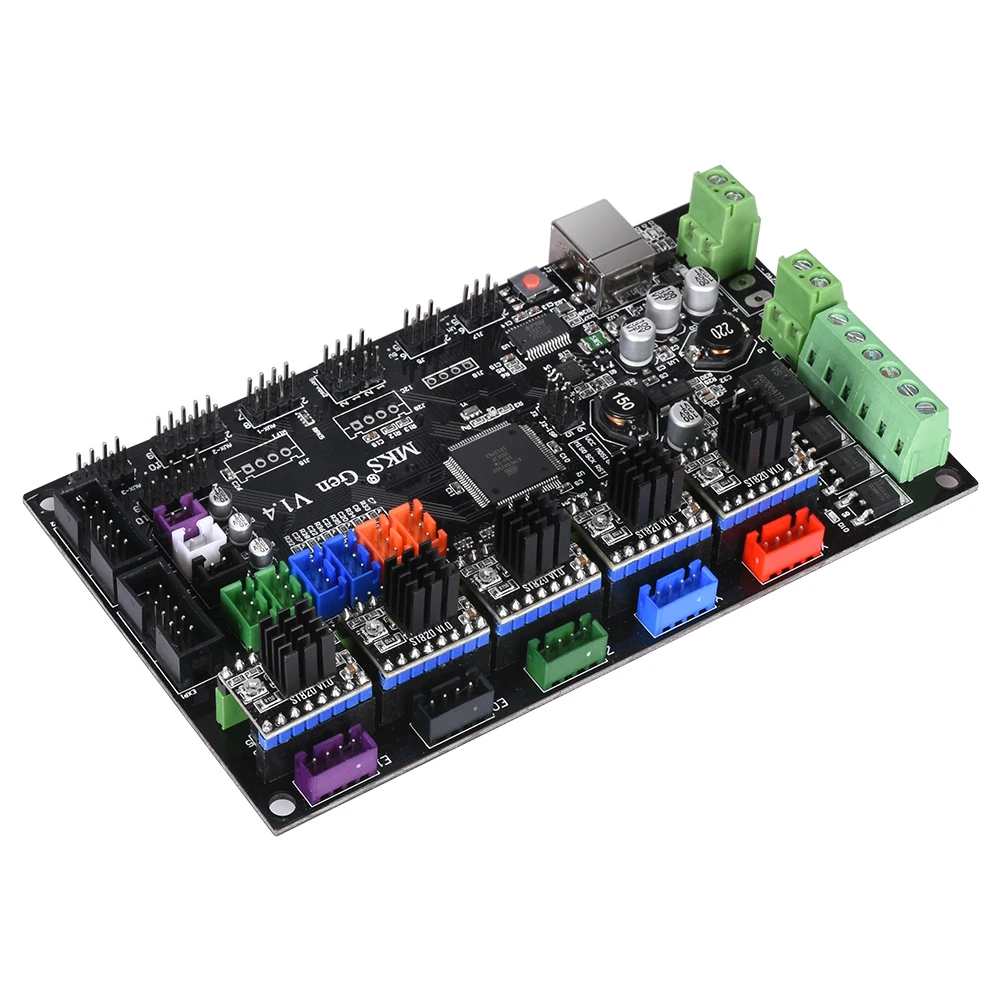

Подключение к MKS GEN V1.4:
