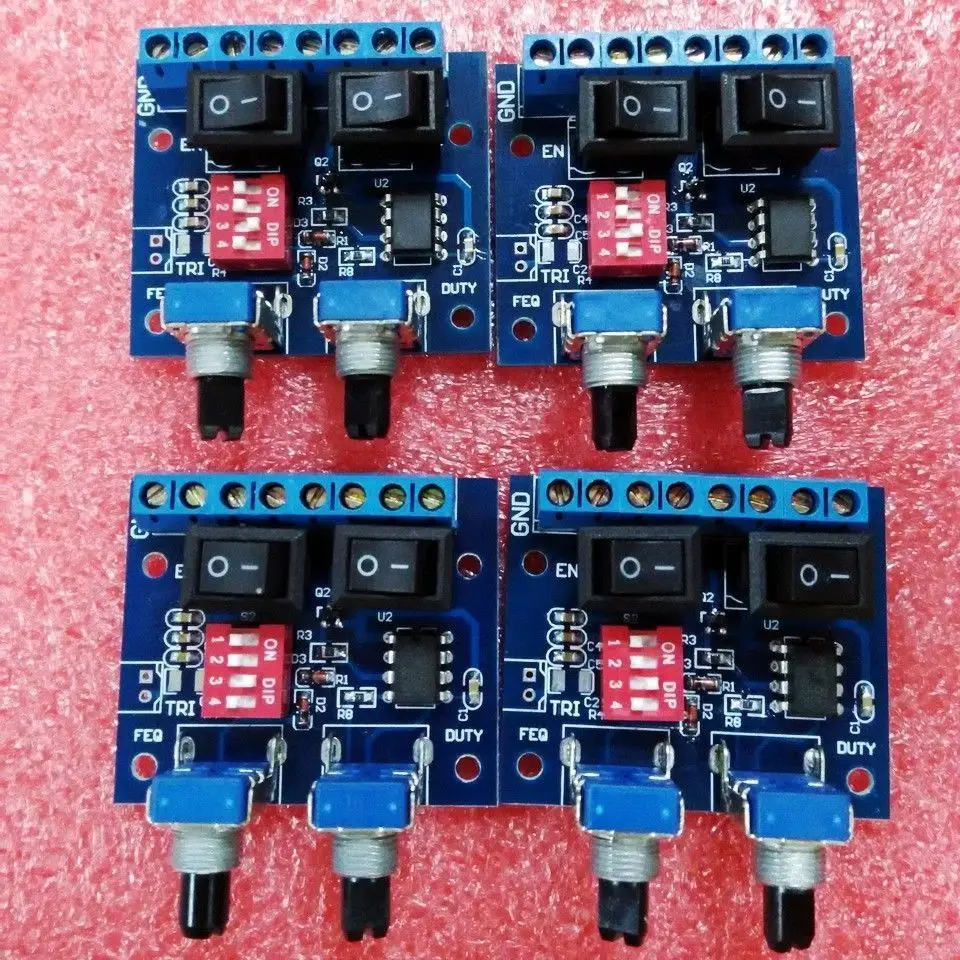

| Генератор импульсов NE555, частота/рабочий цикл, регулировка шагового двигателя, тестер драйверов |
| |
|
|
| Описание: | - Особенности:
Нажмите на схему для подключения текущего VCC GND.
Выходной сигнал EN, CLK, DIR: выход сигнала, общее Анодное соединение
Сигнал направления шагового двигателя Dir. Выход сигнала, когда направление переключено влево
Сигнальные часы с шаговым сигналом Clk. Как выход открытого коллектора.
RU позволяют/офлайн сигнал, позволяет выбрать защита от короткого замыкания в тех случаях, когда напряжение на выходе, отсутствие выходного напряжения отключен.
Набор и Настройка продукта:
Как показано, DIP 3 настроен на ON, 4 выключен, этот модуль предназначен для astable pulse generator,
Право на ручку для того чтобы отрегулировать импульсный рабочий цикл, когда корректировки рабочего цикла не влияет на частоту. Приблизительный диапазон регулировки рабочего цикла: 5% -95%, рабочий цикл отличается на различных частотах.
Четыре диапазона частот на выбор, три конденсатора 103473 и 104, соответственно.
DIP 1 и 2 выключены, диапазон высоких частот:
F = 1,443/ (RA + RB + R) * C0 = 3,4-6,6 кГц
Погружение 1 ВКЛ, 2 в Выкл, когда ремешок:
F = 1,443/ (RA + RB + R) * (C1 + C0) = 600-1200 кГц
DIP 1 OFF, 2 ON, когда низкочастотный диапазон:
F = 1,443/ (RA + RB + R) * (C2 + C0) = 300-600 Гц
Dip 1 и 2 представлены на второй низкой частоте:
F = 1,443/ (RA + RB + R) * (C2 + C1 + C0) = 200-400 Гц
Примечание: Частота фактического значения, фактическая емкость и сопротивление, погрешность частоты, расчетная без учета сопротивления удара двух диодов, результаты измерений могут отличаться, В тех случаях, когда нужно заменить понижение частоты постоянной ёмкости, универсальный конденсатор емкость, Когда емкость будет увеличена в 10 раз до 10 раз, частота будет снижена.
Когда DIP 3 выключен, DIP 4 включен, этот модуль-Задержка запуска переключателя. Когда время, необходимое для замены, больше емкости.
Посылка содержание
100% Фирменная Новинка
Импульсный генератор NE555, частота/Рабочий цикл, регулируемый шаговый двигатель, тестер драйверов-1 шт.
|
|
|
