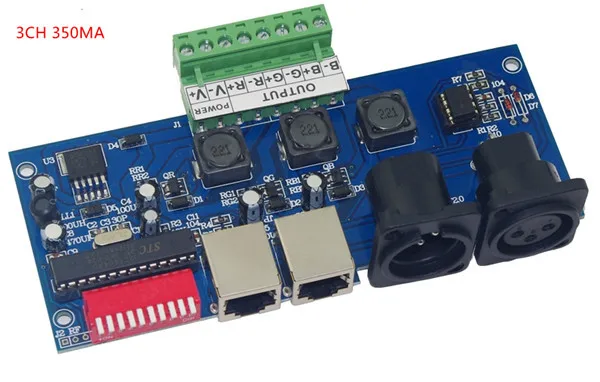

Высокая мощность постоянного тока 350мА * 3 канала DMX512 RGB контроллер 3CH декодер для

DMX512 декодер Руководство пользователя

I. Технические характеристики

Рабочая температура:-20-60

Напряжение питания: 12-24 В постоянного тока

Размер изделия: L140 * W60 * h30 мм

Вес нетто: 120 г

Вес брутто: 120 г

Режим подключения: Com350mA каждого цвета

II. Функция

1. Каждый Общий Контроллер DMX занимает 3 адреса DMX, принимает адрес переключателя кодирования, это бинарный переключатель с числовым кодом, который устанавливает оригинальный адрес DMX от 1 до 9,1, является самым низким, а 9-самым высоким, 511 кодов адресов могут быть установлены во всех. Оригинальный адресный код DMX, равное совокупное значение от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0. Например: если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третье и шестое значение переключателя кода от 1 до 9-32 + 4 + 1, то есть исходный код адреса DMX512-37.
2. Сигнал DMX может быть получен при кодировании switch FUN (10) = OFF.
3. Когда переключатель кодирования, что весело (10) включен. Его функция заключается в следующем:

4 Если переключатель кодирования 8 или 9, от 1 до 7-это выбор скорости, всего 8 шагов, описание следующее:

5. В то же время включено несколько переключателей, большое значение является стандартным.

IV. Информация о состоянии товара

1. Входное напряжение этого контроллера должно быть следующим. Характеристики, другие высоковольтные скорее всего разрушат его.
2. Никогда не подключайте два провода непосредственно в случае короткого замыкания.
3. Свинцовый провод должен быть подключен точно в соответствии с цветами, которые соединяют диаграмму.
4. Гарантия на этот товар составляет один год, в этот период взимается плата, но исключается искусственная ситуация повреждения.

Схема подключения V
