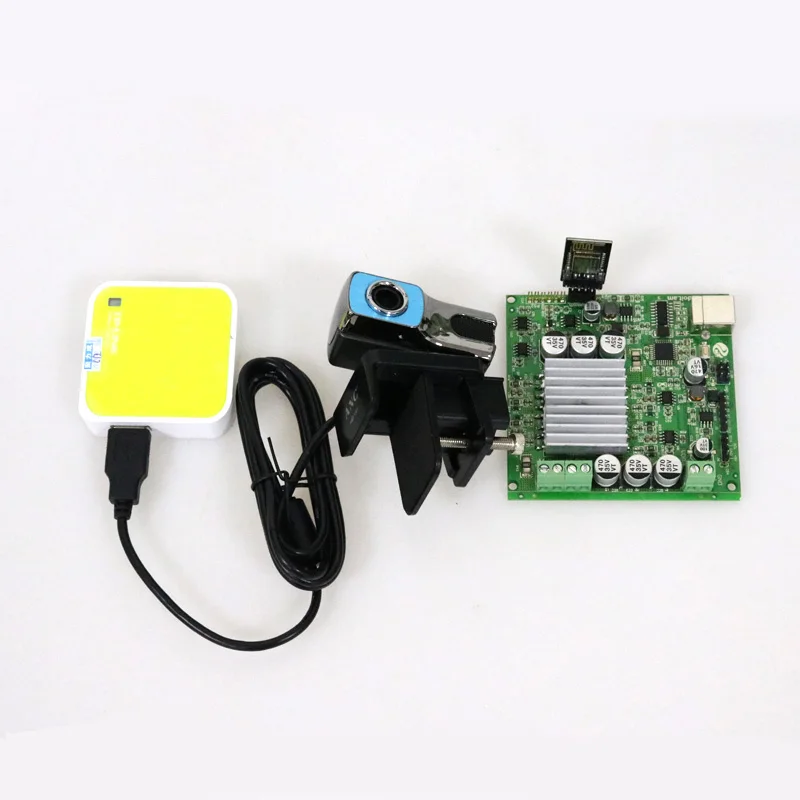

DOIT RC комплект видео контроллера с UNO + плата драйвера двигателя WiFi модуль ceera

DOIT RC комплект видео контроллера с UNO + плата драйвера двигателя WiFi модуль ceera

Введение:

• Эта плата-это плата управления, которая совместима с Arduino, а также щит для двигателя постоянного тока. Это очень подходит для управления большой мощности робота танка шасси автомобиля, показанные в наших магазинах.

Особенности:

• Большая мощность: максимальный ток может быть 20А, а мощность может быть 480 Вт;

• Большая нагрузка: Испытанная нагрузка 60 кг;

• Режим управления: wifi (по DT-06), Bluetooth (по HC-05) и PS2;

• 2 в 1 плата: это плата управления (совместима с Arduino), а также плата драйвера двигателя постоянного тока;

• Дальние расстояния: 100 м для Wi-Fi и 10 м или для bluetooth или ps2.

Описание опции:

• Эта плата может использоваться с модулем Wi-Fi, модулем Bluetooth и набором ручек для дистанционного управления четырехколесным приводом автомобиля;

• Версия Wi-Fi и версия Bluetooth требуют мобильный телефон для установки приложения и в настоящее время поддерживает только систему Android;

• По умолчанию соответствующая программа программируется в соответствии с опцией, и линия может управляться дистанционно в соответствии с инструкциями;

• Только плата драйвера: относится к отдельной приводной плате, без модуля Wi-Fi, модуля Bluetooth или ручного комплекта;

• Согласно фактическим измерениям, эта плата может управлять нагрузкой около 60 кг.

• Совместим с arduino, его можно использовать непосредственно путем укладки.

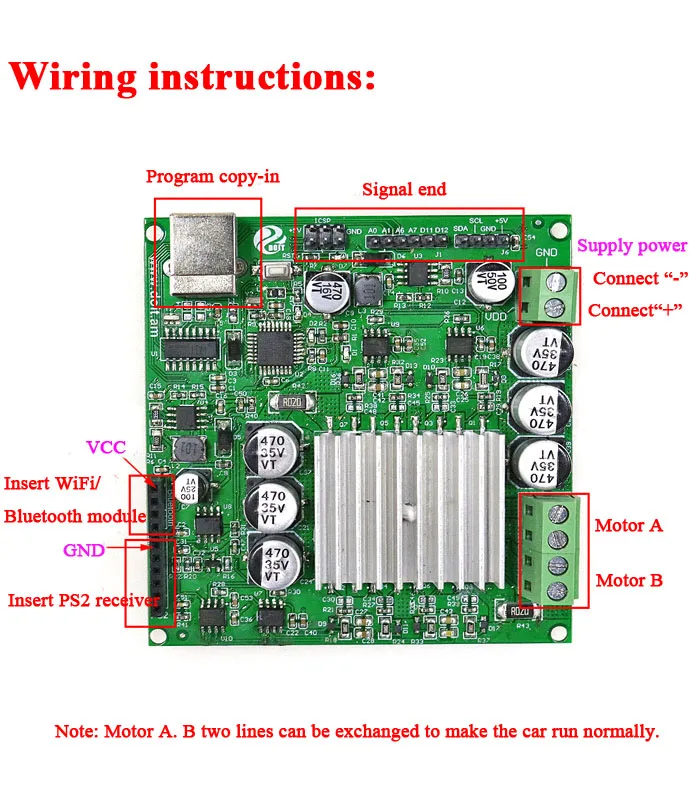

Модуль расширения, штыревая панель описание и схема:

• Мощный двигатель постоянного тока, внутренний встроенный ATMEGA328 в качестве блока управления приводом двигателя.

• На плате защищены ATMEGA328 одноchip компьютерный программирующий интерфейс (USB и ICSP двумя способами), удобное Программирование;

• Часть порта аналогового/цифрового сигнала для расширения и использования пользователя;

• Защищены Bluetooth и wifi интерфейс, наш модуль может быть непосредственно подключен к использованию;

• Сдержанный интерфейс ручки PS2, прямая вилка и использование;

• Резервный интерфейс I²c, в то же время приводит к использованию небольшого модуля питания (максимальный выходной ток не превышает 100 мА);

• Двусторонний выход двигателя постоянного тока, одиночный выходной максимальный ток 20А;

• Вход питания, максимальное напряжение постоянного тока 30 В. Вход питания не предназначен для защиты от обратного хода, ошибка проводки может привести к взрыву машины;

• Обнаружение программного обеспечения защиты от перегрузки по току на выходе двигателя, пороговое значение защиты программного обеспечения (получено ATMEGA328 Порт внешнего прерывания D2, конкретный расчет, пожалуйста, обратитесь к параметрам схематического дизайна, ток защиты может быть модификацией программного обеспечения ≤ 20a);

Список доставки:

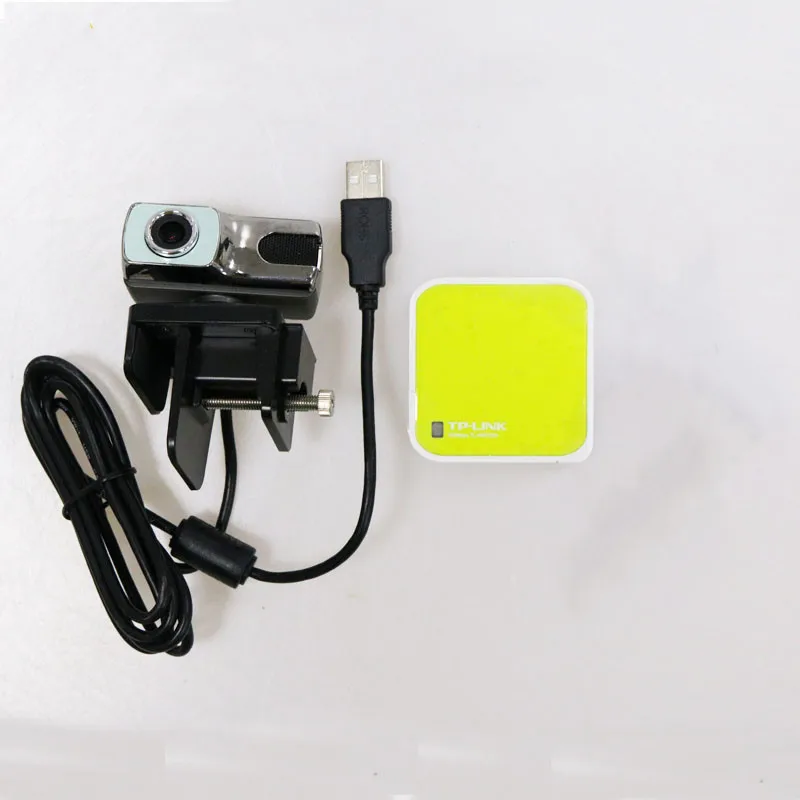

• Плата привода двигателя 2-в-1: 1 шт.
• WiFi модуль: 1 шт.
• Информация: 1 шт.
• Маршрутизатор: 1 шт.
• Бесплатная доставка: USB кабель

Изображения:

Используется для шасси бака ниже:
