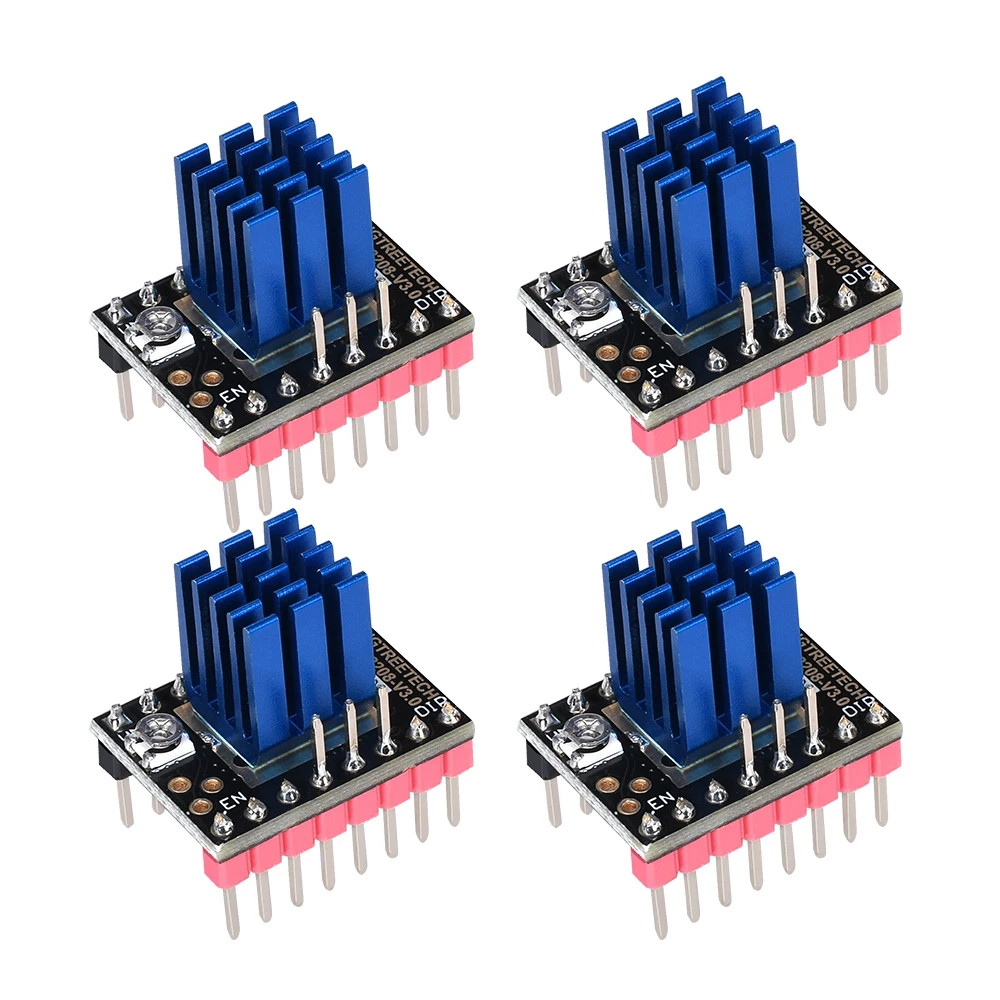

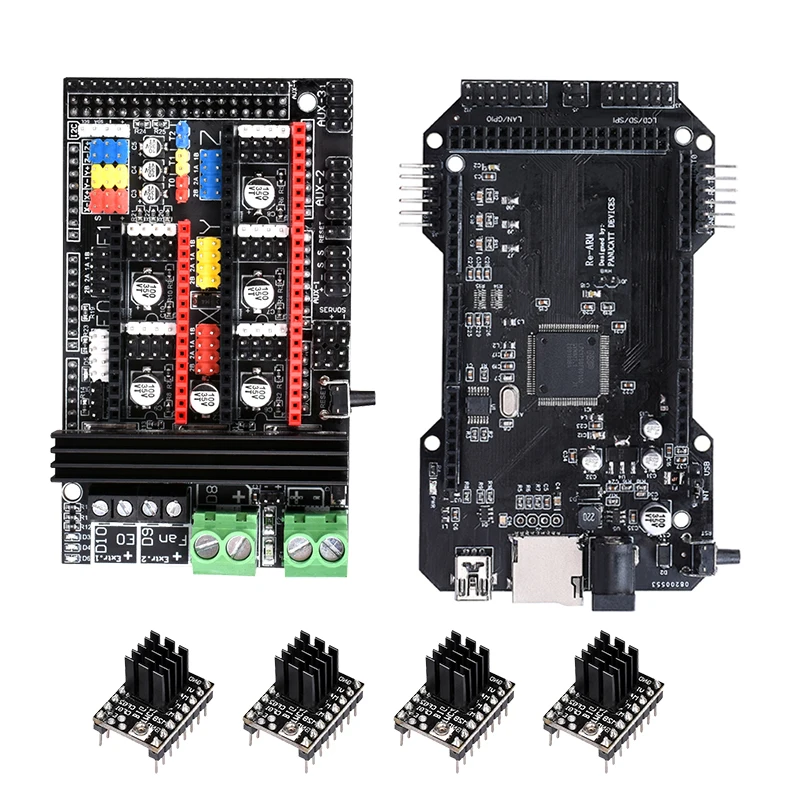

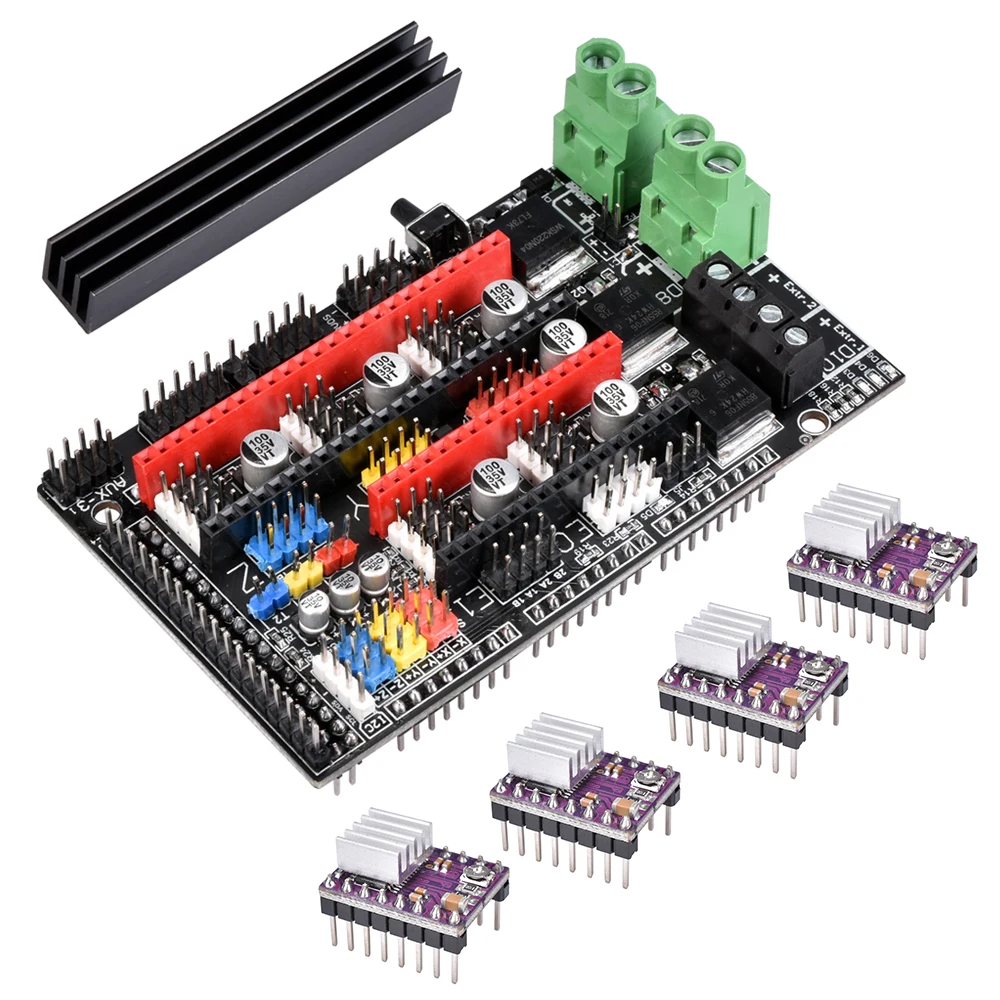

Ramps1.6 Plus + Re-ARM + 4 штA4988/DRV8825/TMC2208 шаг/TMC2100/TMC2130Шаг Драйверы

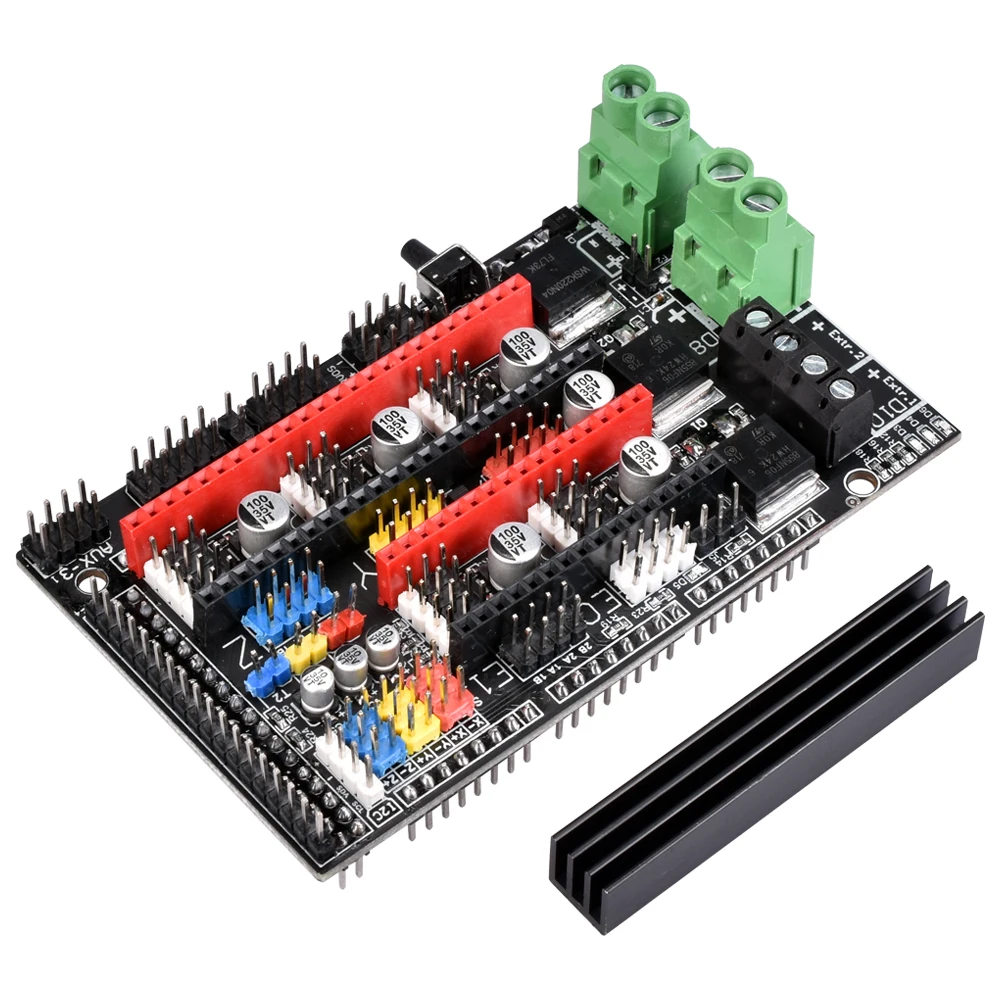

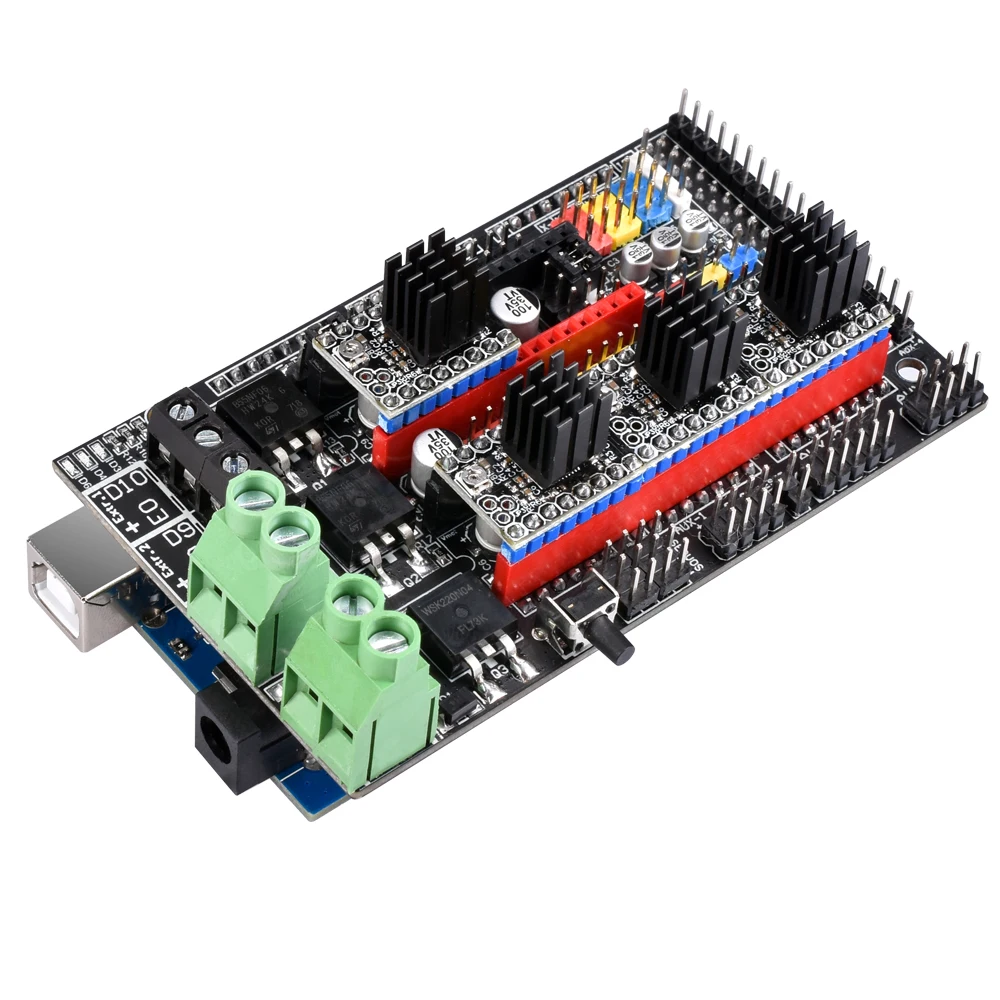

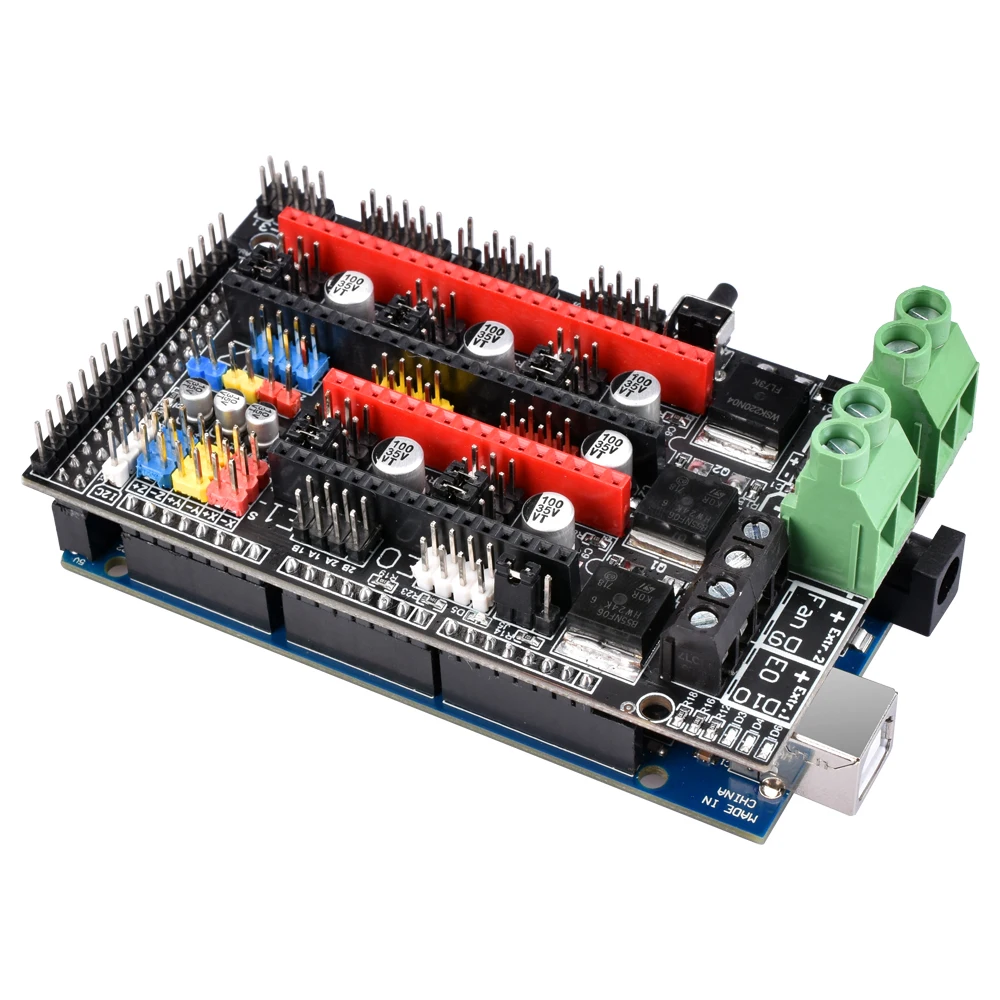

Ramps1.6 Plus (R6 +)

Введение

1.BIGTREETECH Ramps 1,6 plus-это в основном Новая плата адаптера ramps для обновления старого драйвера Ramps 1,6 с использованием сложного режима работы SPI.

2. BIGTREETECH Ramps 1,6 plus использует режим работы SPI, который может быть достигнут просто путем подключения и отключения колпачка перемычки. Это не только экономит сложный процесс проводки, но и экономит затраты на внешнюю проводку, что является экономичным и практичным.

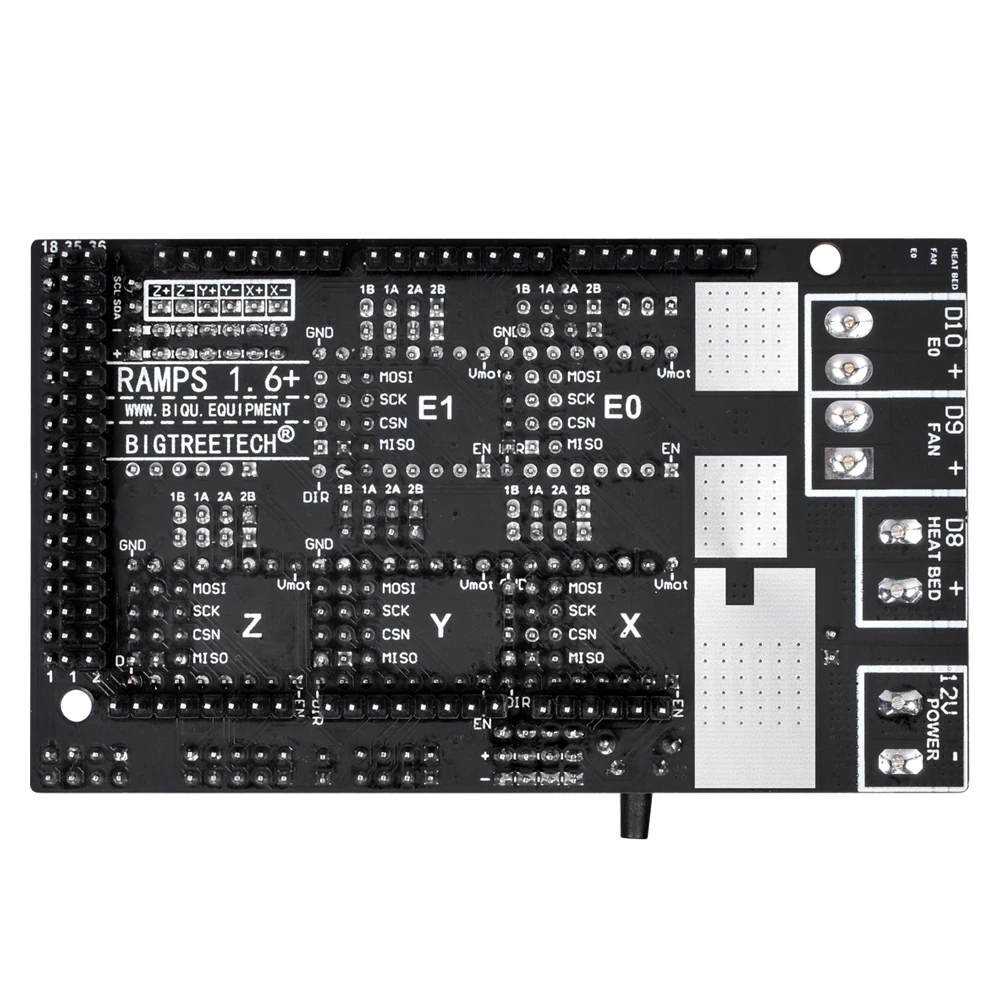

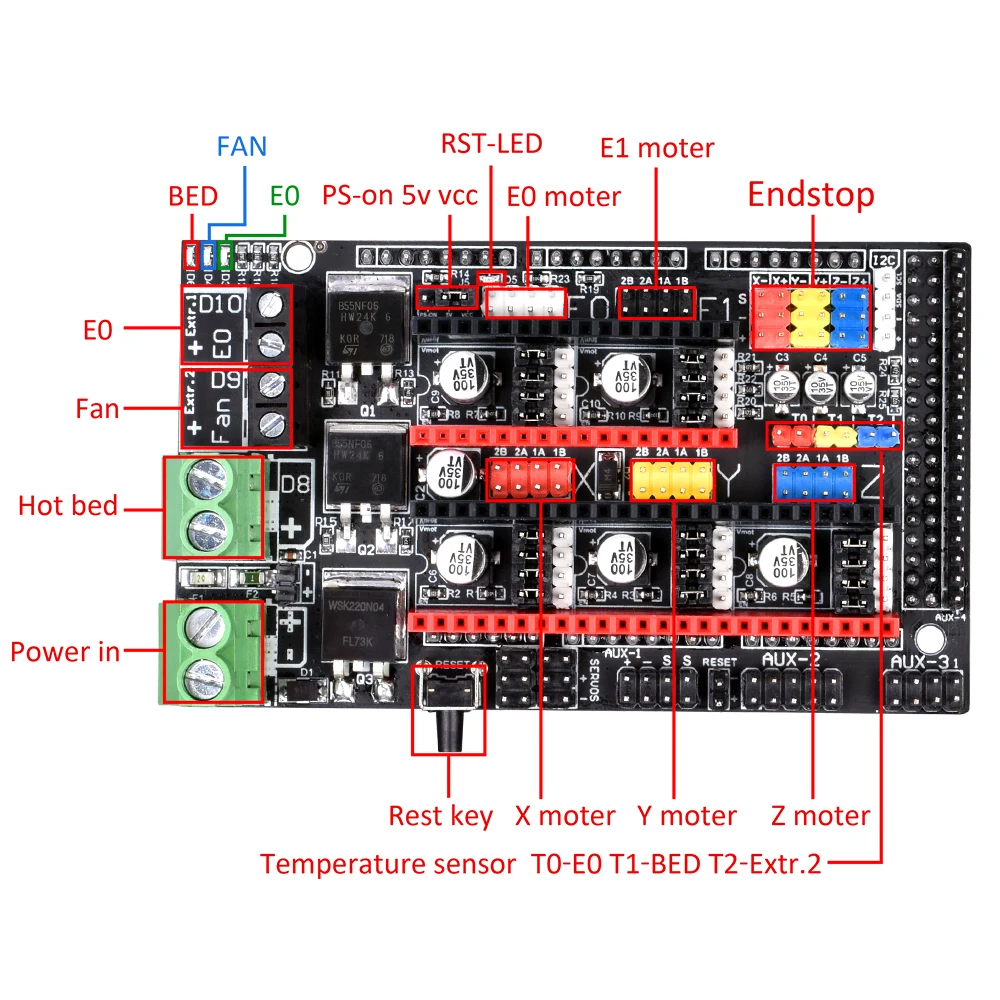

Особенности материнской платы

1. PCB имеет встроенный терминал выбора для вождения режима работы SPI и совместим с режимами шаг/DIR и SPI.

2. Части силового и теплового лопастей с использованием высокотокового терминала 30A, что в значительной степени может избежать ситуаций горения.

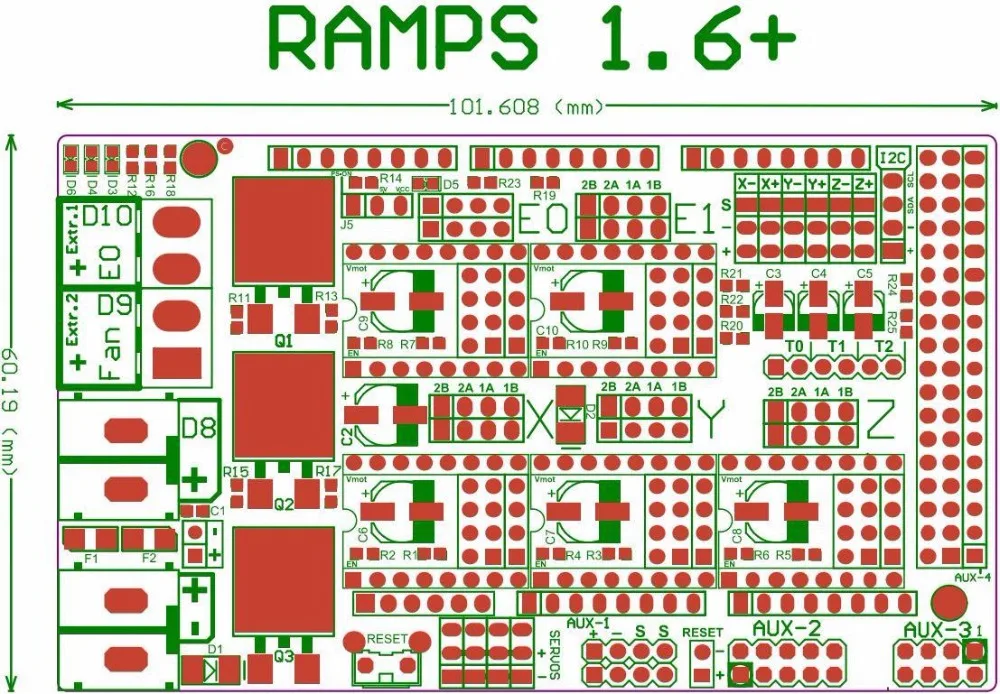

3. Более четкое Подключение провода после обновления нового верхнего слоя и нижнего слоя.

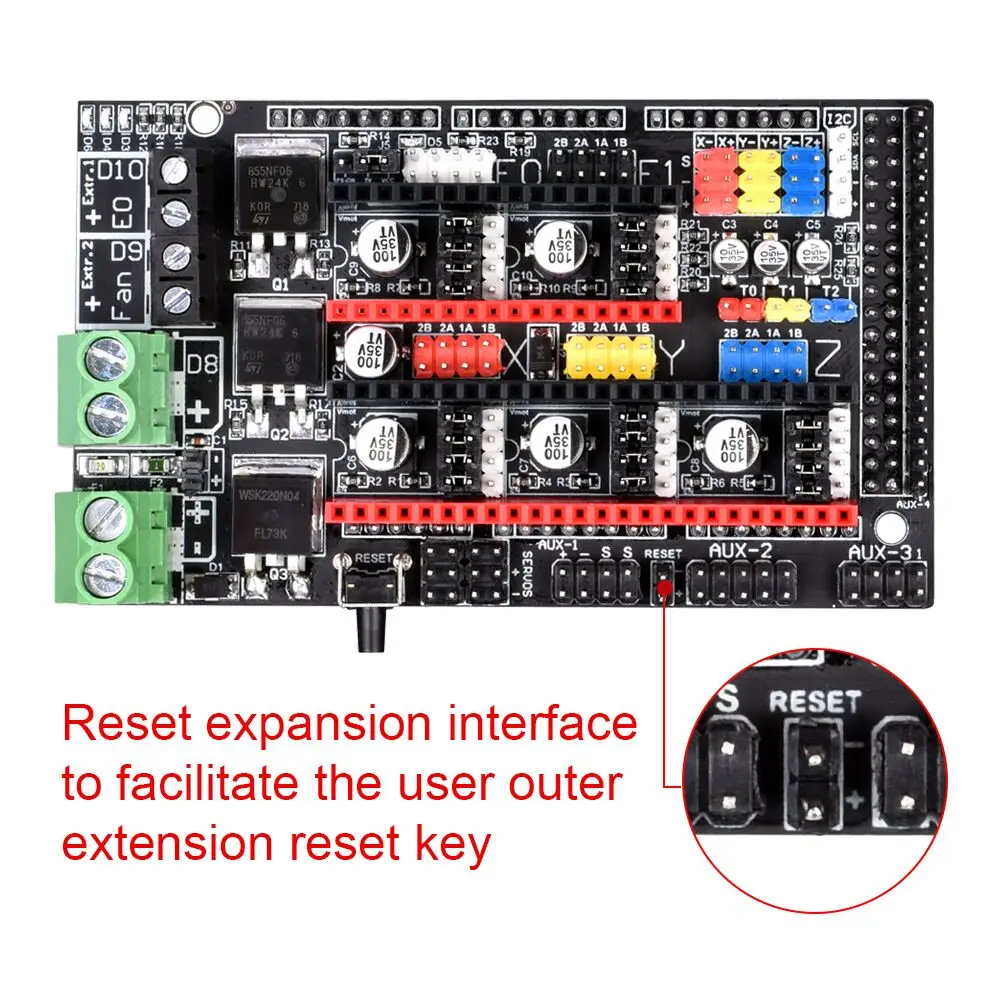

4. Добавление интерфейса расширения сброса, это удобно для пользователей, чтобы расширить кнопку сброса.

5. X, Y, Z, E0, E1 все используют параллельный двойной моторный интерфейс, так что плата может использоваться для большего типа машины.

6, используя сочетание цветного штифта и соединитель ряда, эффективно различая каждый функциональный интерфейс, красивый и практичный.

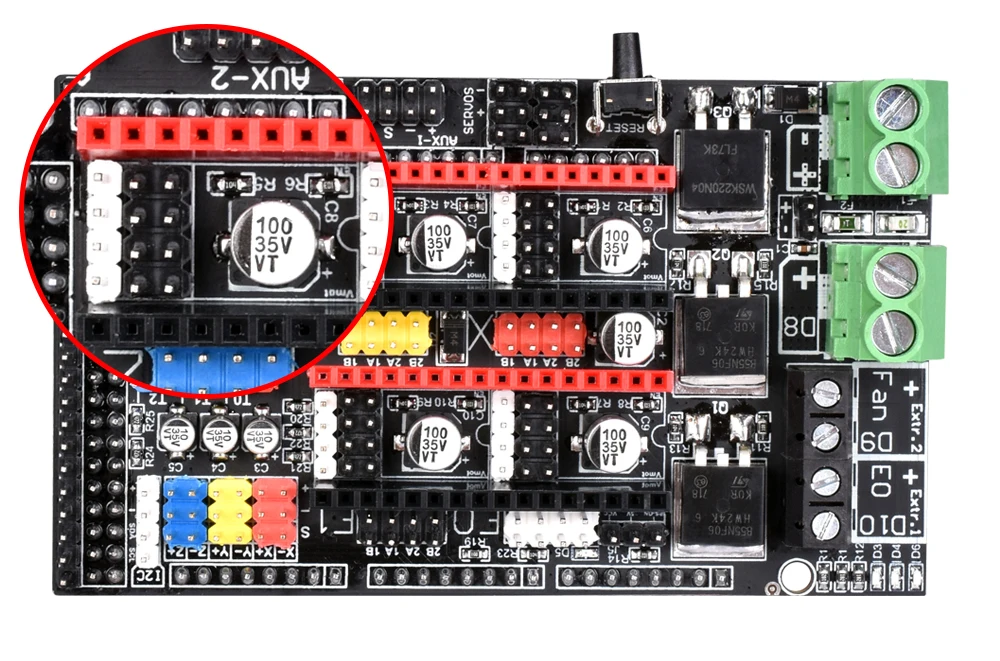

Выбор режима работы драйвера

Рабочая модель SPI:

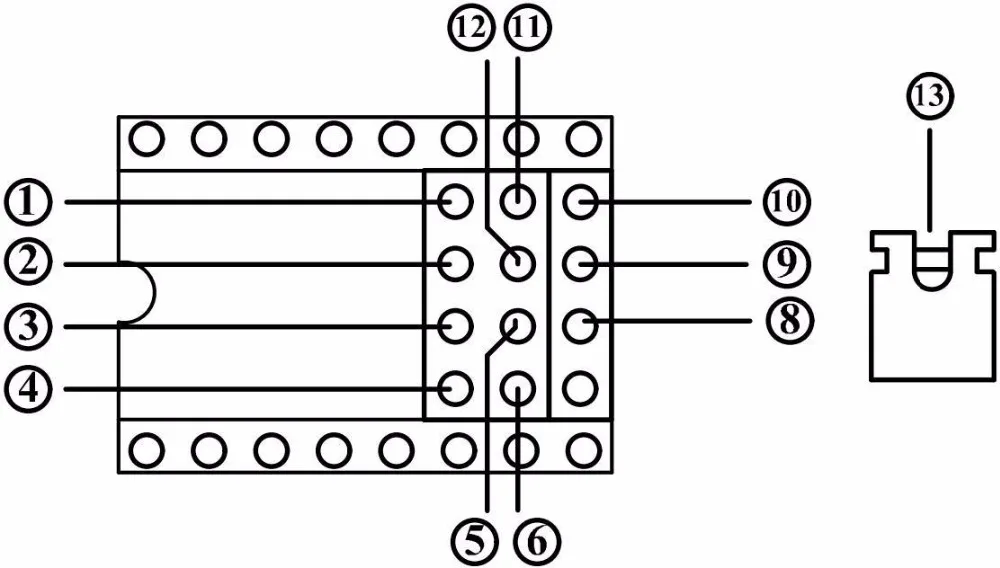

При использовании Модели Драйвера SPI: Подключите 1 и 11,2 и 12, 3 и 5, 4и 6 соответственно, используя четыре шт. 13 (колпачки для короткого замыкания).

SPI-это режим последовательной шины, где 1 соединение 11-MOSI, 2 подключения 12-SCK, 3 подключения 5-CSN, и 4 соединения 6-MISO; (Соответствующая индикация изображения).

Шаг/DIR (шаговый/направленный режим привода):

Рис. 11, 12 и 5 соответственно представляют MS1, MS2 и MS3 шагового/DIR режима (промежуточный конец выбора),8, 9 и 10-все VCC (высокий уровень); возьмите драйвер LV8729 в качестве примера. Подключите 5 (MS3) и 8 (высокий уровень) с помощью 13 (короткого замыкания крышки), драйвер работает в режиме шаг/DIR и это 16 подразделений.

Примечание: интерполяция режима MS1, MS2, MS3 и 8, 9, 10 В шаговом/DIR выбирается в соответствии с различными делениями различных драйверов.

Особое внимание

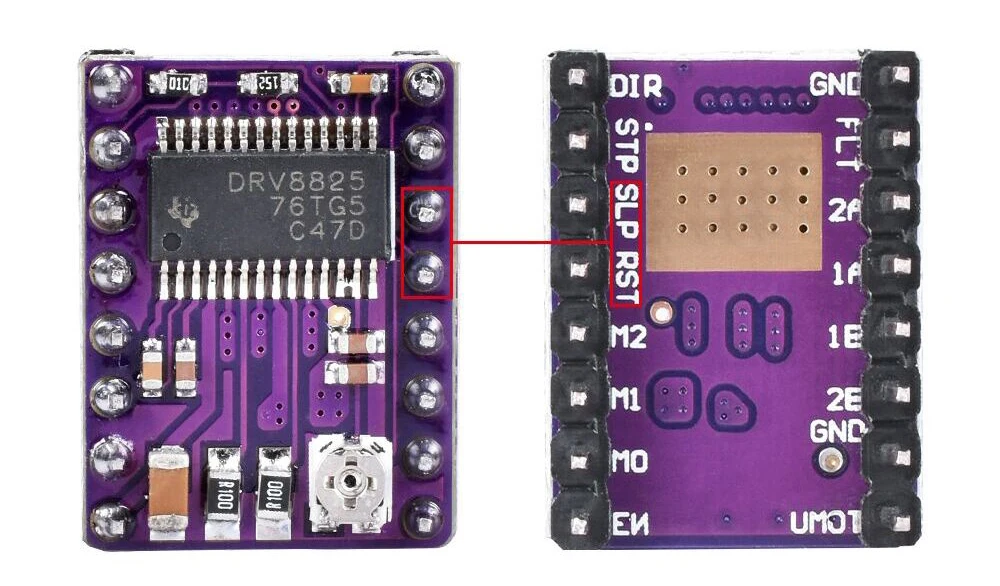

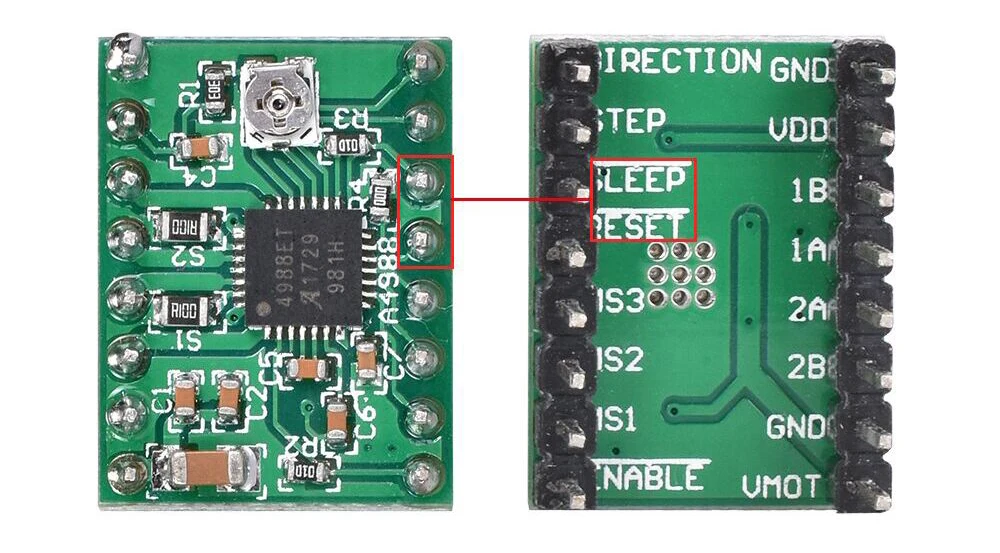

ТолькоA4988 И DRV8825 Особенные, поэтому вы должны припаять его, как показано на нашей фотографии, более того, в зависимости от формы разделения, перемычка черной части должна быть изменена на белую часть.

Как показано на рисунках, когда вы используете Ramps 1,6 Plus с A4988 и DRV8825, пожалуйста, припайте"Сон (SLP)"И"Сброс (RST)"Вместе. Спасибо!

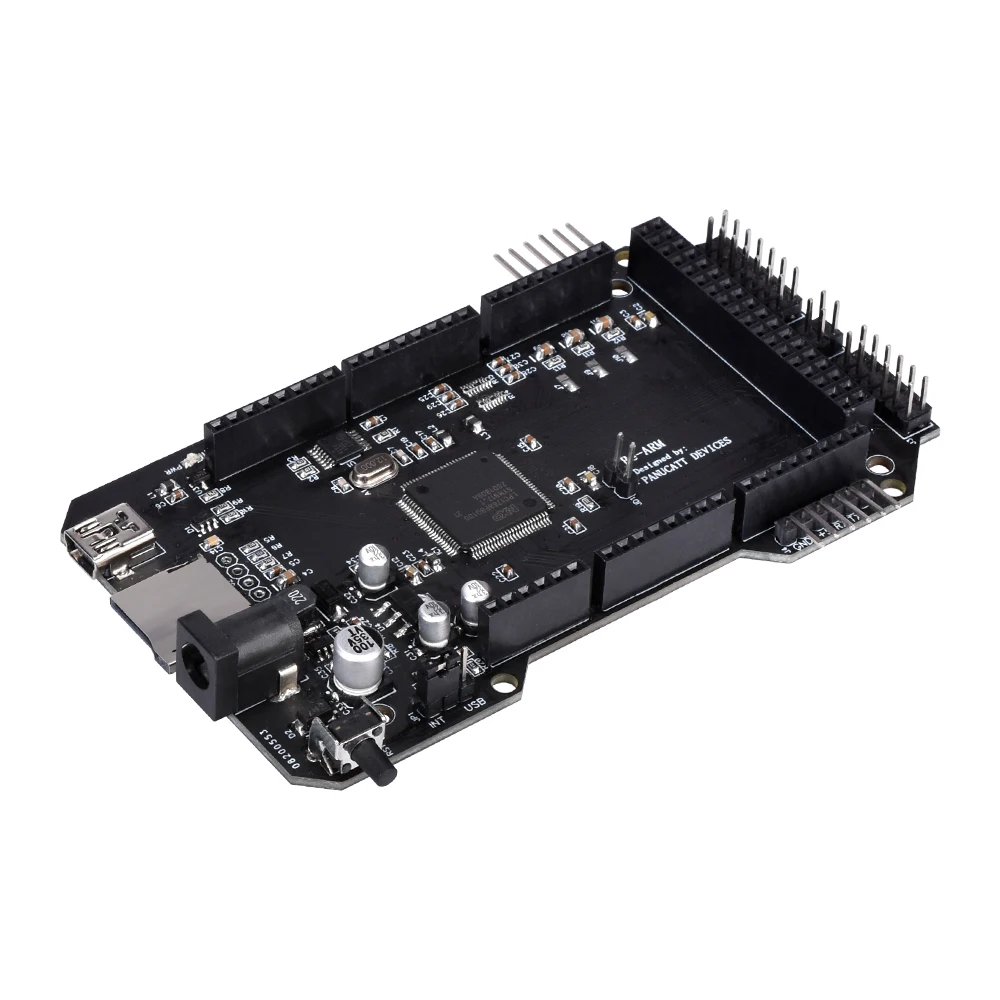

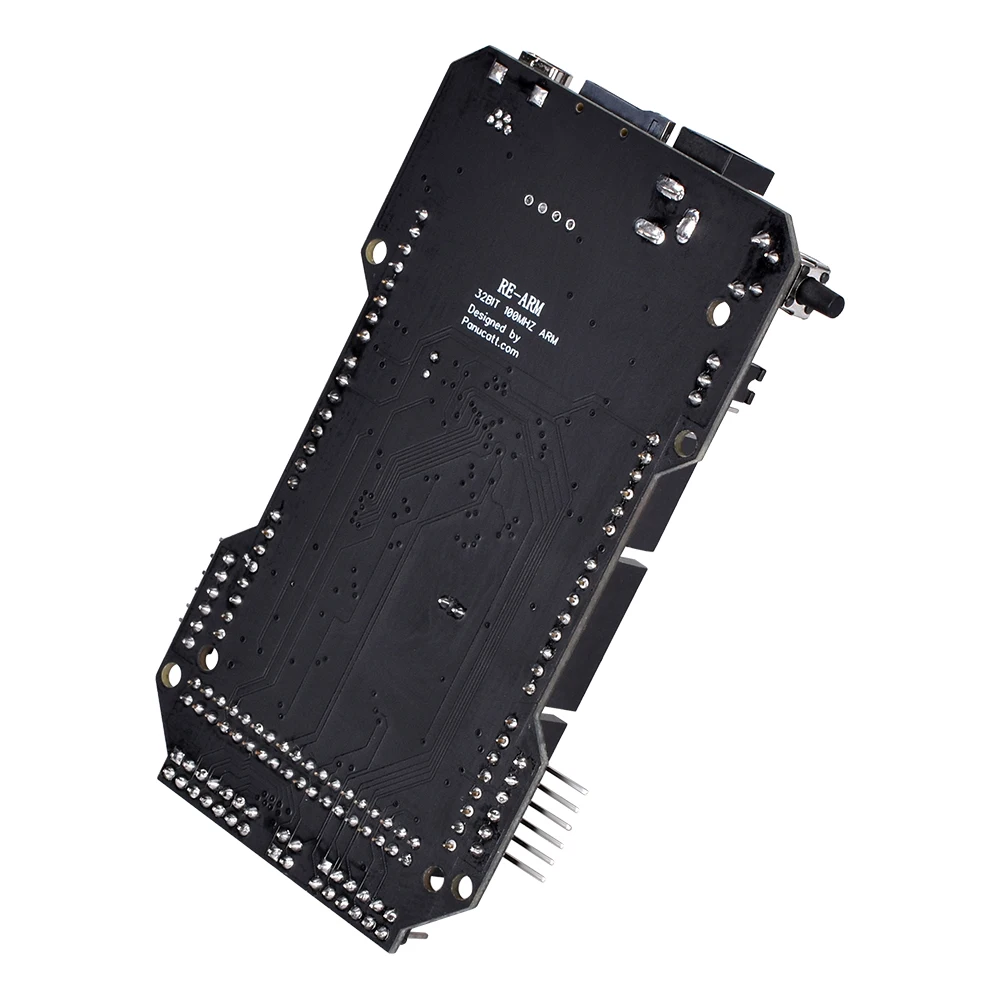

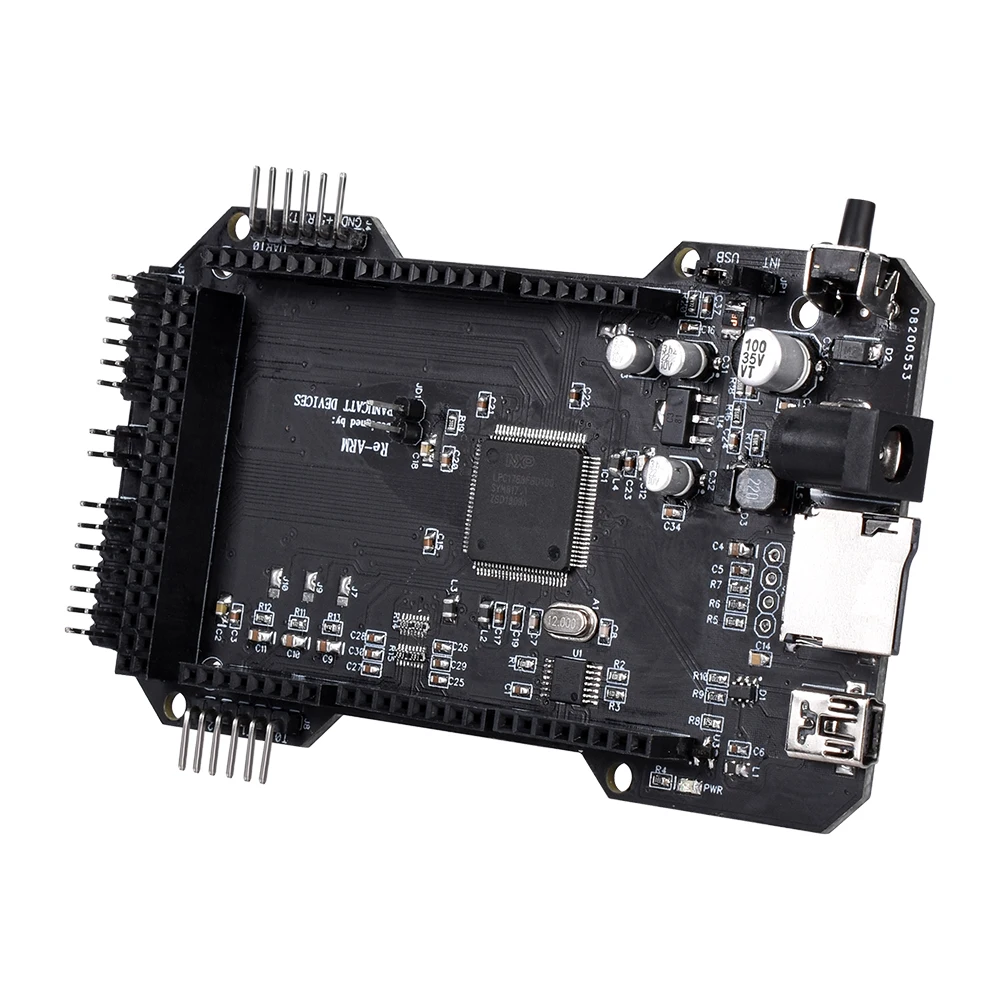

Арматурная доска

Введение

Re-arm-это контроллер рычага 100 МГц, 32-битный с популярной Arduino MEGA. Это сменная вилка для Arduino Mega в настройках RAMPS для быстрого и легкого обновления до 32-битного добра.

Он запускает потрясающую прошивку smoothhieware от Arthur Wolf.

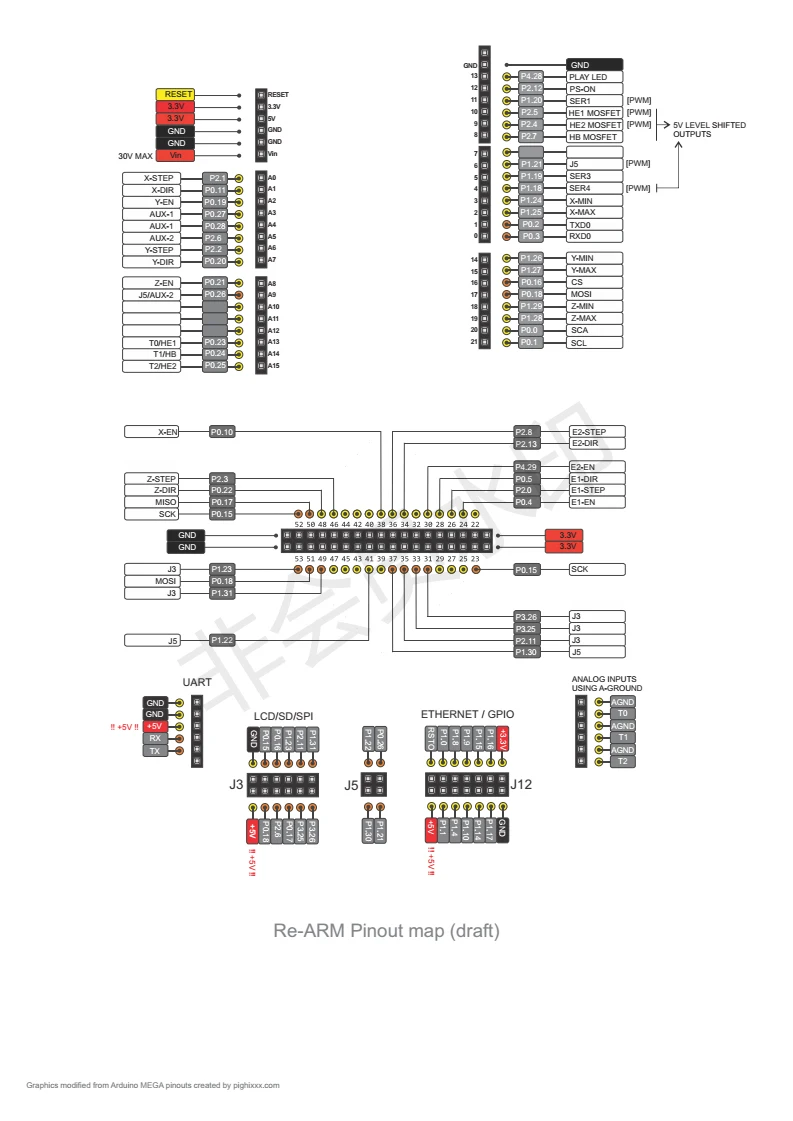

Детальная спецификация (ходовые пандусы)

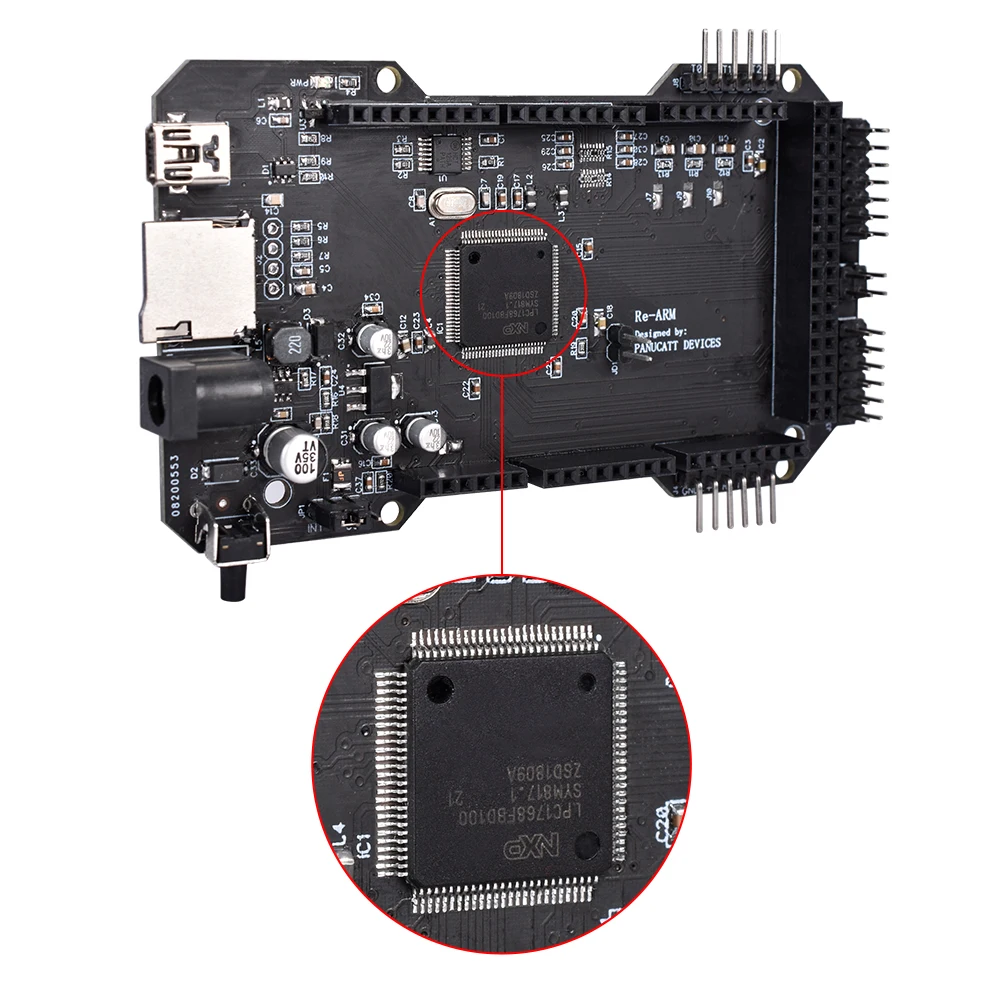

1. 32-разрядный процессор LPC1768 ARM.

2. 100 МГц, 512кб вспышка.

3. Мини-b USB-прототип фотографий показывает USB B.

4. Напряжение системы 3,3 В.

5. 10-30 в диапазон входного питания, с помощью винта или барреля jack.

6. 1 кровать с подогревом, 2 мотора Mosfet.

7. Слот для sd-карты для обновления прошивки и файла конфигурации.

8. 6 торцевых остановок, с фильтром и оттягиванием.

9. 3 входа термистора.

10. Поддержка SPI дисплеев, таких как Viki2 и mini Viki(direct) и RRD Graphic LCD(adapter).

11. Поддержка I2C и параллельных ЖК-дисплеев с использованием универсального адаптера от Jim Morris.

12. Пробой заголовка для дочерней платы модуля Ethernet (RJ45).

Преимущество

1. Более мощный процессор. Более высокая скорость подачи!

2. Работает гладко.

3. Простая конфигурация с помощью текстового файла на sd-карте, нет необходимости загружать прошивку каждый изменения настроек.

4. Sd-карта отображается как диск в windows. Легко перетаскивать новую прошивку или редактировать файл конфигурации.

5. Способен работать с небольшими шаговыми драйверами micro-step. Как драйвер 1/128 micro-stepping SD6128.

6. Доступный дополнительный модуль Ethernet RJ45.

7. Запуск графических LCDs с вашими Deltas без икоты.

8. Запуск 2 sd-карт, один для настроек и прошивки (на плате), а другой для загрузки файлов (на ЖК-дисплее).

9. 5 В толерантных контактов, за исключением аналоговых входов, которые находятся на 3,3 В.

10. Фильтруемые торцевые входы.

11. Возможность запуска CNCs, лазерных резаков и 3D принтеров.

Подробнее о Ramps1.6 Plus:

Https:/store/product/3D-Printer-Control-board-Ramps1-6-Plus-Motherboard-upgrade-Ramps1-6-applicable-to-A4988-TMC2208-TMC2130/2191056_32955078996.html?spm=2114.12010612.8148356.9.3ff27739RfAFu6

См. Более подробную информацию о Re-ARM:

Https:/store/product/3D-Printer-Parts-RE-ARM-32-Bit-Motherboard-Clone-Mega2560-upgrade-for-Ramps1-4-1-5/2191056_32954276264.html?spm=2114.12010612.8148356.7.14815b9eldQ8kY

Примечание:

Когда вы используете DIY TMC2130 с повторным рычагом, вы можете использовать только режим шаг/DIR, потому что повторный рычаг не поддерживает модель SPI и старые ЖК-экраны. Например, ascreen имеет 2 соединительных линии.

Если вы хотите использовать TMC2130 SPI и изменить прошивку, вы можете проверить по этой ссылке: //youtu.be/TtYmx60rZh0

(Как использовать повторную рукоятку и RAMPS 1,6 + plus с драйверами TMC2130 с полным графический ЖК-дисплей.)
