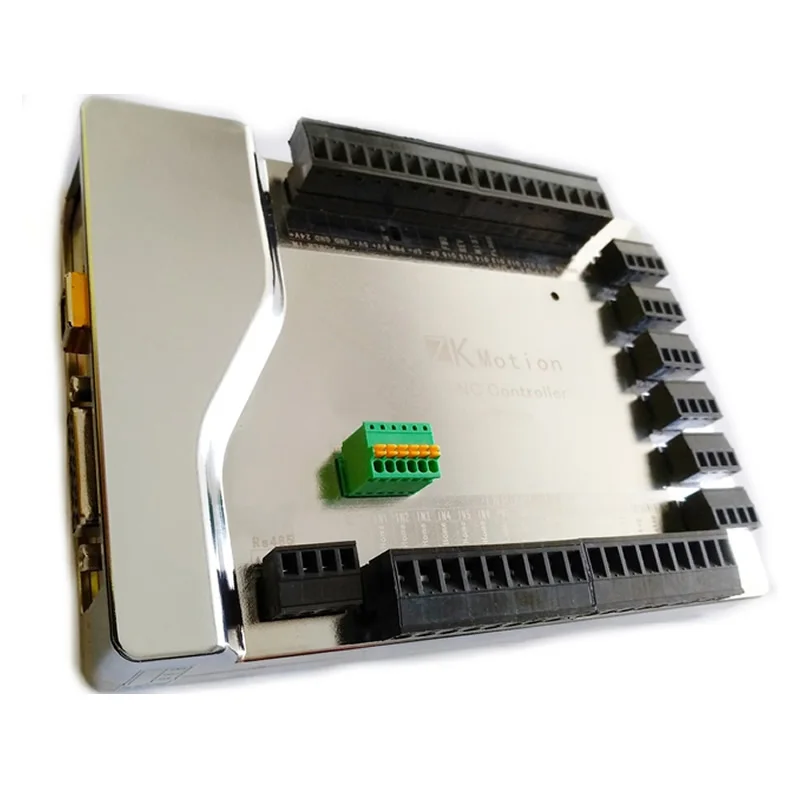

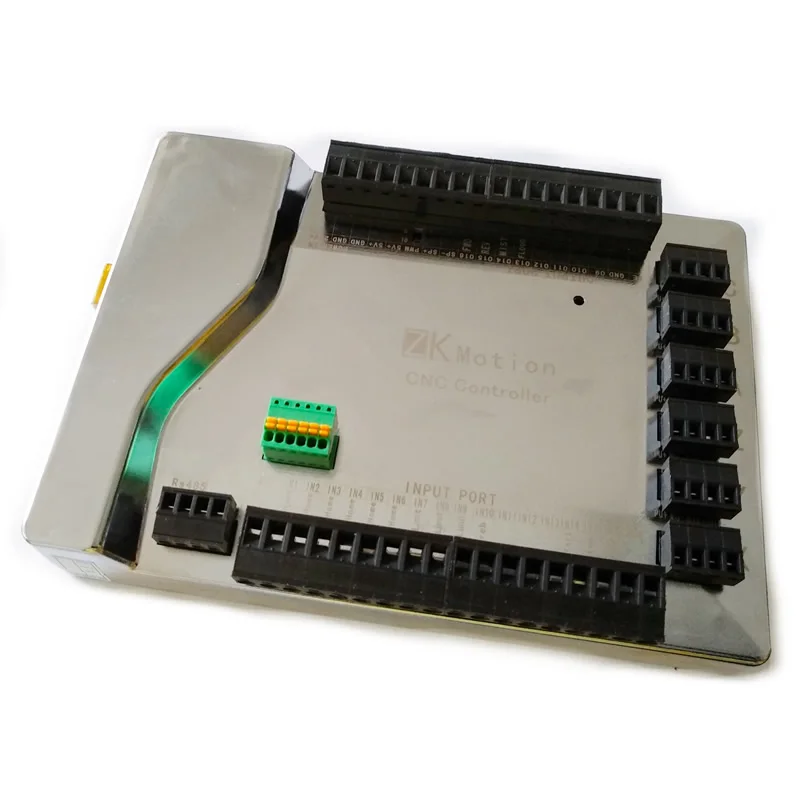

NMotion обновленная ZK точка управления движением Carter:   Поддерживает все версии Mach 3, включая последнюю версию.   Поддержка всех версий Windows, включая Windows 8 WIN10   USB не требует драйвера. Все версии Windows plug-and-play, поддержка hot plug.   Шина USB использует высококлассную изоляцию магнитного чипа, что действительно ценно. Это отличается от изоляции оптрона обычной карты управления входом и выходом. Он обеспечивает супернадежность и абсолютно гарантирует безопасность компьютера, USB. В то же время, это гарантирует супер ЕМС возможность защиты от помех.   Один чип, система более обтекаемая, более стабильная, чем общий метод обработки нескольких чипов.   Двухъядерный ультра-высокой скорости Процессор (одноядерный Максимальная основная частота 204 МГц) обладает большим резервирования в эксплуатации и обработку. Выходная частота 1000 кГц на ось под 3 оси связь, 750 кГц на ось под 4-осевой связь и 500 кГц максимальный импульсный Частота мерцания 6-осевой связь может быть подключен к сервоприводом/шаг.

>Размер буфер управления движением может быть установлен, чтобы гарантировать, что самый быстрый цикл интерполяции также может работать стабильно, и компьютер может работать плавно, когда нагрузка слишком тяжелая.

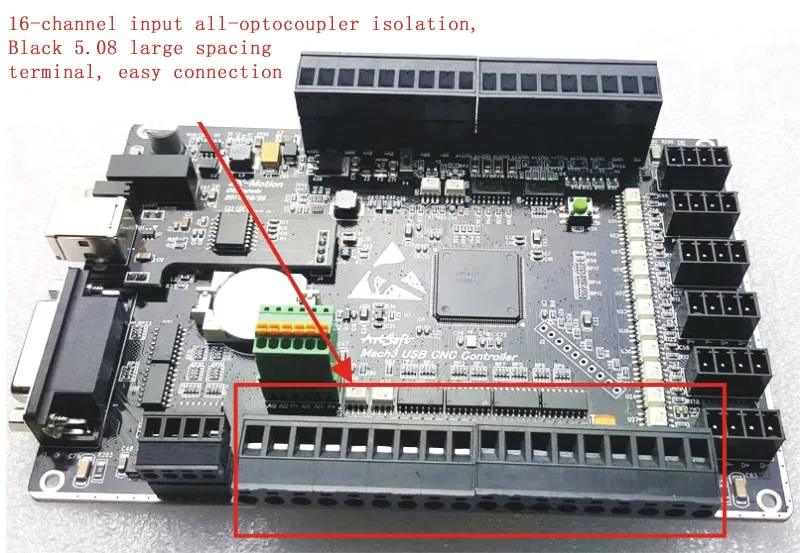

>С 16 изолированными входными портами, интерфейс ввода более простой, доступны сухое и влажное контакты портов, и подключение более простое. Для сухого контакта необходимо только подключить физический переключатель к линии заземления. Все 16 входных портов имеют сигнальную индикацию. Светильник включен для низкого уровня, и установка проста и ясна.

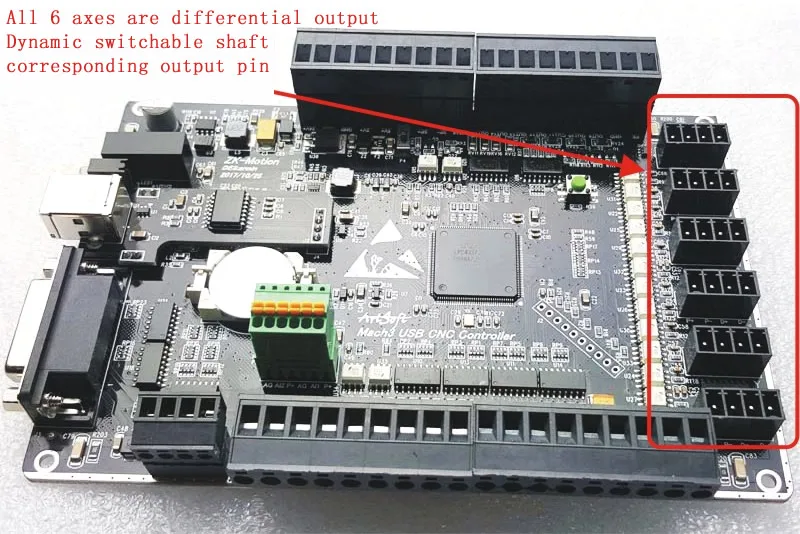

  > Он имеет максимум 24 выходных порта (8 автономных, расширяемых RS485), 32 входных порта (16 автономных, расширяемых 16 RS485).   Выходной порт (изоляция) регулировки скорости ШИМ может быть установлен с частотой ШИМ и циклом работы 0-1000, постоянно регулируемым.   С функцией измерения скорости, фактическая скорость шпинделя может быть отображена на интерфейсе Mach3 в реальном времени, и измерение является точным и стабильным.   Печатная плата тщательно построена инженерами, и уровень дизайна прозрачный с первого взгляда.   С пространством NVRAM 256 байт, оно может сохранять значения координат и обрабатывать Номера линий 6 осей. В следующий раз, когда включите питание, нет необходимости находить нуль.   Все выходы оси движения представляют собой дифференциалы, которые могут быть подключены к высокоскоростному входному порту сигнала сервопривода.

> Вспомогательная ось может быть установлена для поддержки double X, double Y и double Z. Мягкий лимит для нижней обработки, более безопасная система

Обновление программного обеспечения очень удобно, есть кнопка аварийной очистки, щетка для прошивки, щетка USB очень удобна, не беспокойтесь о том, что Кисть может быть обновлена через USB.

Изолирующая шина RS485, расширенный вход/выход или сервопривод, положение чтения, линейка решетки и т. д. (требуется индивидуальная разработка)

Общая изоляция, все входы и выходы изолированы от ядра управления движением, а высокоскоростная изоляция 10 м оптрона используется для импульсной изоляции. Поддержка однократного и двухимпульсного режима

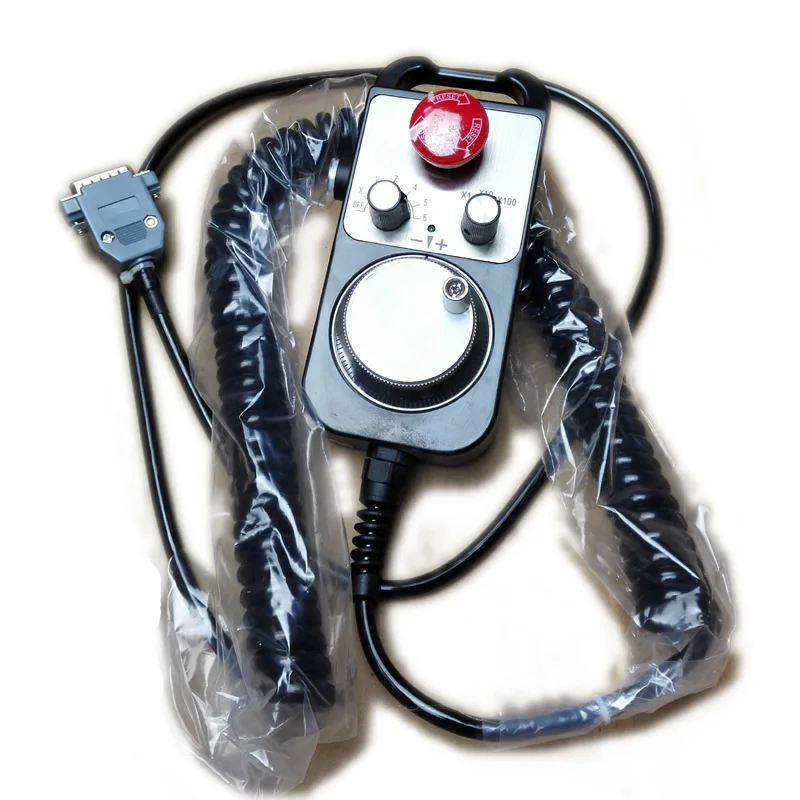

Обновление ZKMotion и nMotion в основном состоит из следующих точек: 1. Импульсный выход обладает высокой скорости 10 м изоляция оптопары для достижения 3-axis 1000 кГц, 4-осевая машина 750 кГц и 6-axis 500 кГц скорости на ось. 2. Выход 8 маршрута полностью изолирован, первоначально 4 маршрута, интерфейс маховика полностью изолирован, первоначально нет изоляции. 3. Интерфейс на входе принимает только переключатели NPN или контактные выключатели сухоузлового типа, без сопротивления серии и неограниченного напряжения. Это был оригинальный совместимый дизайн 5VPNP и NPN, и многие проводки людей не могли бы. 4. С RS485 интерфейс шины, по умолчанию расширение 8-канальный видеорегистратор I/O плата расширения может быть непосредственно стыковка и док servo считыватель также могут быть разработаны в соответствии с требованиями. Код данных. Или линейка подключения решетки шины.

Вопросы и ответы:

1. Вопрос: Как установить программное обеспечение? Ответ: В настоящее время программное обеспечение nMotion изготовило специальное программное обеспечение для установки. Есть простые файлы установки китайской культуры на сетевом диске Baidu, которыми делится. Просто скачайте и установите их напрямую. 2. Вопрос: Как использовать карту управления? Ответ: вам нужно быть терпеливыми, чтобы прочесть инструкции. В инструкциях показано использование импульсных портов, входных портов и выходных портов, а также дополнительных функций. Пожалуйста, подождите немного, чтобы увидеть, что карта управления, как правило, питается от 24 В постоянного тока. Специально, см. Инструкции по соответствующим продуктам, компьютерному подключению USB и установленной Mach3. Программное обеспечение может работать после того, как Сброс будет нормальным. Как правило, он может перемещаться, когда соединена линия управления направлением импульса. 3. Вопрос: каков джиттер при обработке карты управления? Ответ: В общем, конфигурация программного обеспечения не подходит, за исключением того, что производительность компьютера слишком низка, это, как правило, вызвана ошибка открытия функции «постоянной линейной скорости резки». Выключите функцию «постоянной линейной скорости резки» на страничке «Настройки». Конечно, есть также основания для ошибки в открывании других функций. Необходимо оценить, в зависимости от фактической ситуации, и перейти к изгибам, установленным точками. В целом, поэтому вы колебляетесь. 4. Вопрос: карта управления не будет перемещаться после работы в течение одного часа? Ответ: код активации обычно транспортируется до отправки контрольной карты. Если код активации не включен, свяжитесь с магазином и отправьте соответствующий код активации, соответствующий коду SN. 5. Вопрос: каков лимит входного порта, где находится origin и как его подключить? Ответ: В настоящее время, карты управления сделали много схем проводки, например, для более детального рисования, 16 функций входного порта такие же на практики, все они выполнены с помощью настройки программного обеспечения, поэтому нам нужно терпеливо смотреть на использование порта ввода инструкции. 6. Вопрос: Как подключить выходной порт и как его использовать? Ответ: все версии выходных портов представляют собой Выход NPN транзистора, то есть только эффект тяги по току, без выхода напряжения, поэтому не ставьте значение выходного напряжения. 7. Вопрос: Как подключить конвертер шпинделя? Ответ: инвертор используется для привода шпинделя. Контроллер регулирует частоту, отправляя сигнал напряжения в конвертер. Есть только один сигнал напряжения, сигнал положительного и обратного управления. Проводка очень проста. Конкретные проводки определяется не контроллер. Посмотрите на руководство преобразователя. Как правило, руководство конвертера четкое, и некоторые параметры конвертера более ясны. Вы также можете прочитать инструкции по конвертер, прежде чем вы можете использовать их, как, например, Настройка внешнего напряжения для того чтобы контролировать частота постоянного тока в переменный конвертер, удобный емкостный Мини-стилус, служащий также в порт управления, вперед, назад или другое. Например, в конвертере есть две клеммы, GND и COM, которые необходимо короткое замыкание. Они подключены к земле источника питания платы управления. X2 обращен вспять. При подключении к O15 Плата управления, X1 может быть подключен к PWM терминал контроля напряжения терминал VI O16 конвертер. Превалирует ручной Преобразователь частоты.) uuuuuuuuuuuu 8. Почему не может быть подключен маховик? Ответ: 1. Нажмите клавишу TAB, чтобы выйти из вспомогательной панели MPG, нажмите на режим MPG/режим кромки/режим челнока (разные версии интерфейса). 2. Нажмите белую кнопку на колесах с внезапной остановкой, чтобы удержать Селекторное соотношение оси работы. 3) Нажмите белую кнопку сбоку, чтобы удержать рабочее колесо, и оно будет остановлено, как только оно расслабится. 9. Есть ли Кнопка аварийной остановки на маховике, не отвечающая? Ответ: Кнопка аварийной остановки на маховике эквивалент IN17 на входном порте, то есть, порт ESTOP № 2, pin-номер 17, версия ZM-Motion является высокоэффективной, версия nMotion V5 имеет низкий уровень эффективности, вы можете проверить и настроить эффективный уровень.                   NMotion обновленная ZK точка управления движением Carter: Поддерживает все версии Mach 3, включая последнюю версию. Поддержка всех версий Windows, включая Windows 8 WIN10 USB не требует драйвера. Все версии Windows plug-and-play, поддержка hot plug. Шина USB использует высококлассную изоляцию магнитного чипа, что действительно ценно. Это отличается от изоляции оптрона обычной карты управления входом и выходом. Он обеспечивает супернадежность и абсолютно гарантирует безопасность компьютера, USB. В то же время, это гарантирует супер ЕМС возможность защиты от помех. Один чип, система более обтекаемая, более стабильная, чем общий метод обработки нескольких чипов. Двухъядерный ультра-высокой скорости Процессор (одноядерный Максимальная основная частота 204 МГц) обладает большим резервирования в эксплуатации и обработку. Выходная частота 1000 кГц на ось под 3 оси связь, 750 кГц на ось под 4-осевой связь и 500 кГц максимальный импульсный Частота мерцания 6-осевой связь может быть подключен к сервоприводом/шаг.

>Размер буфер управления движением может быть установлен, чтобы гарантировать, что самый быстрый цикл интерполяции также может работать стабильно, и компьютер может работать плавно, когда нагрузка слишком тяжелая.

>С 16 изолированными входными портами, интерфейс ввода более простой, доступны сухое и влажное контакты портов, и подключение более простое. Для сухого контакта необходимо только подключить физический переключатель к линии заземления. Все 16 входных портов имеют сигнальную индикацию. Светильник включен для низкого уровня, и установка проста и ясна.

> Он имеет максимум 24 выходных порта (8 автономных, расширяемых RS485), 32 входных порта (16 автономных, расширяемых 16 RS485). Выходной порт (изоляция) регулировки скорости ШИМ может быть установлен с частотой ШИМ и циклом работы 0-1000, постоянно регулируемым. С функцией измерения скорости, фактическая скорость шпинделя может быть отображена на интерфейсе Mach3 в реальном времени, и измерение является точным и стабильным. Печатная плата тщательно построена инженерами, и уровень дизайна прозрачный с первого взгляда. С пространством NVRAM 256 байт, оно может сохранять значения координат и обрабатывать Номера линий 6 осей. В следующий раз, когда включите питание, нет необходимости находить нуль. Все выходы оси движения представляют собой дифференциалы, которые могут быть подключены к высокоскоростному входному порту сигнала сервопривода.

> Вспомогательная ось может быть установлена для поддержки double X, double Y и double Z. Мягкий лимит для нижней обработки, более безопасная система

Обновление программного обеспечения очень удобно, есть кнопка аварийной очистки, щетка для прошивки, щетка USB очень удобна, не беспокойтесь о том, что Кисть может быть обновлена через USB.

Изолирующая шина RS485, расширенный вход/выход или сервопривод, положение чтения, линейка решетки и т. д. (требуется индивидуальная разработка)

Общая изоляция, все входы и выходы изолированы от ядра управления движением, а высокоскоростная изоляция 10 м оптрона используется для импульсной изоляции. Поддержка однократного и двухимпульсного режима

Обновление ZKMotion и nMotion в основном состоит из следующих точек: 1. Импульсный выход обладает высокой скорости 10 м изоляция оптопары для достижения 3-axis 1000 кГц, 4-осевая машина 750 кГц и 6-axis 500 кГц скорости на ось. 2. Выход 8 маршрута полностью изолирован, первоначально 4 маршрута, интерфейс маховика полностью изолирован, первоначально нет изоляции. 3. Интерфейс на входе принимает только переключатели NPN или контактные выключатели сухоузлового типа, без сопротивления серии и неограниченного напряжения. Это изначально Совместимость дизайн из хлопка 5vpnp и силовые Транзисторы NPN и много электрические люди не будет. 4. С RS485 интерфейс шины, по умолчанию расширение 8-канальный видеорегистратор I/O плата расширения может быть непосредственно стыковка и док servo считыватель также могут быть разработаны в соответствии с требованиями. Код данных. Или линейка подключения решетки шины.

Вопросы и ответы:

1. Вопрос: Как установить программное обеспечение?Ответ: В настоящее время программное обеспечение nMotion изготовило специальное программное обеспечение для установки. Есть простые файлы установки китайской культуры на сетевом диске Baidu, которыми делится. Просто скачайте и установите их напрямую.2. Вопрос: Как использовать карту управления?Ответ: вам нужно быть терпеливыми, чтобы прочесть инструкции. В инструкциях показано использование импульсных портов, входных портов и выходных портов, а также дополнительных функций. Пожалуйста, подождите немного, чтобы увидеть, что карта управления, как правило, питается от 24 В постоянного тока. Специально, см. Инструкции по соответствующим продуктам, компьютерному подключению USB и установленной Mach3.Программное обеспечение может работать после того, как Сброс будет нормальным. Как правило, он может перемещаться, когда соединена линия управления направлением импульса.3. Вопрос: каков джиттер при обработке карты управления?Ответ: В общем, конфигурация программного обеспечения не подходит, за исключением того, что производительность компьютера слишком низка, это, как правило, вызвана ошибка открытия функции «постоянной линейной скорости резки». Выключите функцию «постоянной линейной скорости резки» на страничке «Настройки». Конечно, есть также основания для ошибки в открывании других функций. Необходимо оценить, в зависимости от фактической ситуации, и перейти к изгибам, установленным точками. В целом, поэтому вы колебляетесь.4. Вопрос: карта управления не будет перемещаться после работы в течение одного часа?Ответ: код активации обычно транспортируется до отправки контрольной карты. Если код активации не включен, свяжитесь с магазином и отправьте соответствующий код активации, соответствующий коду SN.5. Вопрос: каков лимит входного порта, где находится origin и как его подключить?Ответ: В настоящее время, карты управления сделали много схем проводки, например, для более детального рисования, 16 функций входного порта такие же на практики, все они выполнены с помощью настройки программного обеспечения, поэтому нам нужно терпеливо смотреть на использование порта ввода инструкции.6. Вопрос: Как подключить выходной порт и как его использовать?Ответ: все версии выходных портов представляют собой Выход NPN транзистора, то есть только эффект тяги по току, без выхода напряжения, поэтому не ставьте значение выходного напряжения.7. Вопрос: Как подключить конвертер шпинделя?Ответ: инвертор используется для привода шпинделя. Контроллер регулирует частоту, отправляя сигнал напряжения в конвертер. Есть только один сигнал напряжения, сигнал положительного и обратного управления. Проводка очень проста. Конкретные проводки определяется не контроллер. Посмотрите на руководство преобразователя. Как правило, руководство конвертера четкое, и некоторые параметры конвертера более ясны. Вы также можете прочитать инструкции по конвертер, прежде чем вы можете использовать их, как, например, Настройка внешнего напряжения для того чтобы контролировать частота постоянного тока в переменный конвертер, удобный емкостный Мини-стилус, служащий также в порт управления, вперед, назад или другое. Например, в конвертере есть две клеммы, GND и COM, которые необходимо короткое замыкание. Они подключены к земле источника питания платы управления. X2 обращен вспять. При подключении к O15 Плата управления, X1 может быть подключен к PWM терминал контроля напряжения терминал VI O16 конвертер. Превалирует ручной Преобразователь частоты.) uuuuuuuuuuuu8. Почему не может быть подключен маховик?Ответ: 1. Нажмите клавишу TAB, чтобы выйти из вспомогательной панели MPG, нажмите на режим MPG/режим кромки/режим челнока (разные версии интерфейса). 2. Нажмите белую кнопку на колесах с внезапной остановкой, чтобы удержать Селекторное соотношение оси работы. 3) Нажмите белую кнопку сбоку, чтобы удержать рабочее колесо, и оно будет остановлено, как только оно расслабится.9. Есть ли Кнопка аварийной остановки на маховике, не отвечающая?Ответ: Кнопка аварийной остановки на маховике эквивалент IN17 на входном порте, то есть, порт ESTOP № 2, pin-номер 17, версия ZM-Motion является высокоэффективной, версия nMotion V5 имеет низкий уровень эффективности, вы можете проверить и настроить эффективный уровень.
