Для получения дополнительной информации посетите наш сайт:

Http://forum.mhetlive.com/topic/42/mh-et-live-microwave-sensor

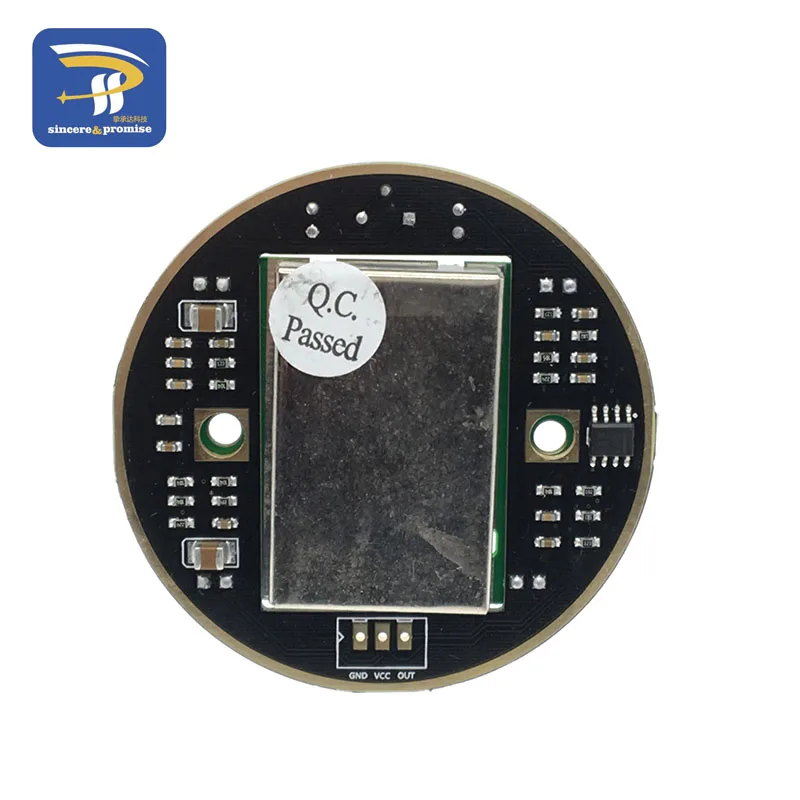

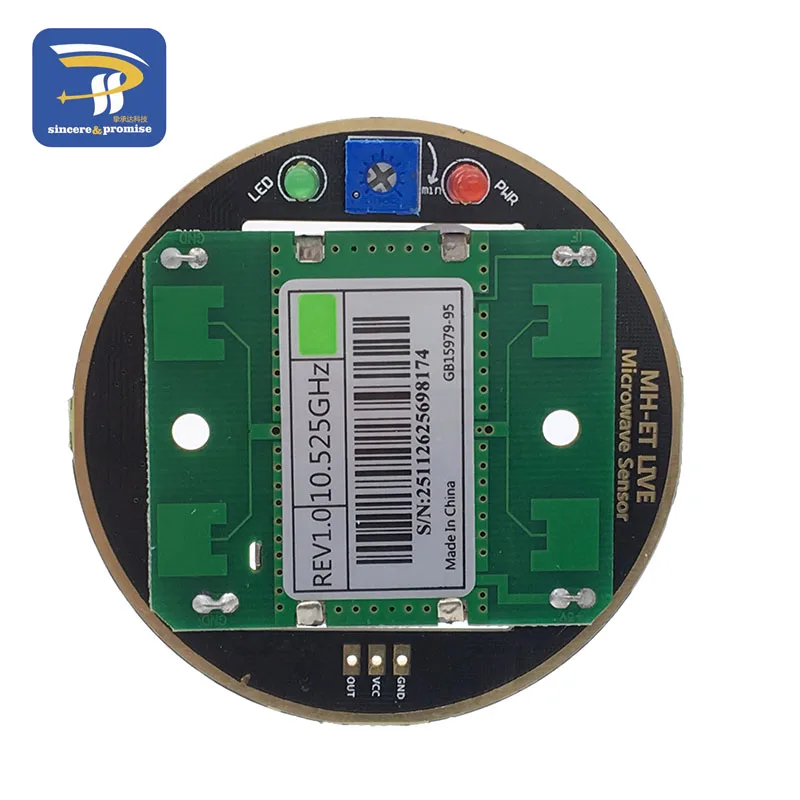

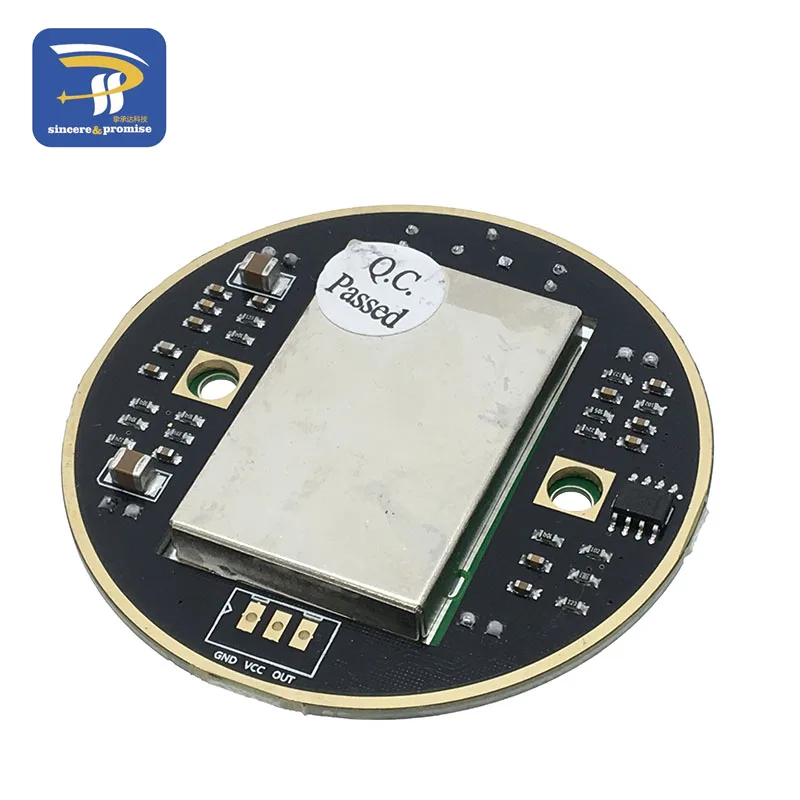

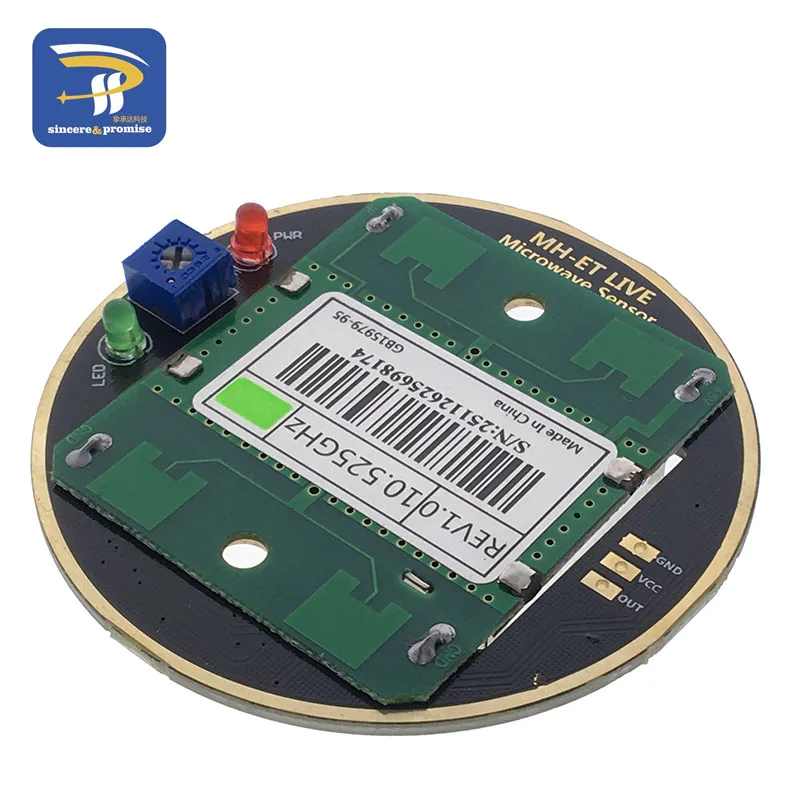

Обзор

Микроволновый датчик движения-это микроволновый детектор движущихся объектов, разработанный с использованием доплеровского радарного принципа. В отличие от обычных инфракрасных детекторов, микроволновые датчики обнаруживают движение объекта путем обнаружения микроволн, отраженных от объекта. Объект обнаружения не будет ограничен человеческим телом, и есть много других вещей. Микроволновый датчик не зависит от температуры окружающей среды, имеет большой диапазон обнаружения и высокую чувствительность и широко используется в промышленных, транспортных и гражданских устройствах, таких как скорость транспортного средства, автоматические двери, сенсорные огни и парковочные датчики. Из-за универсальности объектов обнаружения микроволнового датчика, в реальных Жизненных целях, он будет сочетаться с другим датчиком для целевого обнаружения. Такой как микроволновый датчик + инфракрасный пироэлектрический датчик, может эффективно определить, прошел ли кто-то, не будет солнце, был нарушен цветом одежды, не будет отвечать на другие предметы.

Характеристика

Этот метод обнаружения имеет следующие преимущества по сравнению с другими методами обнаружения: 1. Бесконтактное обнаружение; 2. Не влияет на температуру, влажность, шум, поток воздуха, пыль, светильник и т. д., подходит для суровых условий; 3. Защита от радиочастотных помех; 4. Выходная мощность небольшая, не вредит конструкции тела; 5. Расстояние обнаружения; 6. Поддержка обнаружения нежизненных объектов 7. Направление микроволновой печи очень хорошее, скорость равна скорости светильник;

Параметры продукта

Рабочее напряжение: 5 В ± 0,25 V

Рабочий ток (CW): 50 мА макс., 30 мА типичный

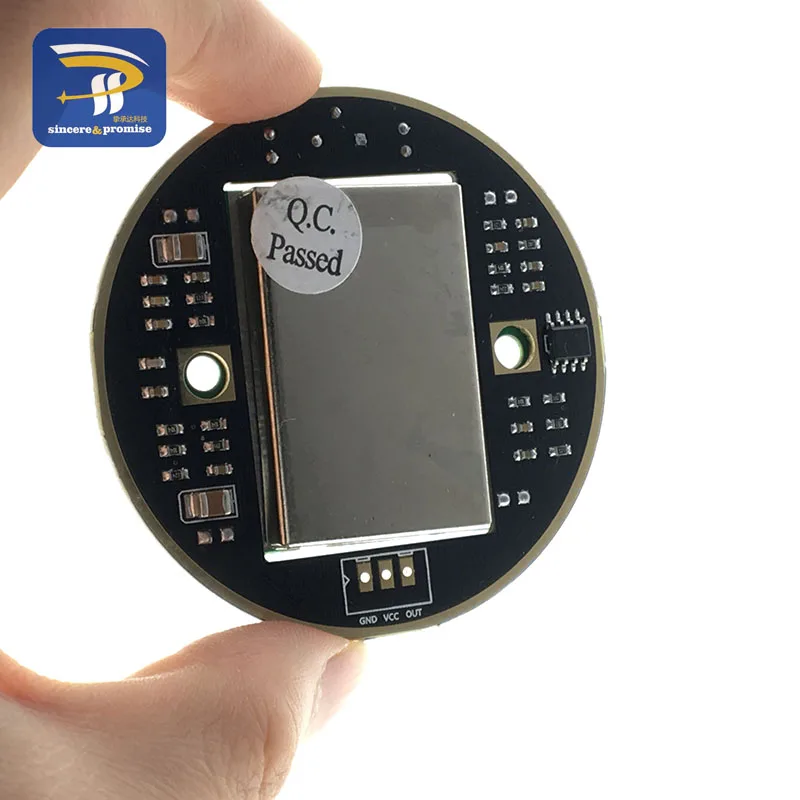

Размер: R = 30,6 мм

Выбросов параметры:

Расстояние обнаружения: используется с адаптерной пластиной или контрольной схемой ниже, 2-16 м постоянно регулируется (минимум 2 м, максимум 16 м)

Частота излучения гелия: 10,525 ГГц

Точность настройки частоты: 3 МГц

Выходная мощность (минимум): 13dBm EIRP

Гармоническое излучение: <-10 дБм

Средний ток (5% постоянного тока) : 2 мА typ.

Ширина Импульса (мин): 5uSec

Рабочий цикл (мин): 1%

Получить параметры:

Чувствительность (10 дБ Отношение S/N) 3 Гц до 80 Гц полоса пропускания: -86dBm

10,3 Гц до 80 Гц пропускная способность помех 10uV

Коэффициент усиления антенны: 8dBi

Вертикальная Ширина луча 3 дБ: 36 градусов

Уровень воды 3 дБ Ширина луча: 72 градусов

Размеры таблицей Описание контакта

Применение учебное пособие

Схема подключения: Режимы: # Включает <MsTimer2.h> /функцию прерывания таймера Int pdin = 0; /определить PIN прерывания 0, то есть Цифровые контакты 2 Int ledOut = 13; Int count = 0; Летучее состояние int = низкое;/определение ledOut, по умолчанию выключено Вакуум установка () { Серийный. Старт (9600); PinMode (ledOut, OUTPUT); Attachrubber (pdin, stateChange, FALLING); /устанавливает функцию прерывания, сбой сбоя. MsTimer2: набор (1000, процесс); /установка времени прерывания таймера 1000 мс MsTimer2: start();/таймер прерывания } Долл. США Силы петли () { Серия. println (количество); /Время печати 1000 мс подвески Задержка (1); Если (state = HIGH) /при обнаружении движущихся объектов позже, 2s автоматически отключается после того, как светильник ledout удобен. { Задержка (2000); Состояние = при низкой температуре; DigitalWrite (ledOut, state); /выключить светодиод } Долл. США } Долл. США Void stateChange() /функция прерывания { Рассчитывать + +; } Долл. США Процесс пустоты () /обработчик таймера { Если (число> 1) /1000 мс число прерывания больше 1, внимательно обнаружено движущийся объект (это значение может быть скорректировано в соответствии с реальной ситуацией, эквивалент регулировки порога обнаружения скорости движущегося объекта) { Состояние = высокий уровень риска; DigitalWrite (ledOut, state); /led освещение Количество = 0; /нуль } Долл. США Другое Количество = 0; /в 1000 мс, прерывания не достигают установленного порогового значения считается не обнаруживающим движущиеся объекты, прерывание номера отсчета очищается до нуля. } Долл. США Примечание: Датчик имеет непрерывный регулируемый диапазон 2-16 м, потенциометр отрегулирован вдоль минимального направления, расстояние обнаружения уменьшено; Потенциометр отрегулирован против минимального направления, И расстояние обнаружения увеличивается.
