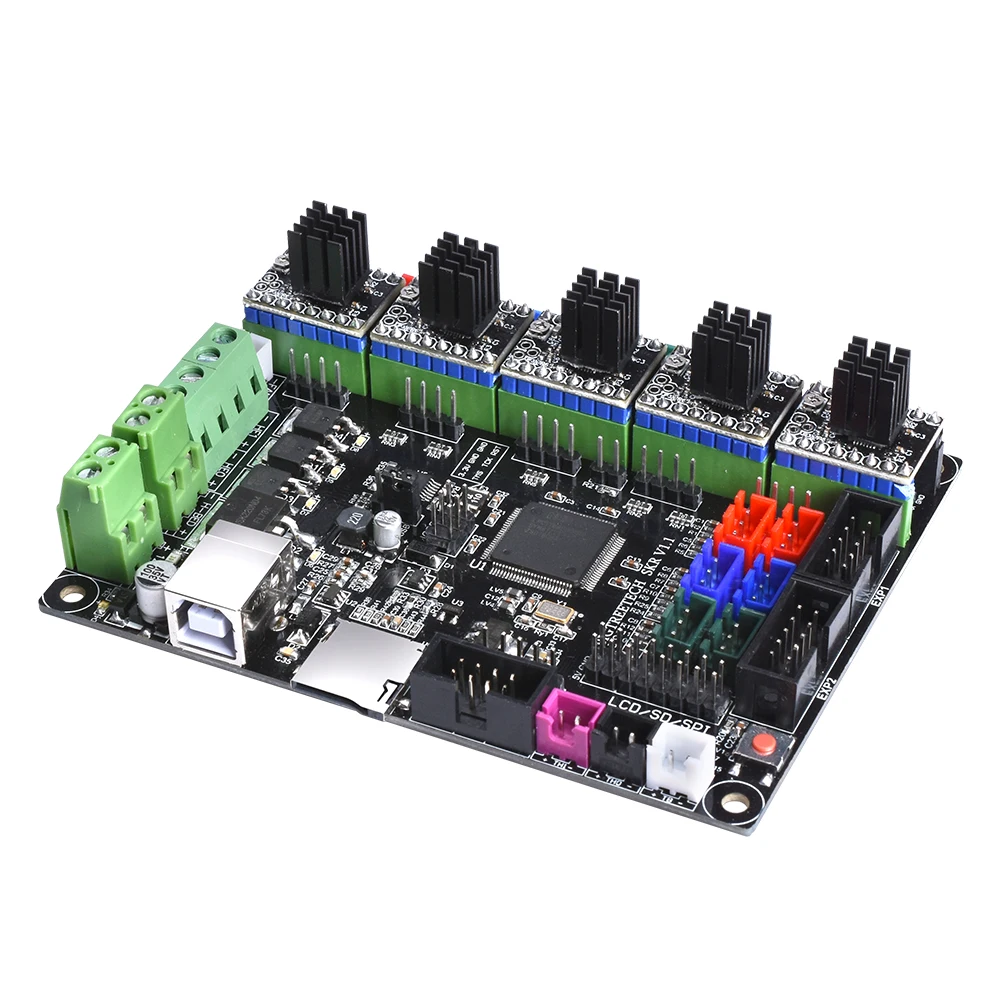

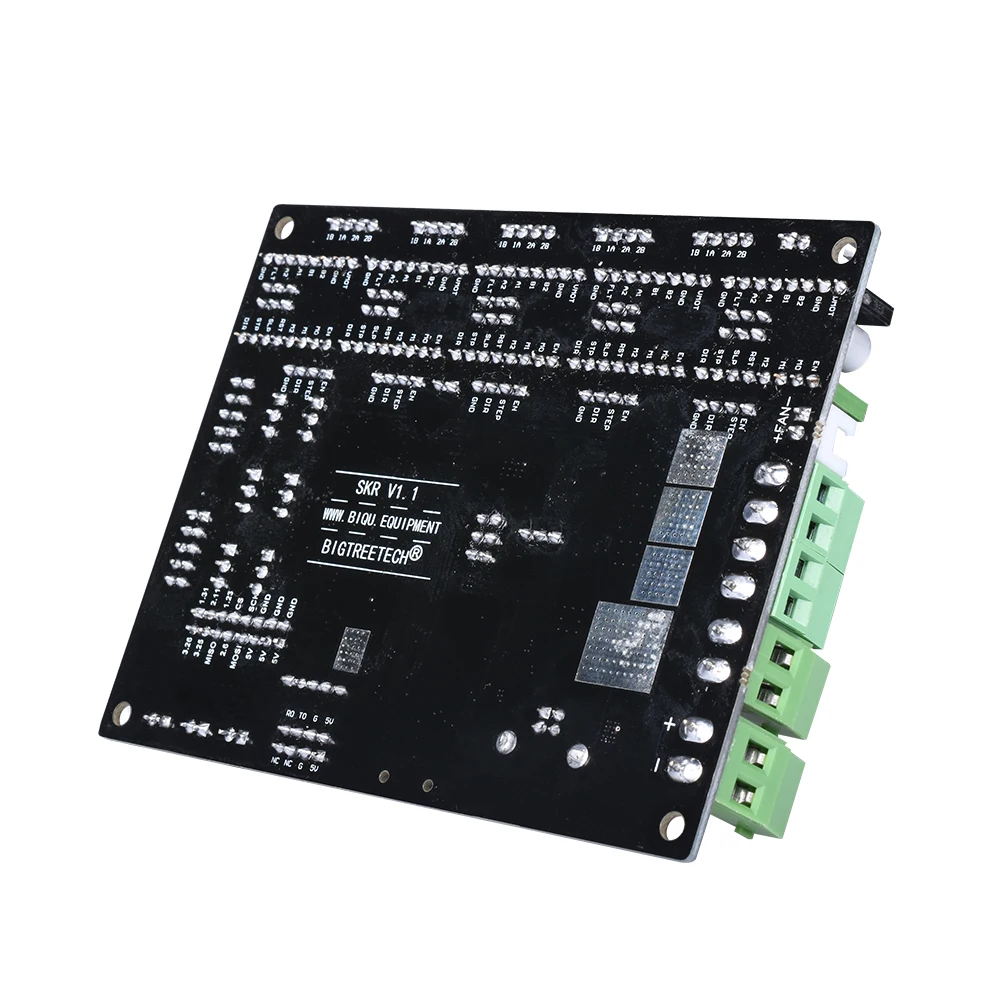

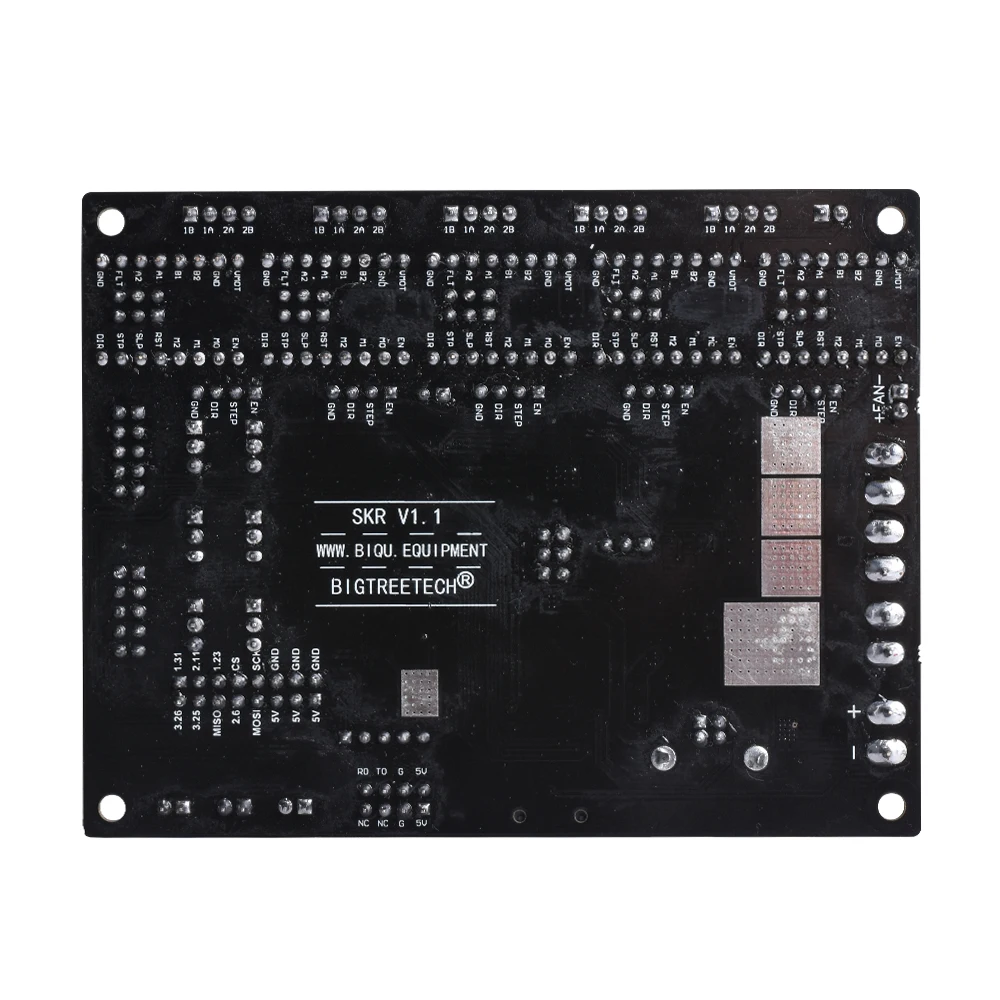

BIGTREETECH SKR V1.1 плата управления 32 бит с ARM cpu открытым исходным кодом гладкая доска

BIGTREETECH SKR V1.1 плата управления 32 бит с ARM cpu открытым исходным кодом гладкая доска

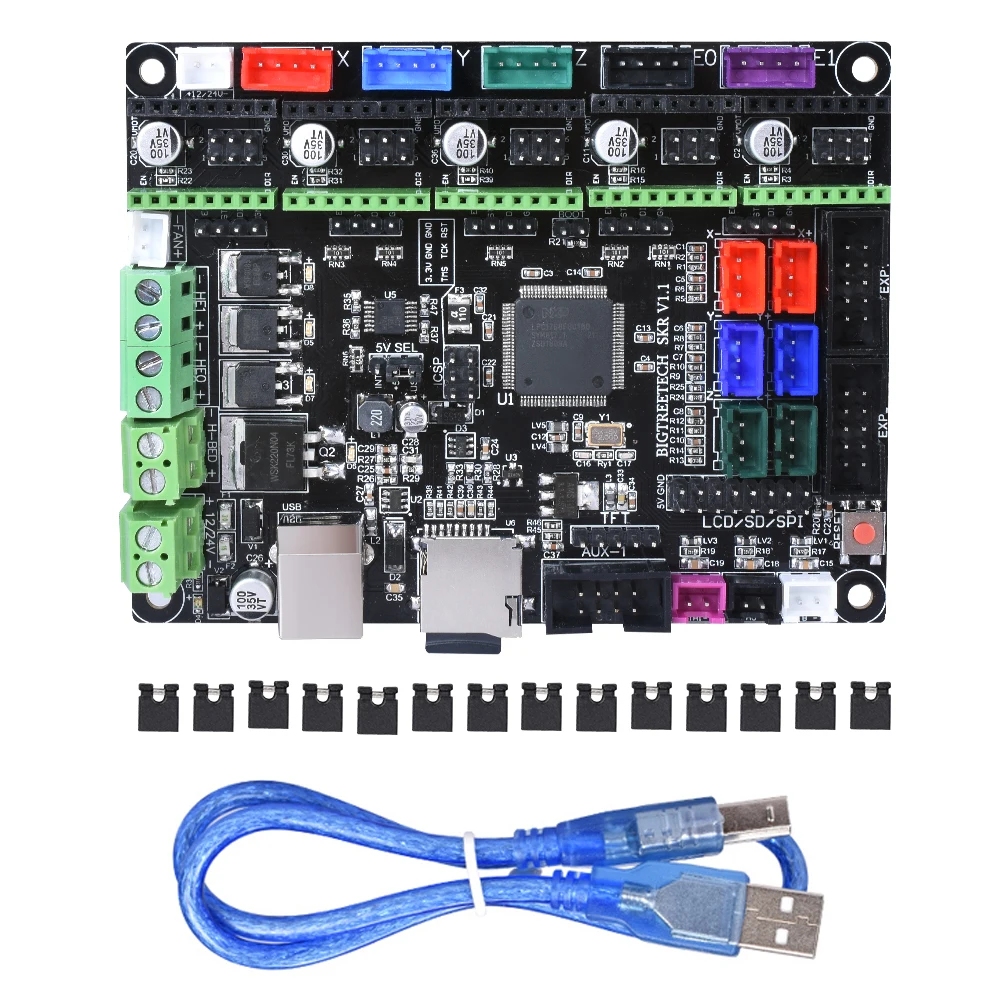

Тип 1: 1 шт. SKR V1.1 плата управления

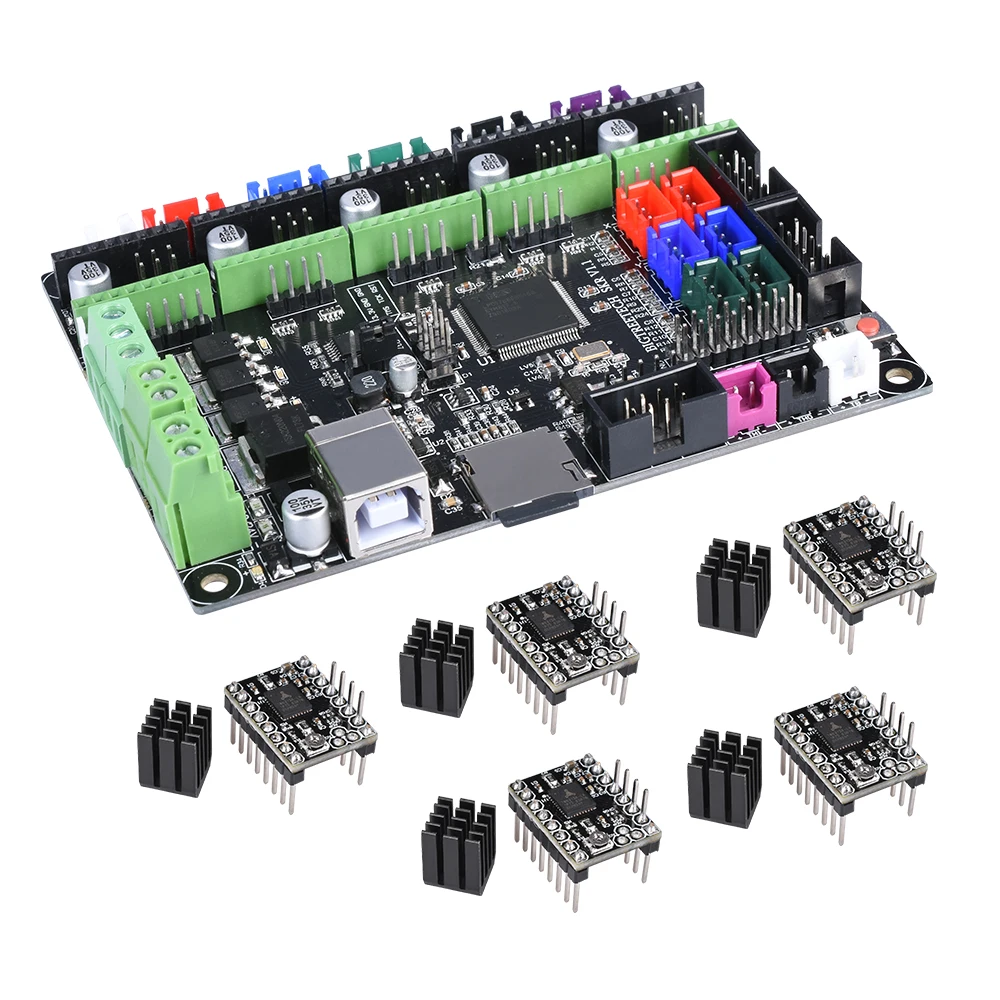

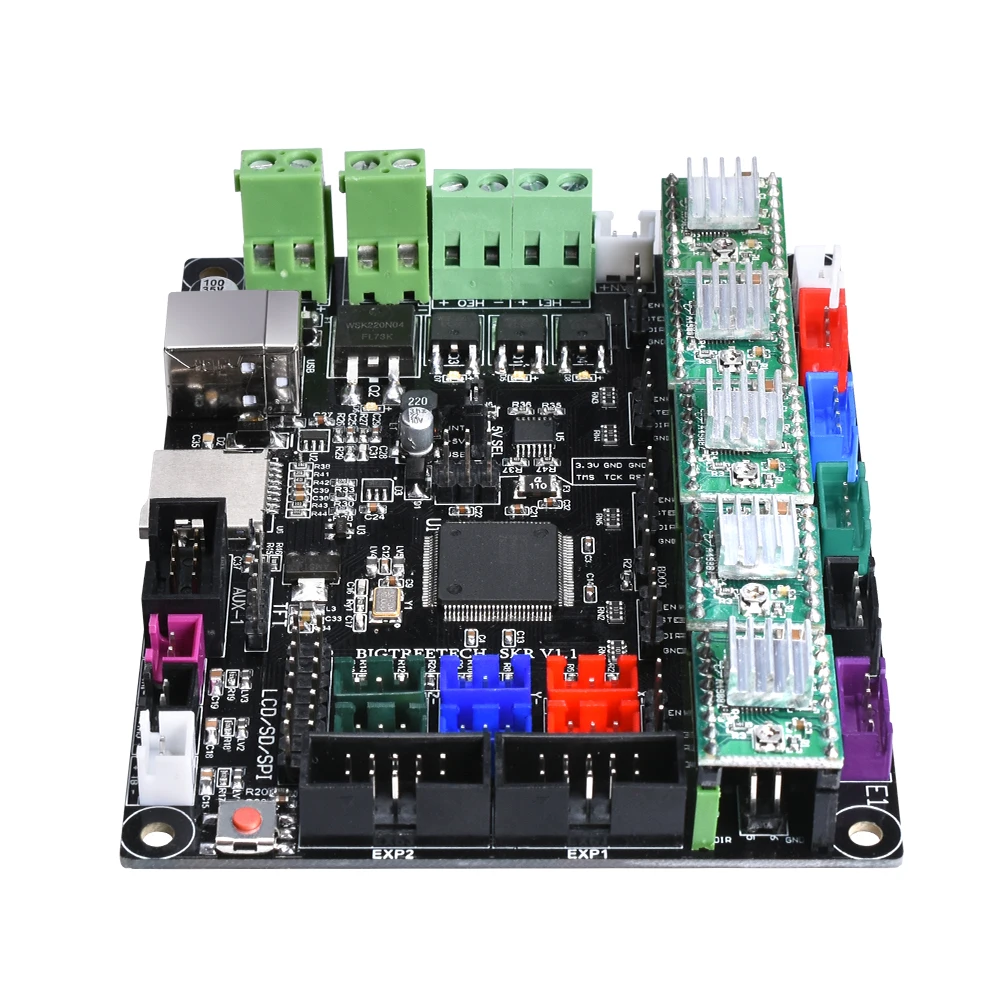

Тип 2: 1 шт. SKR V1.1 плата управления + 5 шт. A4988/DRV8835/TMC2208/TMC2100/TMC2130 (режим DIY) драйвер

1. Почему вы должны выбрать BIGTREETECH SKR V1.1?

BIGTREETECH SKR V1.1 материнская плата производится компанией ShenZhen BigTree technology CO., LTD. Команда запустила экономичное 3D для некоторых проблем в материнских платах на рынке.

Основная плата SKR, особенно подходит для небольших и средних принтеров.

Примечание: у нас есть небольшая sd-карта для каждой материнской платы. Названия файлов не могут быть изменены на sd-карте.

2. Характеристики:

Микропроцессор: процессор ARM Cortex-M3

Входное напряжение: DC12V-DC24V 5A-15A

Драйвер двигателя: поддерживает TMC2208, TMC2130, LV8729, DRV8825, A4988

И т. Д., может быть внешне подключен к приводу двигателя

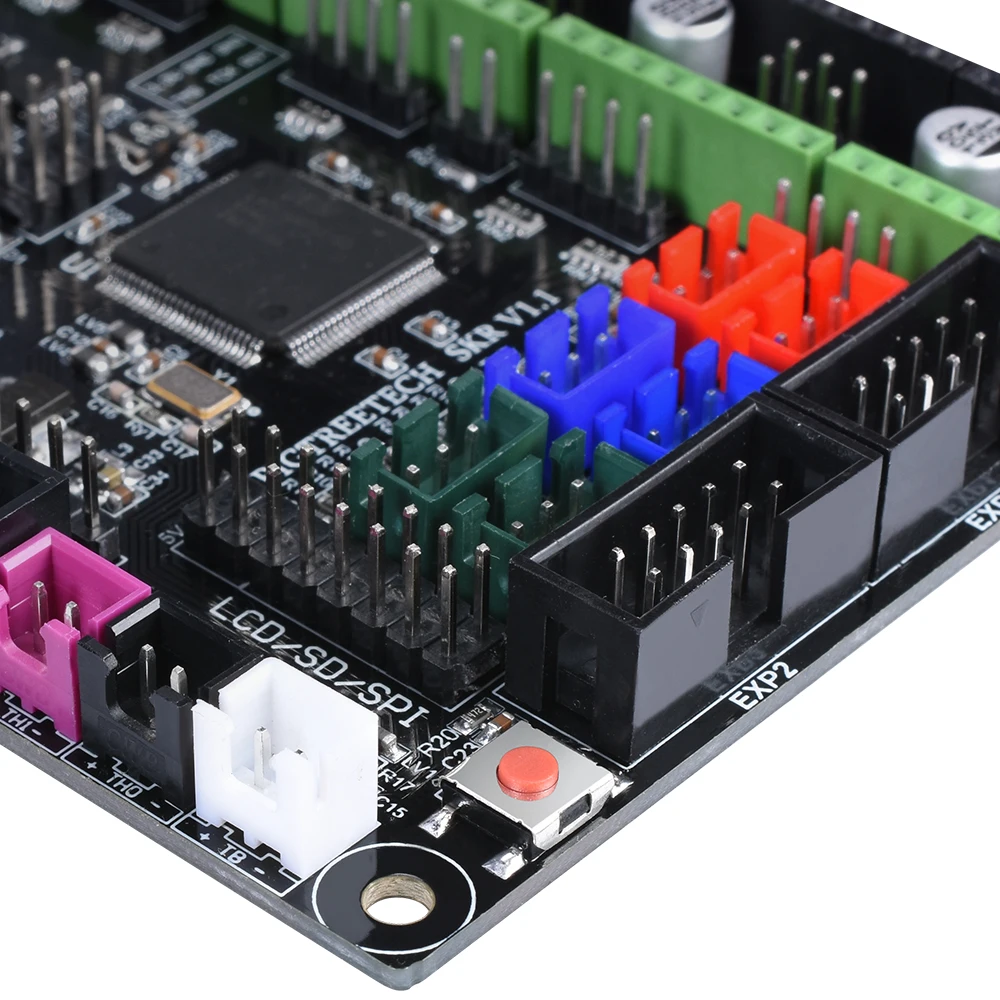

Интерфейс привода двигателя: X, Y, Z, E0, E1, пять каналов (каждый канал имеет повторно расширяемый интерфейс), до 256 делений

Интерфейс датчика температуры: TH0, TH1, TB, 3 канала 100 K NTC (тепловое сопротивление) Дисплей: 2,8 дюйма TFT, 3,5 дюйма TFT, LCD12864

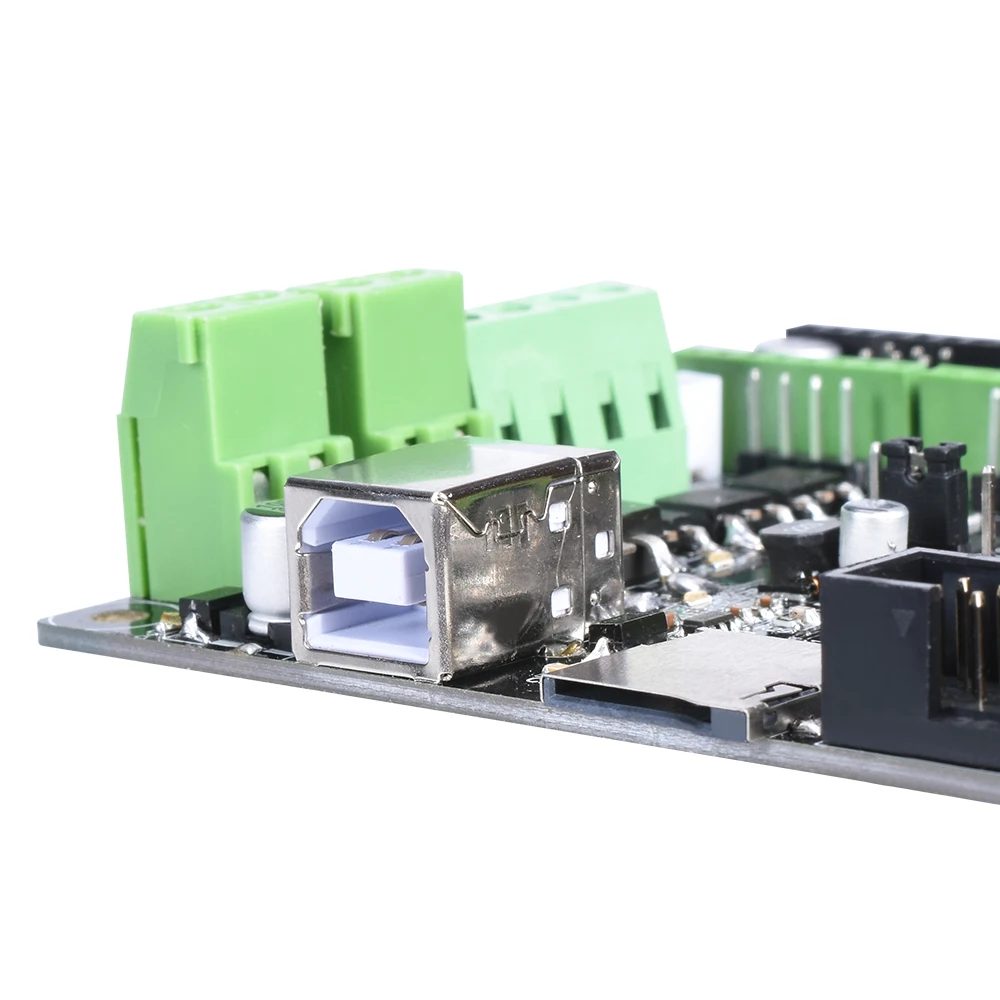

Интерфейс связи ПК: квадратный USB, легко подключается и отключается, скорость передачи данных 115200

Поддержка формата файла: g-код

Структура машины поддержки: XYZ, delta, kossel, Ultimaker, corexy

Рекомендуемое программное обеспечение: Cura, Simplify3D, pronterface, Repetier-host, Makerware

3. Особенности:

1) рука-класс Cortex-M3 серии LPC1768 мастер-чип с 32-битными основная частота 100 м, может быть значительно улучшена;

2) Оснащен высокомодульной прошивкой с открытым исходным кодом Smoothieware, удобной для пользователей DIY и вторичного развития, не беспокойтесь о невозможности овладевать основным кодом проблем;

3) использование мощных инструментов разработки, интегрированная среда разработки Keil MDK: поддержка онлайн-отладки, более полезная для разработки продукта и оптимизации производительности, использование языка C, низкий порог развития.

4) Проводка печатной платы строгая и красивая, и специализируется на оптимизации тепловыделения.

5) Использование выделенного чипа питания для поддержки 12-24 В питания;

6) приемлемый вход 24 В, ток горячей кровати может быть уменьшен до 1/4 при той же мощности, эффективно решая проблему нагрева горячей кровати MOS трубки;

7) Поддержка Disdplay: 2,8 дюймовый, 3,5 дюймовый цветной сенсорный экран, LCD12864 экран;

8) Система поддерживает китайский упрощенный китайский, английский и другие языки, которые можно переключать самостоятельно;

9) Обновите прошивку sd-картой, которая проста и удобна в эксплуатации;

10) Используйте файл конфигурации, чтобы установить текущий режим вождения, избегайте ручной регулировки тока, чтобы ca использовать сгоревший диск, удобный, безопасный и надежный;

11) высокопроизводительная МОП-трубка для лучшего отвода тепла.

12) функции поддержки: неотслеживаемое восстановление после выключения питания, разрядка нити и автоматическое отключение.

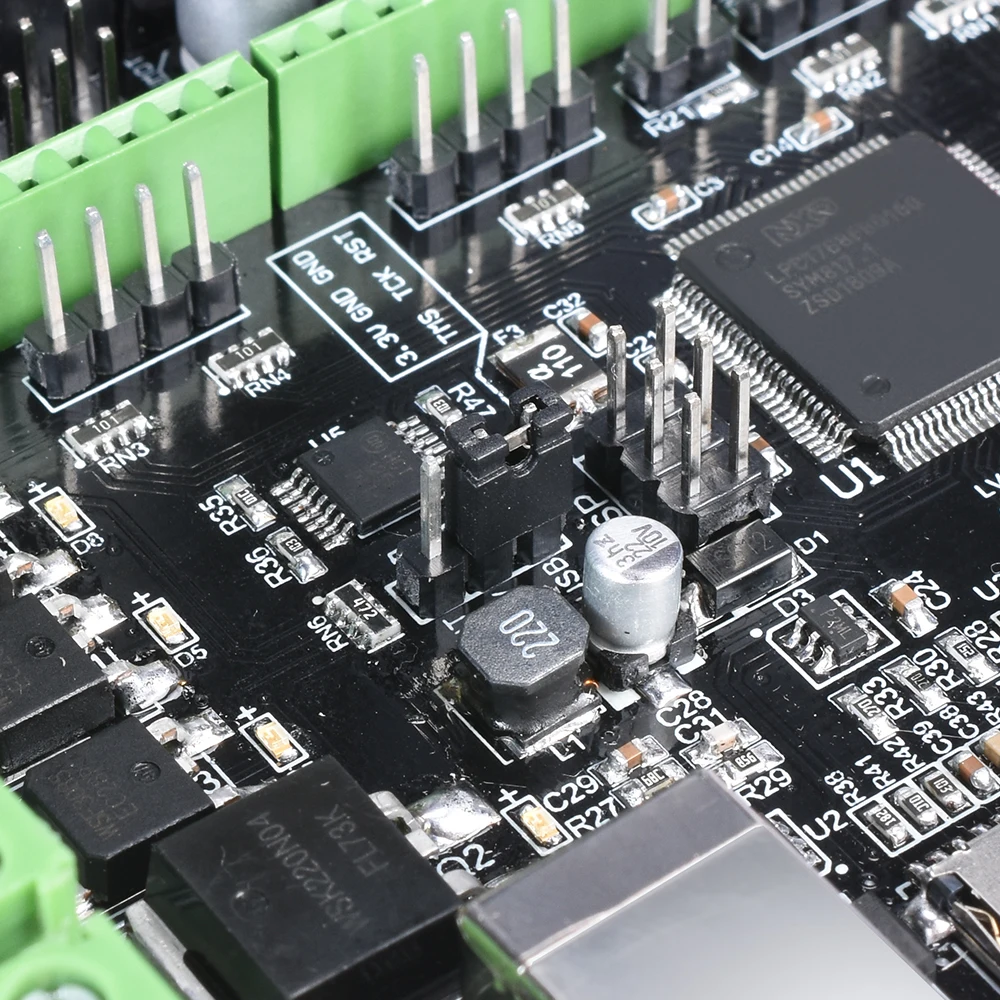

4. после того, как материнская плата SKR включена, красный светильник D4 в левом нижней части будет светильник, указывая, что источник питания является нормальным; В середине доска для рисования 5 V SEL является источником питания выбор;

1) при использовании USB для питания материнской платы, крышка короткого замыкания должна использоваться для подключения + 5 В и USB футов;

2) при использовании источника питания 12-24 В крышка короткого замыкания должна использоваться для подключения контактов + 5 В и INT;

Примечание: он может быть подключен к [12-24 В питания] и [USB] одновременно. Крышка короткого замыкания должна использоваться для подключения + 5 В и INT в процессе печати.

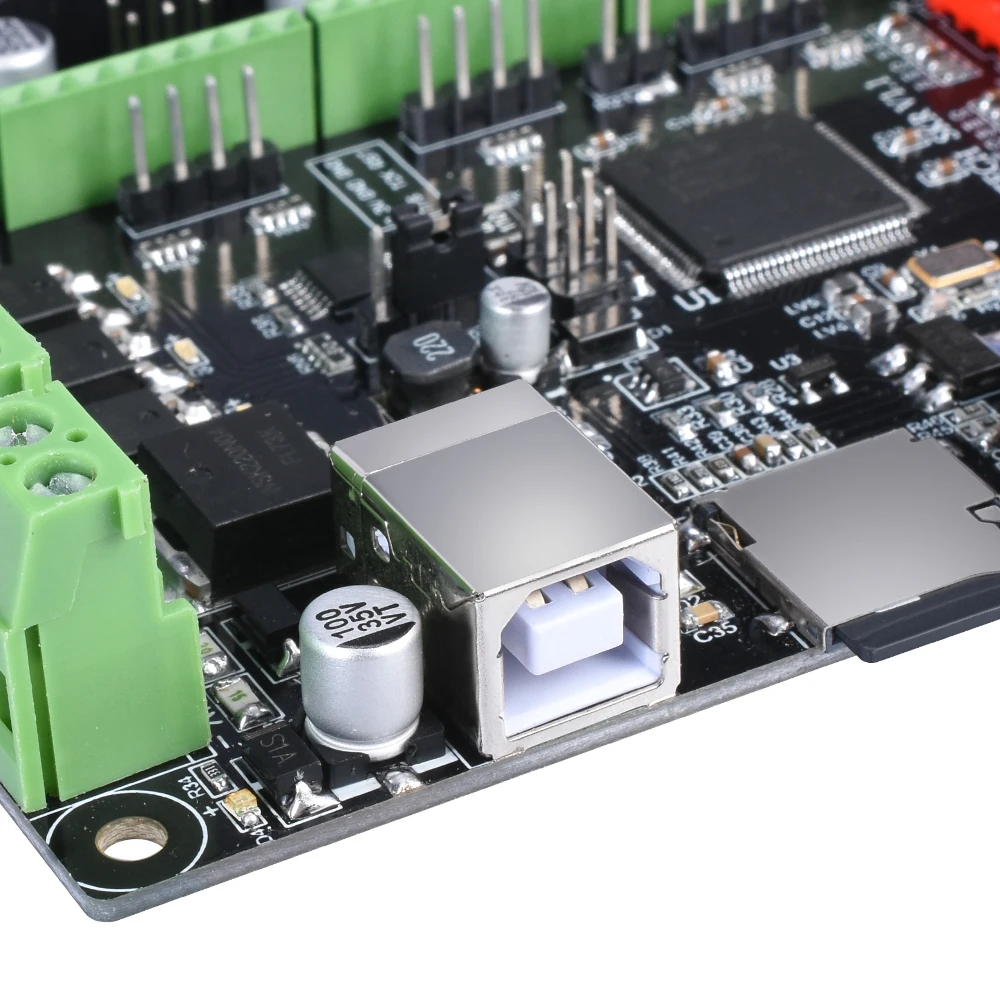

5. SKR материнская плата через [USB] интерфейс и связь с ПК, нужно установить драйвер, чтобы использовать нормально.

1) Smoothieware-usb-driver-v1.1 установка драйвера. Драйверы доступны в Интернете с открытым исходным кодом по адресу

Http://smoothieware.org/windows-drivers

2) Откройте компьютер «Менеджер устройств», и вы можете увидеть номер COM «smoothieboard USB Serial» асинхронного порта связи.

20

6. Описание прошивки материнской платы SKR

Наша материнская плата будет оборудована прошивкой (Модель I3) для тестирования, которая может использоваться напрямую или может быть изменена в соответствии с вашими потребностями

1) метод доступа к прошивке материнской платы SKR:

Войдите на сайт с открытым исходным кодом для загрузки:

//github.com/Smoothieware/Smoothieware

2) Метод обновления прошивки материнской платы SKR

1) Выберите файл, подходящий для вашей модели, из загруженной посылка прошивки и скопируйте его в корневой каталог SD, в том числе:

(1) Прошивка. Корзина (все, что можно решить на основе вашей собственной машины)

(2) файл конфигурации config.txt (вы можете изменить настройку в соответствии с вашими потребностями)

Подробности файла конфигурации можно сослаться на веб-адрес с открытым исходным кодом:

Http://smoothieware.org/configuration-options

Примечание:Названия файлов изменить нельзя, прошивка. Корзина должна быть строчной!

Мы не рекомендуем использовать tmc2130 spi на этой плате. Если вам действительно нужно использовать spi на этой плате, вам нужно изменить прошивку самостоятельно, и у нас нет соответствующей прошивки для обеспечения. Чтобы сделать его более удобным для вас, пожалуйста, используйте режим STP/DIR tmc2130

Внимание:

1. 5 в SEL материнской платы должны подключить INT и + 5 В контакты перед печатью (то есть 12 В-24 В питания должны быть предоставлены материнской плате перед печатью);

2. плата горячей кровати, Принимающая мощность должна быть меньше или равна 110 Вт (то есть сопротивление горячей кровати больше 1,3 Ом), если с высокой мощностью горячей кровати, имеют к внешней тепловой мощности расширенной кровати пластины;

3. Процесс подключения и подключаемый процесс вождения должны быть осуществлены под посылкой отключения питания. Питание можно включить после проверки правильного подключения линии и правильной вставки привода, чтобы предотвратить неправильное подключение лески от сжигания материнской платы и привода и причинения ненужных потерь;

4. Если вы хотите изменить файл конфигурации, создайте резервную копию файла заводской конфигурации для записи пин-номера каждой части чипа, а затем Внесите изменения в новый файл конфигурации.
