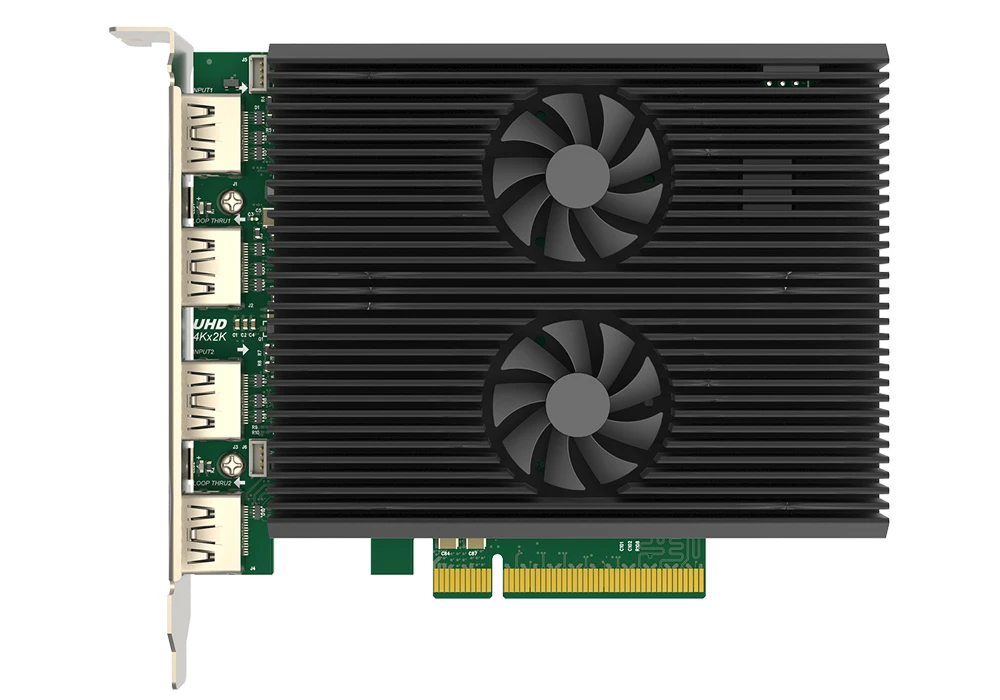

Magewell Pro Capture Dual HDMI 4K Plus с 2 hdmi-разъемами 4K PCIe Gen2 x8 Linux Capture Card

Поддерживаемые ОС

• Windows
  • Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)
• Linux (поддержка x86, x64 и ARM architecture)
  • Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)
  • CentOS 6,5/7 (x86 & x64)
  • Fedora 25/26/27 (x86 & x64)
  • Красная шапка, 6,5 и более поздних версий (x86 и x64)
  • Другие ОС Linux с версией ядра 2.6.35 и выше
• Mac
  • OS X 10,9/10,10/10,11
  • MacOS 10,12/10,13

Рекомендуемая ОС (протестирована)

• Windows
  • Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)
• Linux
  • Ubuntu 12,04/14,04/16,04 (x86 & x64)
  • Ubuntu 17,04/17,10 (x64)
  • CentOS 6,5/7,2 (x86 & x64)
  • Fedora 25/26 (x64)
  • Красная шапка, 6,5 (x86 и x64)
• Mac
  • OS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4
  • MacOS 10,12/10.13.2/10.13.3

Поддерживает api

• Windows
  • DirectShow
  • Directks
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • Платье с юбкой-пачкой

Поддерживает программное обеспечение

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• Vidblaster
• Последнюю версию Wirecast
• Microsoft медиа-кодировщик
• Adobe Flash Media энкодер
• Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

Вход интерфейсов

• 2x HDMI
  • DVI-D 1,0
  • HDMI 2,0

Хост Интерфейс

• PCIe Gen2 x8

Петлей-через Интерфейс

• 2x HDMI
  • DVI-D 1,0
  • HDMI 2,0

Вход Особенности

• Поддержка разрешения входного видео до 4096x2160 пикселей

HDMI конкретные Особенности

• 594 МГц HDMI приемник
• Адаптивная HDMI эквалайзер
• Поддержка по индивидуальному заказу, EDID
• Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
• Полная Колориметрия поддержка
• Поддержка цветовых глубин 8/10/12 бит
• Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи
• Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки
• Поддержка извлечения информации о создании аудио и данных о состоянии канала
• Поддержка извлечения информации о времени видео
• Поддержка извлечения информации о формате 3D
• Поддержка извлечения кода времени Sony/Canon DSLR
• Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.
• Поддержка для HDR10

Захват видео форматов

• Поддержка разрешения изображения захвата до 4096x2160 пикселей
• Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe и разрешением изображения)
• Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12
• Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVY
• Поддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32
• Поддержка для 4:4:4 10-битная захвата форматы: V410, Y410
• Больше форматов захвата поддерживаются через Magewell capture SDK для DirectKS

Обработка видео Особенности

• Два трубопровода для обработки видео с пропускной способностью ~ 720 мпикселей/с для каждого
• Полный 10-битная обработка видео
• Обрезка видео
• Видео удаление зубного камня
• Видео-де-переплетения
  • Ткань
  • Топ из смеси & Нижнее Поле
  • Верхнее поле только в том случае,
  • Дно поле только в том случае,
• Соотношение сторон видео преобразования
  • Автоматический или ручной выбор входного соотношения сторон
  • Автоматический или ручной выбор соотношения сторон захвата
  • Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
• Формат видео формата преобразования
  • Автоматический или ручной выбор входного цветового формата и диапазона квантования
  • Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности
  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и «расширенного диапазона» насыщенности
• Частота кадров видео преобразования
• Видео OSD состав
  • Поддержка изображения экранного меню PNG (до 4096x2160)
  • Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт на Системы

• Поддержка нескольких карт, подключенных к одной системе
• Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F
• Дерево устройства системы будет отображать «01: Pro Capture Dual HDMI 4K + LT», когда поворотный переключатель установлен на 1 и так далее
• Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько захвата потока

• Неограниченный поток захвата для любого входного канала
• Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая латентность Поддержка

• Задержка 64 видео линий
• Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

• Аппаратные часы с высоким разрешением 100ns
• Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами
• Аппаратные часы можно синхронизировать через карты (через SDK)

Видеозахвата SG-DMA

• ~ 1600 МБ/с. на канал DMA пропускной способностью в PCIe 2.x системы
• ~ 800 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x
• Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
• Поддержка чипсетов видеоадаптера DirectGMA для AMD
• Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

• Magewell Capture SDK для DirectShow для легкой интеграции (Windows)
• Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Драйвер Windows настроек

• Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства
• Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

• Несколько карт в одной системе можно модернизировать одновременно
• Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)
• Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии.

Светодиодный индикатор

• Индикаторы состояния указывают рабочее состояние каждого канала:
  • Пульсирующий медленно: холостой ход
  • ВКЛ: входной сигнал заблокирован
  • Выключение: входной сигнал разблокирован
  • Двойные мигания: сбой памяти или сбой конфигурации FPGA

Форм-фактор

• Дополнительный профиль PCIe x8
• 127,89 мм x 102,92 мм (без кронштейн PCI)

Мощность потребления

• Максимальный ток при 12 В: ~ 1,32 A
• Максимальный ток при температуре не выше 3,3 V: ~ 1,94 A
• Максимальная потребляемая мощность: ~ 22 Вт

Рабочая Защита окружающей среды

• Рабочая температура: от 0 до 40 градусов C
• Температура хранения: от-20 до 70 градусов C
• Относительная влажность: от 5% до 90% без конденсации
