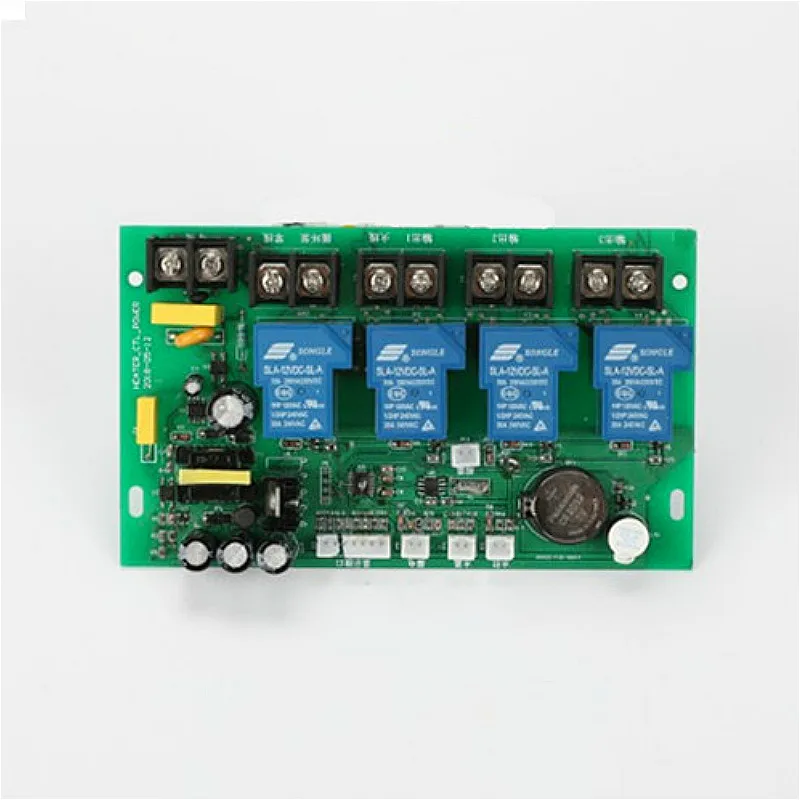

Электрическая плата регулятора температуры 220 В переключателя панель управления

Электрическая плата регулятора температуры 220 В переключателя панель управления

Использование окружающей среды:
Температура: -10 °C ~ + 60 °C, влажность: 45 ~ 95%; Напряжение в сети: 220 В (-275 В-165 В)

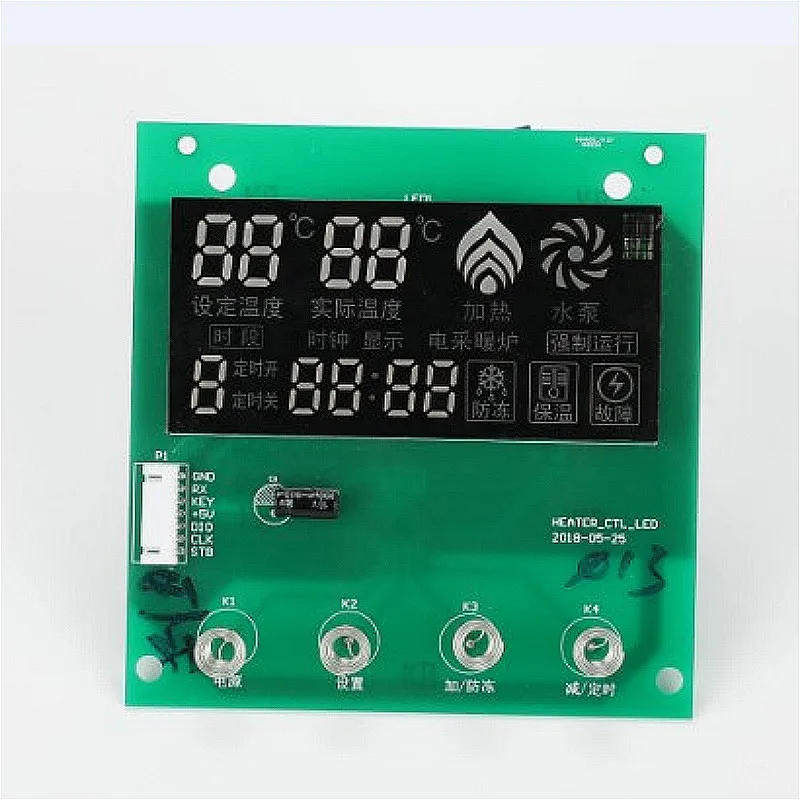

Дисплей:
1. Светодиодный экран показывает температуру окружающей среды, температуру нагрева, температуру измерения, таймер, часы в реальном времени;
Температура окружающей среды и температура нагрева, измеренная температура, Диапазон отображения: 0 ° C ~ 99 ° C, Точность: 1 ° C;
Установите Диапазон рабочих температур: 20 °C ~ 85 °C;
Установите Рабочий диапазон нагрева: 1-3.
Часы, время нагрева и выключения: 00 ~ 24.
Диапазон гистерезиса: 5-20 °C;
Диапазон пусковой температуры циркуляционного насоса: 10-60 °C

2. Динамический дисплей рабочего состояния
А, дисплей нагревателя: Когда включается нагрев, включается символ нагревательной передачи.
B. Циркуляционный дисплей насоса: когда циркуляционный насос включен, лезвия вращают; Когда закрыты, лезвия отображаются статически. Когда принудительный запуск, слова «принудительный Запуск» мигают постоянно.
С. Дисплей утечки: когда обнаружится утечка, код утечки мигает «LD».
D, включение времени, отключение времени на дисплее; Когда время включено, время выключено, когда время начинается, «таймер на», «таймер выключен»


Функция Описание

1, умный контроль температуры
Если рабочая температура не установлена после включения, система будет работать по умолчанию при температуре 50 °C; Если рабочая температура установлена, операция будет установлена в соответствии с настройками. После включения питания, контроллер обнаруживает, что температура нагрева ниже установленной температуры, чем заданной температуры, и в соответствии с установленным шестерня, нагревательной трубки включен, И когда обнаружится, что температура нагрева будет равна или выше, чем заданная температура, При отключении питания, и нагрев прекращается. Температура медленно снижена до 10 ° C, ниже заданной температуры, и нагревательная трубка снова включается для достижения постоянной температуры. Эта разница в температуре нагревания может быть отрегулирована вручную, а диапазон регулировки-5-20 °C.

2, цикл сантехники
Когда нагревательная труба включена, когда температура нагрева выше, чем температура отверстия циркуляционного насоса 50 °C, циркуляционный насос включается для выполнения цикла сантехники; В тех случаях, когда температура ниже, чем 45 °C, циркуляционный насос выключен, чтобы остановить сантехника цикла. Эту температуру цикла можно регулировать вручную, диапазон регулировки 10-60 ° C

3. Функция синхронизации:
По умолчанию система запускается каждый день в 10:00, а время отключения-в 14:00. Время работы 2 включено, как: 18: 00, время Отключения: 06:00. Вы можете регулировать время открытия и закрытия дня, нажимая кнопки «Настройки» и «вверх/вниз» в соответствии с запросами пользователя. Установка времени выполнена, и функция запуска времени действительна.

4. Защита от утечки:
Когда ток утечки обнаружен, что он должен быть больше 15 мА, источник питания отключен немедленно, чтобы предотвратить людей от поражения электрическим током. На дисплее отображается код неисправности и предупреждение. После удаления неисправности контроллер можно перезапустить, прежде чем он сможет нормально работать.

5. Функция антифриза
Контроллер включен, режим запуска по умолчанию
В тех случаях, когда температура будет обнаружено, чтобы быть меньше, чем 3 градуса, Конвектор начинает нагревается.
Когда обнаружится, что температура поднимается до 8, Нагреватель перестанет нагреваться
