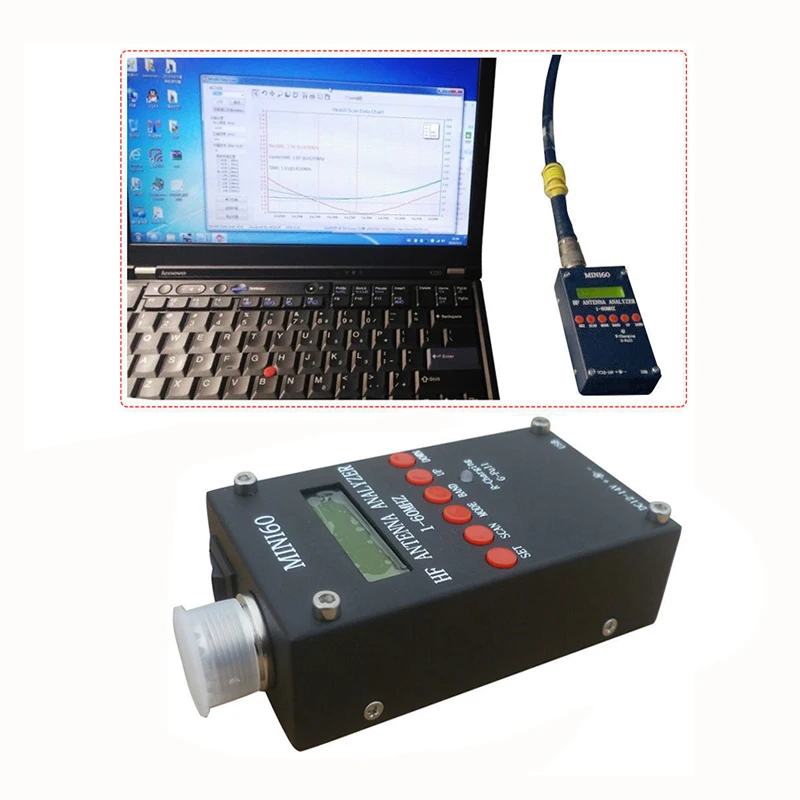

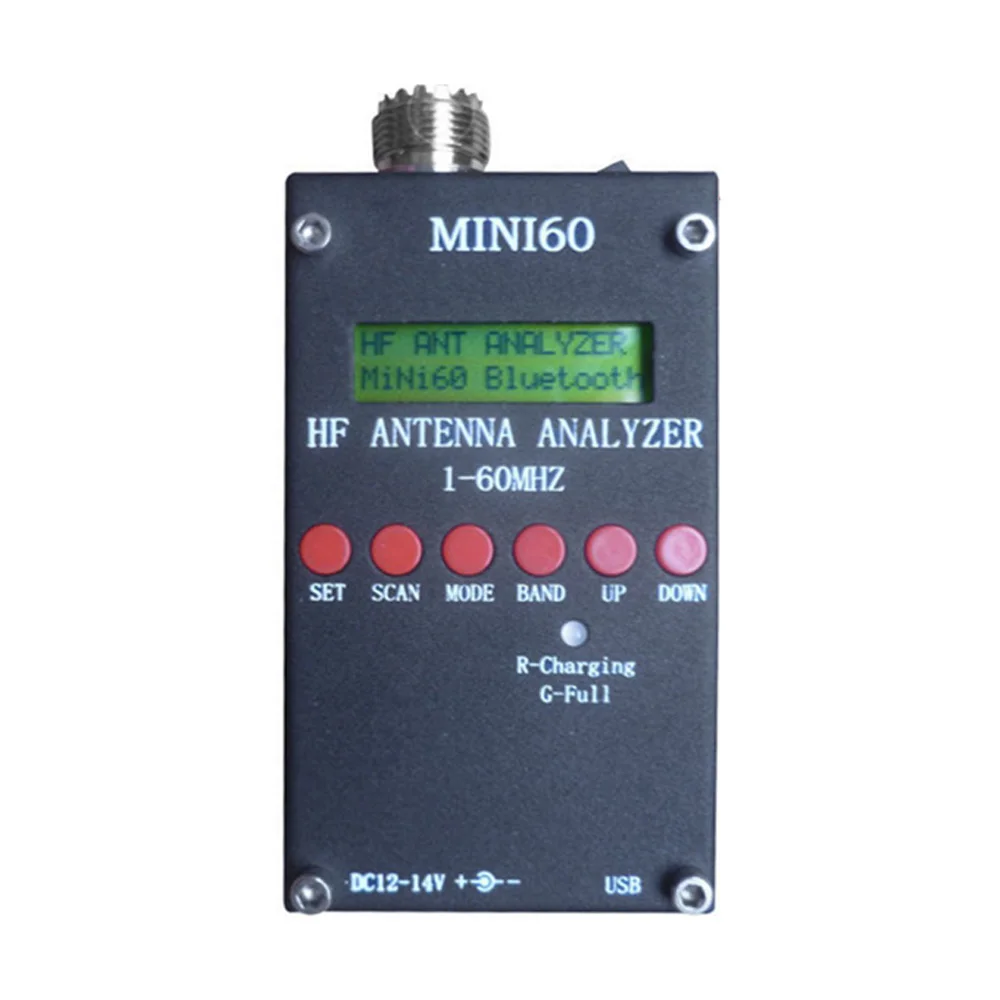

Новинка Mini60 Sark100 HF ANT SWR антенна анализатор Измеритель Bluetooth Android APP

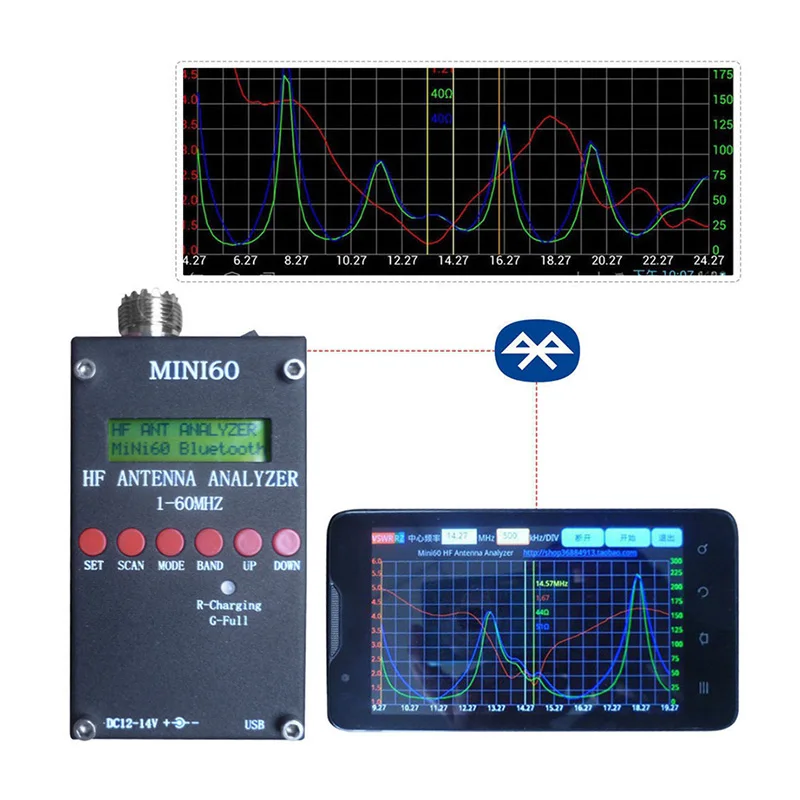

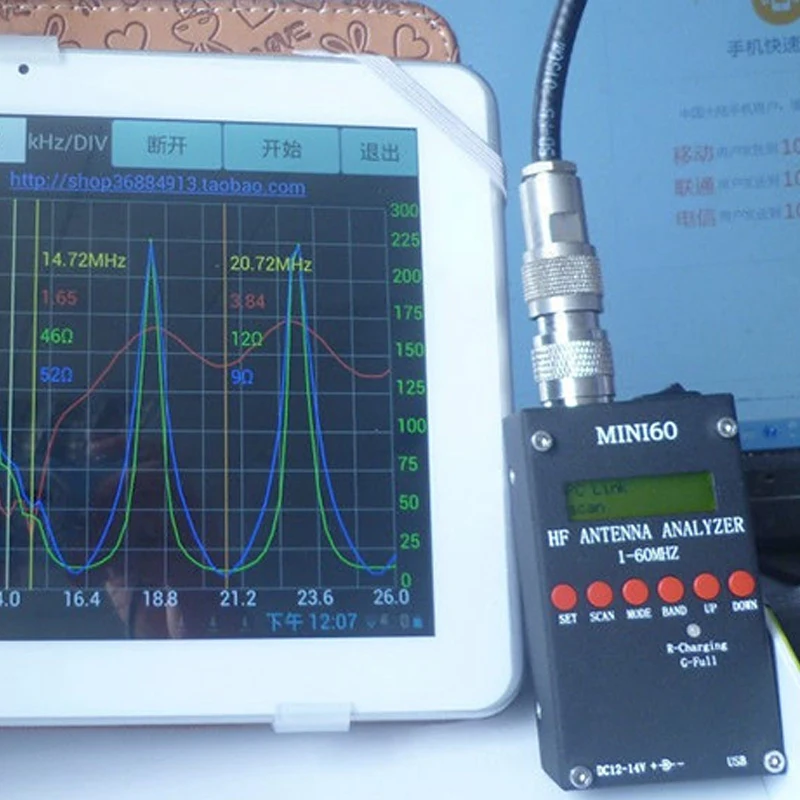

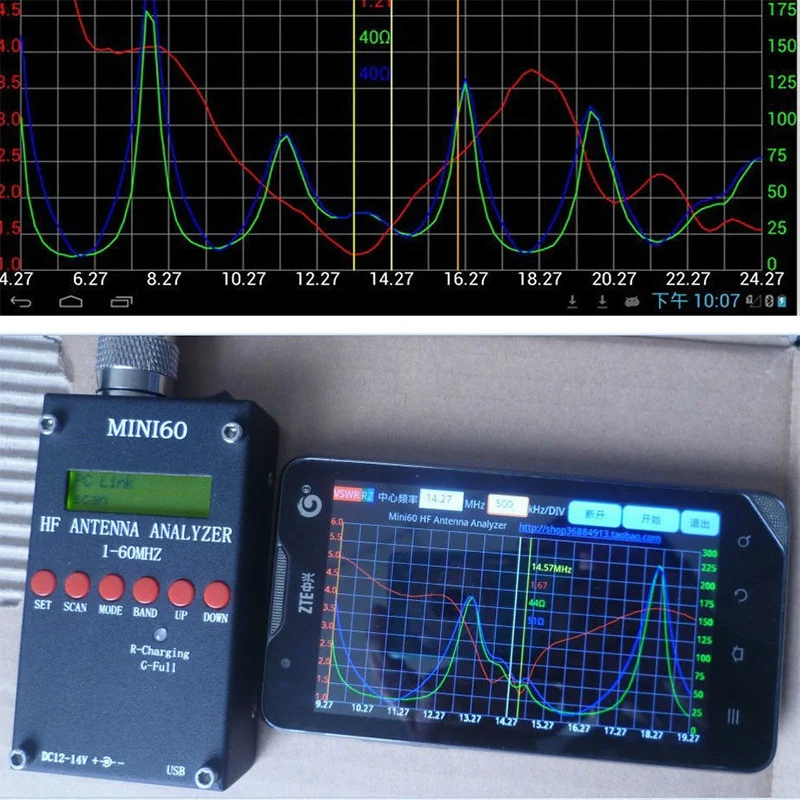

Поддержка Android 2,2-4,0 или новой версии, поддержка 3-10 дюймовых мобильных телефонов и планшетов,
Способ действия: 1) программное обеспечение для установки Эндрюс; 2) Нажмите кнопку набора, чтобы открыть ссылку для ПК «талант»; 3) Нажмите кнопку вниз, чтобы подтвердить штекер постоянного тока в Bluetooth антенная головка; 4) Откройте Bluetooth телефон в паре с днем, назначенным для 1234; 5) Откройте программное обеспечение Android нажмите на ссылку подсказка точка подключения сканирования завершена Успешно
Возможности прибора: измеряемые электрические параметры антенны: SWR, сопротивление (сопротивление + reactance), емкость, индуктивность; измерение сопротивления точки подачи
Измерение потери земли; регулировка антенных тюнеров и определение потери; измерение индукторов и конденсаторов; измерение коаксиальной линии передачи (SWR, длина, коэффициент скорости, приблизительный Q и потеря, резонансная частота и сопротивление); измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление
Определите характерное сопротивление линии передачи; Определите длину линий фазирования 1/4 и 1/2 волн; потери коаксиального кабеля; Определите потерю антенного тюнера; Измерьте потери балун; Измерьте индуктор Q; оцените параметры кварцевого кристалла; измерьте магнитную петлю резонанса и SWR
Автоматизированный анализатор антенны SWR
Оборудование:
Точный и самокалибрующийся рефлектометр измеряет передние и отраженные сигналы и данные о сопротивлении

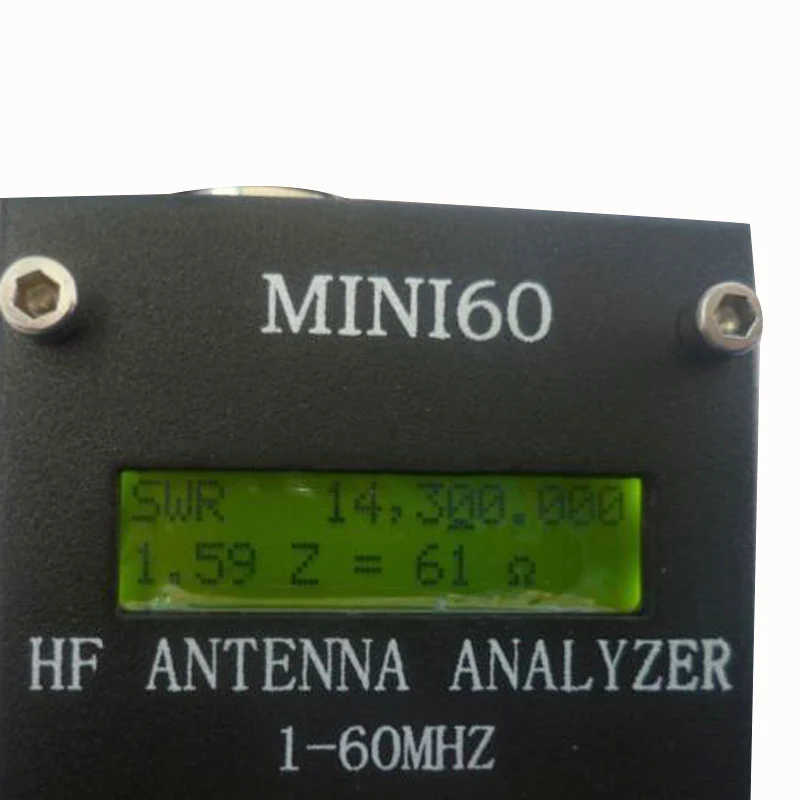

Дисплей 2x16 с дополнительной подсветкой
Прецизионный DDS генератор сигналов (AD9851), используемый в качестве источника сигнала
Usb-порт только для зарядки аккумулятора
Зуммер
Эксплуатация:
Опция ручного управления отображает SWR и сложное сопротивление на выбранных частотах

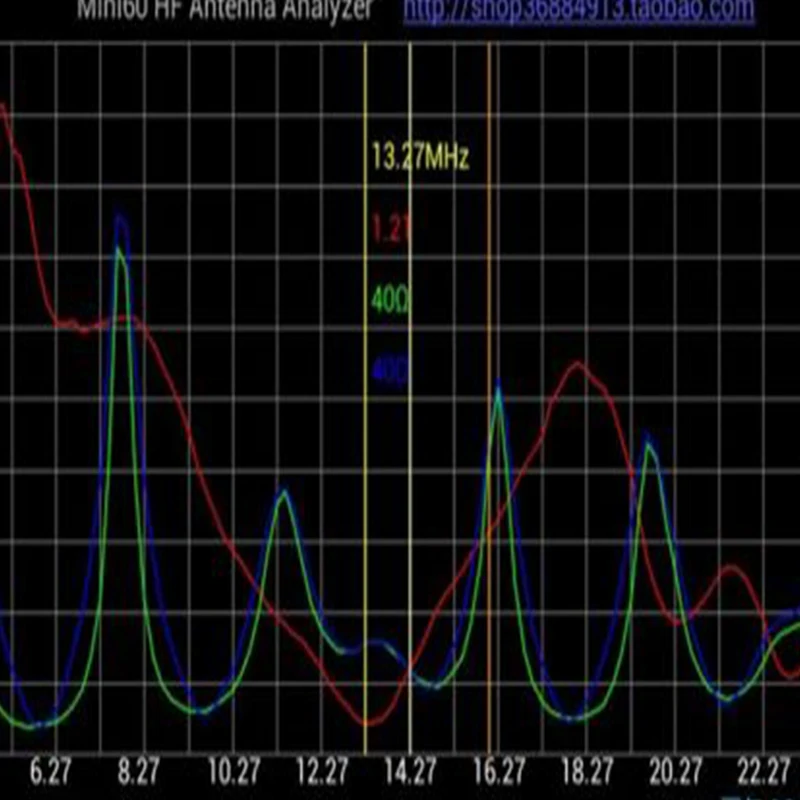

Результаты автоматического сканирования отображаются как частоты самого низкого КСВ и сложного сопротивления
Батарея работает для использования на местах или использовать внешний 13,8 V настенный адаптер
Режимы энергосбережения
Многоточечная калибровка для лучшей точности
Технические характеристики
Генерация частоты и управление: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: +/-100 ppm
Спектральная чистота: гармоника вниз -- TBD дБ за пределами 60 МГц
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц
Полезный диапазон измерения:
SWR: от 1,0 до 9,99
Сопротивление: прибл. От 5 до 2000 Ом
Регулируемый: 2,0 вольт pp (typ)
Литий-ионный аккумулятор 3,7 В
Внешний: 12-14 вольт постоянного тока, 500 мА

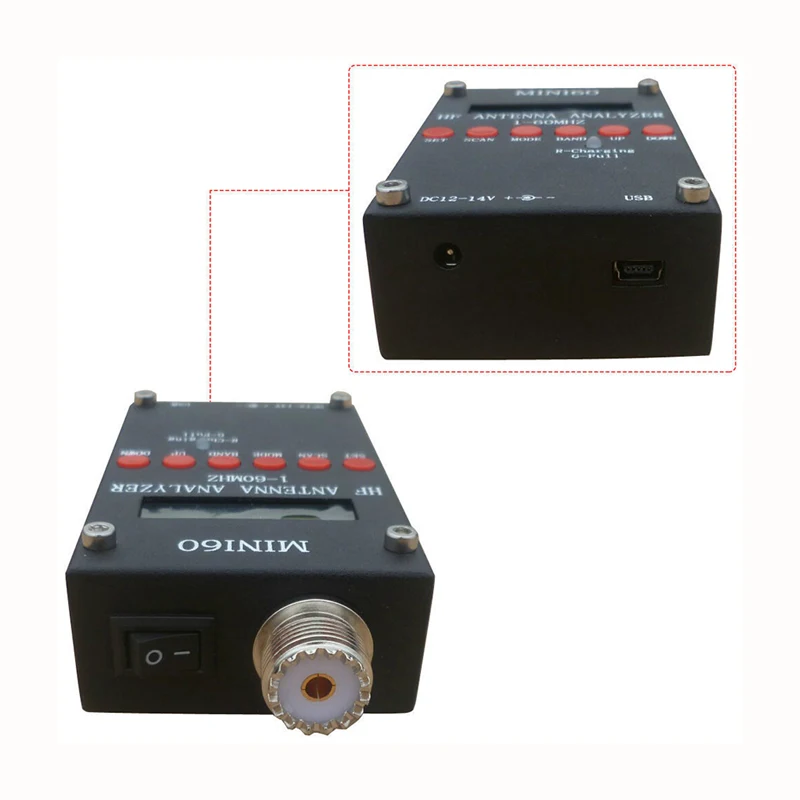

Кнопки (5): «Mode», «Band», «Config», «Scan», «Up», «Down»
Переключатель: "Включение питания"

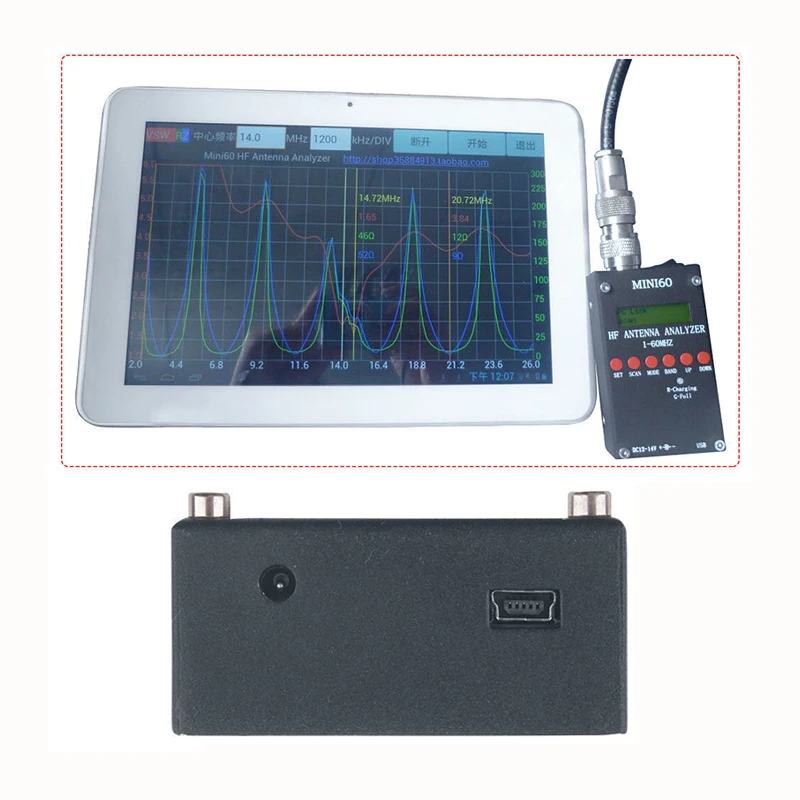

USB: гнездо Mini-B
Внешняя мощность: 2,1 мм, разъем питания (центральный контакт положительный)
Цвет: черный
Материал: металл
Размер: Мини Размер: 9,1*5,3*2,5 см
Вес: 220 г
Комплектация:
1 х анализатор антенны
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
