1 шт. модуль питания с изолированным блоком переменным током на 12 В от 220 до 5 для

---

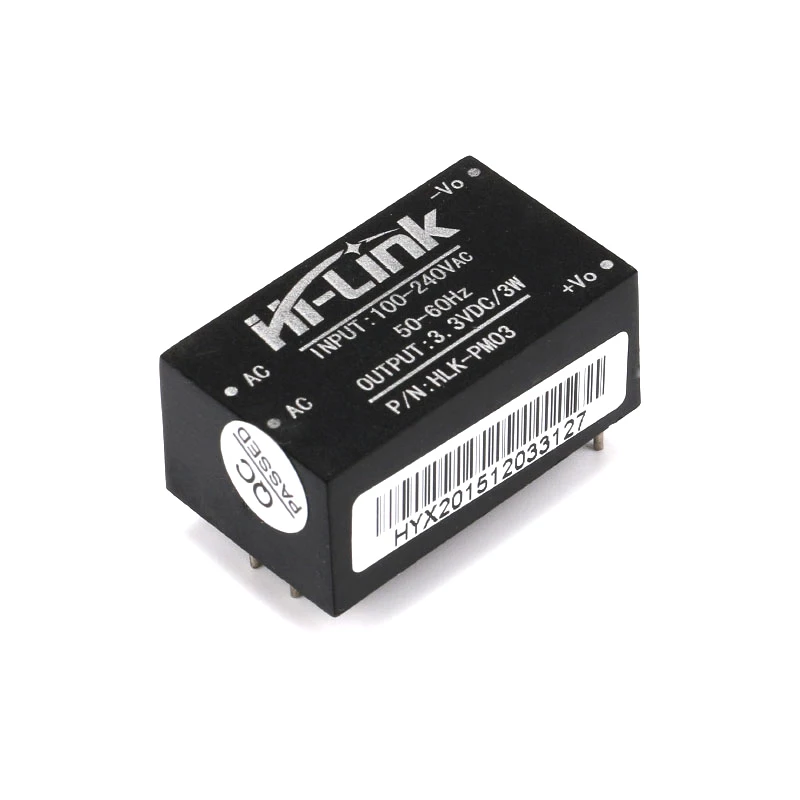

HLK-PM03:

Характеристики продукта:

1. Соответствует требованиям UL и CE, 2. Ультра-тонкий, ультра-маленький 2. Полный вход напряжения (90 ~ 264Vac) 3. Низкая пульсация, низкий уровень шума 4. Защита от короткого замыкания от перегрузки на выходе 5. Высокая эффективность и высокая плотность мощности 6. Дизайн продукта отвечает требованиям EMC и безопасности тестирования 7. Низкое энергопотребление, зеленый и охрана окружающей среды, без потери нагрузки <0,1 Вт 8.100% старение и тестирование нагрузки Условия окружающей среды: Рабочая температура: -20-+ 60 °C Температура хранения: -40 - + 80 °C Относительная влажность 5-95% Метод охлаждения: Естественное охлаждение Атмосферное давление; 80-106кпа Высота ≤ 2000 м Вибрация: количество коэффициентов вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X, Y, Z Номинальное входное напряжение 100-240В переменного тока Диапазон входного напряжения 90-264VAc Максимальный входной ток ≤ 0,2a Входной импульсный ток ≤ 10A Максимальное входное напряжение ≤ 270VAc Вход медленного запуска ≤ 50 мс Входное низкое напряжение эффективность вин = 110 В переменного тока, Выходная полная нагрузка ≥ 69% Входное Высокое напряжение эффективность вин = 220В переменного тока, Выходная полная нагрузка ≥ 70% Долгосрочная надежность MTBF≥ 100000 h На холостом ходу, оборот в минуту (Номинальное выходное напряжение 3,3 ± 0,1 В постоянного тока Допускаемая нагрузка от номинального выходного напряжения 3,3 ± 0,2 В постоянного тока Максимальный выходной ток ≥ 1000 мА Длительный Максимальный выходной ток ≥ 600 мА Регулирование напряжения ± 0.2% Скорость регулировки нагрузки ± 0.5% Выходная пульсация и шум (mVp-p): ≤ 50mV Номинальное входное напряжение, Выходная полная нагрузка. С осциллографом 20 МГц, Загружен с 10 мкФ и 0,1 мкФ конденсаторы для тестирования Коммутационная машина амплитуда перегрузки: (Номинальное входное напряжение, выход плюс нагрузка 10%) ≤ 5% VO Защита от перегрузки по току: выход 150-200% A максимальной нагрузки Защита от короткого замыкания на выходе: прямое короткое замыкание во время нормального выхода, автоматическое восстановление нормальной работы после удаления короткого замыкания Безопасность Особенности: Дизайн продукта соответствует требованиям сертификации UL и CE. Безопасность и электромагнитная совместимость Входной дизайн принимает сертификацию UL 0.5A страхование; Плата PCB изготовлена из двусторонней медно-плакированной платы, а уровень огнестойкости материала-94-V0; Стандарты безопасности в соответствии с UL1012, EN60950, UL60950 Напряжение изоляции I/P-O/P: 2500VAC Сопротивление изоляции I/P-O/P>100M Ом/500VDC 25 °C 70% RH Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22) Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8кв/15кВ RF излучаемый иммунитет IEC/EN 61000-4-3 см. Примечание по применению для получения подробной информации Конструкция для повышения температуры При комнатной температуре, повышение температуры внутренней поверхности конденсатор источника питания, основной преобразователь и т. д. не превышает 90 °C; Температура поверхности подъем Наружная оболочка не превышает 60 °C при максимальной HLK-PM01 : Электрические характеристики Входные характеристики (тест) при комнатной температуре. Технические требования: один бит Номинальное входное напряжение: 100-240.VAc Диапазон входного напряжения: 90-264.VAc Максимальный входной ток: 0,2 или меньше. Входной импульсный ток; 10 или менее a. Максимальное входное напряжение: 270 или менее в переменного тока Мягкий пуск на входе: 50 или менее мс Эффективность низкого входного напряжения: Vin = 110 В переменного тока, выход с 69 или более % Высокое входное напряжение: Vin = 220 В переменного тока, выход с 70 или более % Долгосрочная надежность: MTBF 100000 или более H. Без нагрузки Номинальное выходное напряжение: + 5 + / -0,1 VDC Полный Номинальное выходное напряжение: + 5 В + / -0,2 В постоянного тока в Короткий Максимальный выходной ток: P 1000 мА Максимальный выходной ток в течение длительного времени: P 600 ma Напряжение регулирования: + / -0,2% Регулирование нагрузки: + / -0,5% Выходная пульсация и шум: (mVp - p) 50 или менее Номинальное входное напряжение и выходная нагрузка. С 20 МГц пропускной способностью осциллографа, Нагрузки и 10 мкФ и 0,1 мкФ постоянной ёмкости, универсальный конденсатор тесты. МВ Переключатель машина перегонки (Номинальное входное напряжение, выход и нагрузка 10%) 5 или менее % VO Защита от перегрузки по току Выходная Максимальная нагрузка 150-200% Защита от короткого замыкания на выходе Непосредственно к выходу нормального короткого замыкания, короткое замыкание автоматически возобновит нормальную работу после удаления   HLK-PM12 : Электрические характеристики Входные характеристики (тест) при комнатной температуре. Технические требования: один бит Номинальное входное напряжение: 100-240.VAc Диапазон входного напряжения: 90-264.VAc Максимальный входной ток: 0,2 или меньше. Входной импульсный ток; 10 или менее a. Максимальное входное напряжение: 270 или менее в переменного тока Мягкий пуск на входе: 50 или менее мс Эффективность низкого входного напряжения: Vin = 110 В переменного тока, выход с 69 или более % Высокое входное напряжение: Vin = 220 В переменного тока, выход с 70 или более % Долгосрочная надежность: MTBF 100000 или более H. Без нагрузки Номинальное выходное напряжение: + 12 + / -0,1 В постоянного тока Полный Номинальное выходное напряжение: + 12 + / -0,2 В постоянного тока в Короткий Максимальный выходной ток: P 650 мА Максимальный выходной ток в течение длительного времени: P 250 ma Напряжение регулирования: + / -0,2% Регулирование нагрузки: + / -0,5% Выходная пульсация и шум: (mVp - p) 50 или менее Номинальное входное напряжение и выходная нагрузка. С 20 МГц пропускной способностью осциллографа, Нагрузки и 10 мкФ и 0,1 мкФ постоянной ёмкости, универсальный конденсатор тесты. МВ Переключатель машина перегонки (Номинальное входное напряжение, выход и нагрузка 10%) 5 или менее % VO Защита от перегрузки по току Выходная Максимальная нагрузка 150-200% Защита от короткого замыкания на выходе Непосредственно к выходу нормального короткого замыкания, короткое замыкание автоматически возобновит нормальную работу после удаления
