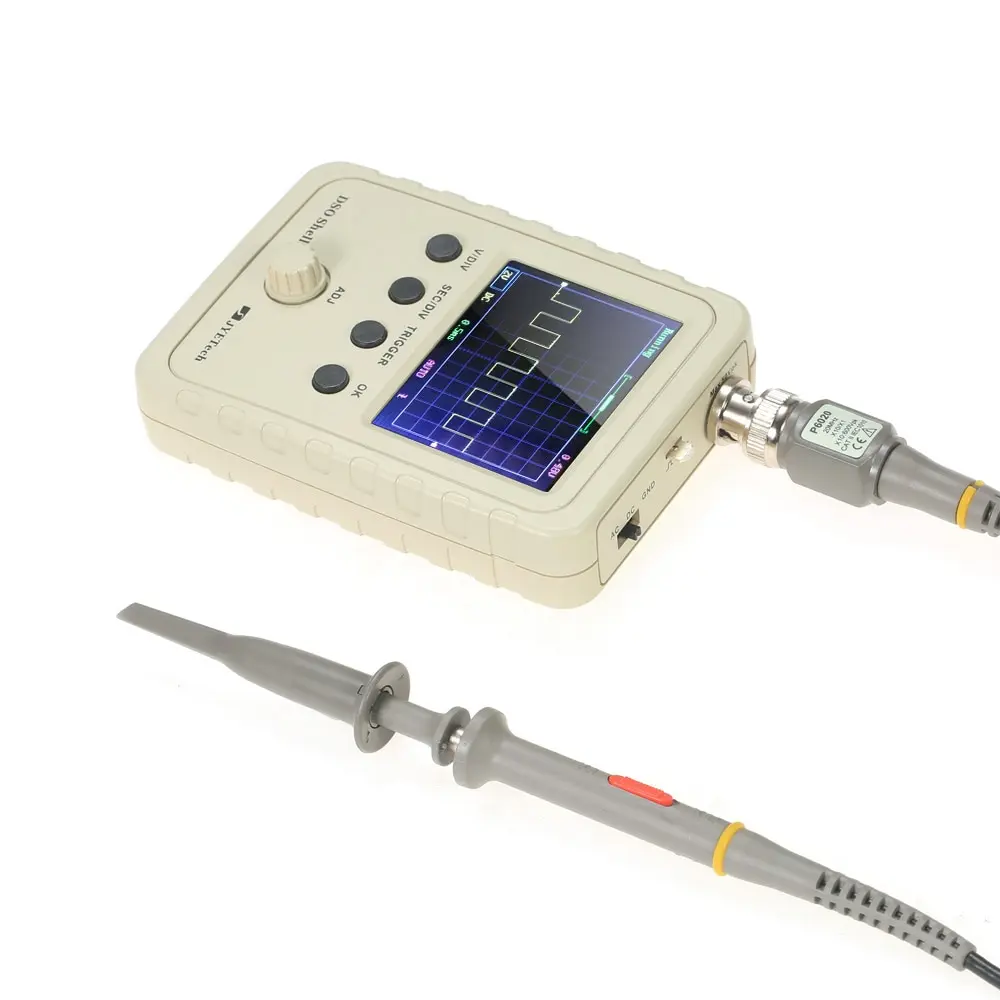

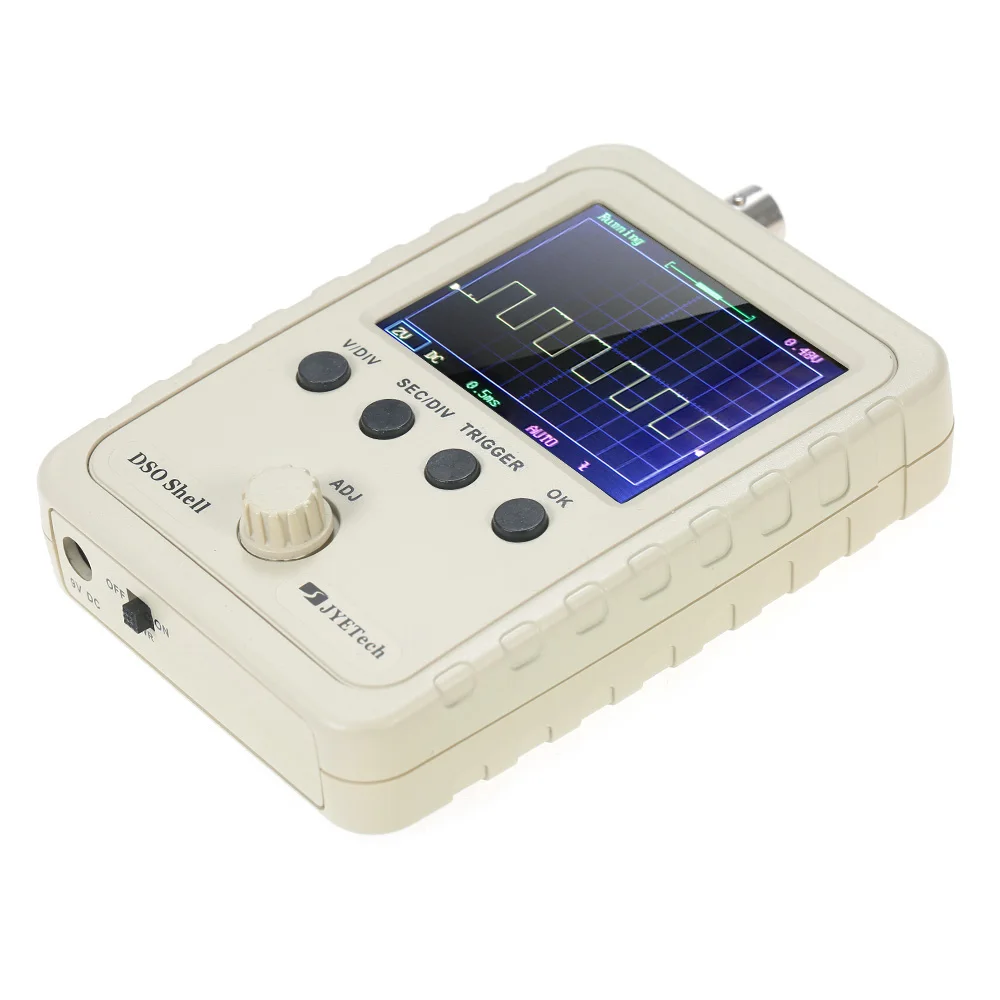

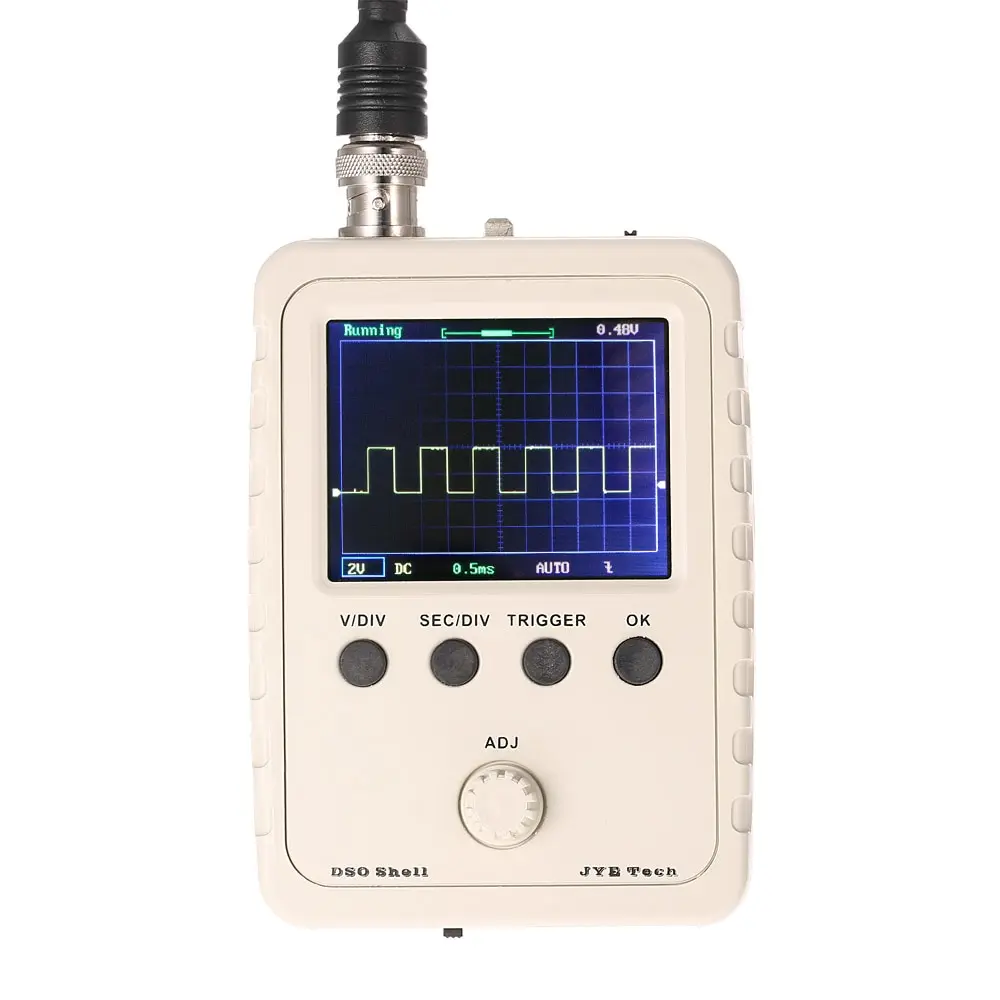

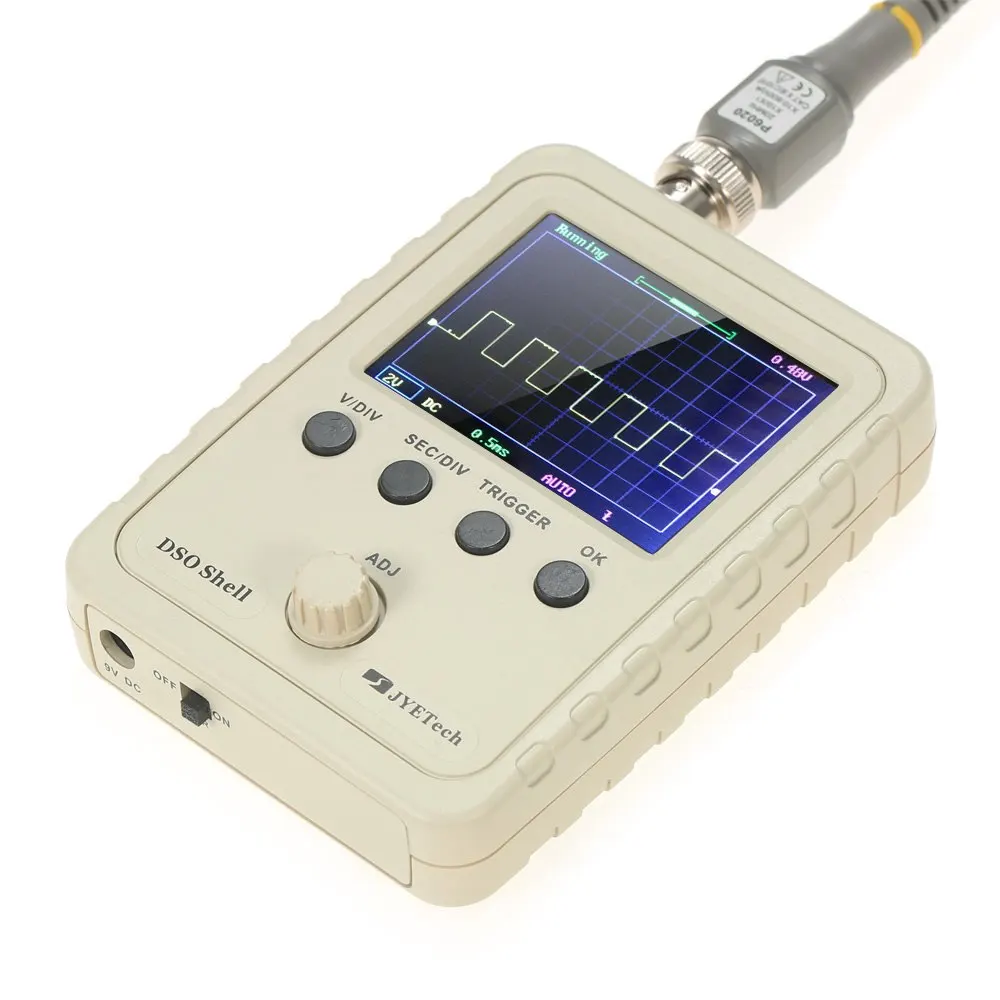

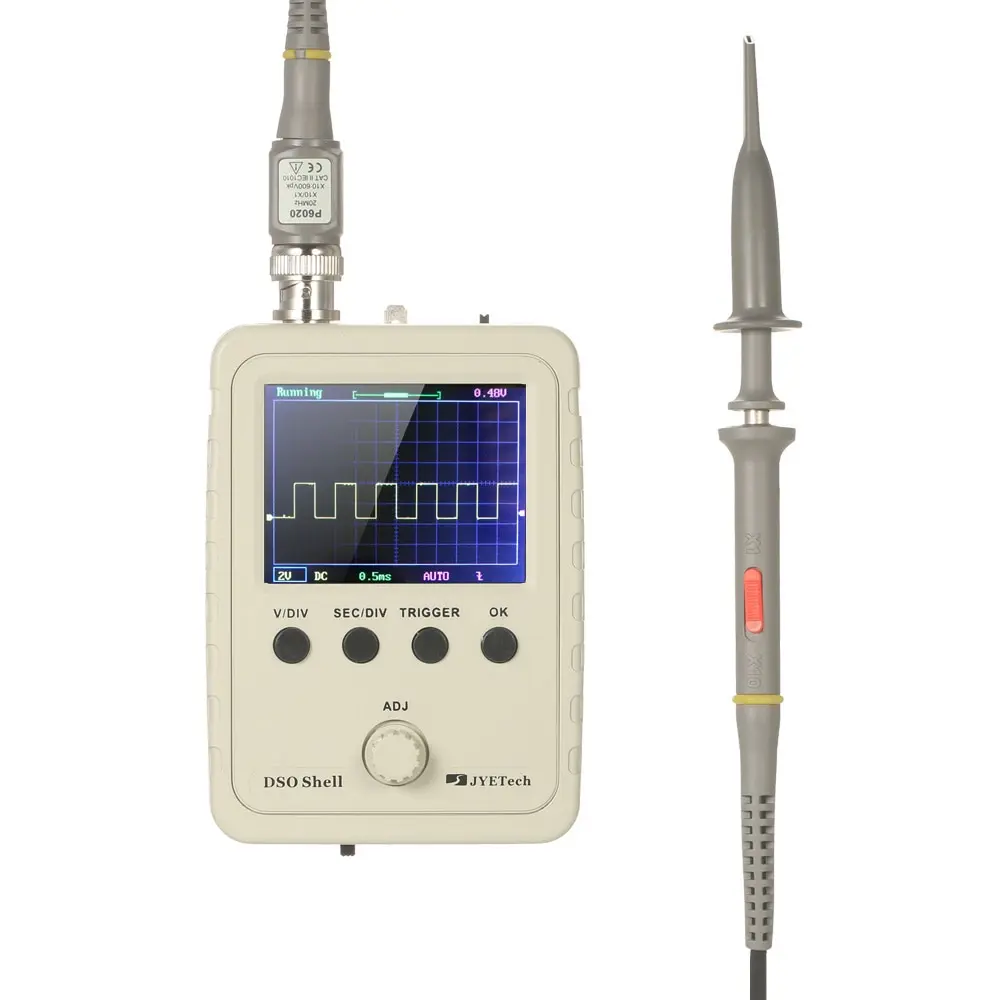

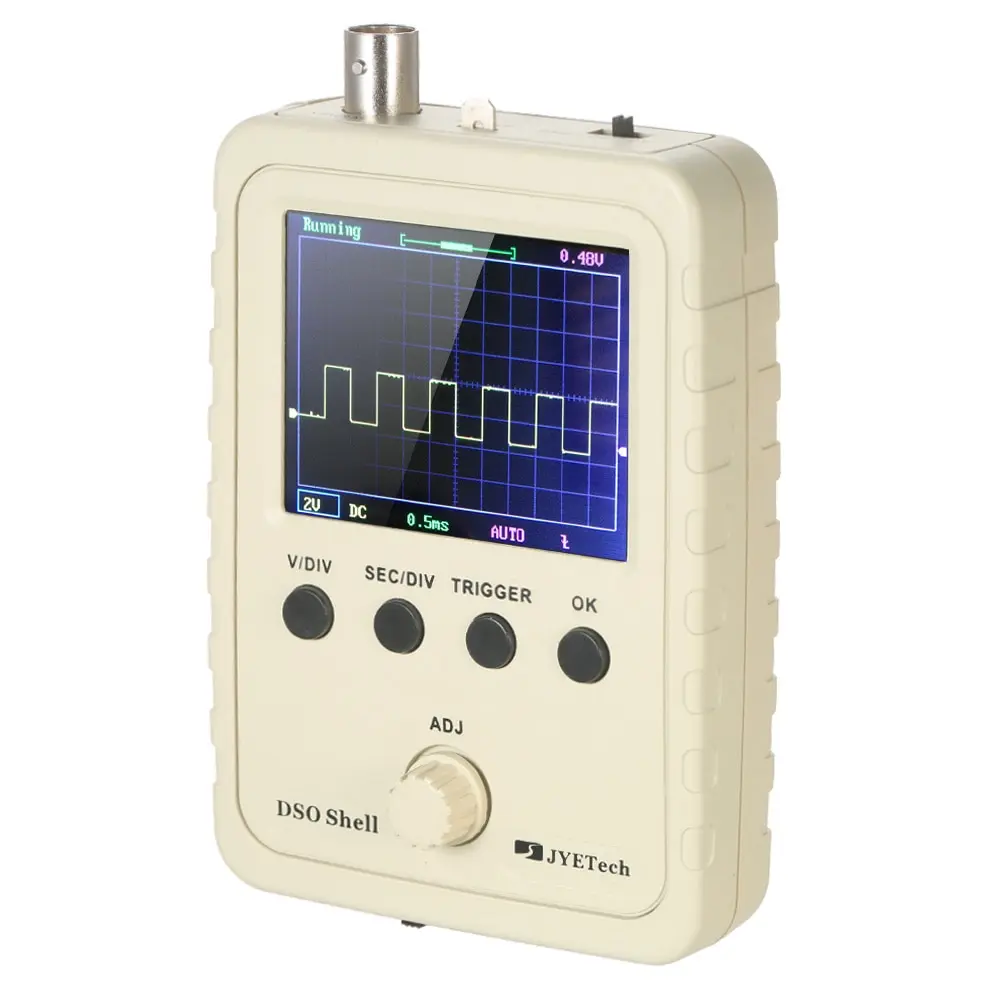

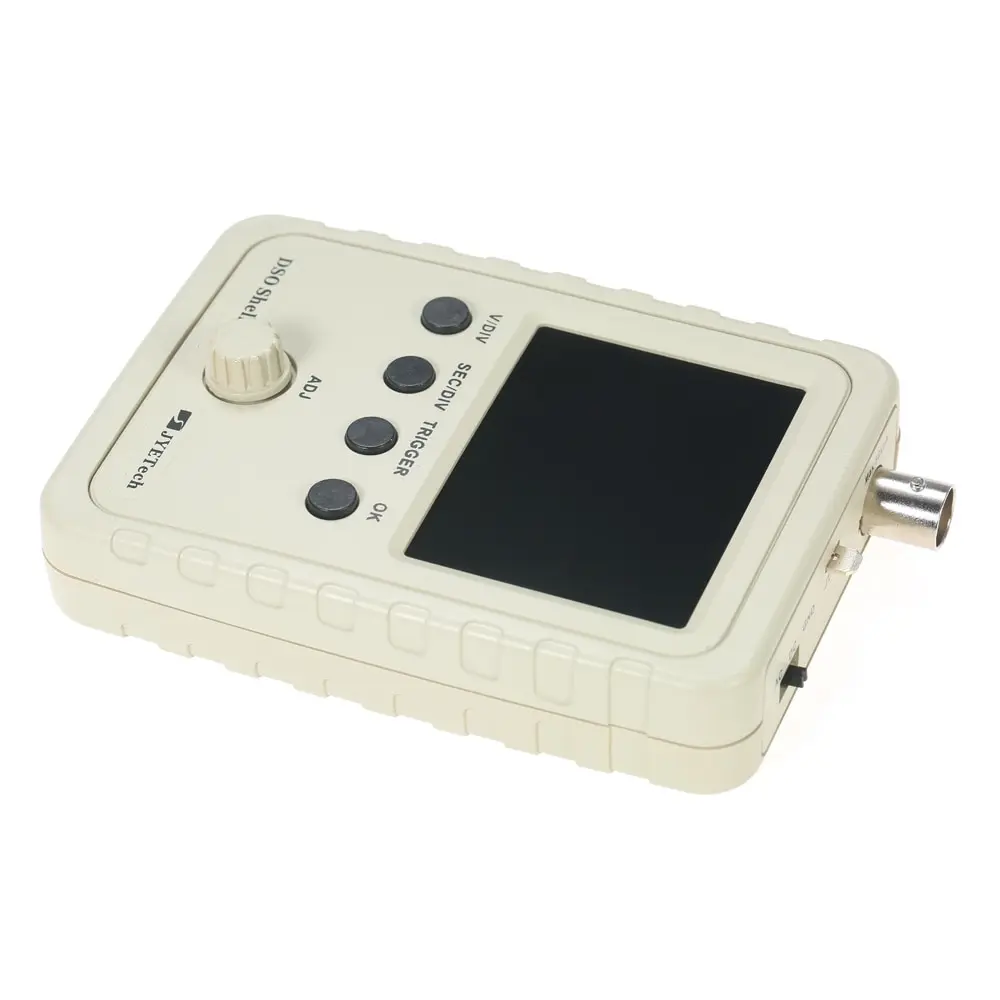

JYE Tech DSO Shell(DSO150) цифровой осциллограф 2,4 "TFT Ручной Карманный логический анализатор + зажим для корпуса 1MSa/s 0-200 кГц

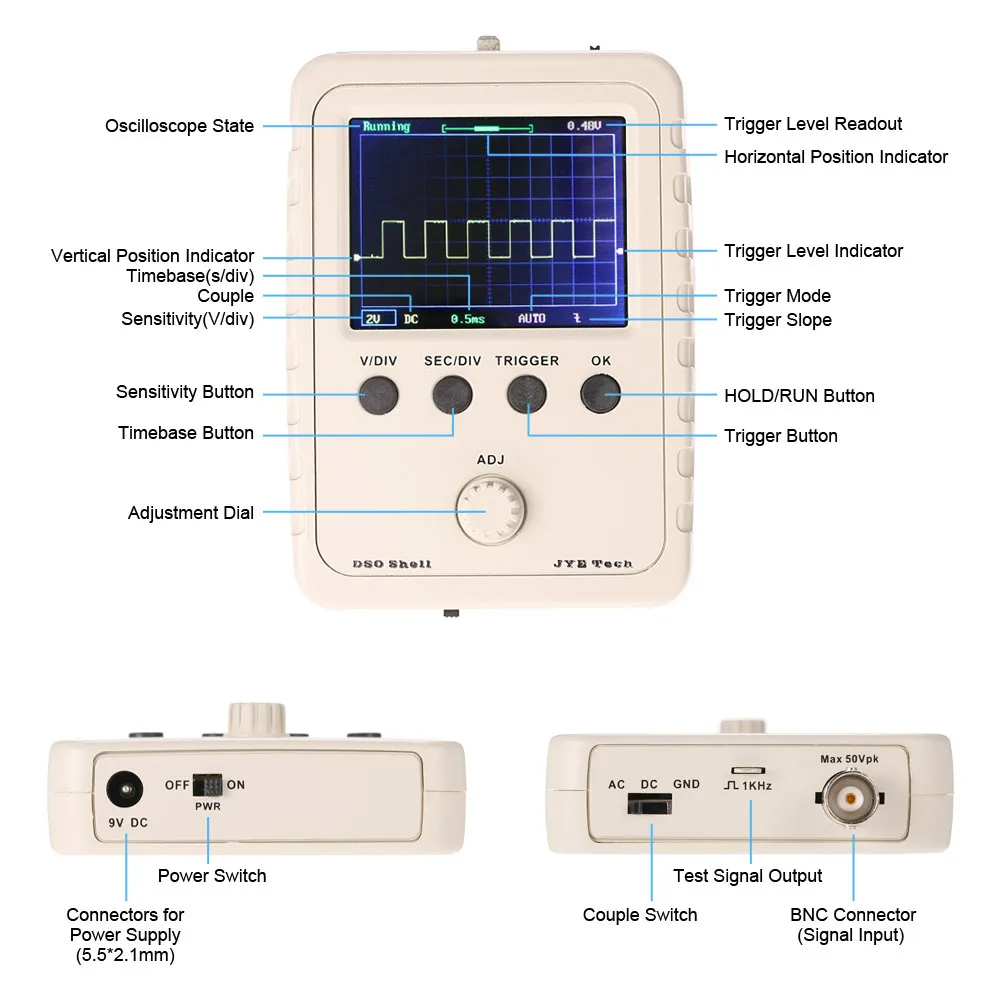

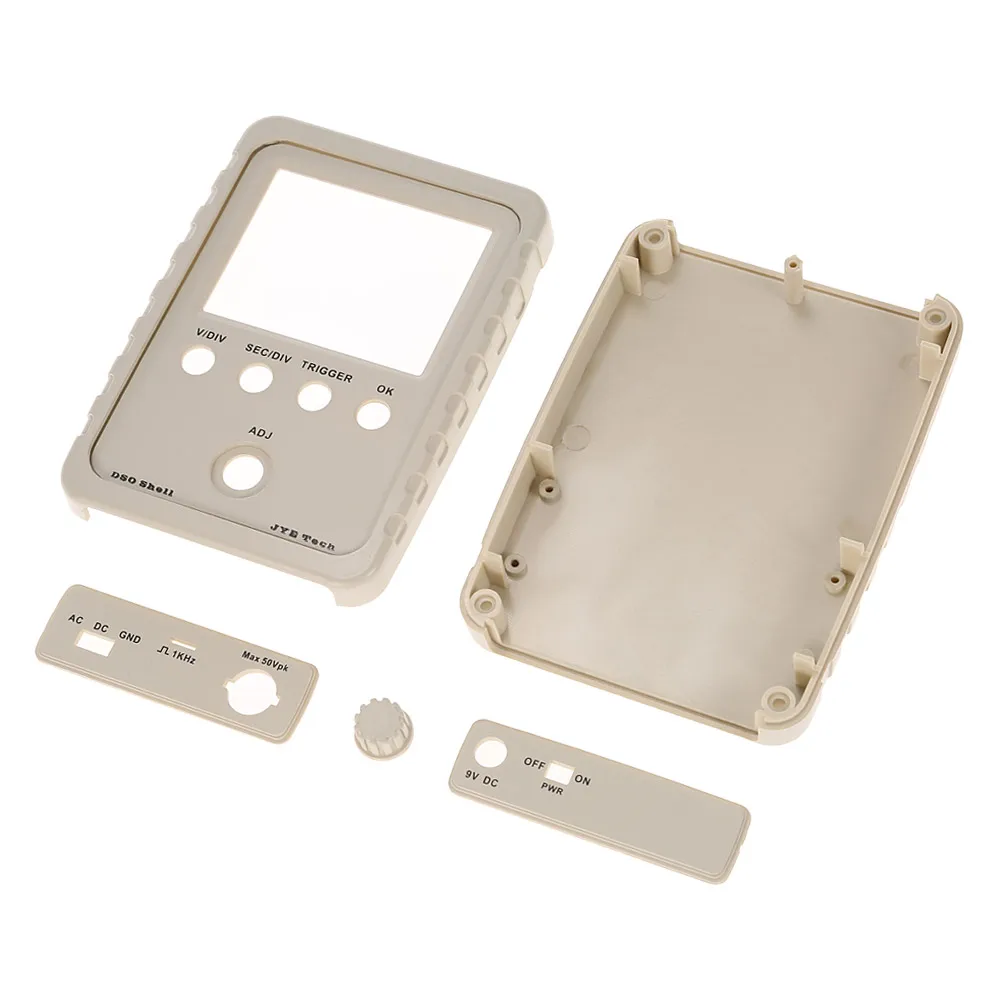

Этот цифровой осциллограф имеет аналогичную полосу пропускания DSO138, но содержит значительные улучшения в конструкции, механизме и работе. Он отличается высокой чувствительностью, светильник и удобный для переноски размер, 2,4-дюймовый TFT экран и защитный чехол. Он может отображать параметры формы волны, такие как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.

Особенности:
2,4-дюймовый цветной TFT ЖК-дисплей с 320*240 Разрешение отображает параметры четко.
Высокая чувствительность: 5 мВ/див-20 в/див; Выше и шире, чем DSO138.
С автоматическим/нормальным/одиночным триггером, легко захватывает форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала перед запуском (отрицательная задержка).
Может замораживать дисплей формы волны в любое время (функция удержания).
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
Роторный кодировщик делает настройку параметров намного быстрее и проще.

Технические характеристики:

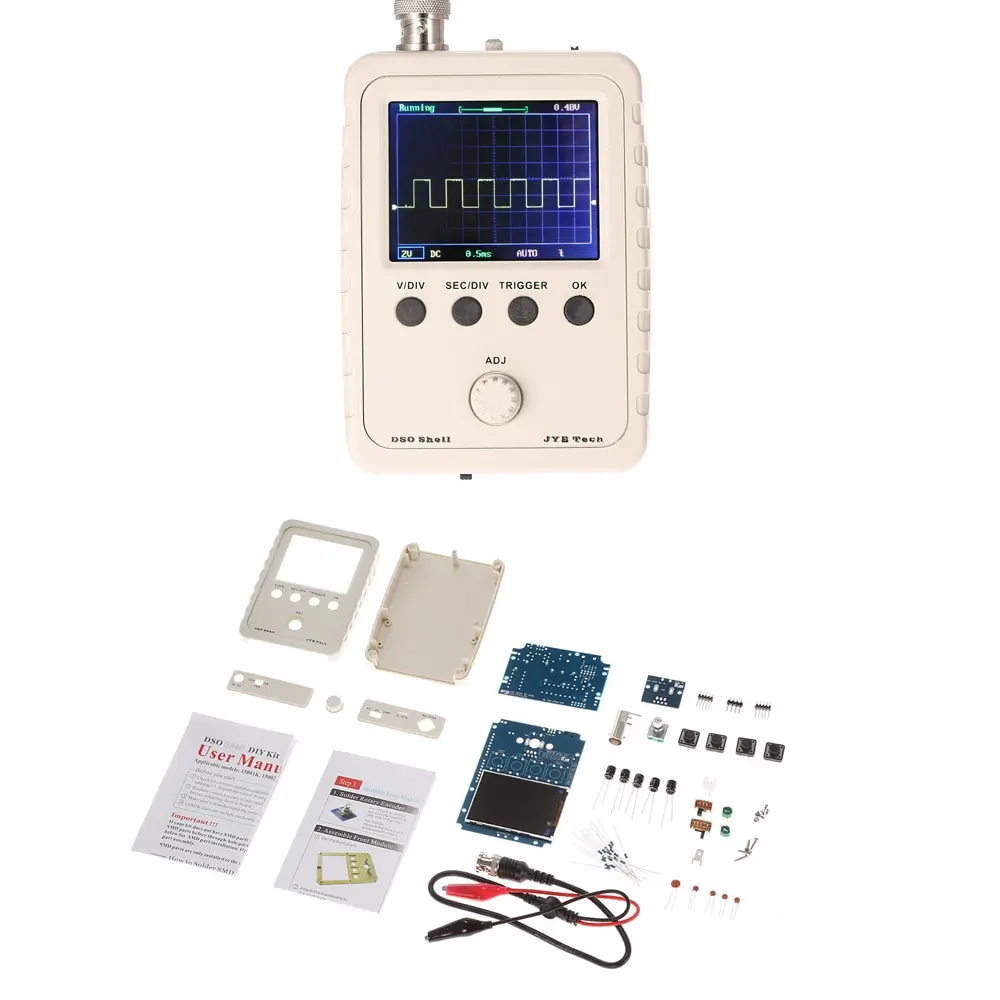

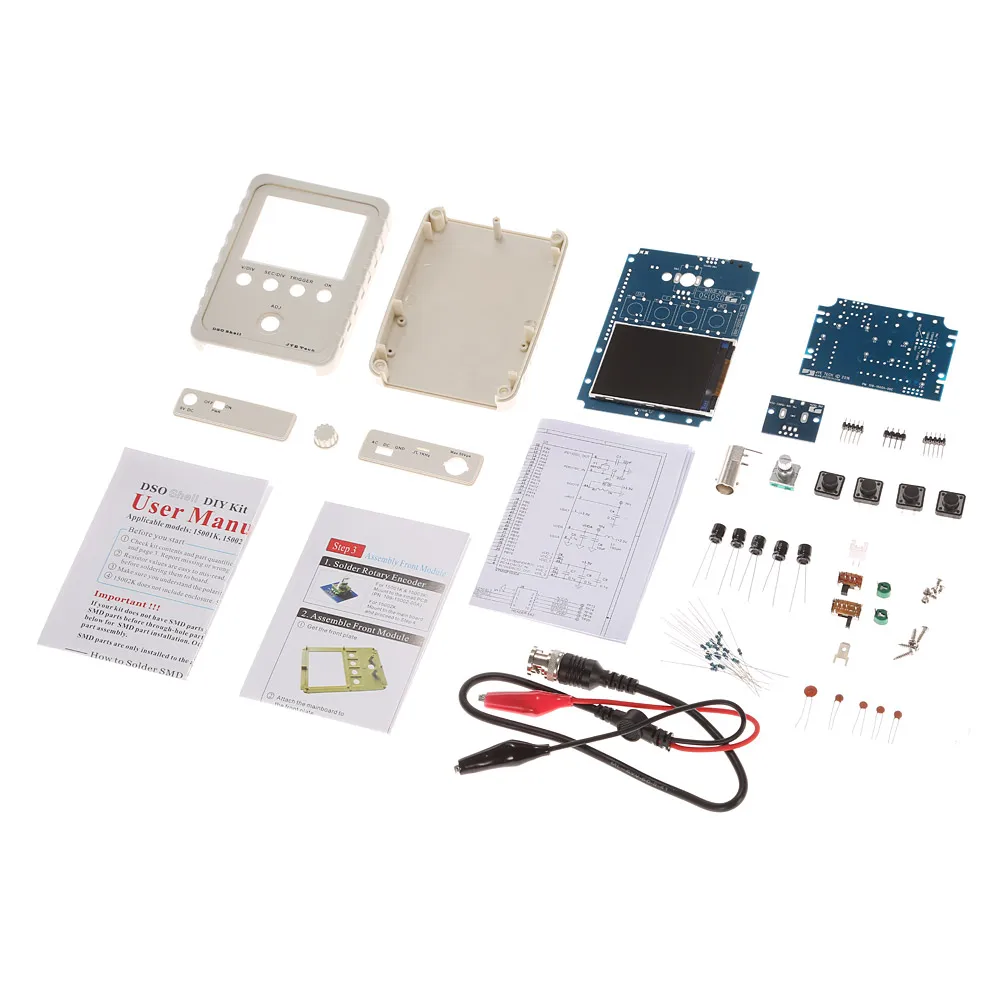

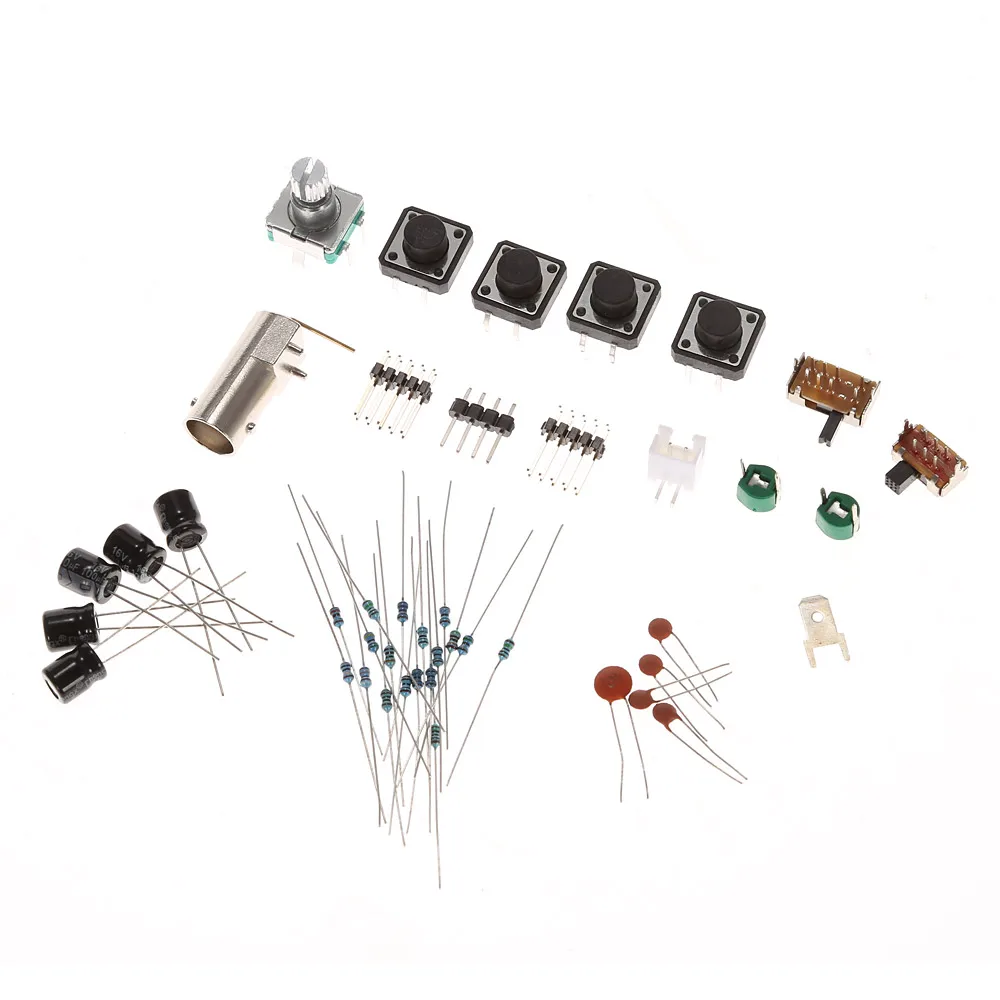

Тип: Набор DIY/готовая продукция(По желанию)
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/дел-20 в/дел
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Длина записи: 1024 точек

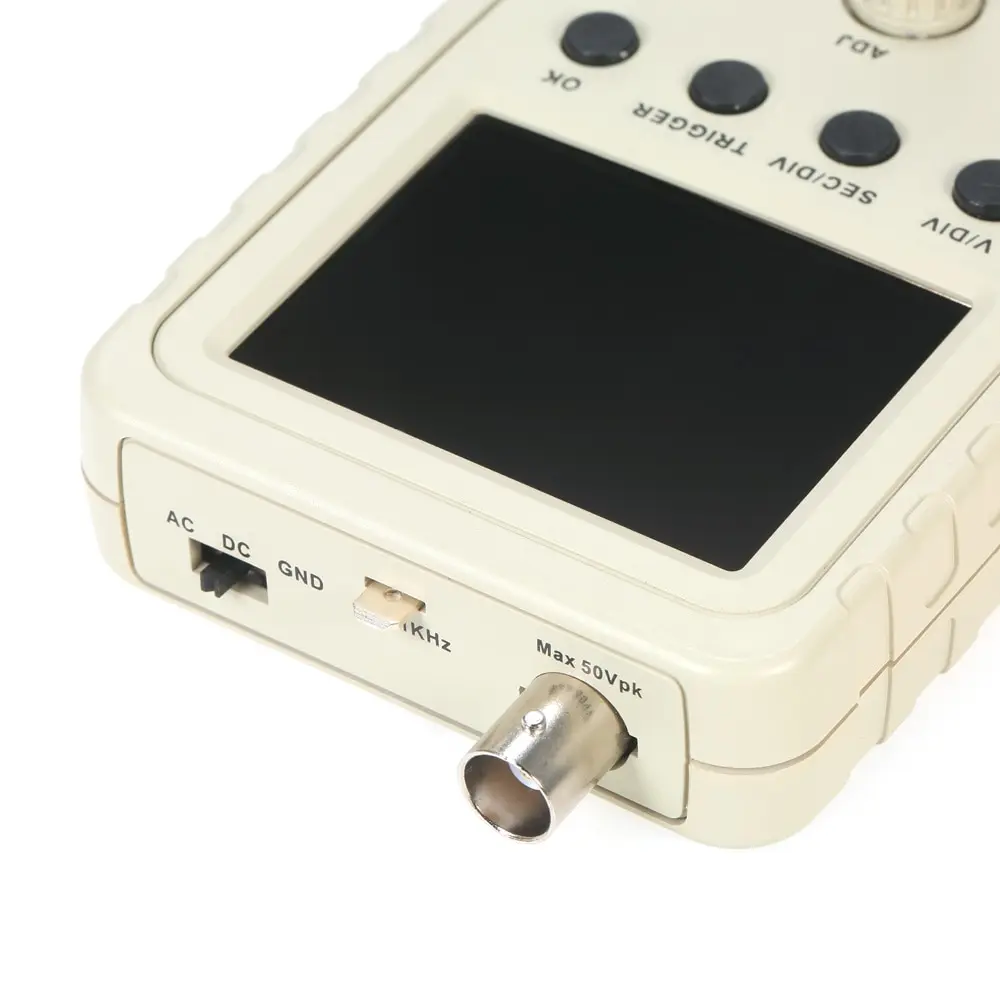

Режимы соединения: DC / AC / GND
Максимальная частота дискретизации в реальном времени: 1MSA/s
Диапазон временной базы: 10us/Div - 500s/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Дисплей: 2,4 "Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей с 320*240 Разрешение
Напряжение питания: 9 В постоянного тока (приемлемо 8-10 В)
Потребление тока: ~ 120 мА @ 9 В
Размер продукта: 115*75*22 мм/4,53*2,95 * 0.87in
Вес изделия: 89 г/3,14 унций
* Размер посылка:
Набор для творчества: 14,5*10*3,7 см/5,7*3,94 * 1.45in
Готовая продукция: 17*11*3 см/6,7*4,33 * 1.2in
Вес посылка: 179-200 г/6,33-7,06 унций

Примечание:
1. Корпус DSO работает на 9 В (Не используйте напряжение питания выше 10 в!). В противном случае это может повредить ICs внутри.
2. Максимальное входное напряжение сигнала 50Vpk(100Vpp) с зажимом зонда.
3. В связи с использованием разных светильник и следит за вас принять во внимание тот факт, быть s светильник разница в цвете, пожалуйста, в том числе и превалируют.

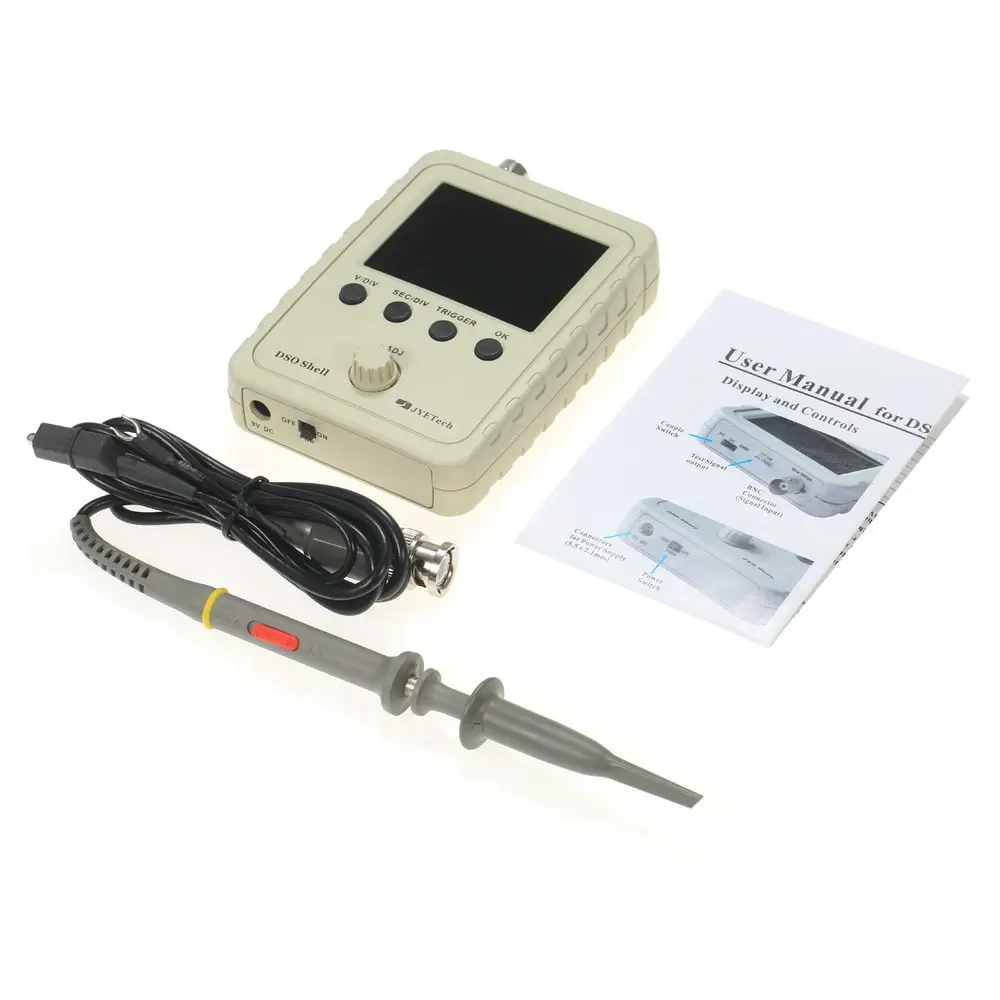

Посылка список:
1 * цифровой осциллограф

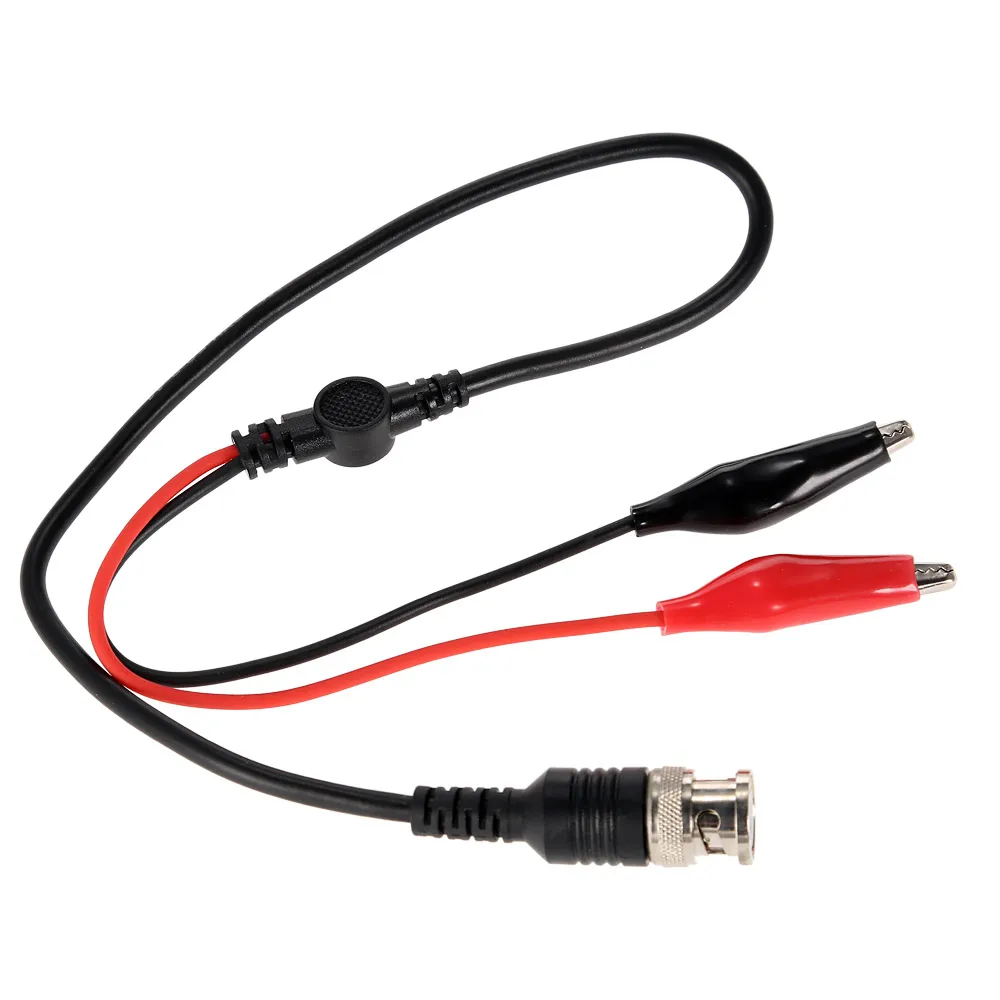

1 * зонд
1 * Руководство пользователя (на английском языке)
