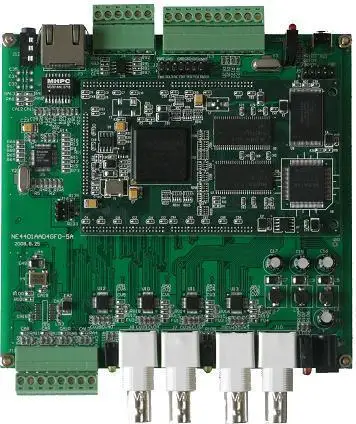

Введение системы: VMD642-C является одним из серии DM642 development board нашей компании. По сравнению со старой доской разработки, Новая плата состоит из двух частей: основной платы и прикладной платы. Функции и гибкость были значительно улучшены, сохраняя стабильную стабильность. Основная плата в основном включает DM642, SDRAM, FLASH, CPLD и другие основные чипы. Плата приложения включает в себя различные периферийные интерфейсные схемы IO, такие как видео, аудио, RS232, RS485, сетевой интерфейс, источник питания и так далее. Таким образом, клиенты могут просто изменить панель приложений для своих собственных продуктов, которые могут быть адаптированы к продуктам с различными оболочками, такими как видеосервера и сетевые камеры. Операционная система: Windows 2000 или Windows XP Программное обеспечение для разработки: CCS2.20.18 или выше Размер печатной платы: 100 мм x 60 мм основная плата, 6-слойная технология платы, 130 мм x 130 мм Прикладная плата, 2-слойная технология платы, вся проводка через анализ целостности сигнала, стабильная и надежная работа. Основные особенности платы развития: Процессор DSP: TMS320DM642, 600M основная частота, 480 миллионов инструкций в секунду Внешние автобусные часы DSP: 100 м SDRAM: 4 4Mx16 бит, 64-битная ширина шины Вспышка: 1 NOR FLASH 4 м * 8 бит Режим загрузки DSP: FLASH boot Входная мощность: + 5 В вход Видео вход: 4 композитных видео входа, максимальный диапазон входного сигнала 0-1 Vpp, NTSC: 720x52530 кадров в секунду; PAL: 720x625 25 кадров в секунду Видеовыход: 1 Композитный видеовыход, максимальный выходной диапазон Y: 0-1 Vpp, C: 0-0.89Vpp Аудиовход: 4-полосный вход, 8 кГц-96 кГц, 16/20/24 выборка Аудиовыход: 1 выход, 8 кГц-96 кГц, 16/20/24 выборка Цифровой вход: 4-полосный цифровой переключатель сигнала Цифровой выход: 4-полосный цифровой импульсный сигнал Светодиодный индикатор: 8 пользовательских светодиодных ламп, 2 индикатора питания Сетевой интерфейс: адаптивный сетевой интерфейс 10 м/100 м Интерфейс отладки DSP: интерфейс JTAG, соответствующий стандарту ieeee1149 Интерфейс модуляции CPLD: Интерфейс JTAG UART: 1 Интерфейс RS232, 1 Интерфейс RS485 1 EEPROM 1 часы с собакой Рабочая температура: 0 - 70 градусов Потребляемая мощность: менее 5 Вт Список экспериментов: Основное различие между этой платой и другими платами разработки заключается в том, что помимо обеспечения видеовыхода на оборудовании, Эксперимент также предоставляет алгоритм H264 source code experiment (не оптимизирован). Видеозахвата, H264 кодирования и сети передачи экспериментов, в том числе H264 кодирования и ПК терминала Декодирование предоставляет исходный код (алгоритм не оптимизирован) Демонстрационный эксперимент по приобретению видео канала 1, кодированию H264 и сетевой передаче, в котором кодирование и декодирование H264 И передача сети не предоставляет исходный код (алгоритм оптимизирован) Демонстрационные эксперименты по приобретению видео канала 2, кодированию H264 и сетевой передаче, в которых кодирование и декодирование H264 И передача сети не предоставляет исходный код (алгоритм оптимизирован) Видеоканал 1 эксперимент по приобретению _ Видео канал 2 опыт приобретения Видео канал 2 приобретение и канал 1 воспроизведение экспериментов Видео канал 3 приобретение и канал 1 воспроизведение экспериментов Видео канал 4 приобретение и канал 1 воспроизведение экспериментов Эксперименты по приобретению и выходу аудиоканала 1 _ Серийные коммуникационные эксперименты _ Эксперименты по сетевой связи Загрузочный погрузчик для вспышки _ Эксперименты по сжиганию и написанию вспышки Демонстрационный эксперимент светоизлучающего диода Тест памяти SDRAM Аппаратная реализация of_CPLD светодиодный логический контроль Описание управления CPLD Verilog HDL язык рутинный, который включает в себя полный контроль логической реализации всей платы развития _ Видео JPEG кодирование и декодирование экспериментов _ Видео MPEG2 кодирование и декодирование экспериментов Видео H.263 кодирование и декодирование экспериментов _ Видео JPEG кодирование и декодирование сети передачи экспериментов Существует много других процедур обработки изображений, в том числе:Эксперимент с обратным изображениемСерый уровень отображения эксперимента изображенияЭксперимент по сегментации порога изображенияЭксперимент линейной трансформации изображения серого масштабаЭксперимент с окном в градациях серогоСерый масштаб Потяните вверх экспериментЭксперимент по гистограммеЭксперимент с серым балансомЭксперимент по переводу изображенийЭксперимент вертикального зеркального преобразования изображенияЭксперимент с горизонтальной зеркальной заменой изображенияЭксперимент по масштабированию изображенийЭксперимент по вращению изображенияЭксперимент по сглаживанию изображенийЭксперимент медианной фильтрации изображенияЭксперимент по заточке изображенийЭксперимент по обнаружению краев изображения
