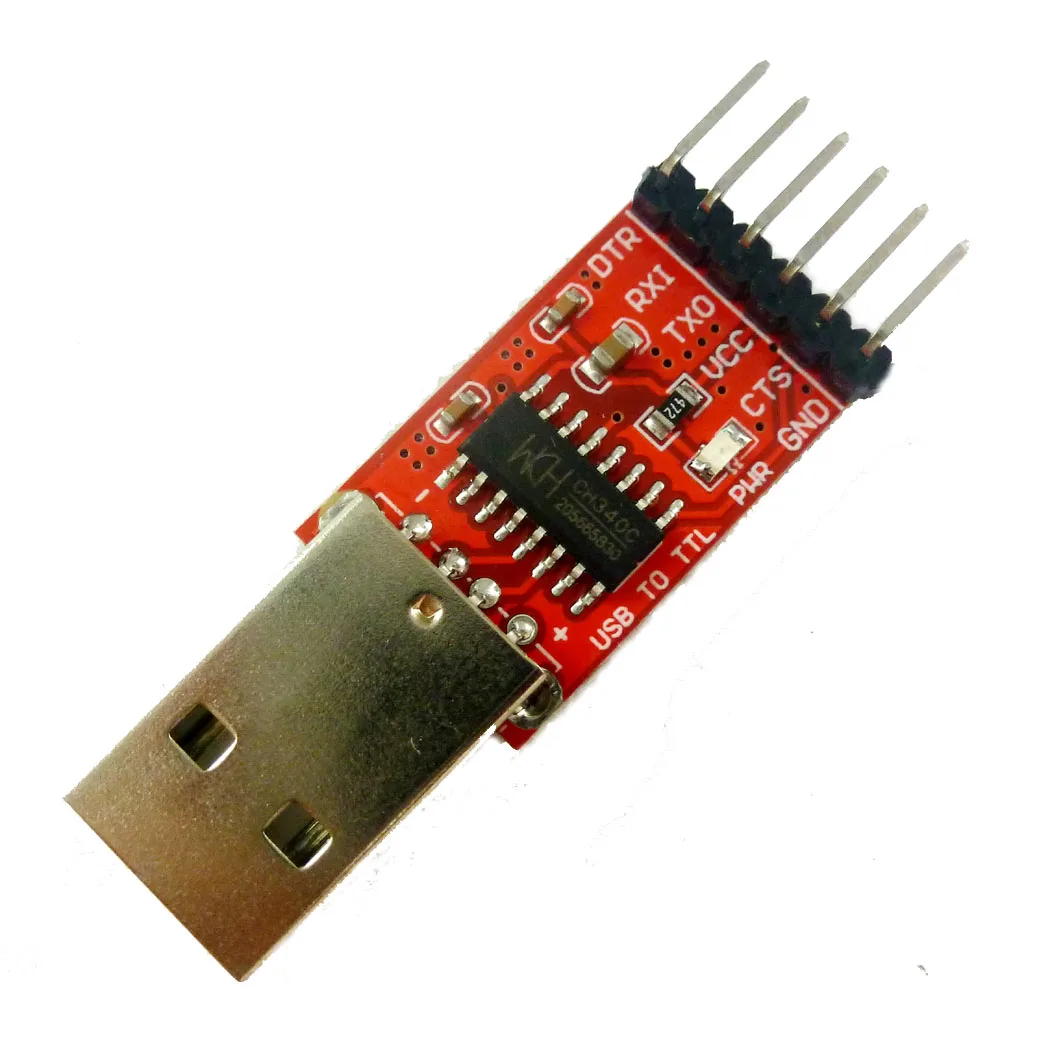

CTS DTR USB адаптер Pro мини кабель для загрузки в RS232 TTL последовательные порты CH340

CTS DTR USB адаптер Pro мини кабель для загрузки в RS232 TTL последовательные порты CH340

105,41 руб.
Автоматическая розлива устройство для автоматического орошения набор

Автоматическая розлива устройство для автоматического орошения набор

239,64 руб.

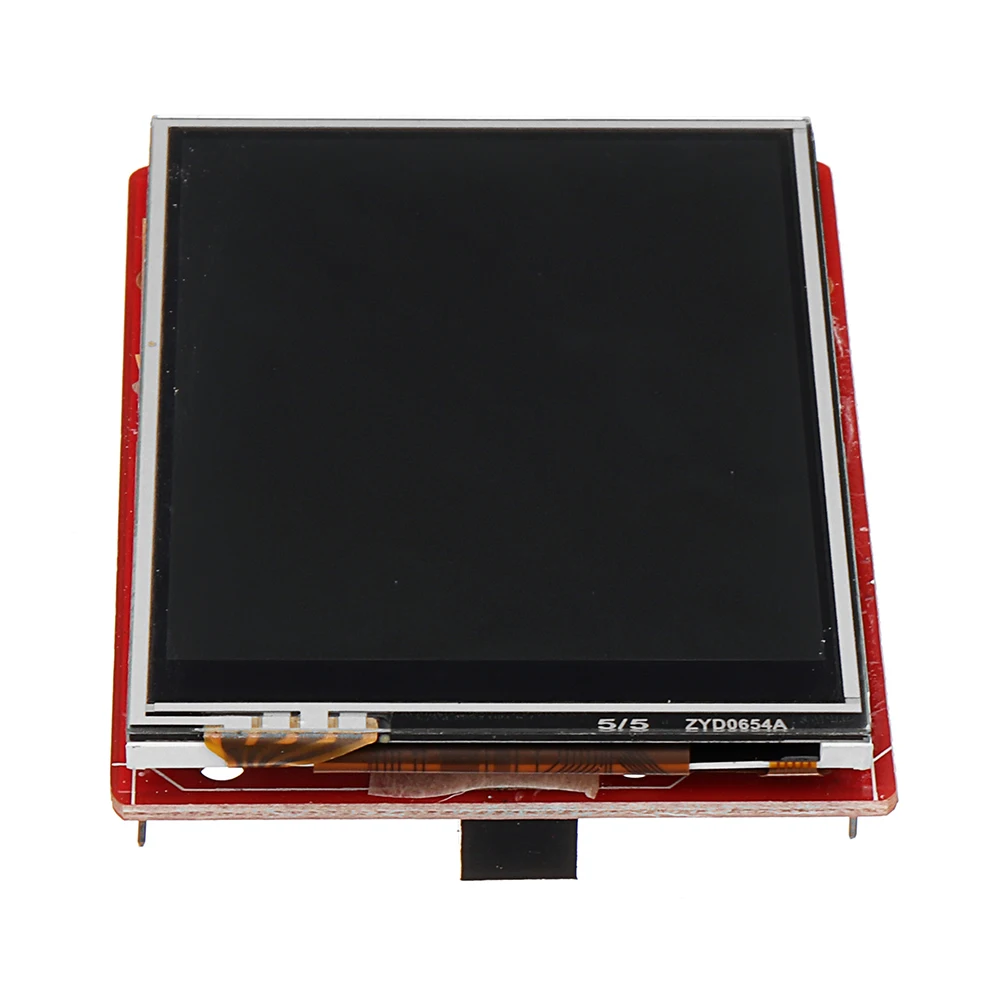

Новый 2 8 дюйма TFT RM68090 для сенсорного ЖК экрана щит на плате датчик температуры +

Новый 2 8 дюйма TFT RM68090 для сенсорного ЖК экрана щит на плате датчик температуры +

801,57 руб.

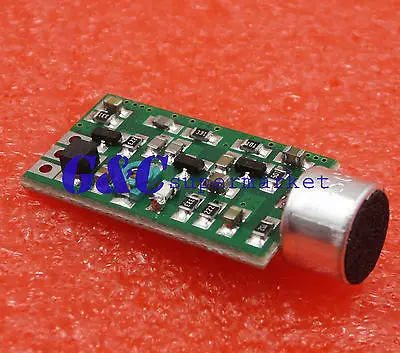

5 шт. мини fm передатчик 88 мГц 108 ошибка прослушивания Dictagraph перехватчик модуль|fm

5 шт. мини fm передатчик 88 мГц 108 ошибка прослушивания Dictagraph перехватчик модуль|fm

1 425,69 руб.

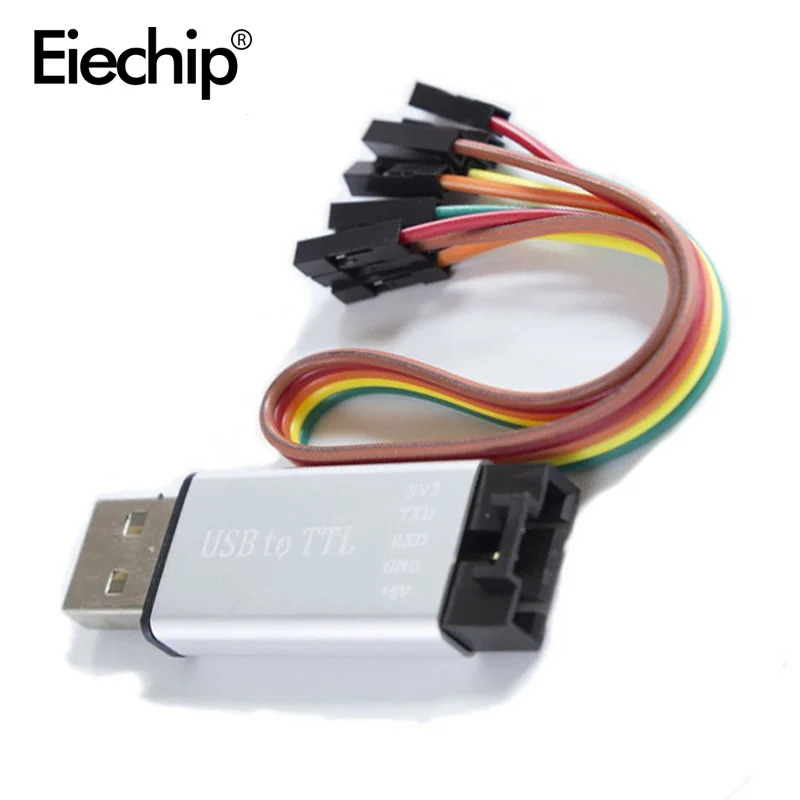

Модуль CP2102 USB 2 0 в TTL UART 5 контактный последовательный преобразователь STC сменный

Модуль CP2102 USB 2 0 в TTL UART 5 контактный последовательный преобразователь STC сменный

146,36 руб.
Зажим для тестирования программатора 8 контактный зажим ИС SOP8 SOP SOIC SOIC8 DIP8

Зажим для тестирования программатора 8 контактный зажим ИС SOP8 SOP SOIC SOIC8 DIP8

135,74 руб.
10 шт. модуль обнаружения звука с микрофоном для Arduino Raspberry Pi 2 3 3b +|Интегральные

10 шт. модуль обнаружения звука с микрофоном для Arduino Raspberry Pi 2 3 3b +|Интегральные

566,48 руб.
Автоматический программирующий USB микроконтроллер K150 + ICSP кабель PIC программатор

Автоматический программирующий USB микроконтроллер K150 + ICSP кабель PIC программатор

580,89 руб.
DYKB-JUN Store

DYKB-JUN Store

Магазина DYKB-JUN Store работает с 16.01.2015. его рейтинг составлет 89.27 баллов из 100. В избранное добавили 3818 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 2283 наименований товаров, успешно доставлено 19996 заказов. 848 покупателей оставили отзывы о продавце.

Характеристики

TL494 KA7500 DC 9V 25V плата драйвера DC/DC преобразователь инвертора|Интегральные схемы| |

История изменения цены

*Текущая стоимость 355,66 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-22-2026 451.70 руб. 460.31 руб. 455.5 руб.
Jan-22-2026 366.95 руб. 373.29 руб. 369.5 руб.
Dec-22-2025 444.32 руб. 453.48 руб. 448.5 руб.
Nov-22-2025 440.44 руб. 449.29 руб. 444.5 руб.
Oct-22-2025 351.20 руб. 358.62 руб. 354.5 руб.
Sep-22-2025 433.76 руб. 442.82 руб. 437.5 руб.
Aug-22-2025 430.51 руб. 439.56 руб. 434.5 руб.
Jul-22-2025 426.24 руб. 435.34 руб. 430.5 руб.

Описание товара

TL494 KA7500 DC 9V 25V плата драйвера DC/DC преобразователь инвертора|Интегральные схемы| |TL494 KA7500 DC 9V 25V плата драйвера DC/DC преобразователь инвертора|Интегральные схемы| |





TL494 KA7500 DC 9V-25V плата драйвера DC/DC преобразователь модуль PWM

Описание:
  • Особенности:

    Это очень классический дизайн, способный гибко применять модуль драйвера TL494, стоит с нетерпением ждать большинства любителей электроники DIY. Обязательно внимательно проверьте размер перед покупкой модулей, интерфейсов и функций, чтобы убедиться, что приложение в вашей целевой системе, а затем следующий!

    Описание рабочего процесса:

    Размеры:. 41,5 мм * 28 мм (PCB), двухстороннее Полное стекло (FR4) тонкие КБ материалы.
    Рабочее напряжение: Широкий диапазон постоянного тока/9 В-25 В.
    Выходная частота: 31,5 кГц (частота доставки по умолчанию). Модульная конструкция представляет собой двусторонний пусковой выход, PWM Выходная частота 5 футов 2 независимых осциллятора частоты пилозуба, должна быть fo '(kHz) = 1,1/R (кОм) · C (мкФ)/2. Изменяя компоненты цепи синхронизации Ct, параметры Rt можно легко изменить частоту выхода PWM. R(t) колеблется от 1,8 ~ 500kΩ, C(t) находится в пределах 4700pF ~ 10μF, максимальная частота колебаний (fOSC) ≤ 300 кГц.
    Рабочее состояние: индикатор питания (синий), индикатор защиты (красный).
    Применение: импульсный источник питания, преобразователи постоянного/постоянного тока, инверторы, системы электропитания

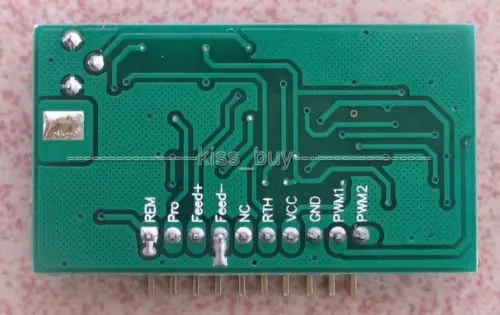

    Модуль Интерфейс Описание:

    PWM2: модульный импульсный выход. TL494 прямой выход от модулированного импульса (частота 31,5 кГц) путем сопряжения дополнительного усилителя push-pull, а затем выходной транзистор, выходной ток большой, способность вождения, может управлять несколькими киловаттами энергосистем.
    PWM1: модульный импульсный выход, и PWM2 одинаковая частота (31,5 кГц), фаза разницы 180 градусов.
    GND: внешний источник питания.
    + VCC: положительный внешний источник питания, входное напряжение, широкое Рабочее напряжение: (DC/9-25V). Этот источник питания оснащен выделенным анти-обратным внутренним запуском цепи, обратный до тех пор, пока напряжение питания, модуль не запустится, чтобы предотвратить сгорание модуля IC драйвера.
    RTH: концы защиты температуры, могут быть доступны с помощью термистора или термостата отрицательного температурного коэффициента и управления питанием вместе с замком на теплоотводе, когда вся система питания для удовлетворения температуры конструкции начнет защиту, Защита всей системы из-за слишком высокой температуры горящая силовая трубка. (Продолжение 100K Термистор, 75 ℃)
    NC: свободных
    Подача-: отзывы о выходе отрицательного напряжения, петля доступа к GND, когда он не используется (соединение по умолчанию GND)
    Подача +: отзывы о положительном выходном напряжении петля доступа к терминалу и положительное выходное напряжение доступа к питанию + форма замкнутой петли системы, которая может регулировать размер выходного напряжения с помощью модуля потенциометра.
    PRO: сигнал защиты модуля для запуска конца, низкая защита триггера и индикатор защиты светильник. (Модуль обнаружения короткого замыкания для внешней системы, перегрузки по току, перенапряжения, чтобы немедленно начать защитный эффект для защиты всей системы питания, особый дизайн схемы от дизайнеров бесплатно играть!)
    REM: Входной контрольный терминал, модули управления запуском и выключением могут быть непосредственно подключены к VCC (соединение по умолчанию VCC)

    Посылка содержание
    100% Фирменная Новинка
    (1 шт.);TL494 KA7500 DC 9V-25V плата драйвера DC/DC преобразователь модуль PWM
