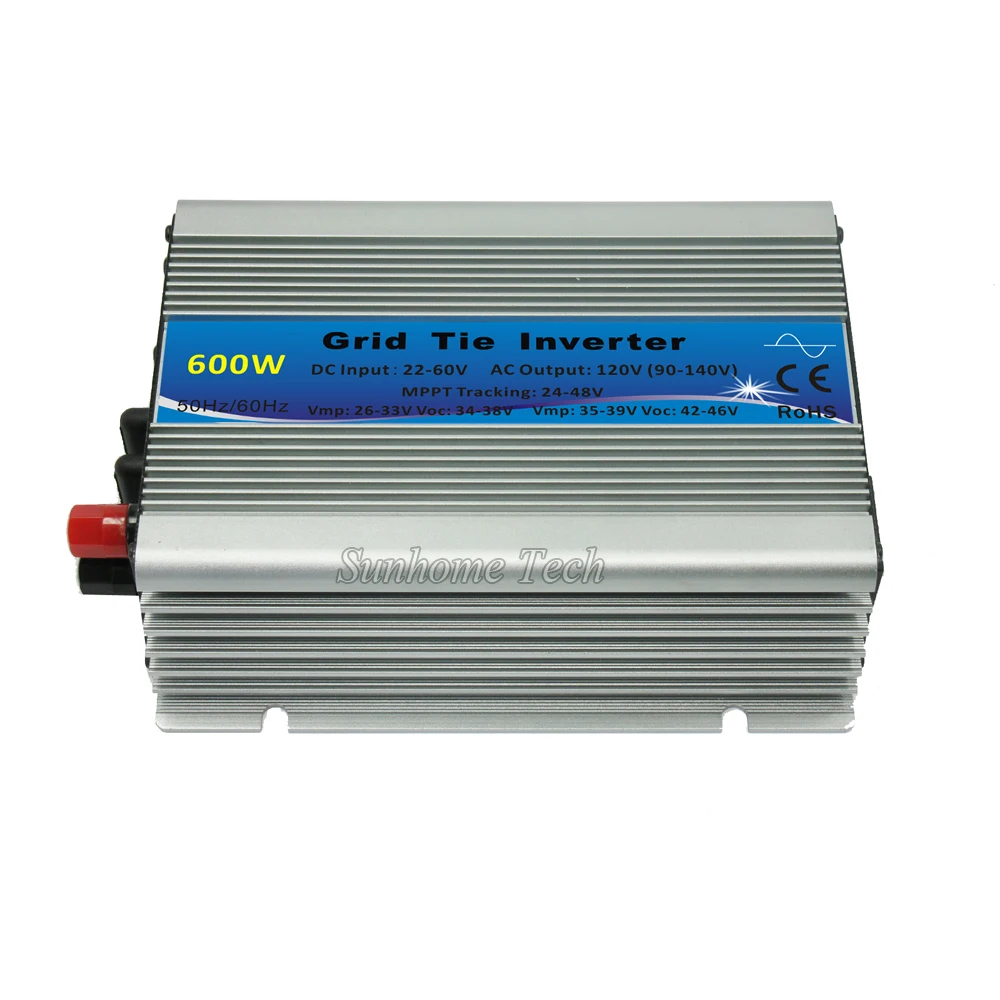

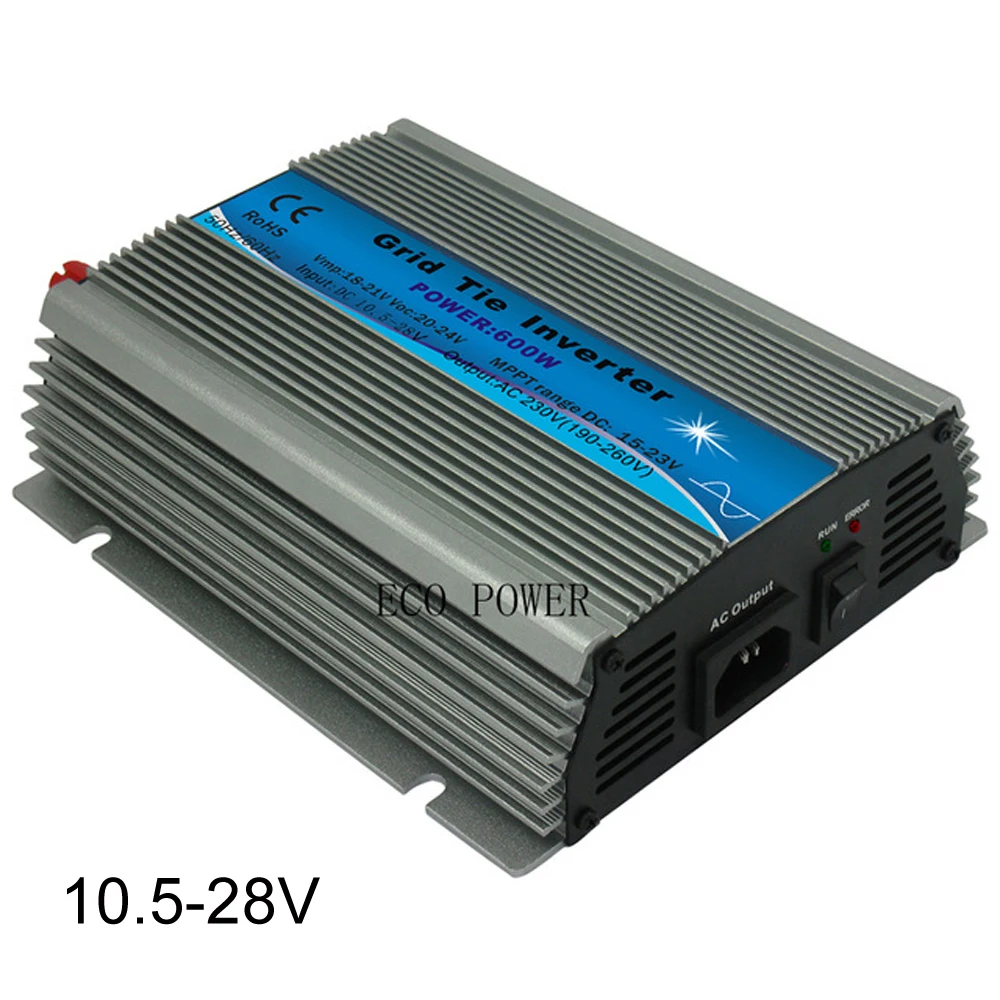

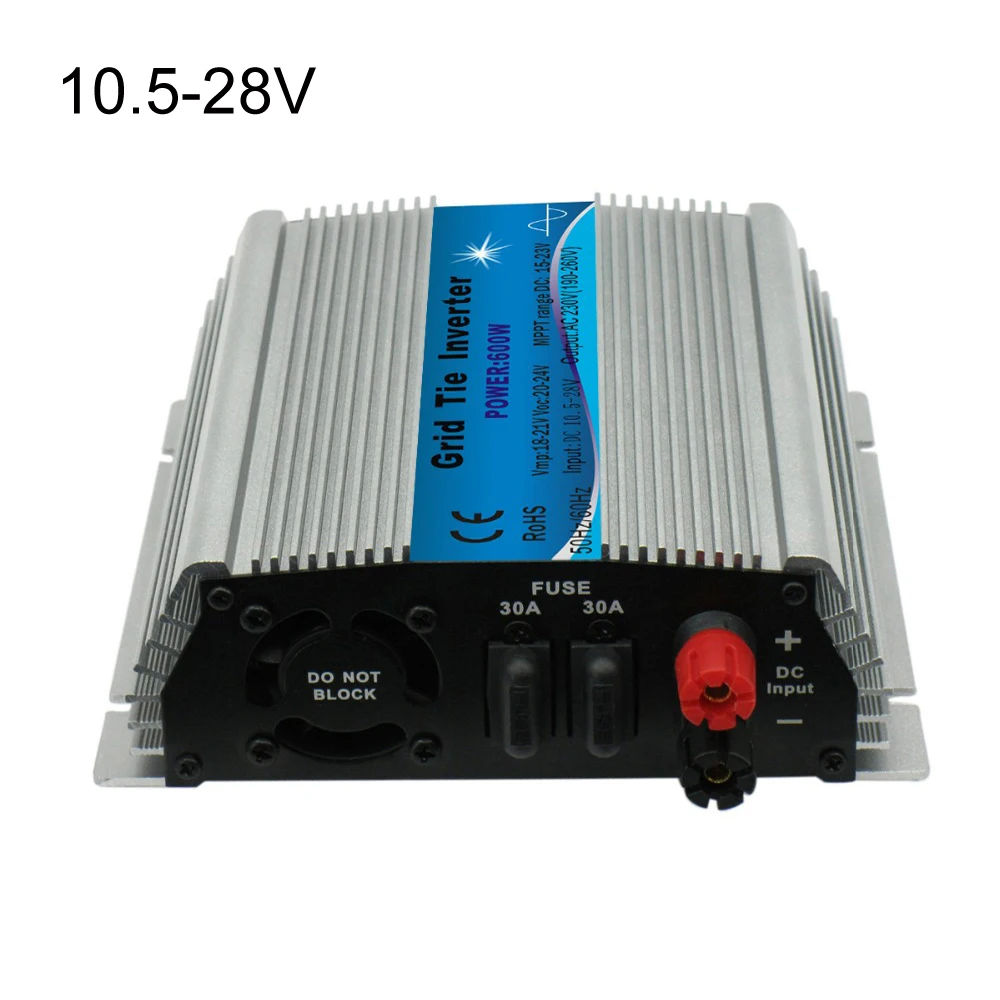

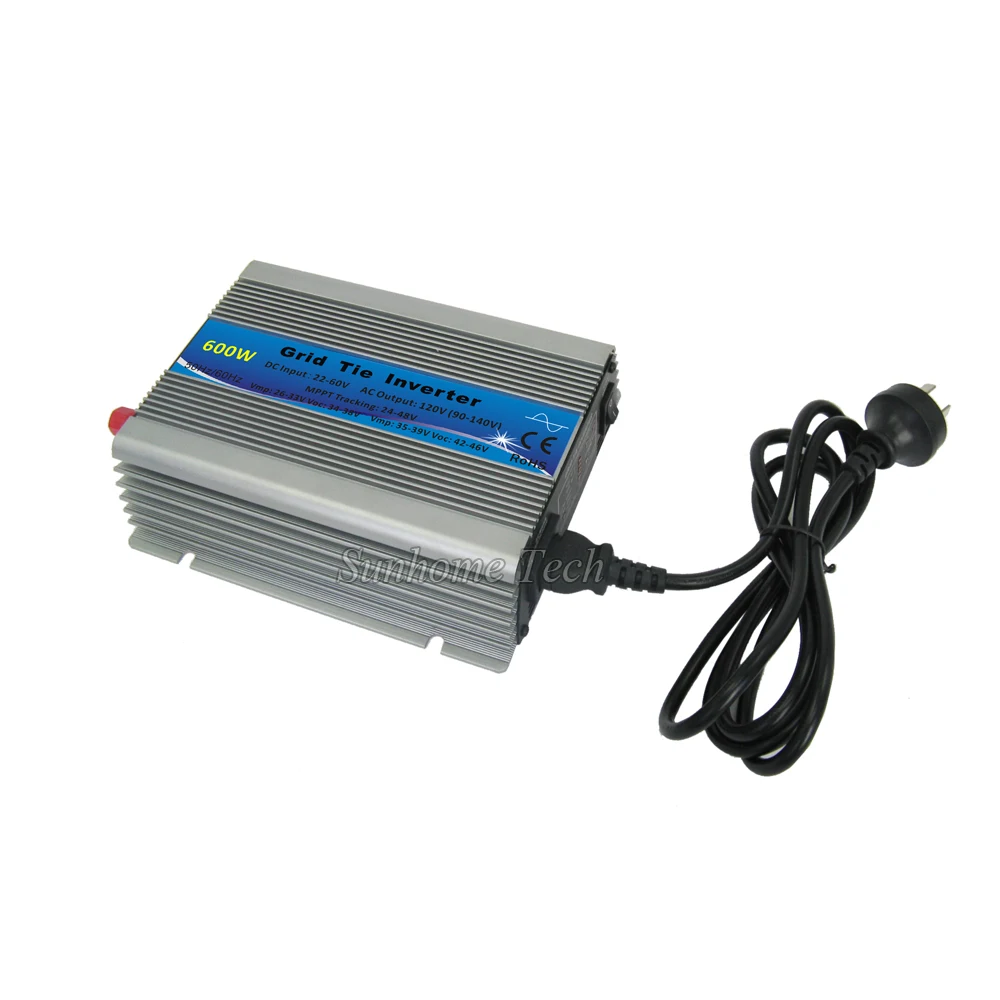

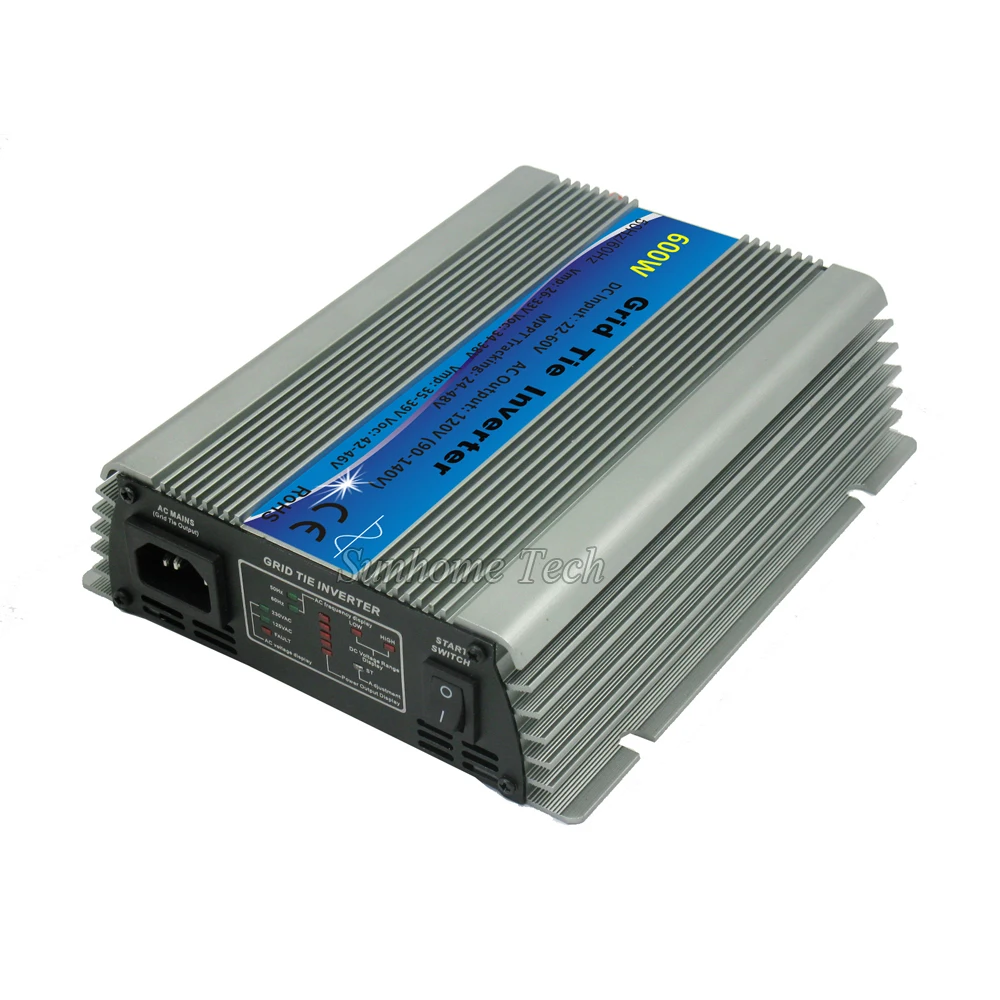

600 Вт Солнечный Grid Tie инвертор со слежением за максимальной точкой мощности с

Слежением за максимальной точкой мощности, Функция 600 Вт сетки галстук инвертора микро-инверторы чистой синусоиды 10,5-28V или 22-60VDC до 110V или 230VAC инверторы для Панели солнечные

GWV600:

. Уникальный дизайн цепи, выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2. Креативная технология MPPT, эффективность более 99%, более быстрая и чувствительная реакция, более надежная.

3. Конструкция параллельного типа для ввода постоянного тока и модуляризации для инвертора, небольшого объема, распределенной установки, легкая для конфигурации системы, гибкая для комбинации, сильная расширенность системы.

4. Использование высокочастотного изоляционного трансформатора, высокая эффективность и высокая безопасность.

5. Идеальная функция электрической защиты.

6. Корпус из алюминиевого сплава, не ржавеет, жаростойкий и морозостойкий, а также антикоррозийный.

7. Получение дизайна электронной цепи, дизайна внешнего вида и других патентов на основные технологии.

8. Широкое входное напряжение (15-60VDC), классификация обработки для различных входных напряжений. Он может работать с различными блоками питания постоянного тока.

Номинальная мощность: 600 Вт

Солнечные панели: ≥ 600 Вт

Диапазон входного сигнала постоянного тока: 22-60VDC

MPPT напряжение: 18-48 в

Макс. Постоянного тока. Ток: 50A

Диапазон выхода переменного тока: 120VAC(90-140VAC) или 230VAC(190-260VAC)

Частотный диапазон: 50 Гц/60 Гц (автоматическое управление)

Коэффициент мощности: >97.5%

THD: <5%

Фазовый сдвиг: <2%

Эффективность: 120VAC(90-140VAC)

Максимальная эффективность:>85%

Стабильная эффективность: >83%

Эффективность 230VAC(190-260VAC)

Максимальная эффективность:>85%

Стабильная эффективность: >84%

Islanding; Короткое замыкание; Обратное соединение; Низкое

Напряжение; Перенапряжение; Защита от перегрева

Рабочая температура-25 °C-65  °C

Рабочая влажность 0% ~ 90% RH без конденсации

Класс

Водонепроницаемый

Внутренний дизайн

Показать Световой диод (светодиодный)

Вентилятор охлаждения

Мощность <2 Вт

EMC EN61000-6-3:2007 EN61000-6-1:2007

Сетка помехи EN 50178 + EN 62109-1 + VDE0126-1-12

Обнаружение сетки DIN VDE 1026 UL1741

Сертификат CE

Размер крепления 16x13 см

Особенности интеллектуального микроинвертора:

1. Уникальный дизайн цепи, выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2. Креативная технология MPPT, эффективность более 99%, более быстрая и чувствительная реакция, более надежная.

3. Конструкция параллельного типа для ввода постоянного тока и модуляризации для инвертора, небольшого объема, распределенной установки, легкая для конфигурации системы, гибкая для комбинации, сильная расширенность системы.

4. Использование высокочастотного изоляционного трансформатора, высокая эффективность и высокая безопасность.

5. Идеальная функция электрической защиты.

6. Корпус из алюминиевого сплава, не ржавеет, жаростойкий и морозостойкий, а также антикоррозийный.

7. Получение дизайна электронной цепи, дизайна внешнего вида и других патентов на основные технологии.

Технические параметры:

1.Diagrammatize DC вход и AC выход терминалы,

2. Прикрепите умный микроинвертор к стеллажу или закрепите на стене,

3. Правильно подключить положительные и отрицательные панели солнечных батарей и умный микроинвертор,

4. Кабель питания переменного тока подключается к смарт-микроинвертору и жилой электросети, которая относится к низкому напряжению гражданского однофазной электросети.

5. Включите сетку питания после проверки правильности входных и выходных соединений, а затем включите умный микроинвертор. Красный/зеленый светодиодный индикатор загорается одновременно, а затем красный светодиодный индикатор выключается и зеленый светодиодный фонарик быстро мигает, это означает, что умный микроинвертор работает для работы MPPT. Когда зеленый светодиодный светильник, и это означает, что максимальная мощность точка блокировки, умный микро-инвертор правильной работы и выхода устойчивый.

Светодиодный индикатор состояния

1. Красный светодиодный индикатор загорается при любых условиях, включая, но не ограничиваясь:

A) защита от низкого напряжения (входное напряжение постоянного тока ниже минимального входного напряжения инверторов),

B) Защита от перенапряжения (входное напряжение постоянного тока выше, чем максимальное входное напряжение инверторов),

C) защита от перегрева (инверторы отключатся для выходной мощности, когда температура тела инверторов выше 65-75 °C, И инвертор будет автоматически перезагружаться при температуре до 40-50 °C.)

A) защита от неисправностей электросети при отключении электропитания 110 В переменного тока или 220 В переменного тока и/или отключении.

B) Islanding защита: инвертор будет автоматически отключен для выходной мощности при отключении с электросеткой.

C) защита от короткого замыкания: инвертор останавливает работу, когда Выходная линия коротких замыканий ..

D) красный светодиодный индикатор включается некоторое время, а затем зеленый светодиодный индикатор включается в течение одной секунды, когда инвертор начинает работать.

2. Зеленый светодиодный индикатор загорается при любых условиях, включая, но не ограничиваясь:

A) зеленый светодиодный фонарик: Регулировка на выходную мощность, MPPT работает для отслеживания.

B) зеленый светодиодный длинный светильник: означает, что инвертор фиксируется в макс.. Состояние работы выходной мощности.

C) когда зеленый светодиодный индикатор мигает снизу вверх по очереди, это означает, что инвертор заблокирован в максимальной точке мощности, а также выходная мощность стабильна. Чем больше выходная мощность, тем быстрее работает зеленый светодиодный индикатор.

3. Обратите внимание, что вышеуказанные операции выполняются только при подключении к сети.
