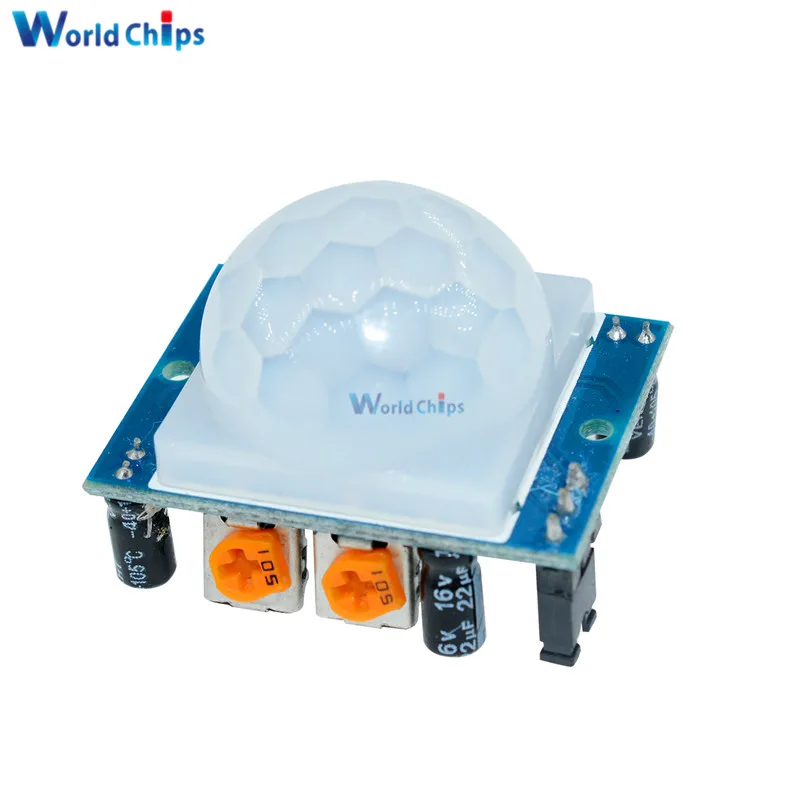

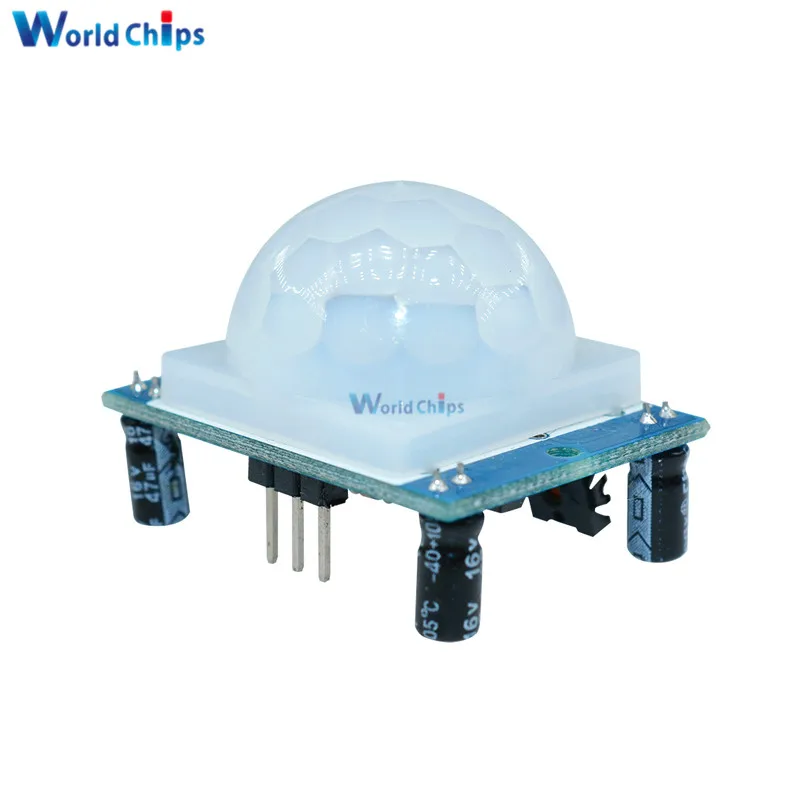

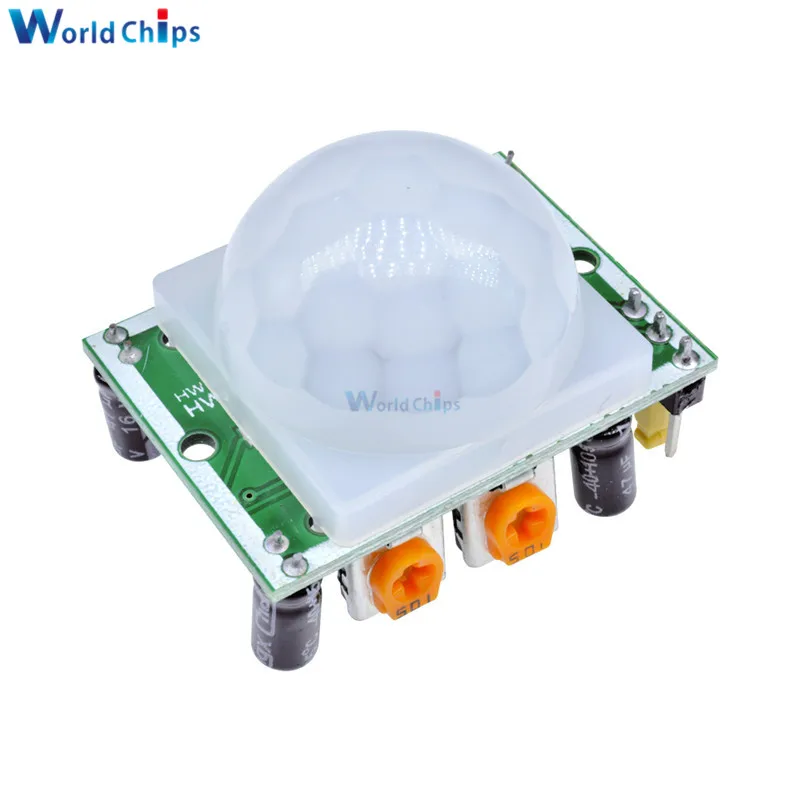

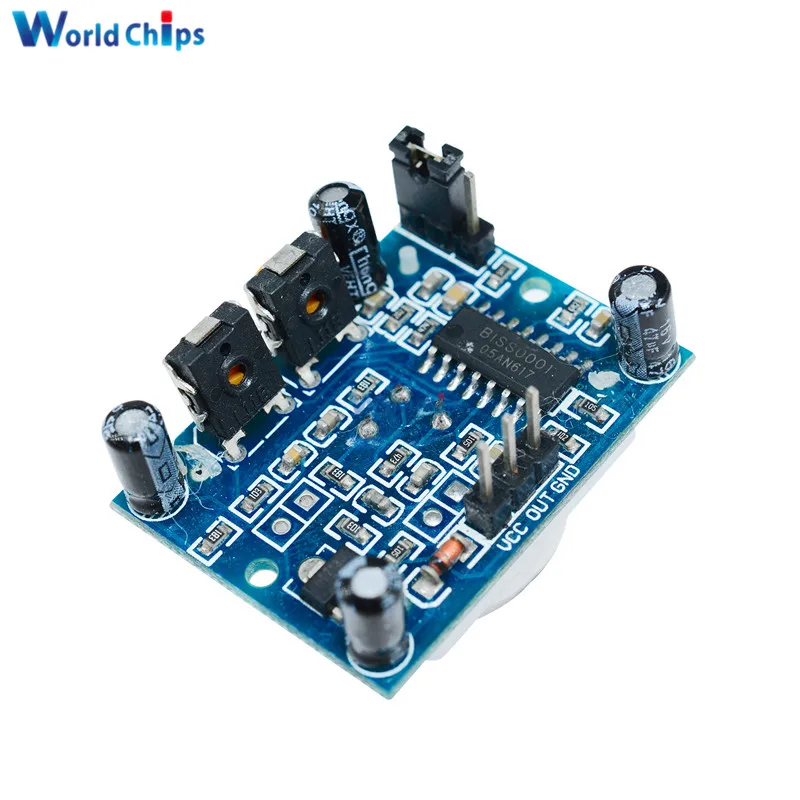

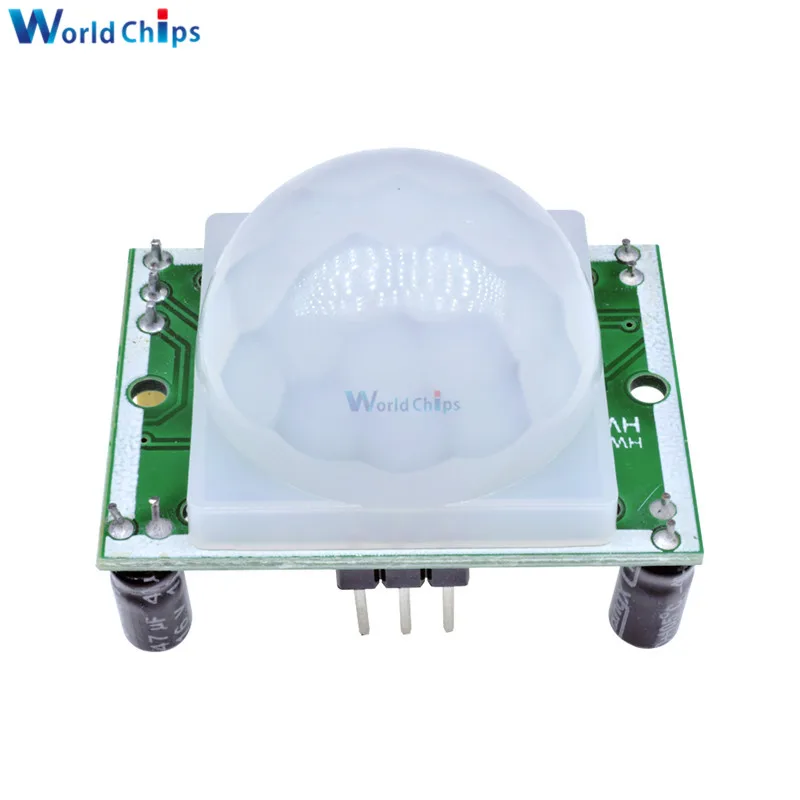

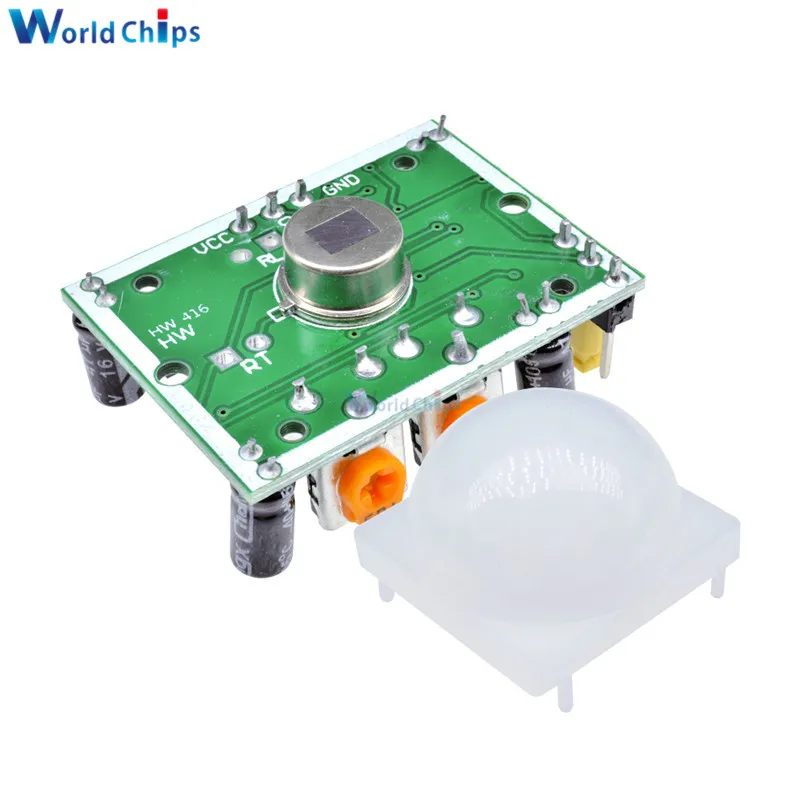

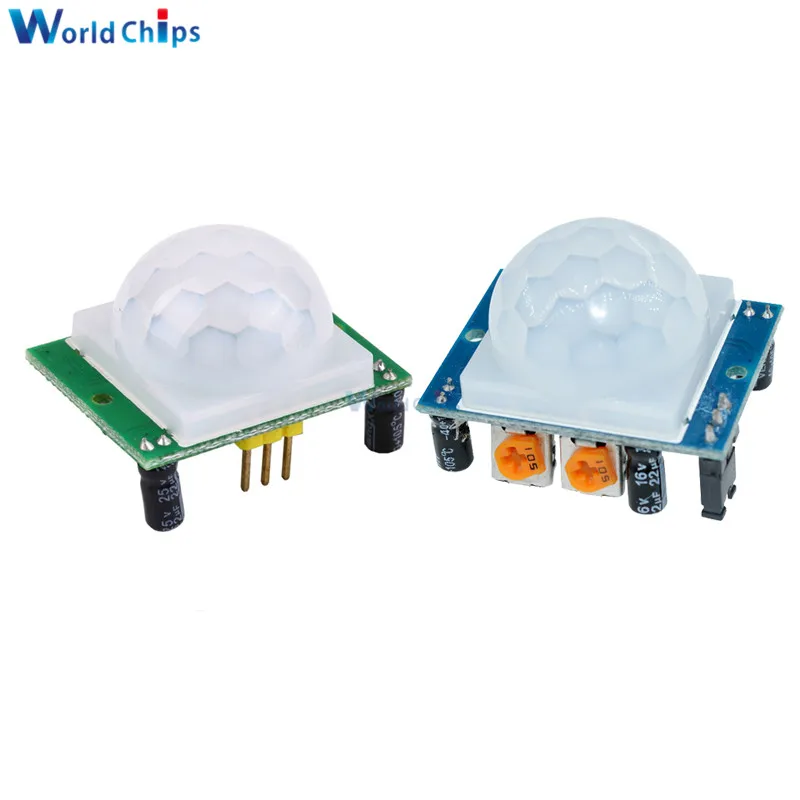

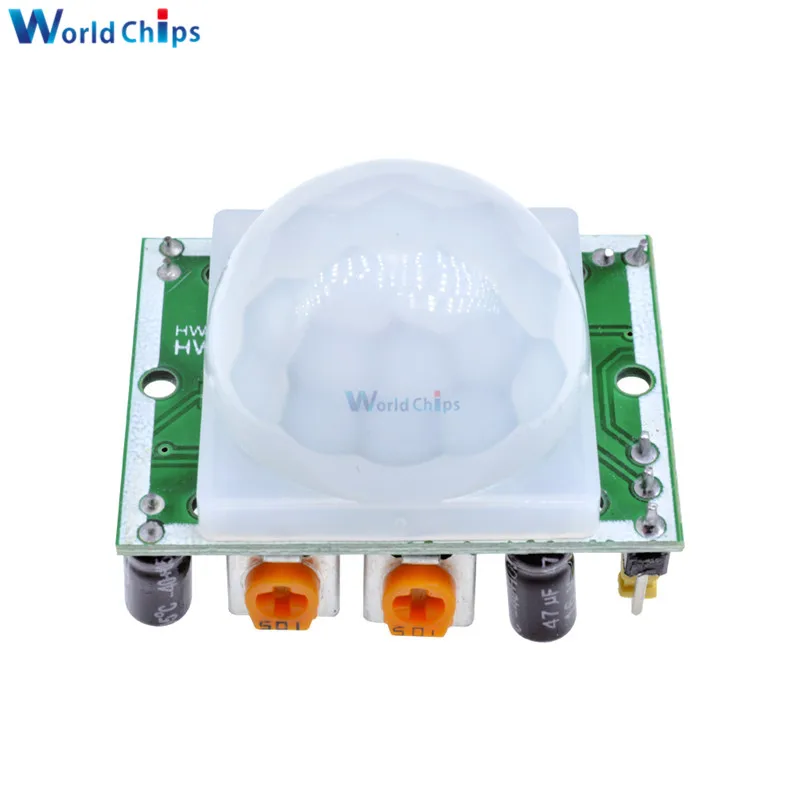

1 шт. модуль детектора движения для Arduino с инфракрасным пироэлектрическим

1 шт. модуль детектора движения для Arduino с инфракрасным пироэлектрическим

• Продукция Тип: HC--SR501 тела Сенсор модуль
• Диапазон рабочего напряжения: DC 4,5-20V
• Ток в режиме ожидания: <50 А
• Уровень выходного сигнала: высокая 3,3 V/с низким напряжением 0 В
• Триггер: L не может быть многократным триггером/H может быть повторен триггер (по умолчанию повторный триггер)
• Время задержки: 5-200 с (регулируемый) диапазон (от 0,xx секунд до десятков секунд)
• Время блока: 2.5S (по умолчанию), из которых можно завязать дистанция поездки (0.xx до десятков тысяч за считанные секунды
• Размеры платы: 32 мм * 24 мм
• Датчик угла: <угол конуса 100 °
• Рабочая температура: -15-+ 70 градусов
• Датчик размера объектива: диаметр: 23 мм (по умолчанию)

Особенности:

1, автоматический датчик: для входа в выходной диапазон датчика высокий, люди оставляют диапазон датчика автоматическим
Высокая задержка, низкий выход.
2, светочувствительный контроль (опционально, фабрика не установлена) может установить светочувствительный контроль в течение дня или
Светильник без индукции, интенсивность
3. Возмещение температуры (опционально, завод не установлен): летом, когда температура окружающей среды поднимается
До 30 ~ 32 °, немного более короткий диапазон обнаружения, в качестве компенсации производительности можно использовать компенсацию температуры.
4, два режима триггера: (можно выбрать с помощью Джемперы)
A, не может повторять триггер: Датчик выдает высоко, время задержки закончено, выход будет автоматически
Низкая производительность, высокая;
B, репитер триггера: Датчик выводится высоко после периода задержки, если тело человека находится в пределах чувствительности
Деятельности, ее выход будет оставаться высоким до тех пор, пока задержка не будет оставлена высокой до низкой (обзор модуля датчика
Измеряется деятельности частей тела каждого автоматически будет продлен с задержкой времени, и заключительный случае
Время задержки, начальная точка времени).
5, с индукционной Блокировка времени (по умолчанию: 2.5S время блока): сенсорный модуль, после того, как каждый выходного сигнала датчика
(При высоком смене на низкий уровень), вы можете установить блокировку, за которой следует время, в этот период датчик
Не принимает никакого сенсорного сигнала. Эта функция может иметь «Время выхода датчика» и «время блокировки», интервал
Между произведенными работами можно использовать для обнаружения продуктов с интервалом; Также ингибирует эту функцию во время нагрузки
Переключение в различные помех. (Этот раз можно установить на нулевые секунды-десятки секунд).
6, диапазон рабочего напряжения: напряжение по умолчанию DC4.5V-20V.
7, микропитание: 50 микроампер статического тока, особенно для продуктов с автоматическим управлением на аккумуляторах.
8, выходные высокоуровневые сигналы: типы схем могут быть легко и док-станция.

Инструкции по уходу за изделием

1. Чувствительный модуль в течение примерно минуты после времени инициации мощности, в течение интервала до выходных модулей
0-3 раза в минуту в режиме ожидания.
2. Избегайте прямого освещения, например, помех, источники, закрывают поверхность модуля объектива, чтобы избежать
Введение помех генератор сигналов неисправности; Содержание окружающей среды для того, чтобы избежать потока ветра,
Датчик ветра также вызовет помехи.
3. Модуль датчика, использующий двойной зонд, окно зонда прямоугольное, двойное (a на B млн) в направлении
Концы длинных, когда тело переходит слева направо или справа налево, когда достигается двойное ИК-время, расстояние
Разница, чем больше разница, тем более чувствительные датчики, когда корпус от передней части к щупу или сверху
В нижней или нижней части, в верхней части, двойной ИК, не обнаруженные изменения расстояния, без значения разницы,
Датчик нечувствителен или не работает; Поэтому датчики должны быть установлены двойным направлением зонда с помощью человека
Как можно больше мероприятий, параллельных максимальному направлении, чтобы гарантировать, что тело было передано
Двойной датчик датчика. Для увеличения радиуса срабатывания, модуль, использующий Круглый Объектив, зонд также имеет смысл
Со всех четырех сторон, но все еще выше, чем верхний и нижний левый и правый направления чувствительности, чувствительности и
Прочные, все еще насколько возможны вышеуказанные требования к монтажу. VCC, trig (управляющая сторона), echo (приемный конец), GND

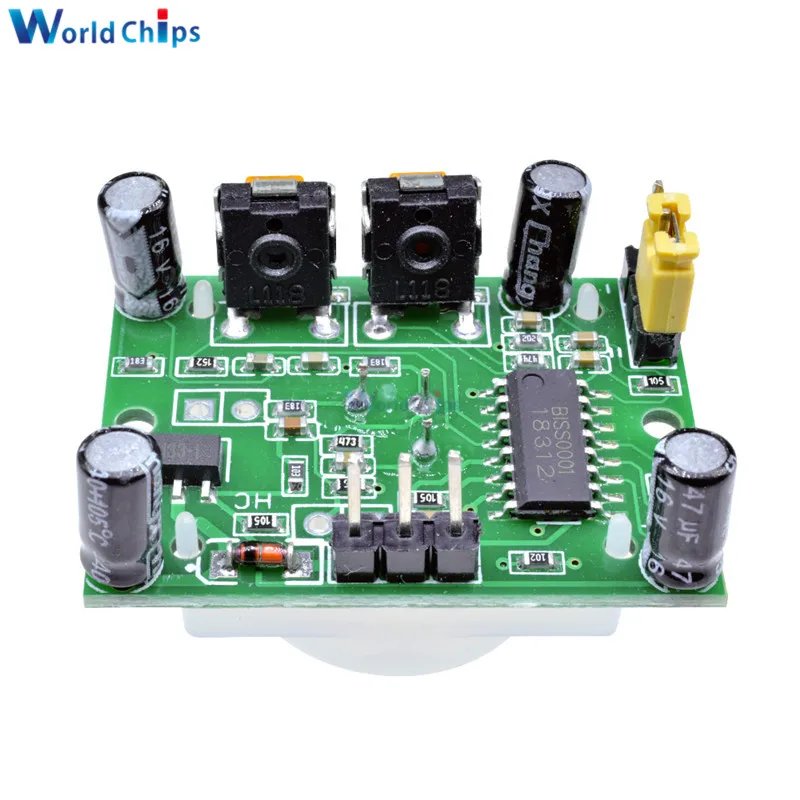

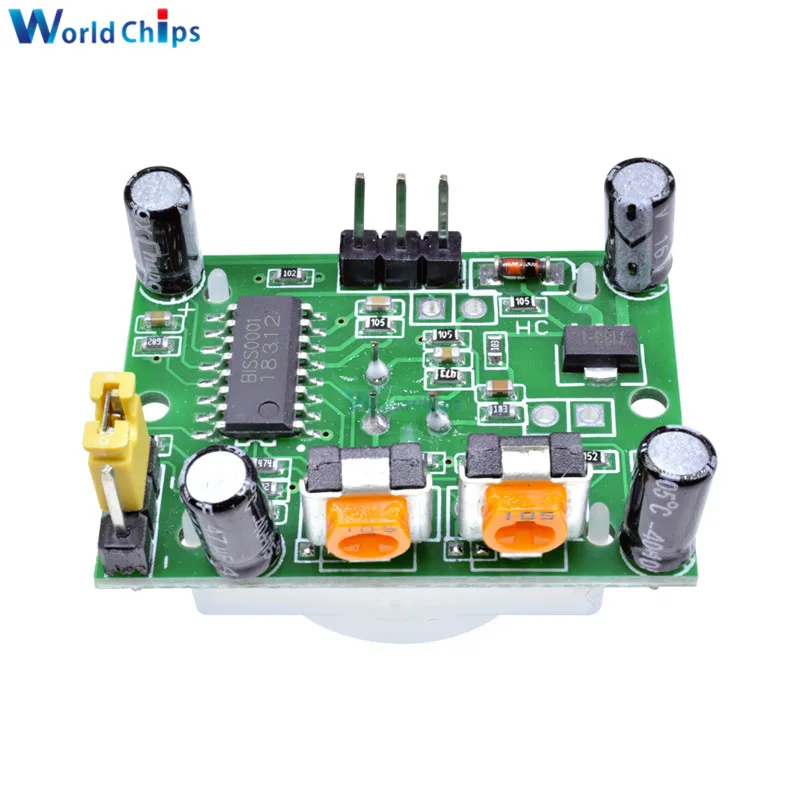

4. Размеры и регулировка:

Примечание: потенциометр по часовой стрелке для регулировки расстояния, дальность срабатывания увеличивает (около 7 метров), напротив,
Дальность срабатывания уменьшаются (около 3 метров). Потенциометр регулировки задержки, вращение по часовой стрелке, задержка датчика дольше (около 300 сек),
С другой стороны, Индукционная по короткому задержки (около 5S).
5. Применение
А, защитные товары
B, игрушки с датчиками человеческого тела
С, датчик освещения человеческого тела
D, промышленная автоматизация, контроль и т. д.
Он может автоматически и быстро открыть различные типы ламп накаливания, люминесцентных ламп, зуммер, автоматические двери,
Электрические вентиляторы, автоматические стиральные машины, сушильные машины и другие устройства, это высокотехнологичная продукция. В первую очередь
Подходит для предприятий, отелей, шоппинга, складов и семейных площадок, коридоров и других чувствительных
Области, или для зоны безопасности, автоматическое освещение, освещение и сигнализация.
