Щит с ЧПУ + плата для UNO-R3 4 шагового модуля DRV8825 комплект драйверов Arduino аксессуары

Щит с ЧПУ + плата для UNO-R3 4 шагового модуля DRV8825 комплект драйверов Arduino аксессуары

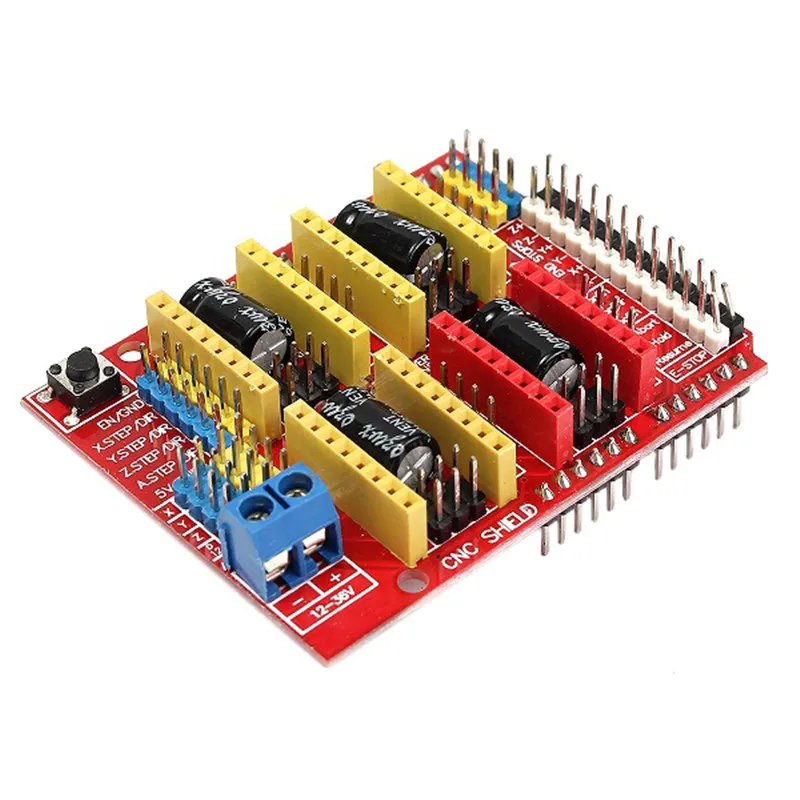

-Щит с ЧПУ

Версия: 3,0
Цвет: красный
Размер (Д * Ш * В): 68x53x18 мм
Напряжение: 12 ~ 36 В постоянного тока

Особенности:
1. Использует съемные A4988 или DRV8825 совместимые Шаговые драйверы.
2. Плата расширения используется для резьбы, плата расширения принтера 3 d
3. Совместимость GRBL 0,8. (Прошивка с открытым исходным кодом, которая работает на Arduino UNO, которая превращает команды g-кода в шаговые сигналы)
4. шпиндель ШИМ и направляющие штифты, 4-осевая поддержка (X, Y, Z, A-Can duplicate X, Y, Z или сделайте полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13)
5. Компактный дизайн. Шаговые двигатели могут быть соединены с 4-контактными разъемами molex или припаянными на месте.
6. Обратите внимание, что это разобранный комплект и необходимы основные навыки пайки.

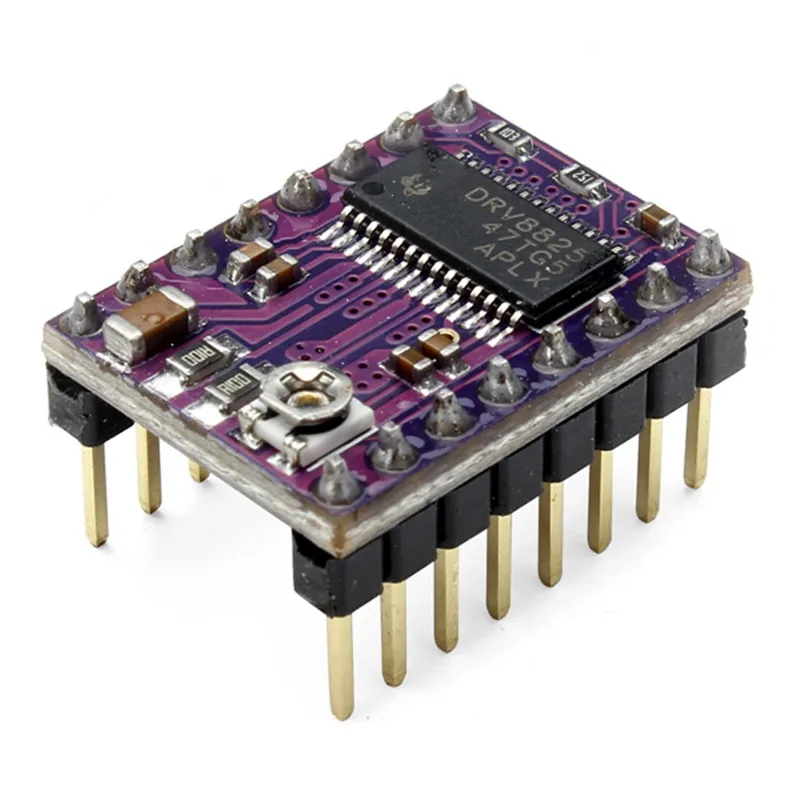

-Драйвер шагового двигателя DRV8825

Модуль имеет интерфейс pinout почти такой же с A4988 шаговый двигатель приводной перевозчик, так что он может быть использован в качестве более высокой производительности в выпадающем меню пластины заменены во многих приложениях.
DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микроразрешениями (вниз 1/32-шаг).
Он использует 8,2-45 В, может обеспечить до 1,5 на фазу без теплоотвода или принудительного воздушного потока (номинальный до 2,2 на один объем достаточно дополнительного охлаждения).

Особенности:
Простой интерфейс управления шагами и направлением
Интерфейс может подключаться напрямую с системами 3,3 В и 5 В
Поддержка температурного отключения, отключения по току и блокировки под напряжением
Поддержка защиты от короткого замыкания и короткого замыкания
Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг
4-слойная, 2 унции меди PCB для улучшения теплоотвода
Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких ступенчатых скоростей
Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)
45 в Максимальное напряжение питания
Встроенный регулятор (необходим внешний логический источник напряжения)

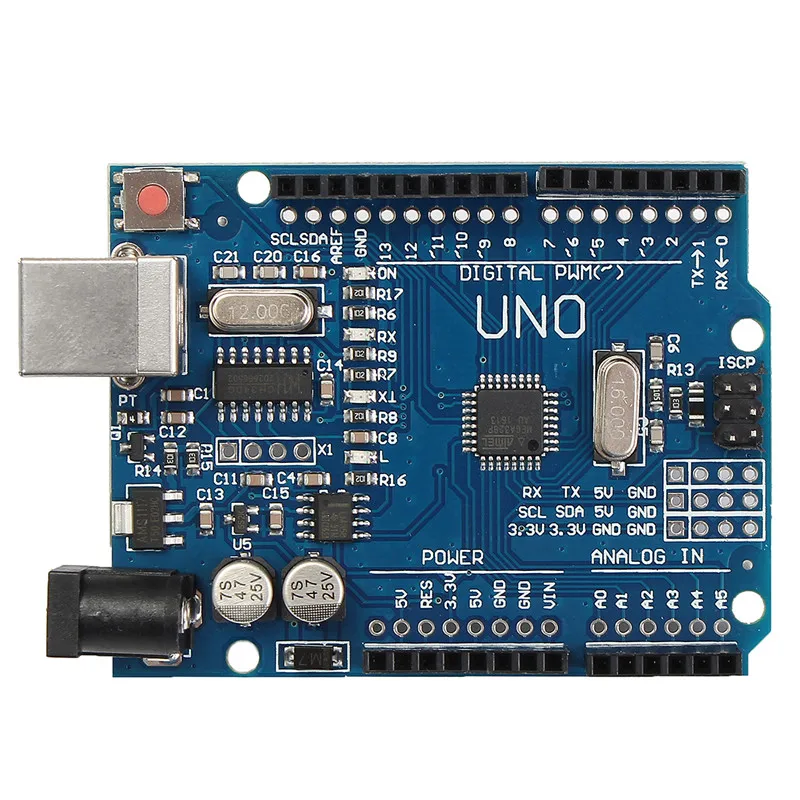

-Uno-Плата R3
MCU: ATmega328
Частота часов: 16 МГц
Интерфейс USB: ATmega16U2
Рабочее напряжение: 5 В
I-I/O выходной ток: макс. 40 мА
3,3 В выходной ток: 150 мА Макс
Цифровые контакты ввода/вывода: 14 (включая 6 с PWM возможностью)
Аналоговые входные контакты: 6
EEPROM: 1 Кб
Статическая RAM (SRAM): 2 Кб
Флэш-Память: 32 КБ

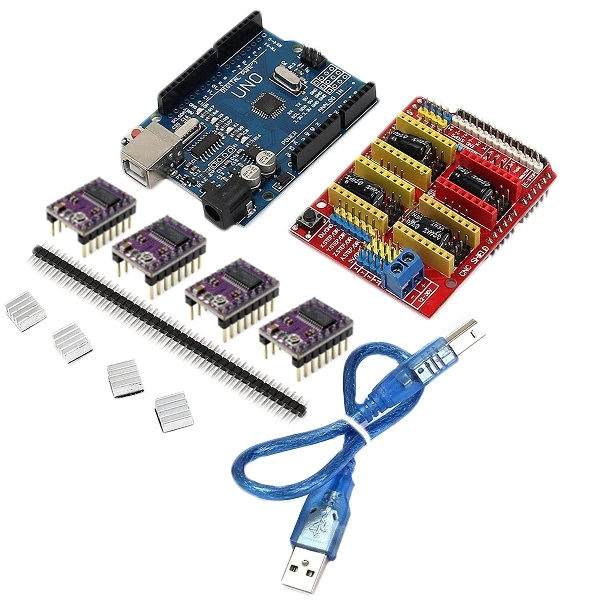

Размер (Д * Ш * В): 68x53x10 мм     В комплект входит:
1 x Uno-R3 доска
1 x щит с ЧПУ
4 шагового двигателя DRV8825
4 x радиатор

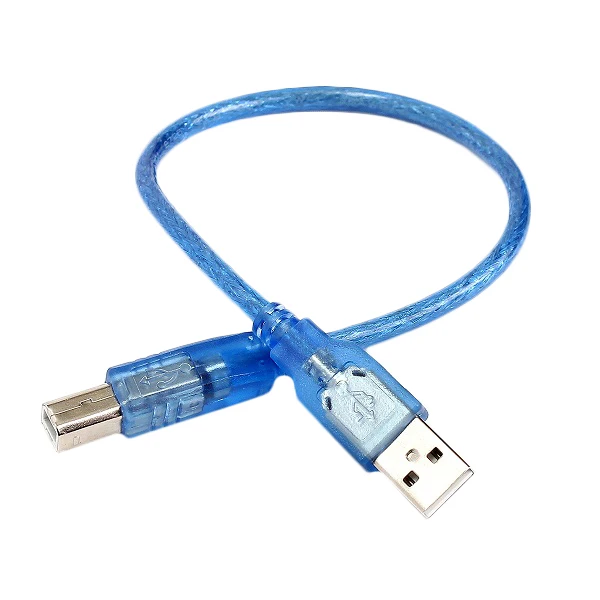

1 х USB кабель
1 x 40-контактный ряд игл
