DPX3203 DC Buck CC CV 0 32V 3A Регулируемый источник питания Вольтметр Амперметр

Во-первых, введение инструмента

DPX3203
CNC понижающий источника питания представляет собой полный ЧПУ программируемый понижающий источника питания, маленький размер, высокая мощность, высокая эффективность и стабильная работа; С 1,8-дюймовый цветной ЖК-дисплей дисплей, отображение данных является комплексным и четким; Источник питания использует передовое микропроцессорное управление, точную настройку и отображение напряжения и тока; Используйте кнопки и ручки для совместной работы, параметры настройки удобны и быстры. Кроме того, Верхний компьютер может взаимодействовать с компьютером для регулирования выходного напряжения и тока, а выходное напряжение и ток можно контролировать в режиме реального времени, идеально подходит для запуска, ремонта и экспериментов.

Во-вторых, характеристики инструмента

1. Используя усовершенствованный микропроцессор, он может точно регулировать и отображать выходное напряжение и ток;

2. С использованием 1,8-дюймовый цветной жидкокристаллический дисплей, он может отображать напряжение, ток, емкость, время и силы рабочий статус в режиме реального времени;

3. Удобно и быстро регулировать и считывать параметры с помощью кнопок и ручек, особенно при экономии и вспоминая параметры;

4. Может быть установлено выходное Перенапряжение (Ovp), перегрузки по току (Ocp), защита от избыточной мощности (Opp), и выход может быть выключен, когда выход превышает установленное значение;

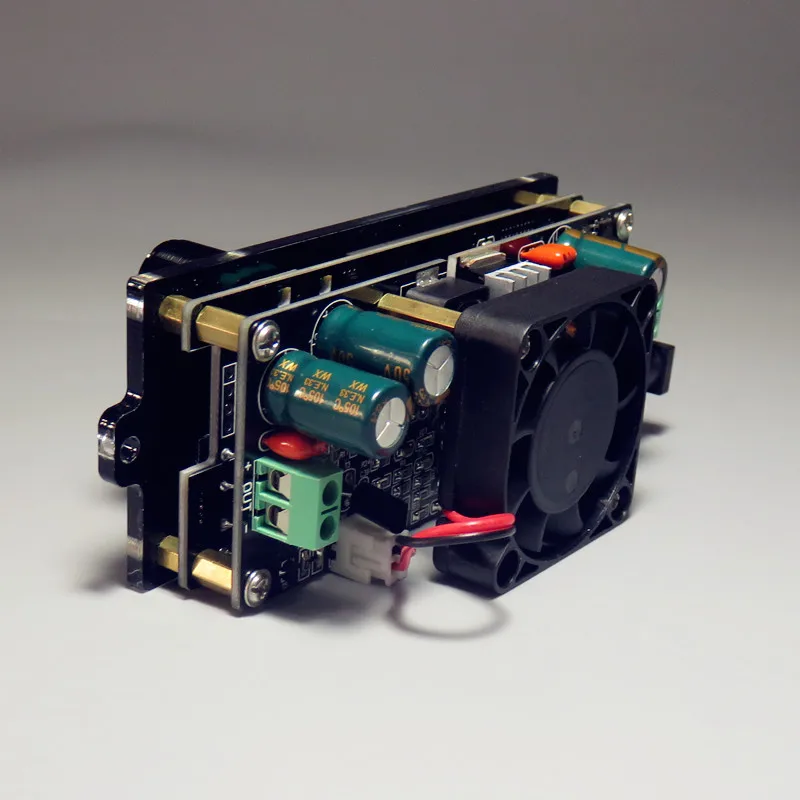

5. Автоматический вентилятор охлаждения для обеспечения того, чтобы устройство не было повреждено при перегреве;

6. Может быть постоянное давление, выход постоянного тока

7. С функцией защиты обратного подключения, она может предотвратить повреждение источника питания из-за обратного подключения входа;

В-третьих, техническими показателями

Раздел II Инструмент Описание

Во-первых, инструкции по отображению

Глава III инструкции по использованию

Во-первых, проводки

Интерфейс ввода питания (IN) и выходной интерфейс (OUT) имеют четкие положительные и отрицательные отметки, не могут подобрать неправильный, обратный.

Во-вторых, установите значения напряжения и тока

Нажмите кнопку «Set», чтобы переключиться для установки выходного напряжения и значений тока, нажмите кнопку «<» или «>», чтобы установить значение шага параметра. Отрегулируйте ручку кодирования, чтобы изменить выходное напряжение или значение тока.

В-третьих, откройте и закройте выход

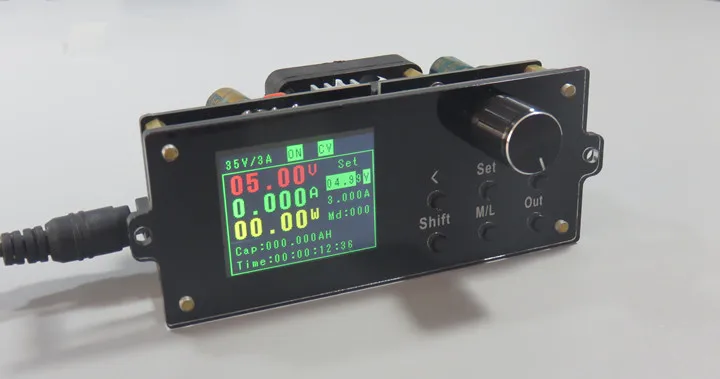

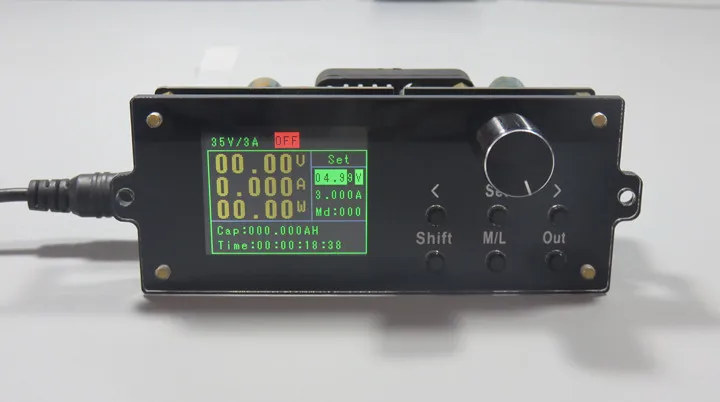

После установки значений напряжения и тока, вы можете сразу нажать кнопку «OUT», чтобы включить или выключить выход, в то же время, положение состояния переключателя будет отображаться «ON» или «OFF». На рисунке ниже Показан статус отображения выходной мощности ВКЛ и ВЫКЛ.

В-четвертых, кумулятивное значение и время куломб очищены

Сначала нажмите кнопку «Shift», затем нажмите кнопку «<», и будет очищено накопленное значение AH и время.

В-пятых, Установите параметры системы

Сначала нажмите кнопку «Shift», затем нажмите кнопку «Set», введите или выйдите из страницы параметров системы, нажмите кнопку «Set», чтобы переключить параметры настройки (OVP, OCP, OPP), Метод настройки параметров такой же, как изменение выходного напряжения и значения тока. Если состояние выхода системы превышает заданное значение, мощность автоматически отключит выход и отобразит причину отключения в состоянии выхода. Когда заданное значение параметра 0, защита не включена.

Шестой, параметр консервации

Нажмите кнопку «M \ L», чтобы ввести параметр save, отрегулируйте ручку кодирования, чтобы изменить значение параметра save address bit (0-9); затем нажмите кнопку «<», чтобы сохранить текущее установленное напряжение и значение тока на текущий установочный адрес; Нажмите кнопку «M», чтобы выйти из параметра save.

Семь, параметр вызывается

Нажмите кнопку «M», чтобы ввести функцию отзыва параметров и отрегулировать ручку кодирования, чтобы изменить адрес (0-9). Нажмите кнопку «>» для прямого вывода значений напряжения и тока, соответствующих выбранным в настоящее время адресным битам.

Меры предосторожности

1. Не используйте измеритель напряжения и диапазона тока, в противном случае счетчик будет поврежден.

2. Позитивные и отрицательные полюсы не могут быть изменены, и обратная сторона может повредить инструмент.

3, рабочая температура-10 ~ 50 ° C, Температура хранения-20 ~ 70 ° C, и прибор находится в сухой среде.

4. Не пытайтесь разобрать инструмент. Если посылка не запечатана, гарантия будет аннулирована. Внутри прибора нет пользовательских запасных частей. Ремонт может быть сделан только через определенные сервисные магазины или возвращен на завод.

5. Пожалуйста, не перемещайте прибор энергично, когда инструмент работает нормально, чтобы избежать непоправимого повреждения внутренней цепи.
