5 шт./лот для универсального ЖК телевизора 26 55 дюймов|Подвесные лампочки| |

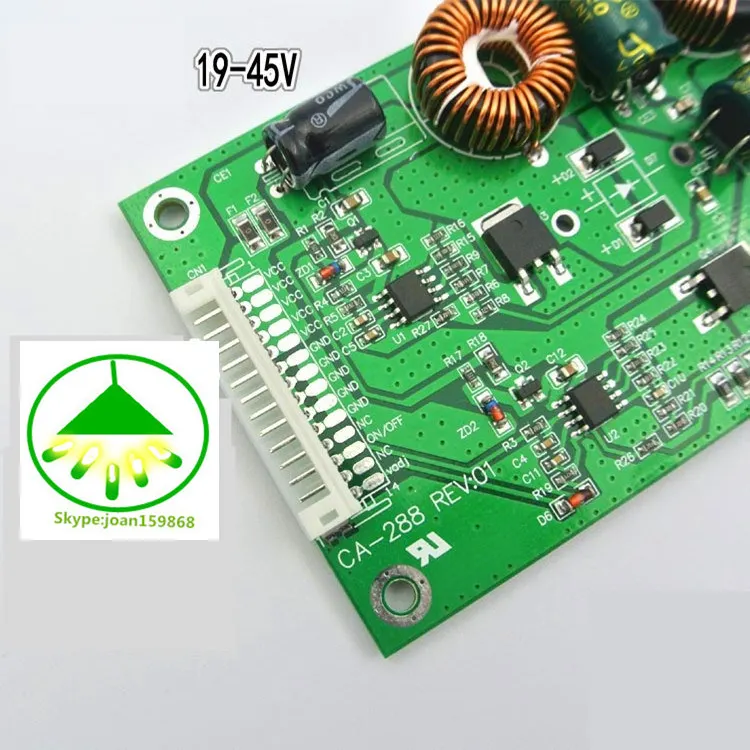

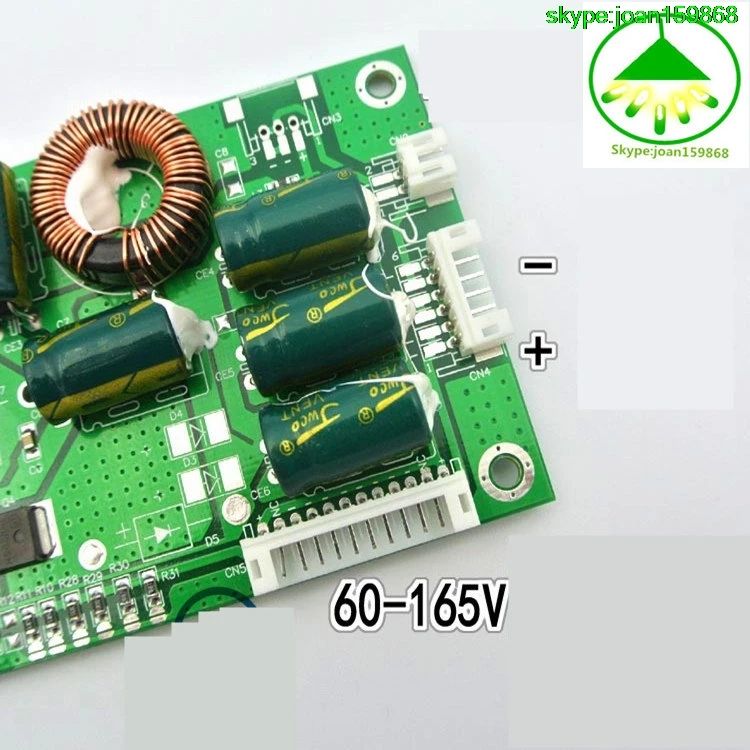

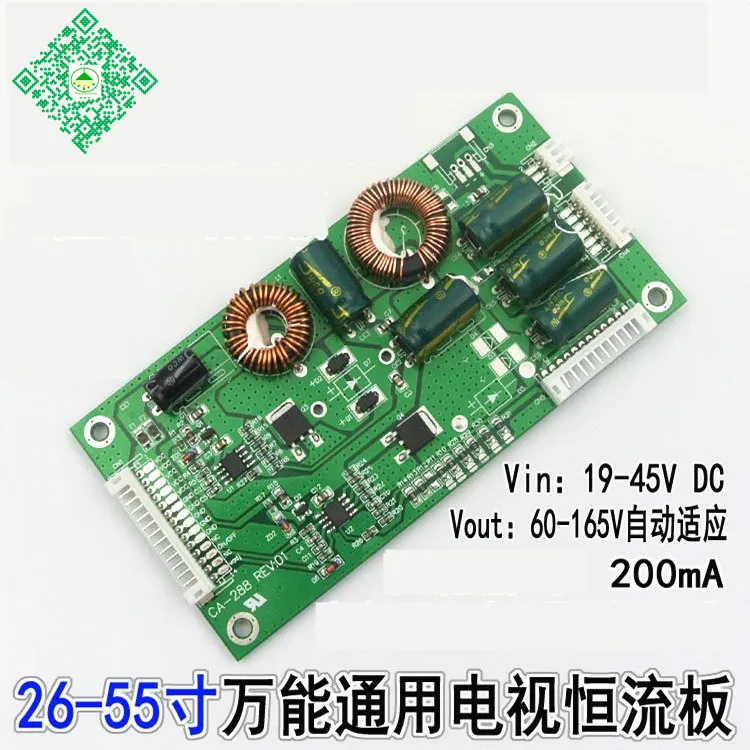

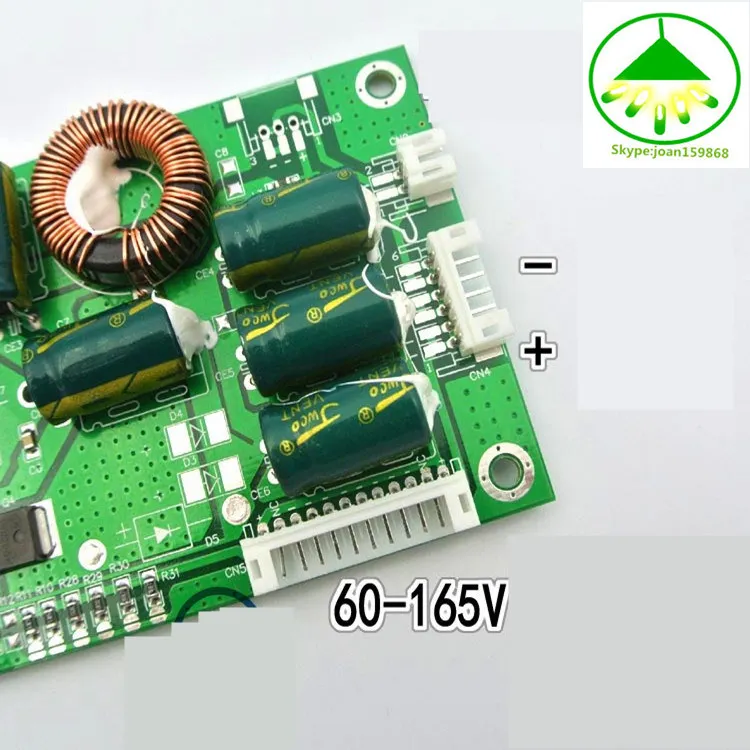

Диапазон входного напряжения: 19-45 В Выходное напряжение постоянного тока диапазон: 60-165 В постоянного тока

Выходной ток: 10ma-1000ma может быть установлен

Перед покупкой вы должны знать следующую важную информацию:

Рабочее напряжение лампы должно быть любым напряжением от 60 в до 165. Не менее 60 в, если менее 60 в, вы можете купить другие товары в нашем магазине. Он не должен быть выше 165 в, а предельное рабочее напряжение продукта не должно быть выше 165 В, за пределами которого произойдет затемнение экрана или мерцание трубки лампы. Этот продукт имеет только постоянный ток и непостоянное напряжение, и напряжение будет автоматически регулироваться на соответствующее напряжение в соответствии с напряжением спроса на лампу, поэтому вам не нужно запутывать напряжение, измеренное без нагрузки.

Ввиду того, что многие покупатели покупают модифицированные машины и параметры модифицированных машин неизвестны, настоящим заявляю, что нет никаких проблем с качеством и производительностью продуктов, продаваемых в этом магазине, но нет абсолютной гарантии, что купленные продукты будут успешно освещены. Существует ряд причин, по которым это может не совпадать, напряжение, источник питания, соединение, структура и так далее могут привести к несоответствиям.

О гарантийных условиях: возможные причины дефектов: 1. Неправильная работа приводит к короткому замыканию цепи; 2. 2. Потому что бак из нержавеющей стали напряжения или сигнал не каждого пользователя и функциональный ног, полярность подключения светильник бар является неправильным; Iii. Фактические параметры светильник бар полностью превышает параметры нашего продукта; По причине непогоды (к примеру: панели лампы напряжение нужно больше, чем 180V не сможет управлять...)

Общие параметры: 60-160 в200ma @ 24vin

Возможные проблемы при правильном освещении:

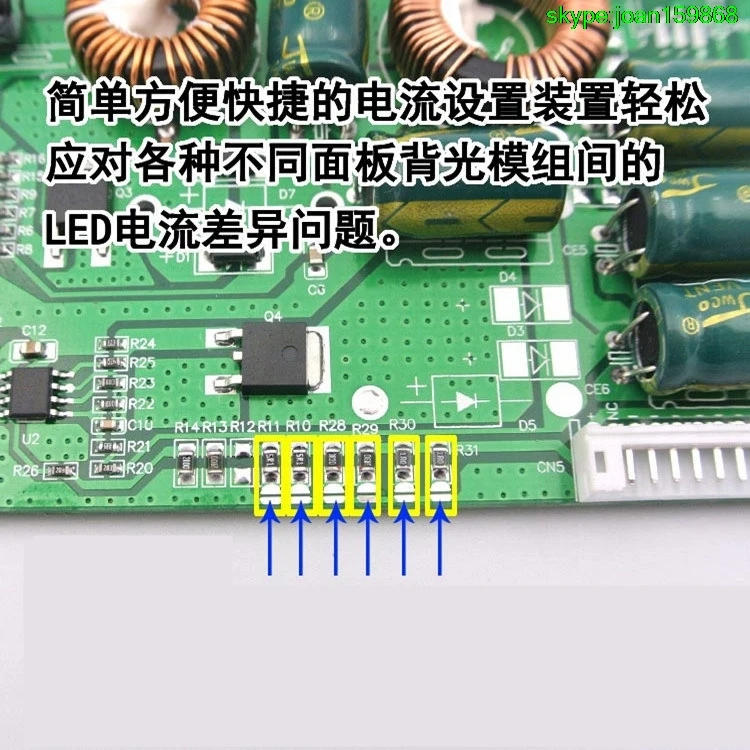

1. Экран, очевидно, темнее, чем оригинальная плата из-за недостаточной яркости. В настоящее время следует учитывать два аспекта. Если при напряжениях аналоговое напряжение режим: 0v-5v или 0v-3,3 v, это должно быть скорректирована в том случае, если напряжение всегда на высоком напряжении и не может быть снижен. В случае, если речь идет о PWM сигналов напряжение является стабильным и 3,3 v. В это время, если он включен в самый яркий и все еще не отвечает требованиям, второй план будет реализован. Во-вторых, отрегулируйте сопротивление на доске, чтобы увеличить ток для удовлетворения требований.

В связи с тем, что многие покупатели не понимают топологию платы светодиодный драйвер, его принцип работы не понимает прямой результат неправильного использования! Настоящим мы вкратце ознакомимся с актуальными популярными топологическими схемами. Три наиболее распространенных топологии: boost, buck и boost-buck.

1. Топология Boost означает тип boost. Определение: принятие такой схемы платы постоянного тока, требуемой при использовании напряжения нагрузки (Vout), должно быть выше, чем входное напряжение питания (Vin), и соотношение больше, чем 1:1. 5, то есть, если Входное напряжение составляет 12 В, светодиодный индикатор напряжения должен быть выше 18 в, тогда светодиодный розовый лист может работать нормально, если светодиодный светильник с напряжением в струне намного выше, чем в вине или ниже, то приведенный в винах сценарий-это электрический светодиодный светильник, приводная пластина, Диммер не может контролировать последствия. 2. Решение Boost имеет преимущества простой структуры и высокой эффективности. Недостаток в том, что коэффициент бустера ограничен, как правило, лучшее соотношение бустера в 2-4 раза. Более 6 раз потеря переключения резко увеличивается, температура коммутационного устройства резко повышается, и стабильность системы становится хуже.

2. Топология Buck означает понижающий тип. Постоянная пластина тока, использующая такую схему, требует, чтобы напряжение нагрузки (Vout) было ниже входного напряжения источника питания (VIN), то есть, если Входное напряжение 12 В, напряжение бара лампы должно быть ниже 12 В, 24В ниже 24 В, Если светодиодный светильник бар напряжение если сумма вашего заказа превышает VIN, он не может быть доведен до светильник или похода по магазинам. Преимущество схемы Buck заключается в том, что она проста в конструкции и немного более эффективна, чем схема Boost. Недостатком является то, что требуется только небольшой светодиодный индикатор серии. Когда мощность велика, количество параллельных групп слишком велико, что неблагоприятно для проводки PCB модуля светодиодной подсветки с компактным пространством.

Топология Boost-buck означает тип liter -buck. Интерпретация: этот вид схемы имеет функцию поднятия и понижения давления одновременно. Он имеет режим работы двух предыдущих схем. Но недостатком является низкая эффективность, не подходит для больших случаев питания.

Boost является наиболее широко используемым решением в отрасли, за которым следует Buck, который меньше.

Приведенный выше общий светодиодный принцип работы платы привода, предоставленный вам, я надеюсь, что у вас есть некоторое понимание профессионала в использовании, для того, чтобы лучше, более точно завершить работу.

Возможные проблемы при правильном освещении:

1. Экран, очевидно, темнее, чем оригинальная плата из-за недостаточной яркости. В настоящее время следует учитывать два аспекта. Если при напряжениях аналоговое напряжение режим: 0v-5v или 0v-3,3 v, это должно быть скорректирована в том случае, если напряжение всегда на высоком напряжении и не может быть снижен. В случае, если речь идет о PWM сигналов напряжение является стабильным и 3,3 v. В это время, если он включен в самый яркий и все еще не отвечает требованиям, второй план будет реализован. Во-вторых, отрегулируйте сопротивление на доске, чтобы увеличить ток для удовлетворения требований.
