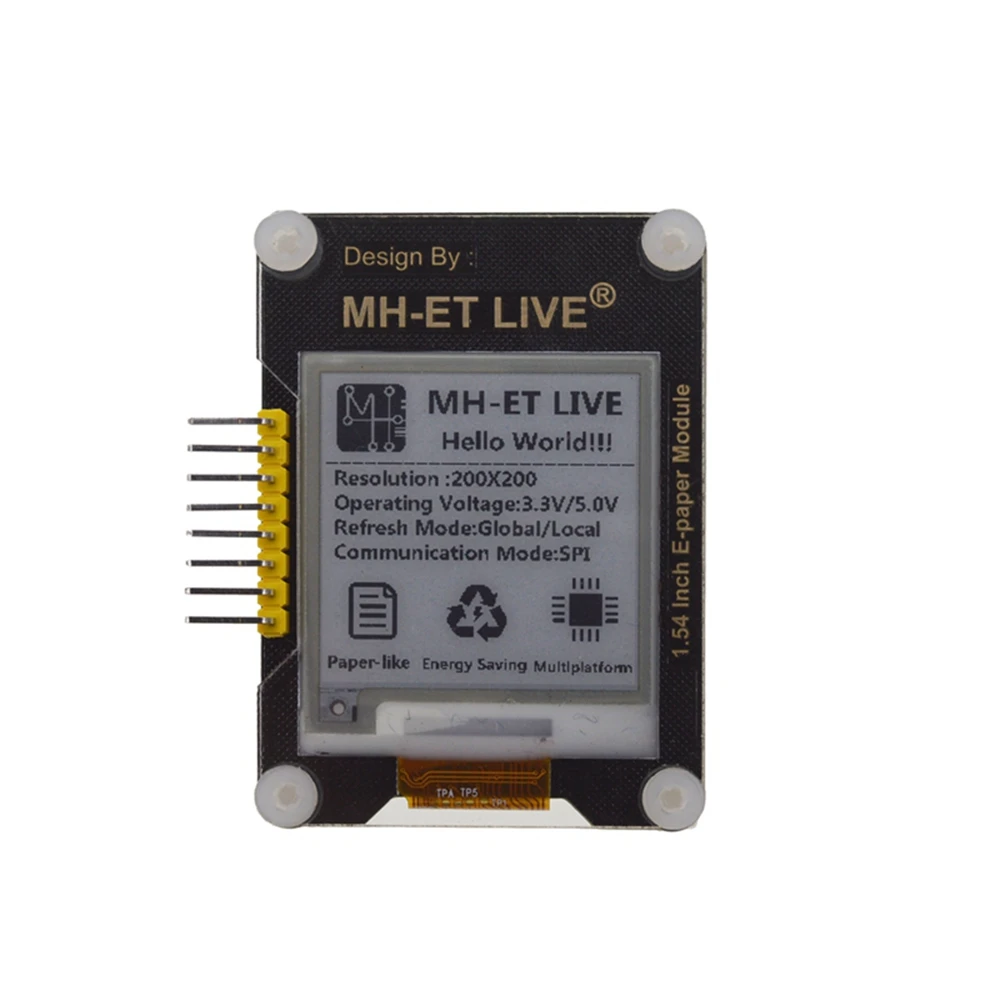

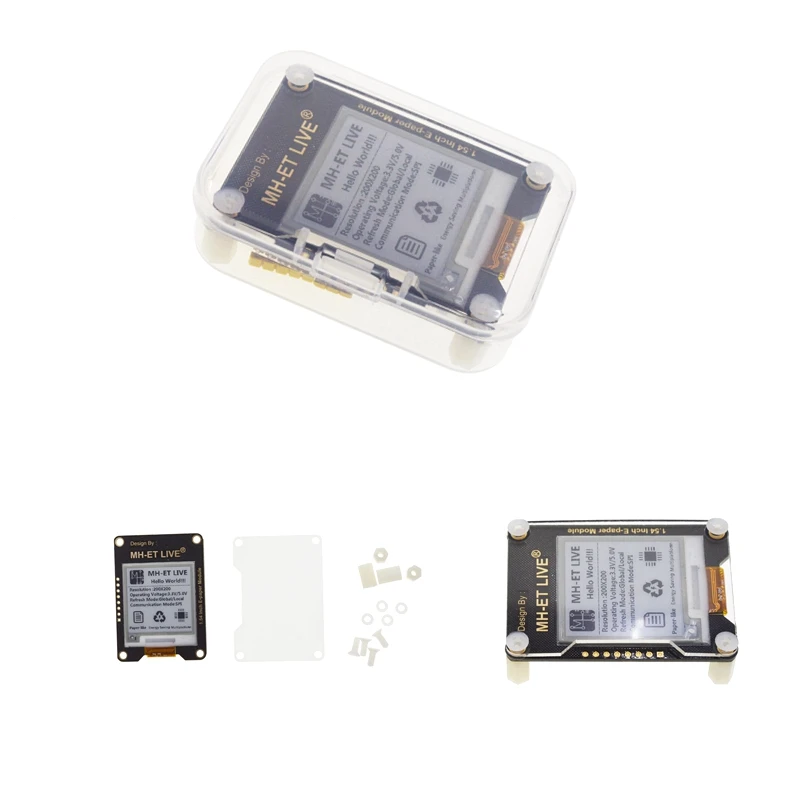

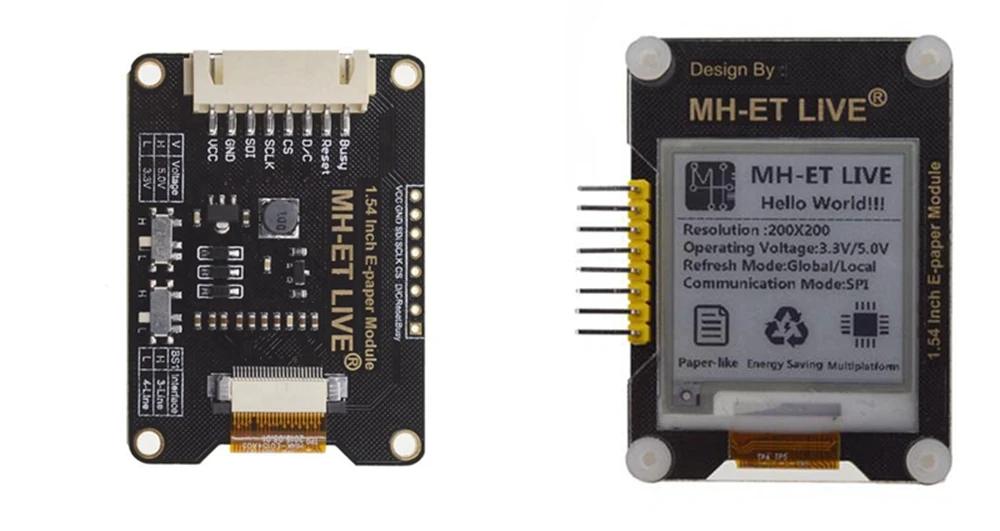

Справочный модуль электронной бумаги 1 54 дюйма электронная бумага E Ink экран

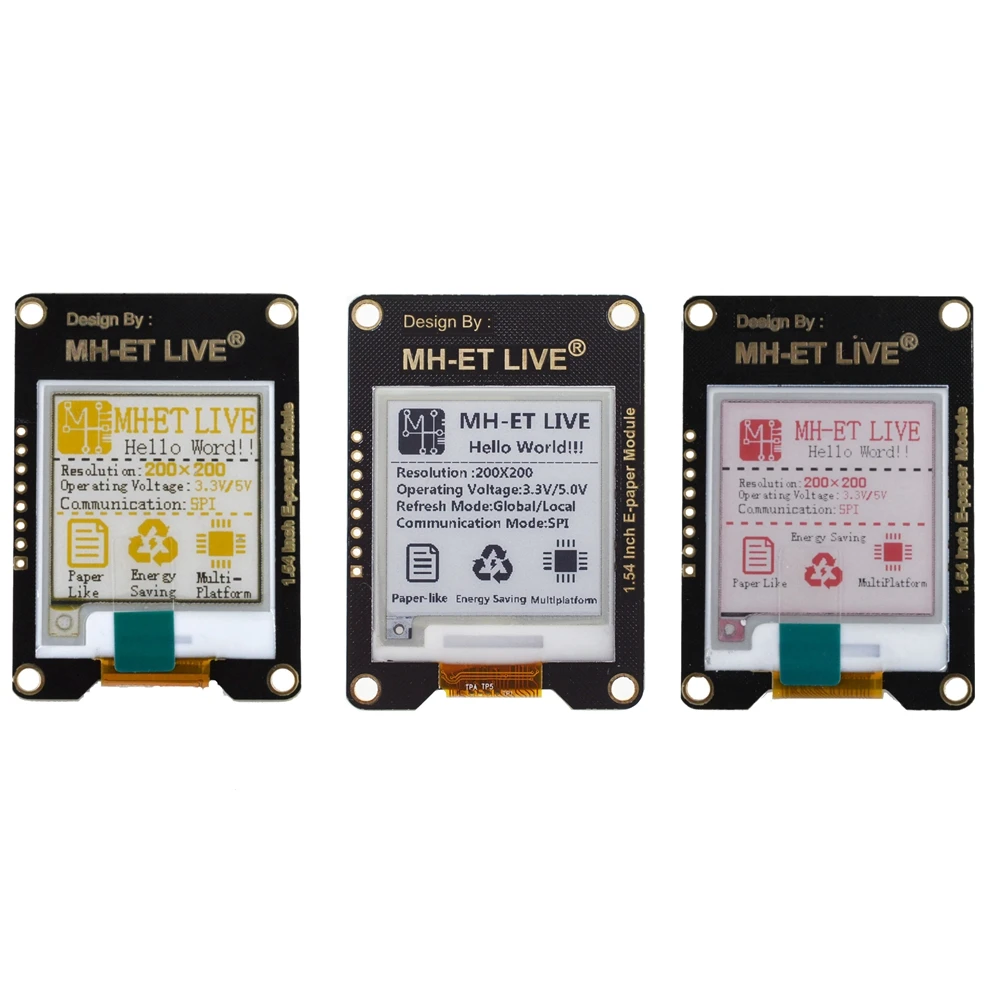

Различия между разными цветами:

1. Разрешение:

Черный и белыйЧерный, белый и красныйРазрешение:200X200

Черный, белый и желтыйРазрешение:152X152

2. Режим обновления:

Черный и белыйПоддержка Глобальное обновление/частичное обновление

Черный, белый и красныйЧерный, белый и желтыйТолько поддерживаетГлобальное обновление

Вы можете проверить информацию на нашем сайте:

Http://mh.nodebb.com/topic/40/mh-et-live-1-54-inches-e-paper

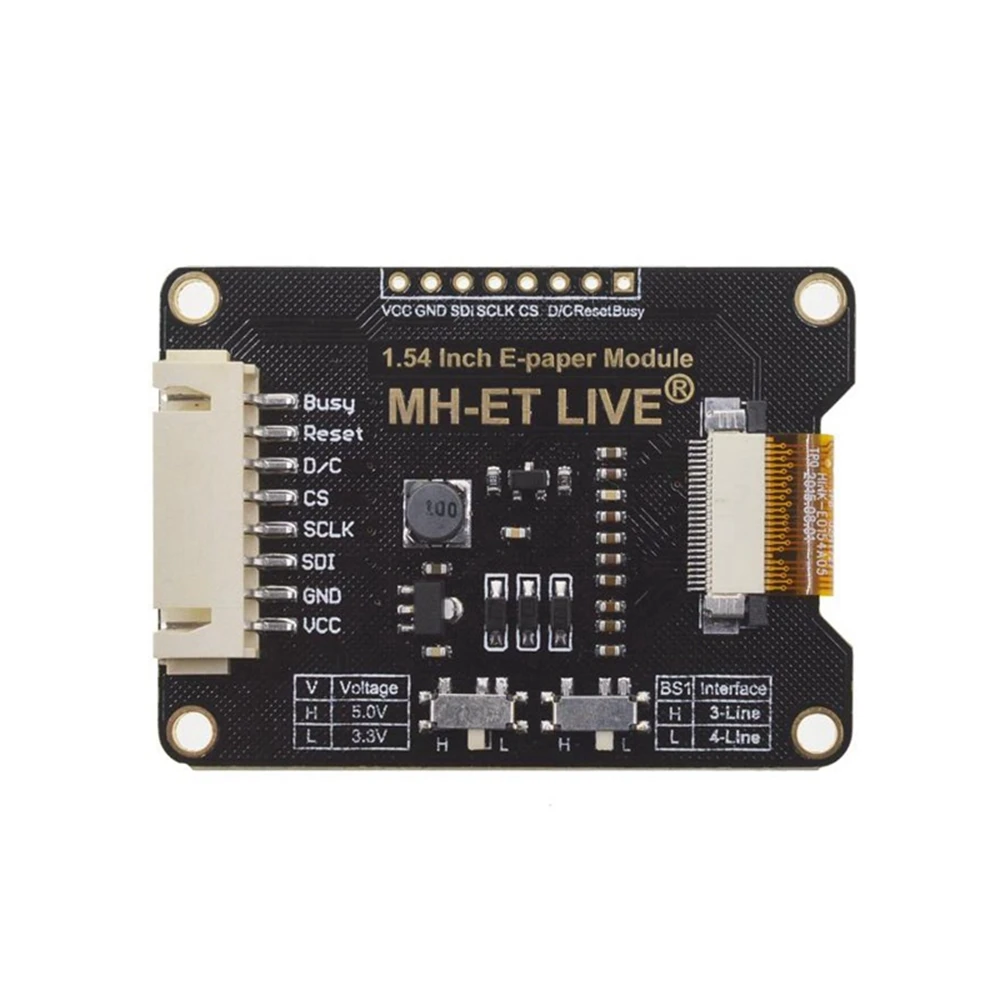

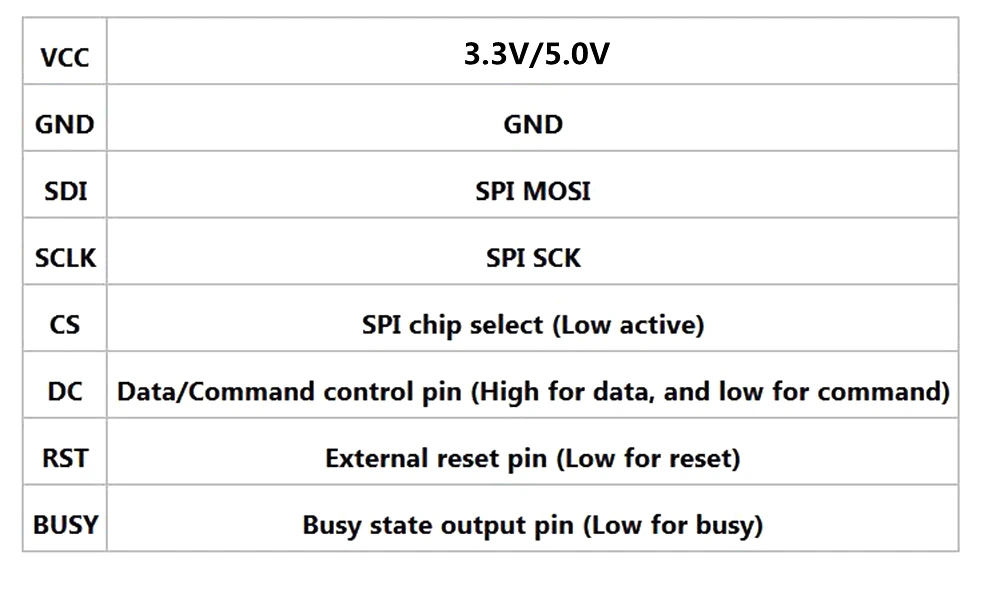

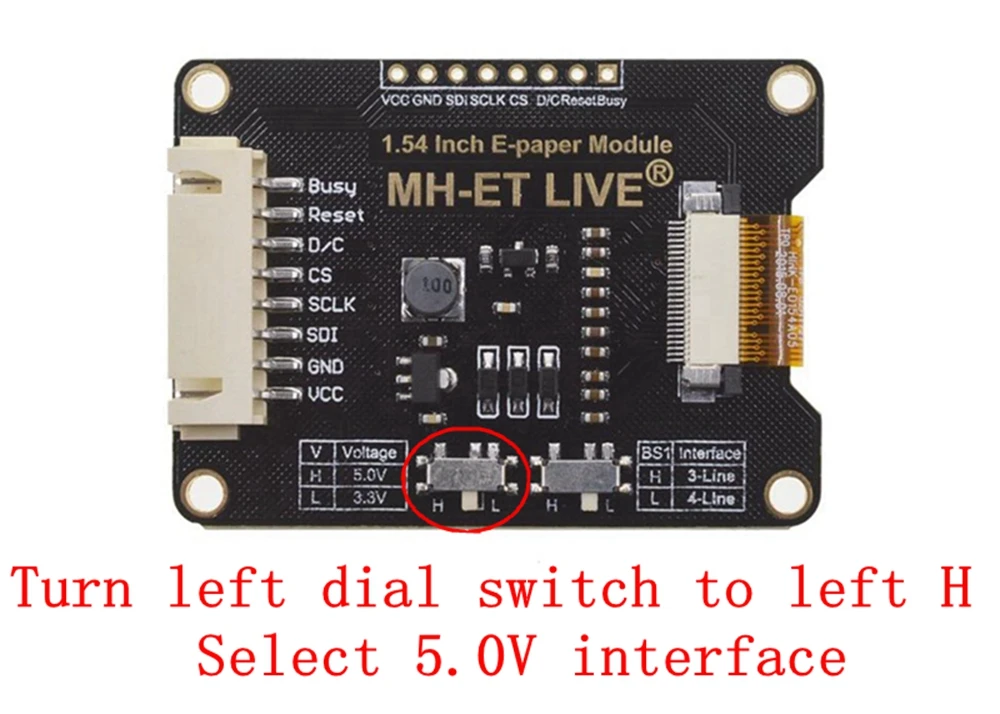

Интерфейсы:

Принцип работы:

Введение

Этот продукт является электронным бумажным устройством, применяющим технологию отображения изображений микроинкапсулированного электрофоретического дисплея, MED. Первоначальный подход заключается в создании крошечных сфер, в которых заряженные цветные пигменты приостанавливаются в прозрачном масле и будут двигаться в зависимости от электронной зарядки. Шаблоны экрана электронной бумаги, отражающие окружающий светильник, поэтому он не имеет требования к фоновому светильник. Под солнечным светом экран электронной бумаги по-прежнему имеет высокую видимость с широким углом обзора 180 градусов. Это идеальный выбор для электронного чтения.

Протокол связи

Примечание: В отличие от традиционного протокола SPI, линия передачи данных от подчиненного к мастеру скрыта, так как устройство имеет только требование отображения.

• CS является чипом slave, когда CS низкий, чип включен.
• DC-это штырь управления данными/командами, когда DC = 0, команда записи, когда DC = 1, запись данных.
• SCLK-это часы связи SPI.
• SDIN-это линия передачи данных от master до slave в связи SPI.

SPI коммуникация имеет время передачи данных, которое объединено CPHA и CPOL.

1. CPOL определяет уровень последовательных синхронных часов в режиме ожидания. Когда CPOL = 0, уровень низкий. Тем не менее, CPOL имеет небольшой эффект для передачи.
2. CPHA определяет, собираются ли данные на первом кромке часов или на втором кромке последовательных синхронных часов; Когда CPHL = 0, данные собираются на первом кромке часов.

• Есть 4 режима связи SPI. SPI0 обычно используется, в котором CPHL = 0, CPOL = 0.

Как вы можете видеть на рисунке выше, передача данных начинается с первого падающего края SCLK, и 8 бит данных передаются в один цикл часов. Здесь используется SPI0, и данные передаются сначала битами, MSB.

Как использовать:

Работает с Raspberry Pi

Требуется установка библиотеки

Если вы хотите подключить экран электронной бумаги к Raspberry Pi, вам следует установить некоторые необходимые библиотеки илиДемонстрация (нажмите, чтобы скачать)Ниже может работать неправильно. Для получения дополнительной информации о том, как установить библиотеки Raspberry Pi, пожалуйста, посетите веб-сайт:Установка библиотеки для RPi.

Вы можете ознакомиться с подробным описанием установок библиотеки wiringPi, bcm2835 и python.

Аппаратное соединение

Вот связь между Raspberry Pi 3B и электронной бумагой.

Ожидаемый результат

1. После установки соответствующих библиотеки вы можете скопировать соответствующие программы в Raspberry Pi, а затем ввести соответствующий файл.
   • BCM2835:Выполните команду: создайте, скомпилируйте код и Создайте файл epd. Выполните команду: sudo. /Epd, программа будет работать.
   • WringPi:Выполните команду: создайте, скомпилируйте код и Создайте файл epd. Выполните команду: sudo. /Epd, программа будет работать.
   • Python:Выполните команду: sudo python main.py
2. Экран отображает строки и формы после обновления всего экрана.
3. Экран отображает изображения и время После частичного обновления экрана. Это демонстрирует частичный освежающий потенциал.

Работает с Arduino

Аппаратное соединение

Ожидаемый результат

1. Скопируйте файлы из каталога arduino/библиотеки демонстрационной посылка в документы/arduino/библиотеки, где может быть указано Arduino IDE-> Файл-> предпочтения-> Местоположение Sketchbook.
2. Нажмите на кнопкуЗагрузитьЧтобы скомпилировать и загрузить программу на плату Arduino.
3. Экран отображает строки и формы после обновления всего экрана.
4. Экран отображает изображения и время После частичного обновления экрана. Это демонстрирует частичный освежающий потенциал.

Работа с платой разработки STM32

Здесь мы используем макетную плату STMF103C8T6. Демонстрация основана на базе библиотеки HAL.

Аппаратное соединение

Вот аппаратная связь между макетной платой STMF103C8T6 и электронной бумагой:

Ожидаемый результат

1. Откройте проект Keil (MDK-ARM/epd-demo.uvprojx)
2. НажмитеСборкаДля сборки проекта.
3. НажмитеСкачатьДля загрузки программы на целевую панель.
4. Экран отображает строки и формы после обновления всего экрана.
5. Экран отображает изображения и время После частичного обновления экрана. Это демонстрирует частичный освежающий потенциал.

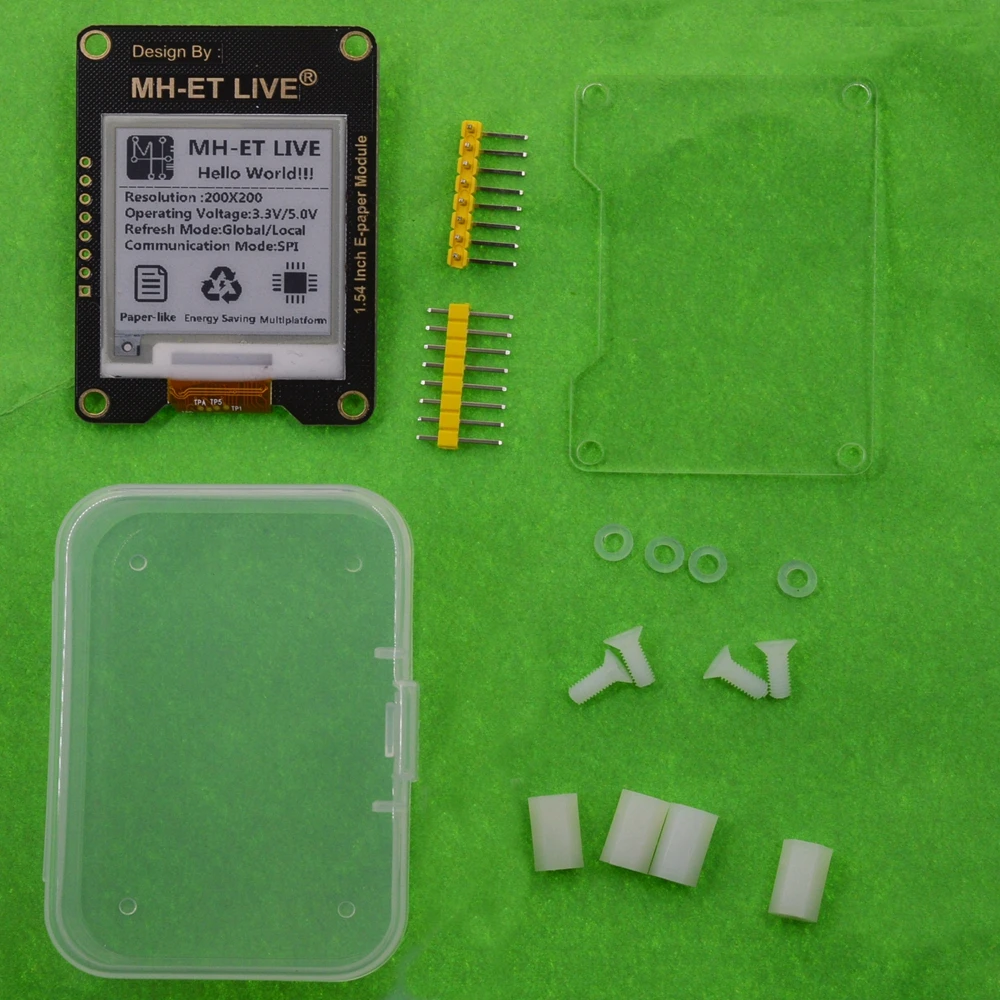

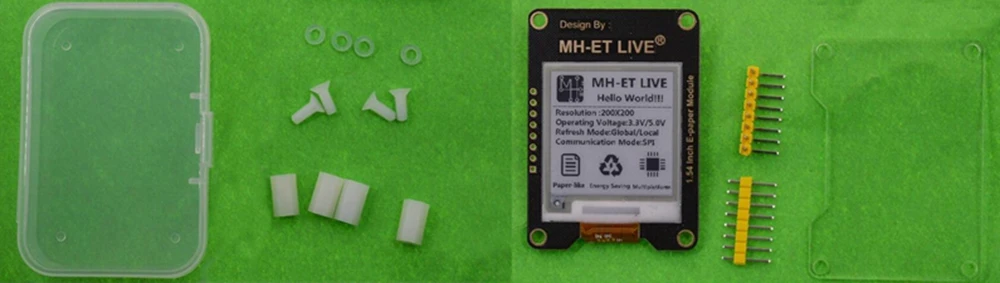

Список доставки:

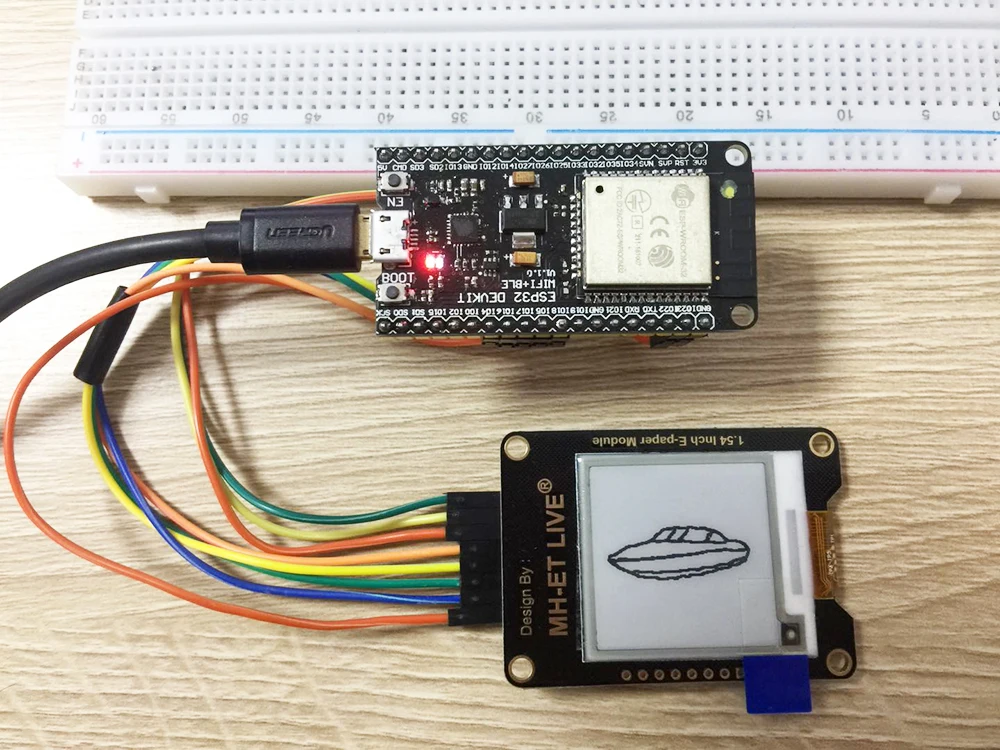

2018-06-12:Добавьте программы ESP32 (спасибо Bennuhp за предоставление нам процедур)

Http://mh.nodebb.com/topic/40/mh-et-live-1-54-inches-e-paper/3

//github.com/MHEtLive/MH-ET-LIVE-E-Papers
