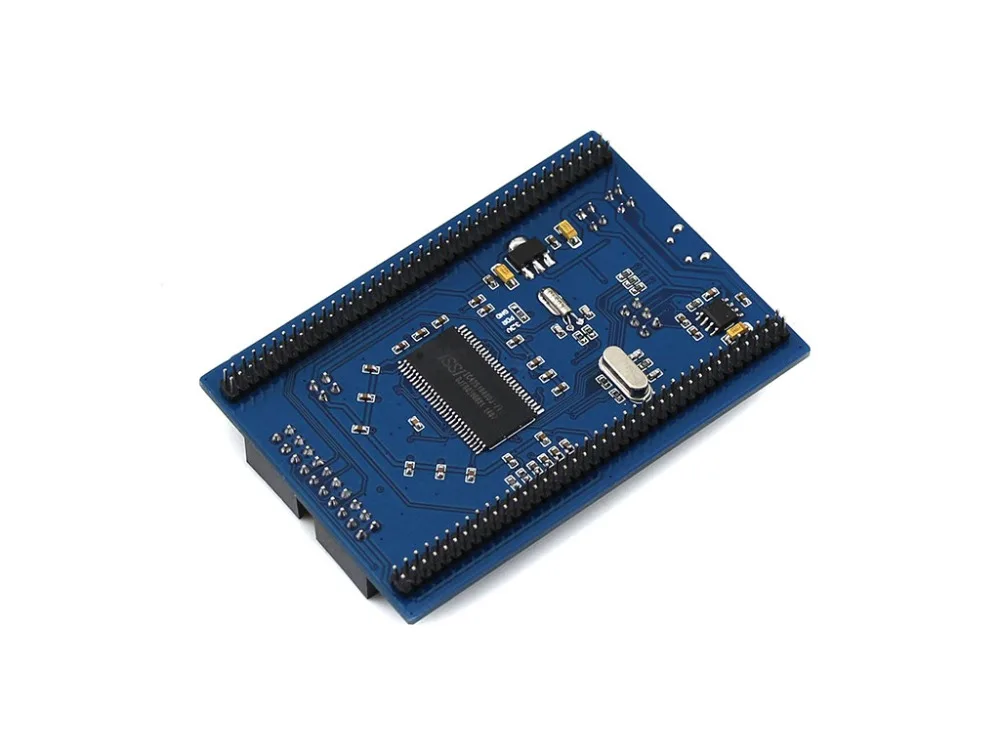

Название продукта: STM32 STM32F746IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

Core746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

• Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.
• Бортовой 64 М бит SDRAM
• Все порты ввода/вывода доступны на контактных заголовках
• JTAG/SWD Программирование/интерфейс отладки
• 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

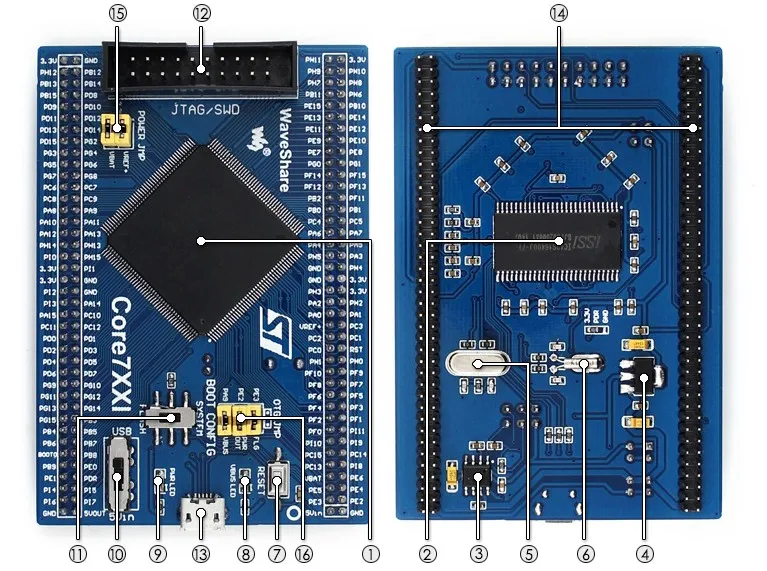

Что на Core746I

1. STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель
   • Особенности:Инструкции по одноцикличному DSP
   • Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц
   • Операционной Напряжение:1,7 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 320 + 16 + 4kB SRAM
   • MCU интерфейсы связи:
     • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
     • 2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
     • 1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM
     • 1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CEC
     • USB 2,0-1 шт. OTG FS
     • USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
     • 1x10/100 Ethernet MAC
   • AD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP
2. IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
3. MIC2075:Бортовое USB устройство управления питанием
4. AMS1117-3.3:3,3 V регулятор напряжения
5. 8 м с украшением в виде кристаллов
6. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
7. Кнопка сброса
8. VBUS светодиодный
9. Мощность индикатор
10. Мощность переключения питания,Питание от 5Vin или USB подключения
11. Выбор режима загрузки,Для настройки BOOT0 pin-код
12. Интерфейс JTAG/SWD:Для отладки/программирования
13. Разъем USB,Поддержка устройства и/или хоста
14. MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
15. Перемычка питания
    • VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
    • VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
16. OTG джемпер
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода

Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.

JTAG

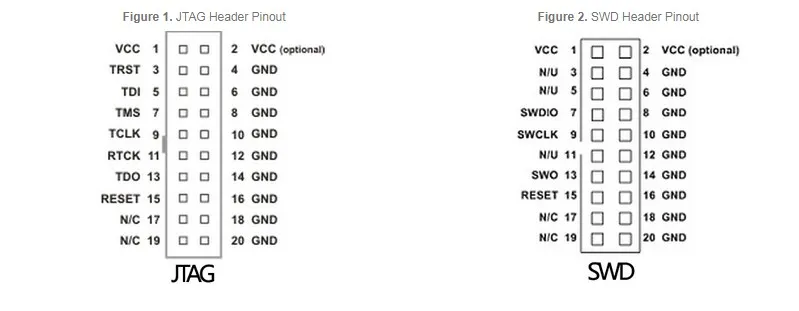

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Схема
• Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
• Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
• STM32 datasheets
• STM32 разработка документов

Посылка содержание

1. Core746I x 1
2. Разъем USB типа A для micro B кабель x 1
3. CD-диск с программным обеспечением-1 шт.
