Во-первых, введение инструмента

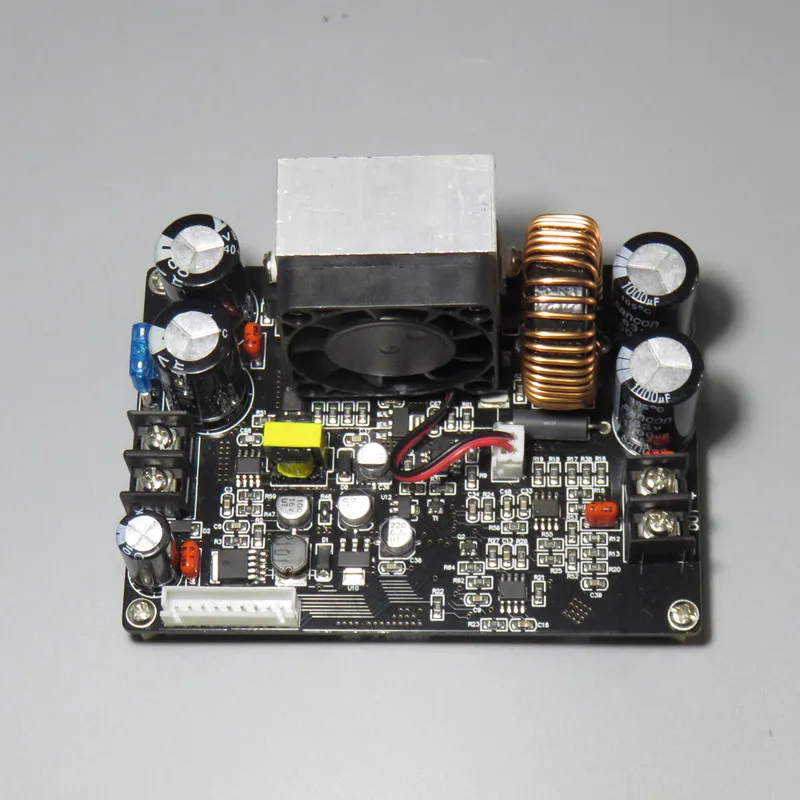

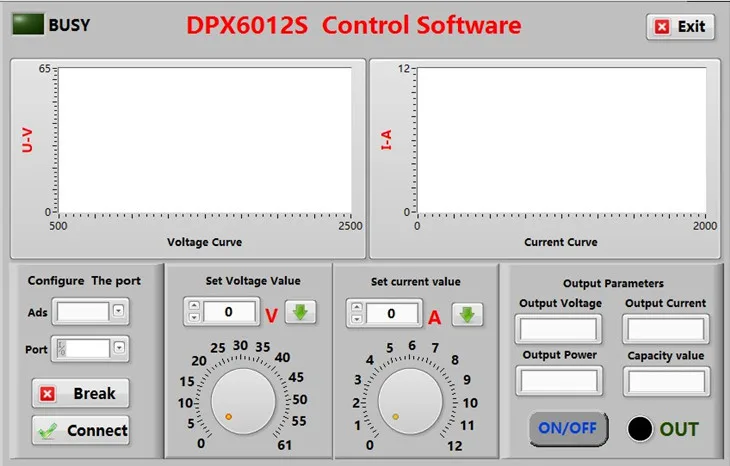

DPX6012S CNC понижающий источник питания-это полный Программируемый понижающий источник питания с ЧПУ, малый размер, высокая мощность, высокая эффективность и стабильная работа; с 1,8-дюймовым цветным ЖК-дисплеем, отображение данных является полным и четким; блок питания использует Расширенное управление микропроцессором, точно регулировать и отображать напряжение и ток; Используйте кнопки и ручки для работы вместе, настройки параметров удобны и быстро. кроме того, Верхний компьютер может общаться с компьютером, чтобы регулировать выходное напряжение и ток, а выходное напряжение и ток можно контролировать в режиме реального времени, идеально подходит для питания ввода в эксплуатацию, ремонта и экспериментов.

Во-вторых, характеристики прибора

1. Используя Расширенный микропроцессор, он может точно регулировать и отображать выходное напряжение и ток;

2. Используя 1,8-дюймовый цветной жидкокристаллический дисплей, он может отображать напряжение, ток, емкость, время и мощность рабочего состояния в режиме реального времени;

3. удобно и быстро регулировать и считывать параметры через кнопки и ручки, особенно при экономии и отзыве параметров;

4. Выходное Перенапряжение (Ovp), перегрузки по току (Ocp), защита от перегрузки (Opp) можно установить, и выход может быть выключен, когда выход превышает установленное значение;

5. автоматический охлаждающий вентилятор для обеспечения того, чтобы устройство питания не было повреждено при перегреве;

6. Может быть постоянное давление, постоянный ток выхода

7. С функцией защиты обратного подключения, это может предотвратить повреждение источника питания из-за обратного подключения входного сигнала;

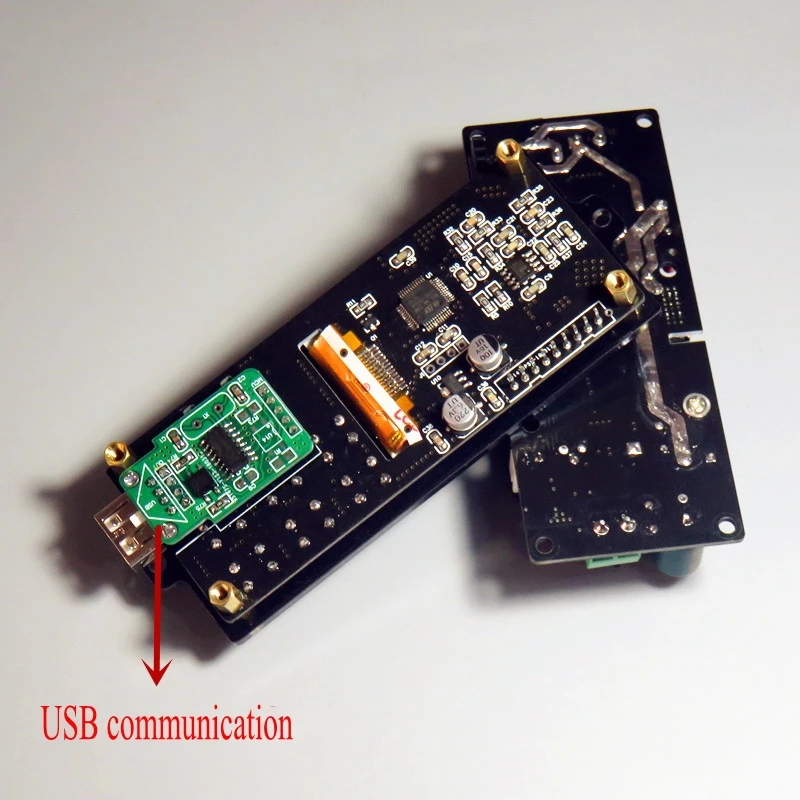

8. вторичное развитие можно достичь путем общения с компьютером или другим устройством через последовательный порт.

В-третьих, техническими показателями

Раздел II Инструмент Описание

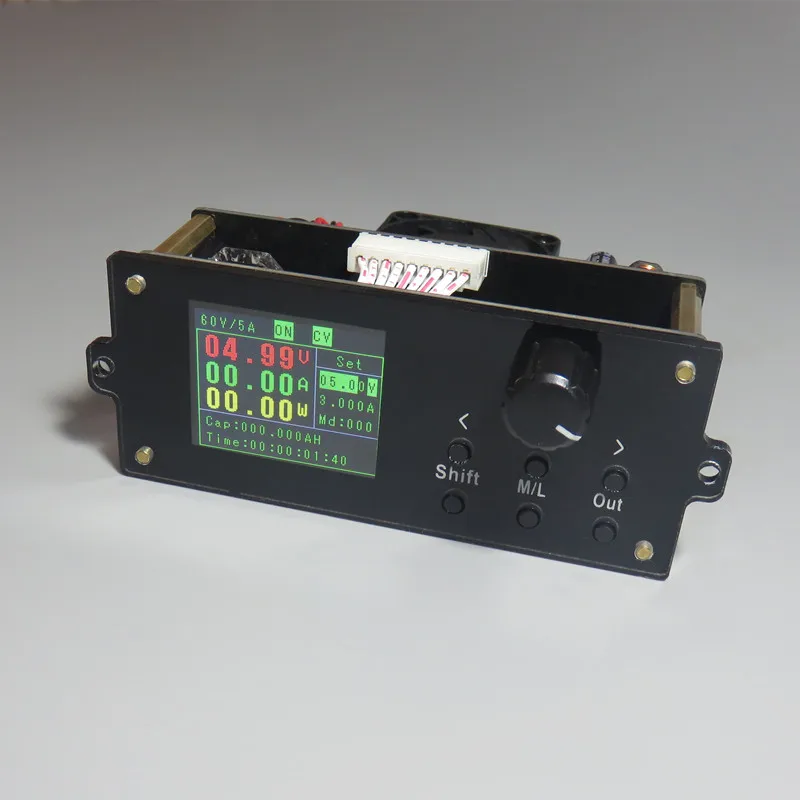

Во-первых, инструкции по дисплею

Инструкция по использованию

Во-первых, проводки

Входной интерфейс питания (IN) и выходной интерфейс (OUT) имеют четкие положительные и отрицательные знаки, не может подобрать неправильный, обратный.

Во-вторых, установите значения напряжения и тока

Нажмите кнопку «установить», чтобы переключиться, чтобы установить выходное напряжение и значения тока, нажмите кнопку «<» или «>», чтобы установить значение шага параметра. отрегулируйте регулятор кодирования, чтобы изменить выходное напряжение или текущее значение.

В-третьих, откройте и закройте выход

После установки значений напряжения и тока, вы можете непосредственно нажать кнопку «OUT», чтобы включить или выключить выход, в то же время, позиция состояния переключателя будет отображаться «Вкл» или «Выкл». на рисунке ниже Показан статус отображения выходного сигнала ВКЛ и ВЫКЛ.

В-четвертых, кумулятивное значение и время очистки кулонов

Сначала нажмите кнопку «Shift», затем нажмите кнопку «<», и будет очищено накопившее значение AH и время.

В-пятых, Установите параметры системы

Сначала нажмите кнопку «Shift», затем нажмите кнопку «Set», введите или выйдите из страницы настроек параметров системы, нажмите кнопку «Set», чтобы переключить параметры настройки (OVP, OCP, OPP), Метод настройки параметров совпадает с изменением выходного напряжения и значения тока. если состояние выходного сигнала системы превышает заданное значение, питание автоматически отключает выход и отображает причину отключения элемента состояния вывода. Когда значение параметра набора 0, защита не включена.

Шестой, параметр консервации

Нажмите кнопку «M \ L» для ввода сохранения параметров, отрегулируйте ручку кодирования, чтобы изменить бит сохранения адреса (0-9); затем нажмите кнопку «<», чтобы сохранить текущее напряжение набора и текущее значение в текущий бит адреса набора; нажмите кнопку «M \ L», чтобы выход из параметра сохранить.

Семь, выбирается параметр

Нажмите кнопку «M \ L», чтобы воплотить функцию повторения параметров и отрегулировать ручку кодирования, чтобы изменить бит адреса (0-9). нажмите кнопку «>», чтобы непосредственно выпустить значения напряжения и тока, соответствующие выбранным в настоящее время адресным битам.

Меры предосторожности

1. Не используйте измерительное напряжение и диапазон тока, в противном случае измеритель будет поврежден.

2. положительные и отрицательные полюса не могут быть отменены, и обратный может повредить инструмент.

3, рабочая температура-10 ~ 50 ° C, Температура хранения-20 ~ 70 ° C, и инструмент находится в сухой среде.

4, не пытайтесь демонтировать инструмент. Если посылка не будет закрыта, гарантия будет отменена. В приборе нет доступных для пользователя деталей. Ремонт может быть произведен только через специальные сервисные магазины или возвращен на завод.

5. Пожалуйста, не Двигайте инструмент энергично, когда инструмент работает нормально, чтобы избежать непоправимого повреждения внутренняя схема.
