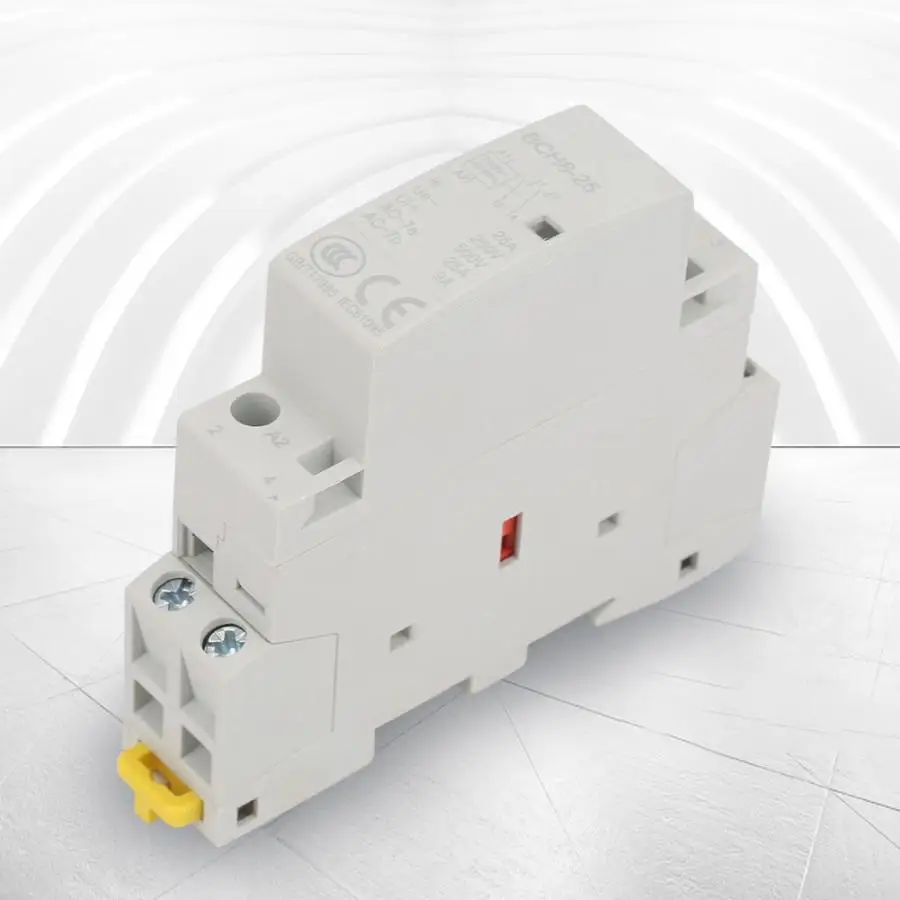

2P 25A 220 В/230 В 50/60 Гц Din рейка контактор для дома модуль 1NO 1NC + 2NO 2NC отеля тихий

2P 25A 220 В/230 В 50/60 Гц Din рейка контактор для дома модуль 1NO 1NC + 2NO 2NC отеля тихий

Американская классификация проводов 2р 25A 220V/230V 50/60HZ Din Rail AC контактор для дома модуль 1NO 1NC 1NO + 1NC 2NO 2NC для дома отель тихий Напряжение CE

Контактор переменного тока, удерживающий дом, в основном предназначен для цепей переменного тока 50 Гц или 60 Гц с 230 В. Номинальное рабочее напряжение при использовании в режиме «AC-7a», Номинальное рабочее напряжение до 230 В, Номинальный рабочий ток до 25 А, Номинальное рабочее напряжение при использовании в режиме «AC-7b», номинальный ток до 10 А. Использование в разбивающемся токе ниже 6kA. Для расстояния подключения или перерыва цепи.

Применение: для дома, квартиры, отеля, автоматическое отключение или подключение питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: в месте установки должна быть не более 50%, когда максимальная температура + 40 °C: Если при более низкой температуре, допускается более высокая влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C, а среднемесячная Максимальная влажность в этом месяце не более 90%. Кроме того, следует принять во внимание росы на поверхности продуктов, вызванные изменением температуры.

4. Класс загрязнения: класс 2.

5. Состояние установки: класс II.

Применение инструкция

1. Проверьте, совместим ли контактор с областью применения и условиями работы перед установкой

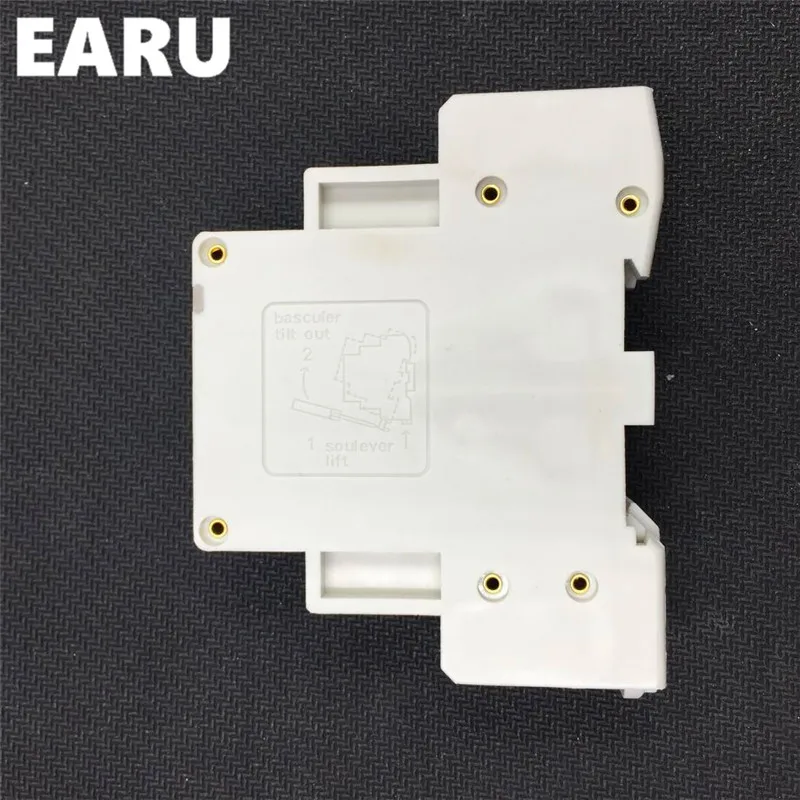

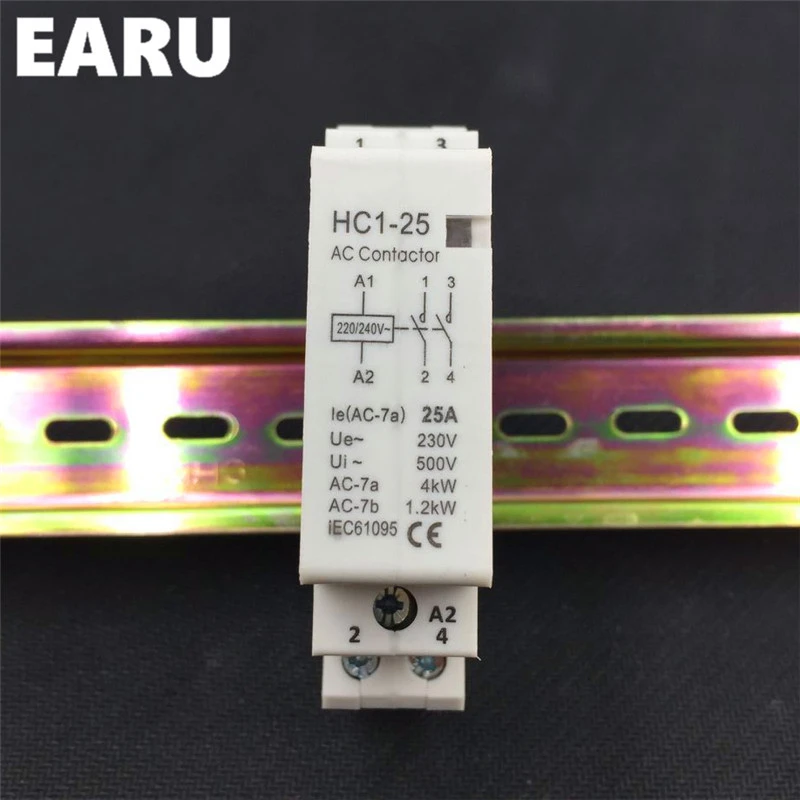

2. В процессе установки Вытяните деталь остановки движения и поместите контактора на безопасную орбиту, а затем Поднимите элемент движения, чтобы закрепить контактор на безопасной орбите, избегайте ослабления и падения, Вытяните вниз В motion-Остановите компонент в том случае, если вы хотите, чтобы удалить с контактным лицом.

Внимание!

А) Убедитесь, что правильный режим подключения

B). Закрутите винт привязки во время соединения

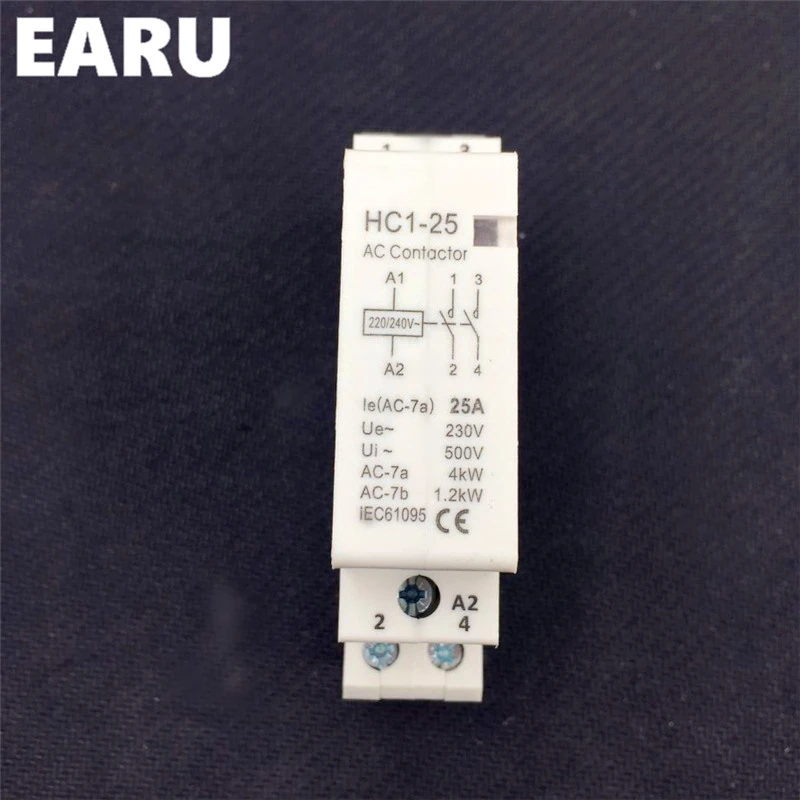

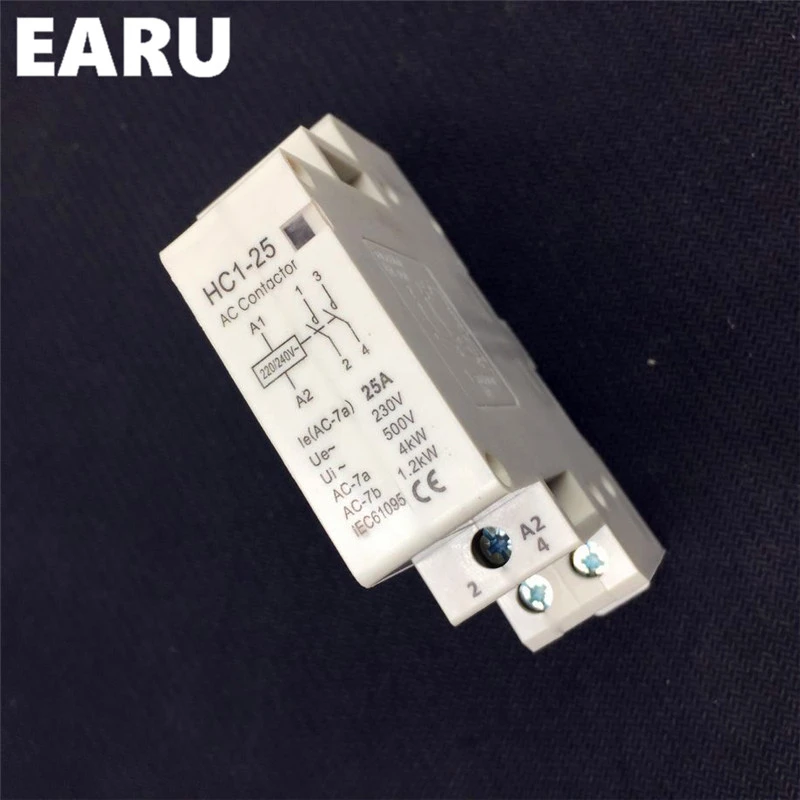

Основные технические данные
Контактор модель	TOCT1-16 2NO	TOCT1-20 2NO	TOCT1-25 2NO
Номинальное напряжение изоляции (Ui) V	500	500	500
Номинальное рабочее напряжение (Ue) V	230	230	230
Термальность A постоянного тока(Ith) A	16	20	25
Номинальный рабочий ток (т. Е.), AC-7a А	16	20	25
AC-7b A	9	9	10
Рекомендуемая рабочая мощность (Pe) AC-7a кВт	4	4	5,4
AC-7b в кВт	1,2	1,2	1,4
Время работы: 10 тысяч	3
Рабочая частота AC-7a обороты/час	1200
AC-7b обороты/час	30
Возможность подключения и перерыва, AC-7a A	1.5Ie
AC-7b A	8Ie
Выдерживает ток (ICW) 10S A	8ie/AC-7b
Соединительная проводка, 1 провод мм2	1-2,5	1-2,5	1-4
2 провода видео-телефон двери mm2	1-2,5	1-2,5	1-4
Катушка
Напряжение переменного тока, контроль напряжения (США)	220/230
Мощность катушки W	1,4

'
