D2 1 DIY комплект умный отслеживающий линейный автомобильный TT Мотор электронный

D2 1 DIY комплект умный отслеживающий линейный автомобильный TT Мотор электронный

Уважаемый клиент: спасибо за покупку в моем магазине. Если вы используете "Экономический транспорт", это логистика относительно медленная. Если вы не можете принять задержку, вы можете выбрать другие виды транспорта, и мы предоставим дополнительные скидки. Цена: & laqu; cainiao Super economy & raquo; Этот способ доставки-это способ доставки, AliExpress Это информация о доставке по почте Последующая отправка будет обрабатываться местным почтовым отделением России. В течение этого периода вам необходимо связаться с вашей страной без перерывов. Пожалуйста, свяжитесь с нами! Если вы остались недовольны качеством товара и обслуживания, не торопитесь подтверждать получение товара и писать негативный отзыв. Сначала свяжитесь с нами. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов. Пожалуйста, не открывайте спор и оставьте плохой отзывы, если у вас есть какие-либо вопросы, не стесняйтесь связаться с нами, мы дадим вам удовлетворительный ответ. Надеемся, что вы поймете нас, заранее спасибо. Удовлетворение ваших запросов и положительная обратная связь очень важны для нас. Пожалуйста, оставьте положительный Отзывы и5 звездЕсли вы удовлетворены нашими товарами и услугами. LM393 сравнении двух светочувствительный сопротивление, когда Дисбаланс (например сбоку давления взлетно-посадочной полосы черный) сразу управления стороны двигателя перестает вращаться, другая сторона вращения двигателя ускорение, так что направление модификации автомобиля, вернуться в нужное направление, весь процесс является замкнутой петлей, поэтому быстрый и чувствительный контроль.

С целью упрощения сложного принципа, мы сначала имеем цифровую цепь к умному отслеживающему автомобилю, в процессе сборки, мы не только могли привыкнуть к механическому принципу: фотоэлемент, Компаратор напряжения, схема привода двигателя и другие связанные с этим электронные знания.

Светочувствительная сопротивление устройства

Это чувствительное к свету сопротивление, он может обнаружить внешнюю интенсивность света, чем сильнее внешнее световое фоточувствительное сопротивление, наружный свет более слабый сопротивление больше, когда красный светодио дный свет проецируется на белую и черную взлетно-посадочную полосу, потому что скорость отражения отличается, Значение сопротивления чувствительного к свету сопротивления будет иметь явную разницу для контроля последующей цепи.

LM393 компаратора интегральная схема

LM393 является двойное напряжение компаратора интегральная схема, который состоит из двух независимых компаратора точность напряжения. Его роль сравнивает два входного напряжения, на основе уровня двух входных напряжения изменяет уровень выходного напряжения. Выходные данные имеет два состояния: близко к открытой или близко к низкого уровня, LM393 с помощью выход с открытым коллектором, таким образом, это необходимо добавить тянуть устойчивость к выходной высокий уровень.

Двигатель постоянного тока с редуктором

Двигатель постоянного тока привод автомобиля должен замедлить, в противном случае, чтобы ускорить автомобиль, затем бегать слишком быстро, не контролировать, и торможение крутящий момент слишком маленький и не может работать. Мы специализируемся на таможне этого типа двигателя интегрированы с редуктором и значительно уменьшить трудности производства очень подходит для нашего использования.

LM393 сравнении двух светочувствительный сопротивление, когда Дисбаланс (например сбоку давления взлетно-посадочной полосы черный) сразу управления стороны двигателя перестает вращаться, другая сторона вращения двигателя ускорение, так что направление модификации автомобиля, вернуться в нужное направление, весь процесс является замкнутой петлей, поэтому быстрый и чувствительный контроль.

Сборки шаги:

Первый шаг: контурная часть основной сварки

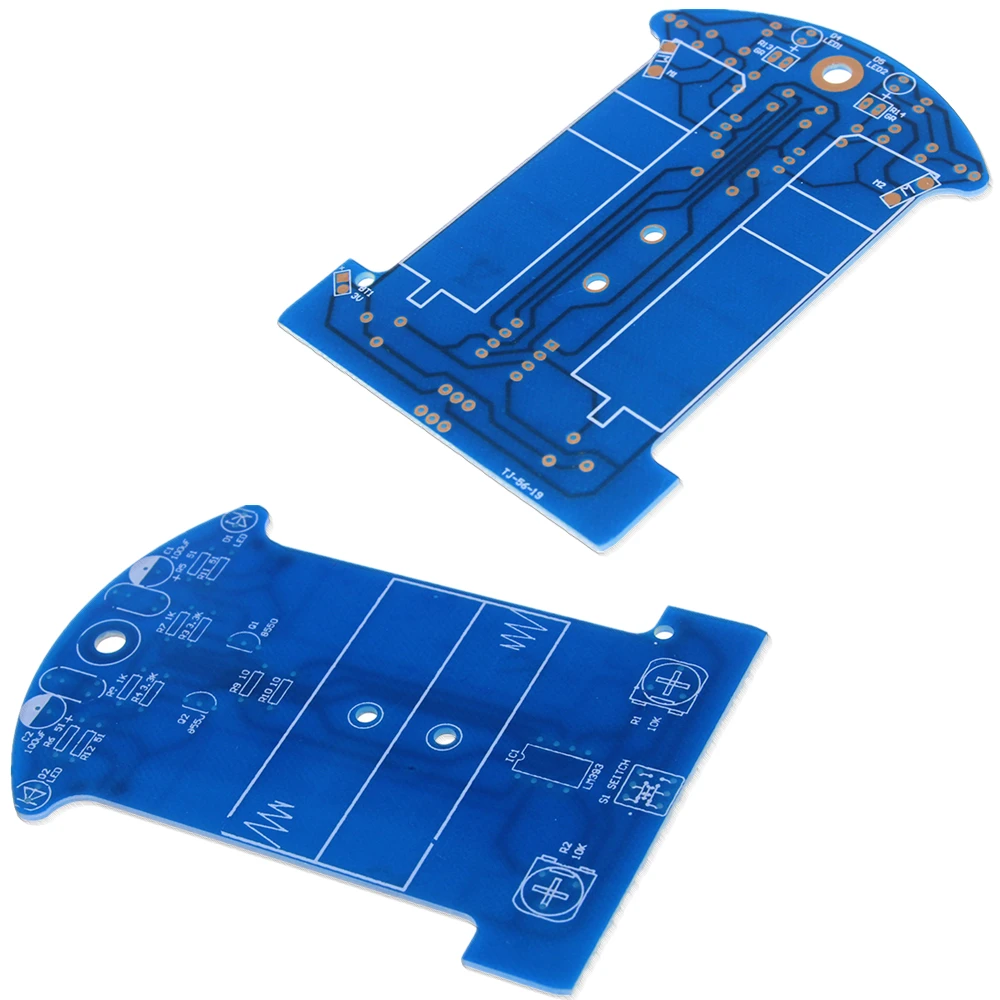

Часть сварочной цепи относительно проста, порядок сварки в соответствии с высотой элемента от низкого до высокого, первые 8 сопротивления сварки, сварка должна использовать мультиметр, чтобы подтвердить, является ли правильное сопротивление сварки, полярные компоненты, такие как транзисторы, зеленые огни, Определенно ясно электролитический конденсатор полярности как опорного элемента мы фото сварка, сварка, концентратор короткий отрицательные стороны вставная булавка PCB трафаретной печати тень, зеленый сварки светодио дный Примечание Длинные pin является положительным, и сварка не слишком долго или легко плохо, D4 D5 R13 R14 может временно не сварки, Интегральная схема может быть вставлена, предварительно после завершения сварки проверьте тщательно предотвратить, быть небрежным.

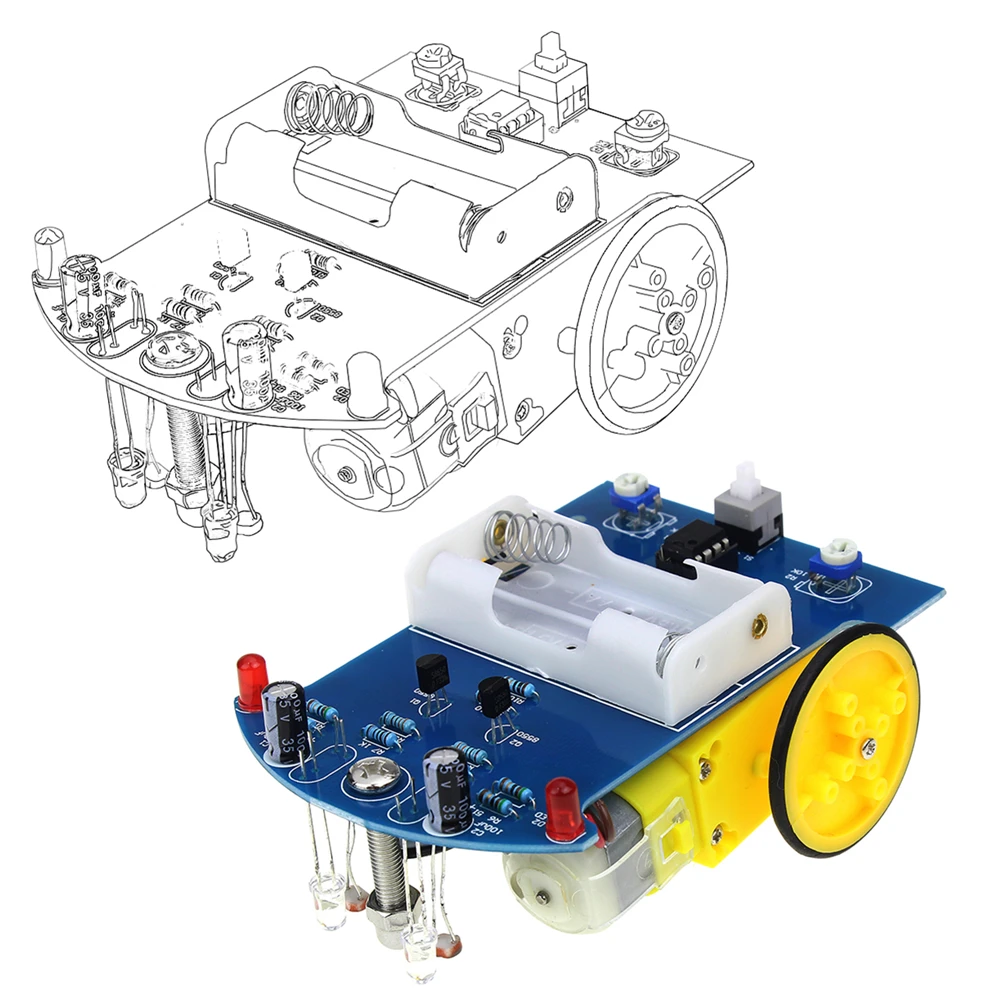

Второй шаг: механическая сборка

Универсальный Винт Колеса вставляется в отверстие печатной платы и вкручивается в универсальную колесную гайку и универсальное колесо. Батарейный блок приклеен на печатную плату двойной клейкой лентой, провод провода проходит PCB защищены Kong Han получил PCB, красная линия соединена В с положительным блоком питания 3 в, и желтая линия соединена с землей.

Механическая часть и сборка могут быть установлены первые колеса, колесо состоит из трех частей черных акриловых круглых планшетов, сборка до разоблачения защитной пленки, внутренняя часть отверстия колеса растет круглое отверстие, средний диаметр круглой пластины относительно маленький, боковое колесо, центральное отверстие Shiyuan, С двумя винтовыми гайками фиксированный набор хорошие три круглых таблетки, и черные саморезы фиксируются на вращающемся валу двигателя. Наконец, силиконовая резина муфта для шины на колесе. Свинцовое соединение свинцового провода мотора и колеса в сборе-это использование клея на PCB, делая положение, внимание колеса и край PCB, удерживающий достаточный зазор, провода мотора припаиваются к PCB. Обратите внимание на то, что адекватно больше свинца, чтобы избежать ошибки поворота двигателя удобно для изменения провода свинца заказ.

Третий шаг: установка оптоэлектронных схем

Фоточувствительная стойкость и светоизлучающий диод (полярность внимания)-это реверс, установленный на печатной плате, и расстояние заземления около 5 мм, расстояние между чувствительным к свету сопротивлением и светоизлумм чающим диодом также составляет около 5 мм. Наконец-то можно пройти Электрический тест.

Четвертый шаг: отладка транспортного средства

В аккумуляторной коробке в 2 батареях AA, переключается на циферблат в «Вкл», автомобиль, ведущий правый обратный, перемещается по направлению универсального колеса, если удерживайте левую сторону фоточувствительного сопротивления, автомобиль справа от поворота колеса, держите справа от фоточувствительного сопротивления, Левая сторона колеса автомобиля должна повернуть, если автомобиль путешествует обратно может обменять соединение двух двигателей одновременно. Как один из нормальных обратно с другой стороны, пока обмен задней части двигателя может быть проводкой.

Бизнес внимание необходимо:

Инструкции по сборке-это задняя часть автомобиля, отслеживающая воздушную полосу, клиенты также могут непосредственно использовать черная изоляционная лента ~ 2,0 см 1,5 наклеен непосредственно разработан для отслеживания комплекса на земле было бы более весело.

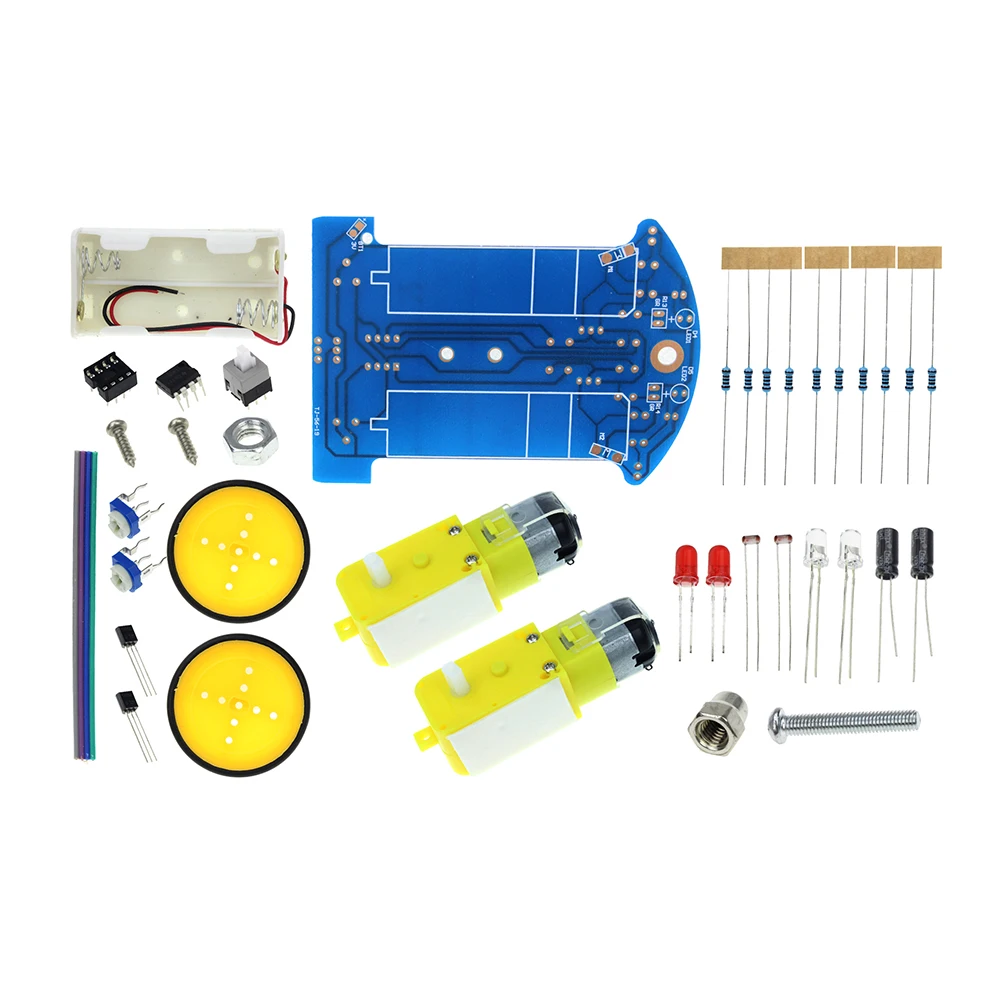

Шт. 1 шт. наука и техника DIY
