Описание товара

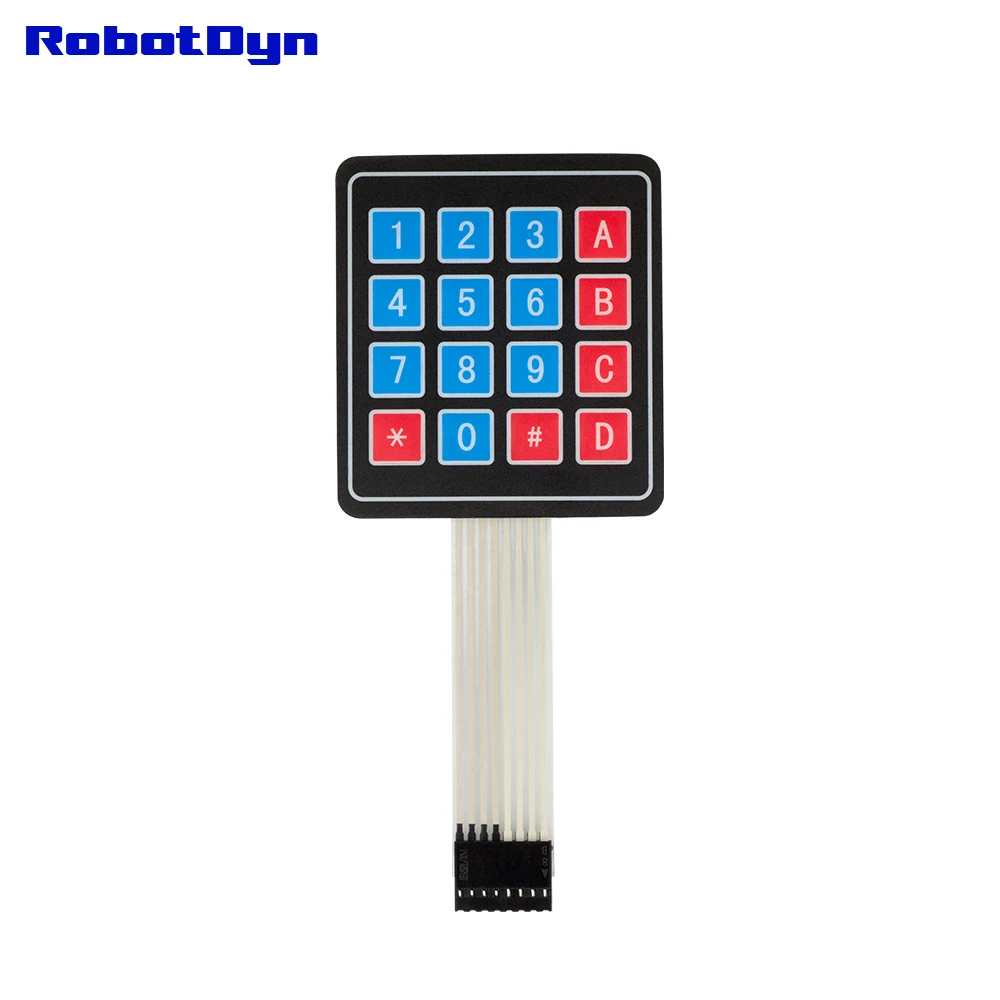

Матричная мембранная клавиатура 16 клавиш (4 × 4)
Обзор продукта
16-кнопка мембранная клавиатура с интерфейсом USB компонент для микроконтроллер проектов.
Удобная клейкая подложка обеспечивает простой способ крепления клавиатуры в различных приложениях.
Идеи применения:
Системы безопасности;
Выбор меню;
Ввод данных для встроенных систем.
Как это работает

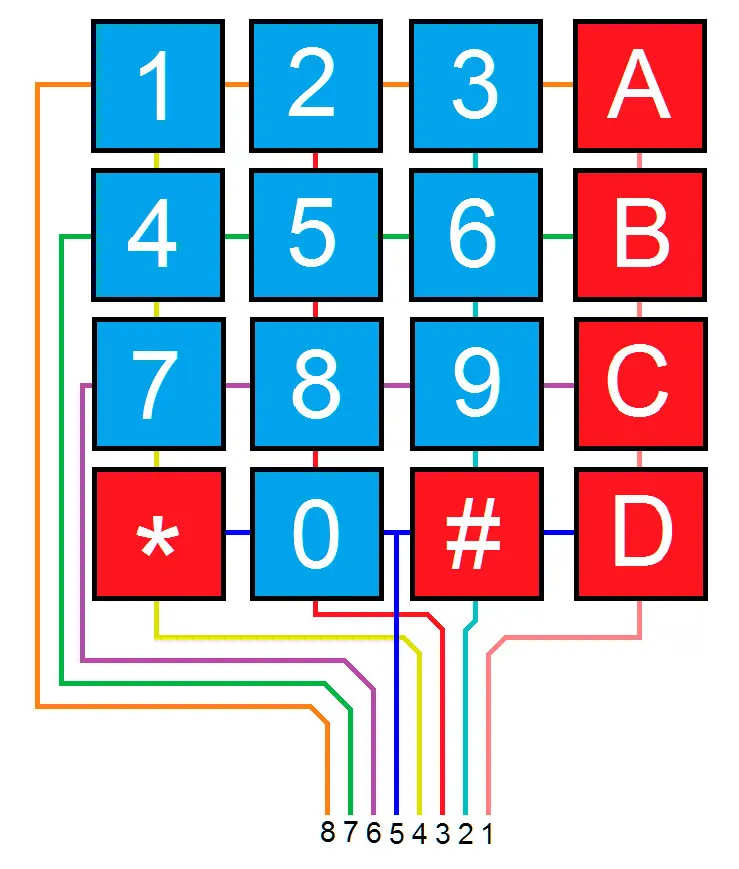

Матричные клавиатуры используют комбинацию из четырех строк и четырех столбцов, чтобы обеспечить состояние кнопок для главного устройства, как правило, микроконтроллер. Под каждой клавишей находится кнопка, с одним концом, Соединенным с одной строкой, а другой конец соединен с одним столбцом. Эти соединения показаны здесь:
Для того, чтобы микроконтроллер определил, какая кнопка нажата, сначала нужно потянуть каждый из четырех столбцов s (контакты 1-4) либо низко, либо высоко, затем определим состояние четырех рядов (контакты 5-8). В зависимости от состояния столбцов, микроконтроллер может сказать, какая кнопка нажата.

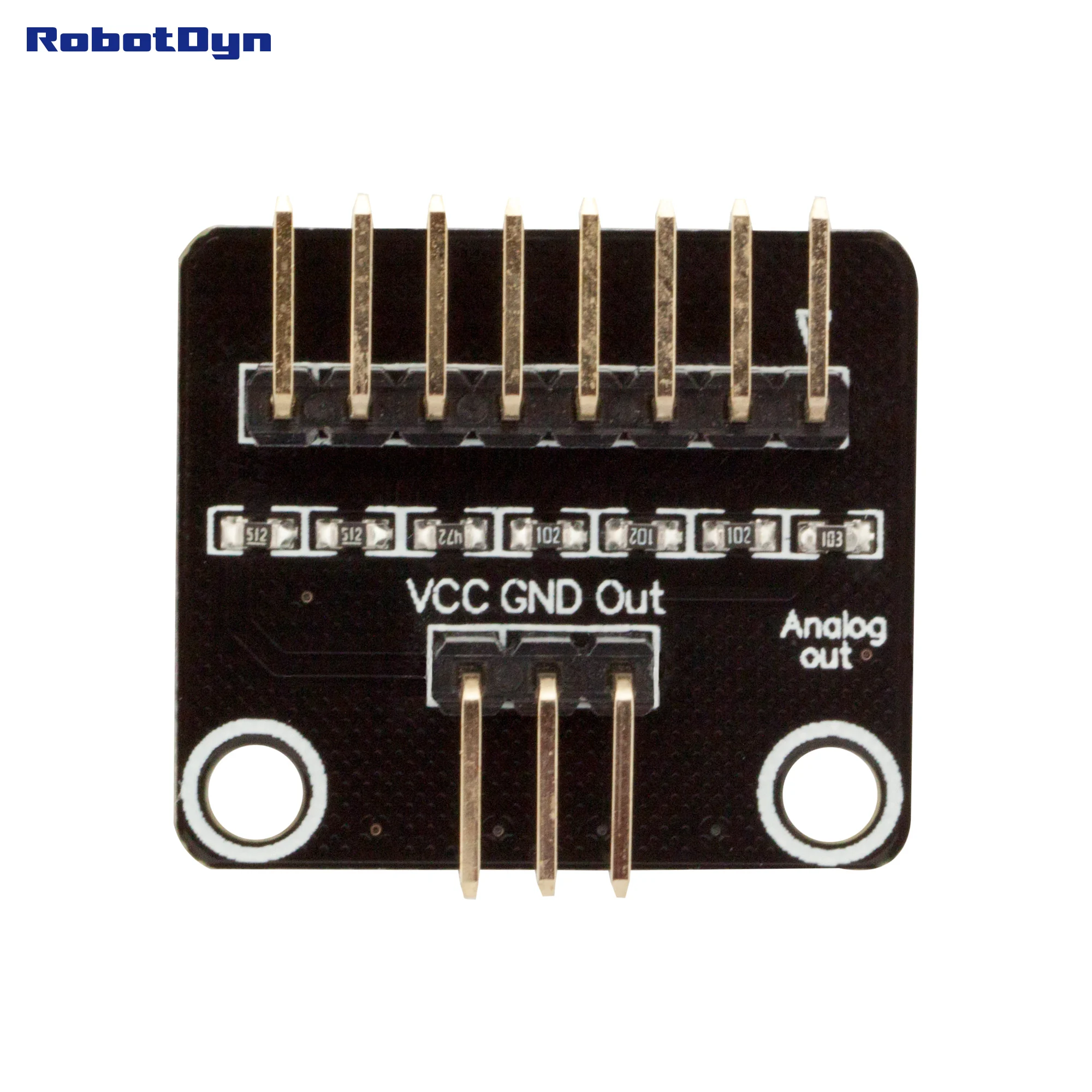

1 контактный адаптер для матричная мембранная клавиатура

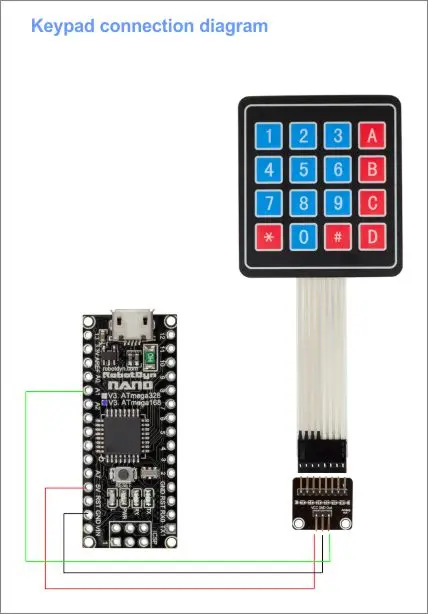

Подключение клавиатуры к Arduino
Подключите кнопочную клавиатуру модуль 4x4 (в сборе) к плате Arduino и напишите эскиз определения нажатой кнопки.
Мы будем использовать следующие компоненты:
RobotDyn (Arduino) UNO - 1;
Матрица клавиатуры-1;
Адаптер-1
Перемычки-3.
Адаптер имеет только 3 контакта (VCC, GND, Out) и один аналоговый вход достаточно для подключения его к микроконтроллеру (e.g. Arduino).
Результаты измерений (сравнение ожидаемых и реальных значений на аналоговом входе при нажатии клавиш) представлены в таблице:
Кнопка | Ожидаемая стоимость | Фактический средний | Кнопка | Ожидаемая стоимость | Фактический средний |
SW1 | 1023 | 1023 | SW9 | 512 | 517 |
SW2 | 930 | 934 | SW10 | 487 | 492 |
SW3 | 850 | 859 | SW11 | 465 | 470 |
SW4 | 790 | 796 | SW12 | 445 | 450 |
SW5 | 680 | 686 | SW13 | 410 | 412 |
SW6 | 640 | 645 | SW14 | 330 | 333 |
SW7 | 600 | 607 | SW15 | 277 | 278 |
SW8 | 570 | 574 | SW16 | 238 | 240 |
Важно отметить, что значение на аналоговом входе принимает значение 0-1023 относительно исходного напряжения. По умолчанию это напряжение питания микроконтроллера. Эталонное напряжение играет важную роль в измерении аналогового сигнала, потому что максимальное измеренное напряжение и, в общем, возможность и точность преобразования полученного значения 0-1023 в вольт зависят от него. Давайте изучим следующую функцию-аналог (режим), где режим:
По умолчанию: исходное напряжение равно напряжению питания MCU. Активный по умолчанию;
Внутренний: Встроенный 1,1 V источник для ATmega168 или ATmega328P и 2,56 V на ATmega8;
INTERNAL1V1: Встроенный 1,1 в исходный источник (только для Arduino Mega);
INTERNAL2V56: Встроенный источник справочной информации при температуре не выше 2,56 V (только для Arduino Mega);
Внешний: эталонное напряжение-это напряжение, применяемое к штырьку AREF.
Стоимость 1023 analogRead() функция будет соответствовать выбранной Опорное напряжение или напряжение выше, чем у изделий, но не больше, чем 5,5 V, который будет гореть. То есть, с режимом по умолчанию, мы можем оцифровать напряжение от 0 до напряжения питания. Если подача напряжения 4,5 вольт, и мы поставляем 4,5 V, мы получаем в цифровом формате значение 1023. Если мы поставляем 5 вольт, мы снова получаем 1023, потому что это выше справки. Это правило работает дальше, главное-это не должна превышать 5,5 вольт.
Что касается точности: при питании от 5 В и в режиме по умолчанию, мы получаем точность измерения напряжения (5/1023 ~ 8 мВ) - 8 милливольт. Путем установки, мы может измерять напряжение от 0V to 1,1 V с точностью (1,1/1023 ~ 1,2 мВ)-1,2 милливольт. Очень хорошо, особенно если вы используете разделитель напряжения.
Для справки о внешнем напряжении. Напряжением менее 0 V или выше, чем 5,5 V не может использоваться в качестве внешней ссылки в AREF pin-код. Кроме того, при использовании внешнего режима необходимо вызвать аналогию (внешнюю) перед вызовом функции аналога (), в противном случае вы можете повредить микроконтроллер.
Код обнаружения ключа
Теперь, зная реальные значения на аналоговом входе, мы напишем эскиз, определяющий нажатую клавишу. Содержание эскиза:
ПустотаНастройка() {/Чехол для телефонаСерийный.Старт(9600);}ПустотаПетля() {/Нагата ли кнопка?ИнтValueA1 =Кнопка get_button();Если(ValueA1>0) {/Спасибо за пониманиеСерийный.Принт("Нажмите кнопку");
Серийный.Println(ValueA1);Задержка(500);
}
}/Одежда для детейИнтКнопка get_button() {/Полупроводниковый наконечник на аналоговом основании A1ИнтВал =Аналог(A1);Если(Вал>1000)Возврат1.;Elseif(Вал>900)Возврат2.;Elseif(Вал>820)Возврат3.;Elseif(Вал>750)Возврат4.;Elseif(Вал>660)Возврат5;Elseif(Вал>620)Возврат6;Elseif(Вал>585)Возврат7;Elseif(Вал>540)Возврат8;Elseif(Вал>500)Возврат9;Elseif(Вал>475)Возврат10;Elseif(Вал>455)Возврат11;Elseif(Вал>425)Возврат12;Elseif(Вал>370)Возврат13;Elseif(Вал>300)Возврат14;Elseif(Вал>260)Возврат15;Elseif(Вал>200)Возврат16;Elsereburn0;
}
Загрузите эскиз на плату Arduino, откройте монитор последовательного порта и посмотрите значения на аналоговом входе при нажатии клавиш клавиатуры:
7.
Обратите внимание, что длительное нажатие кнопки (> 500 мс) приводит к автоматическому повторению.
Документы
Документы (инструкции, схемы и т. Д.), ссылки:
//robotdyn.com/KeypadMembrane4×4-EN-Английский;
