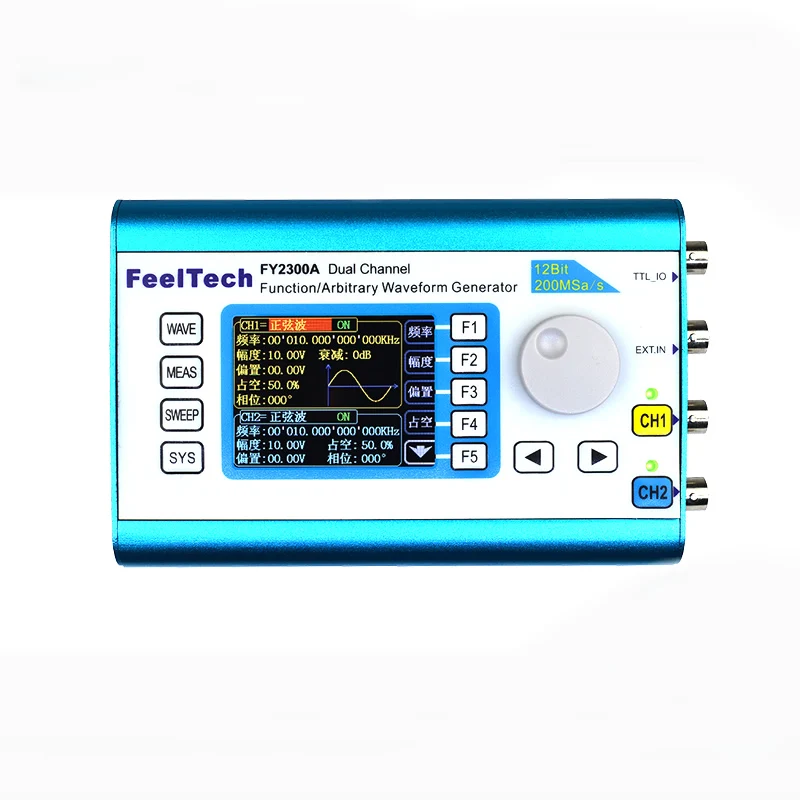

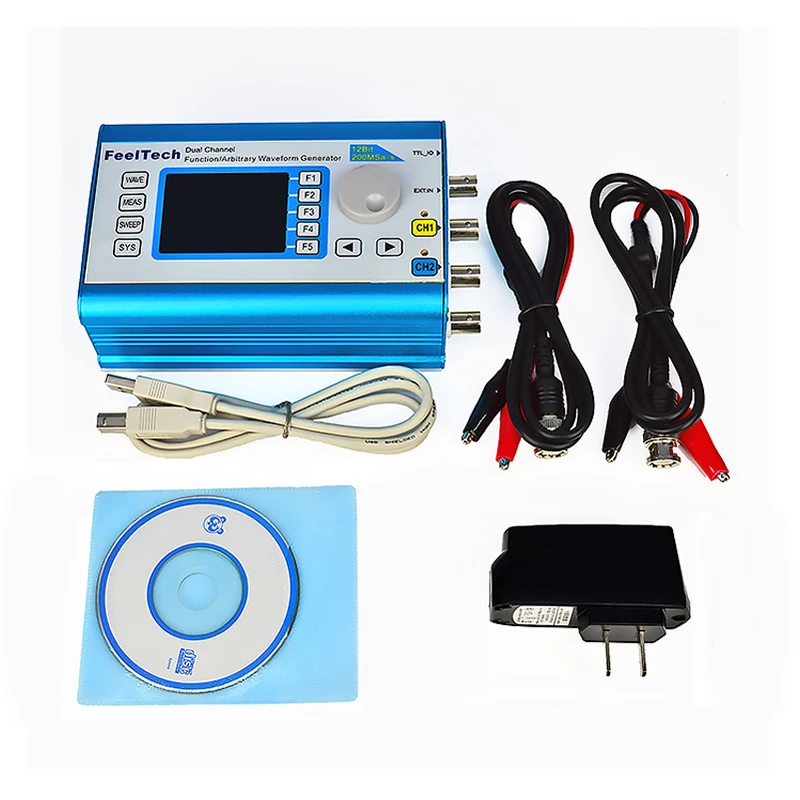

Двухканальный генератор сигналов произвольной формы DDS FY2300/FY6300 источник

Двухканальный генератор сигналов произвольной формы DDS FY2300/FY6300 источник

Основные различия между FY6300 и fy2300 следующие:

1. Максимальная выходная частота синусоидальной волны серии FY6300 может достигать 60 МГц (FY6300-60M), а максимальная выходная частота квадратной волны может достигать 25 МГц. Детальный индекс параметров может обратиться к списку параметров различных моделей.

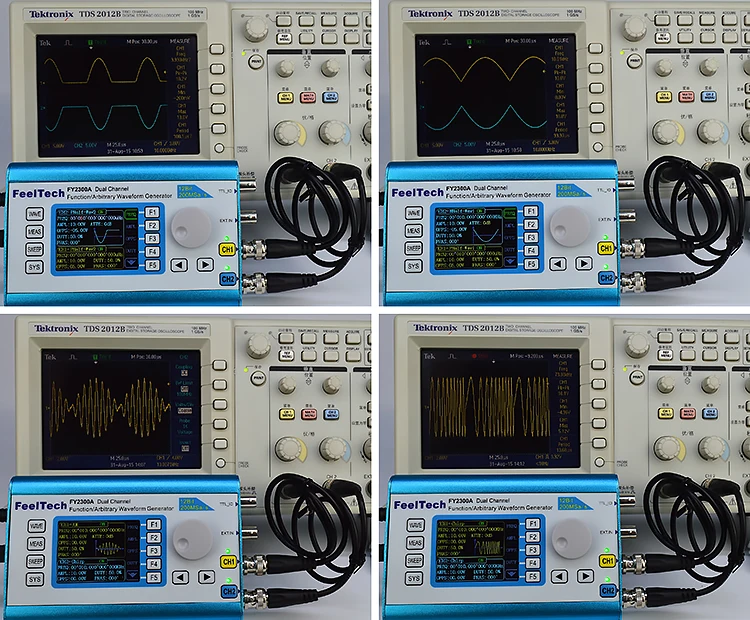

2, добавить AM, FM, PM, ASK, FSK, PSK, VCO модуляционные функции!

3, частота дискретизации серии FY6300 обновлена до 250MSA/s, а выходной профиль HF сигнала более четкий.

4. FY6300 Серия использует 14-bit высокоскоростной DA интегральная схема (производительность намного превышает DA схема построен на устойчивость к сети). При выходном напряжении 5 в шаг формы волны достигает 0,3 мВ.

5, FY6300 серия каждого сигнала глубина хранения обновляется до 8192*14 бит, высокая точность восстановления деталей сигнала;

6, FY6300 фазы разрешение может достигать 0,01 градусов, и пользователи могут контролировать долгое время не двух сигналов более точно.

7, FY6300 серия точность регулировки рабочего цикла может достигать 0.01%.Время подъема и падения кромок квадратной волны можно регулировать. При установке выхода квадратной волны, нажатие кнопки F4 может переключаться между циклом работы и установкой времени подъема и падения края, так что инструмент может быть использован более широко.

8. Серия FY6300 использует новую схему проектирования электропитания, которая Устраняет неисправность ручного инструмента электропитания, помехи, препятствующие небольшим амплитудным сигналам. (Небольшой сигнал 10 mv's по-прежнему имеет идеальную характеристику сигнала).

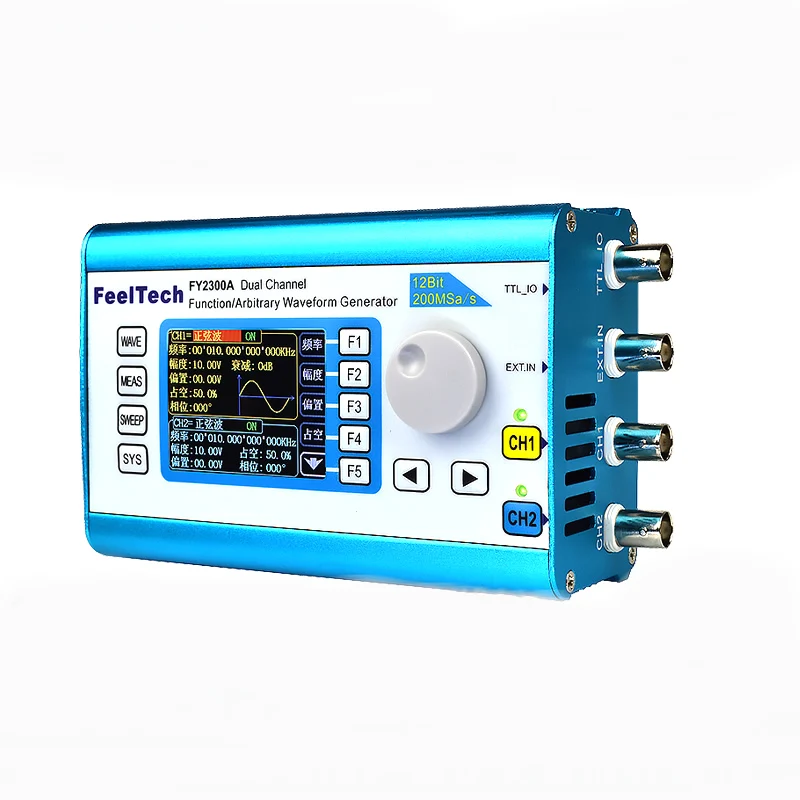

Серия двухканальных функций FY2300A/генератор произвольной формы-это портативный, высокопроизводительный, многофункциональный генератор сигналов, который объединяет функции генератора функциональных сигналов, генератора произвольных сигналов, Генератор импульсных сигналов, частотоуборочная машина, счетчик и счетчик частоты. В приборе используется крупномасштабная интегральная схема FPGA и высокоскоростной микропроцессор MCU. Внутренняя схема использует высокоточный активный кристаллический осциллятор в качестве справки, а стабильность сигнала высокая. Технология поверхностного монтажа значительно улучшает защиту от помех и срок службы инструмента. Прибор имеет полностью независимый Двойной DDS сигнал и TTL уровень выхода. Он не только предустанавливает 31 общий сигнал сигнала для пользователей, но также предоставляет 16 групп пользовательского пространства для хранения сигналов для пользователей. Этот инструмент обеспечивает идеальное сочетание простых в использовании, отличных технических индикаторов и многих функциональных характеристик при генерации сигнала, сканировании формы волны, измерении параметров и использовании. Это поможет пользователям быстрее выполнять свои задачи. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований.

FY2300Series двухканальных функций/генераторы произвольной формы имеют гуманизированную раскладку клавиатуры и инструкции, предоставляя пользователям интуитивно понятный интерфейс работы. Интерфейс дисплея представляет собой 2,4 дюймов TFT цветной ЖК-дисплей экран с 320*240 с высоким разрешением. Он может отображать все параметры двух каналов одновременно и запрашивать функцию текущей кнопки. Клавиша быстрого доступа значительно упрощает сложный процесс работы и значительно повышает работоспособность инструмента. Используйте rs не нужно тратить много времени на обучение и знакомство с работой инструмента, чтобы они могли использовать его умело.

Напоминание:Чтобы лучше интегрировать линейку продуктов, корректируются некоторые правила наименования продукции. Название FY2300A теперь настроено на FY2300. Пожалуйста, знайте!

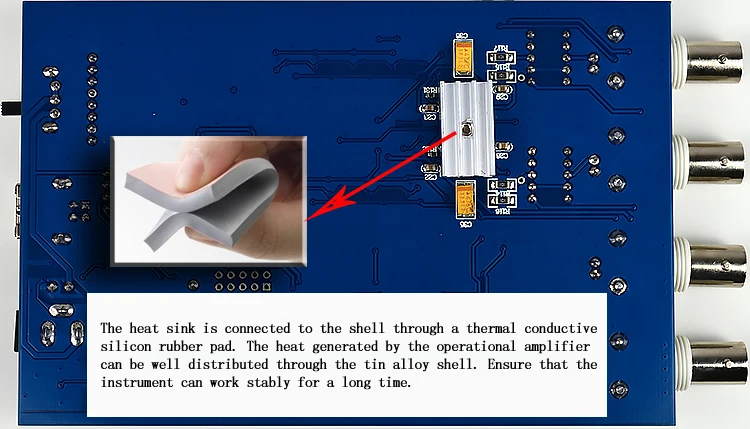

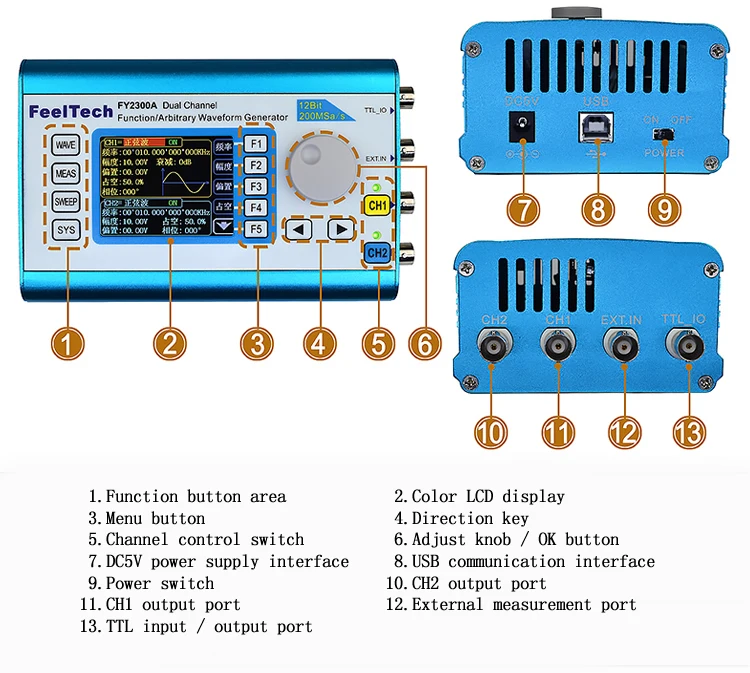

1. Дисплей внутренней цепи

2. Интерфейс дисплея

Наша продукцияМногофункциональный интерфейс:Каждая функция имеет независимый интерфейс, содержимое дисплея более обильно, операция пользователя более интуитивно понятна, и повторное использование ключа Значительно уменьшено. (Например: Интерфейс функции сканирования. Он может отображать всю информацию о объекте сканирования, частоте запуска, времени сканирования и режиме сканирования в одном интерфейсе одновременно. Пользователи могут работать интуитивно и наблюдать текущее рабочее состояние сканирования.

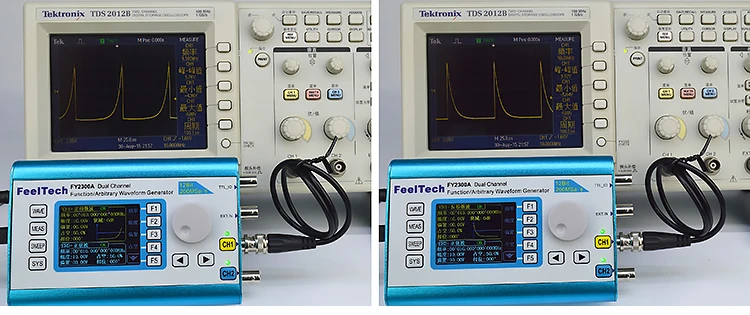

3. Функция восстановления формы волны

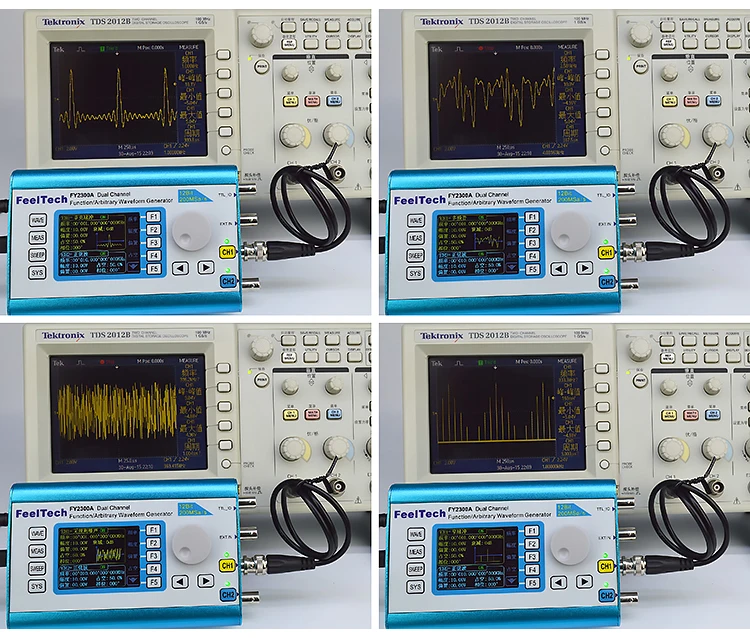

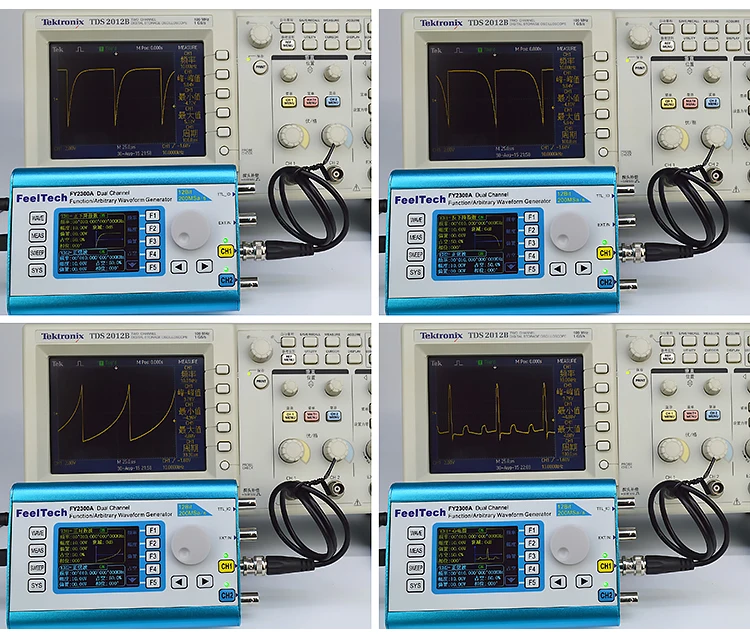

Наш эффект:Промышленность создает функцию ревнешнего вида формы волны. Все сигналы, выходящие с помощью инструмента, могут отображаться на генераторе сигналов, включая не только 31 предустановленный сигнал, но и определяемые пользователем формы сигналов, которые могут быть в определенной степени отделены от осциллографа.Пример: через окно рисования формы волны FY2300 PC, сигнал вытягивается вручную для загрузки выходного сигнала инструмента.

Мы все знаем самые важные параметры сигнала: сигнал, частота, амплитуда и смещение. Это самые базовые и тесно связанные с оборудованием.

1. О уровне смещения:Во многих ситуациях цепи отладки сигнал смещения должен быть отрегулирован произвольно. Например, схема отладки компаратора, компонент постоянного тока должен быть наложен на небольшой сигнал, а значение компонента постоянного тока является произвольным (например, пиковое значение сигнал 0,5 V, компонента постоянного тока должен быть накладывается на 2В).

Наш уклон: его можно регулировать в любом месте от-10 В до + 10 В.

2, о маленьком сигнале:Наш маленький сигнал 10 мВ и 5 мВ

С нашими усилителями мощности FYV2000 или FPA1000, сигнал может выводить более 20 Вт неискаженный сигнал мощности стабильно в DC-3MHz полосе пропускания, а максимальная выходная мощность FPA1016 может достигать 60 Вт.

Многофункциональное программное обеспечение для ПК:С функцией редактирования произвольной формы он может редактировать произвольную форму волны на ПК и загружать ее на инструмент и форму выходного сигнала. Все функциональные параметры прибора поддерживают верхнее управление компьютерным программным обеспечением, и протокол связи открыт, что делает ваше вторичное развитие очень простым. Верхний компьютерный программный интерфейс выглядит следующим образом:

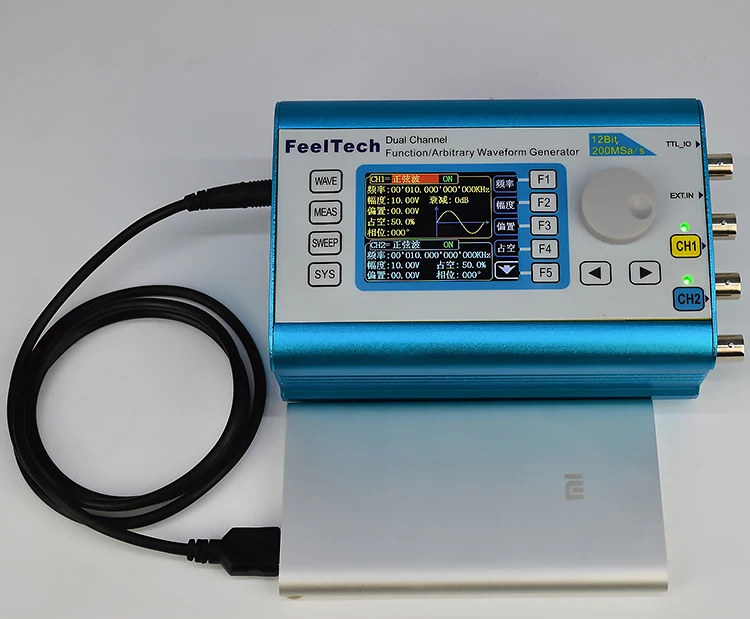

Многофункциональные портативные и другие преимущества:Требуется только мобильный источник питания для работы на открытом воздухе в течение длительного времени, реализуя функцию настольного источника сигнала с самым маленьким корпусом ..

Теплое напоминание: генератор сигналов серии FY2300 и параметры генератора сигналов серии FY6300 отличаются, ниже перечислены два ряда индикаторов параметров продукта, нет четкого места, вы можете связаться с нами в любое время!

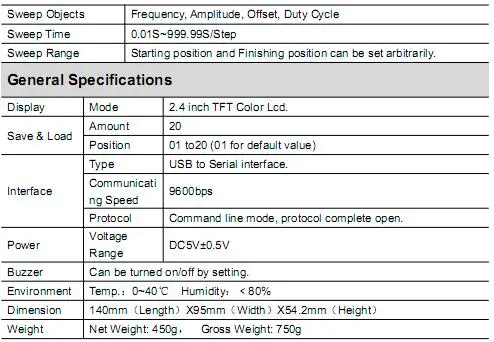

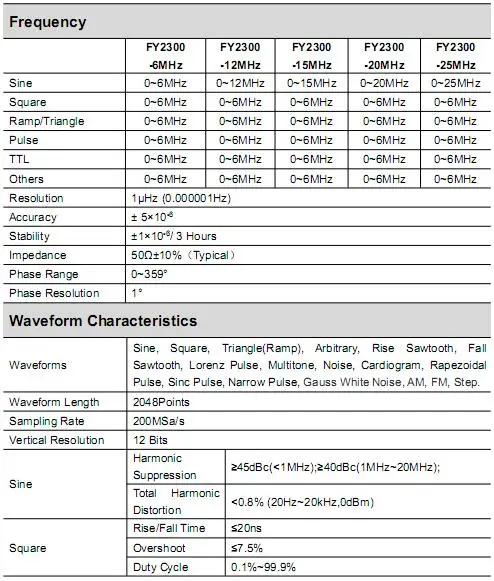

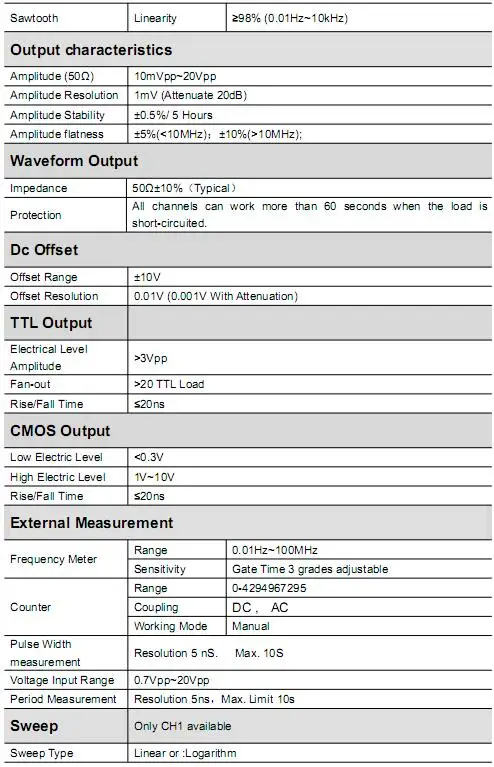

Параметры генератора сигналов серии FY2300 следующие:

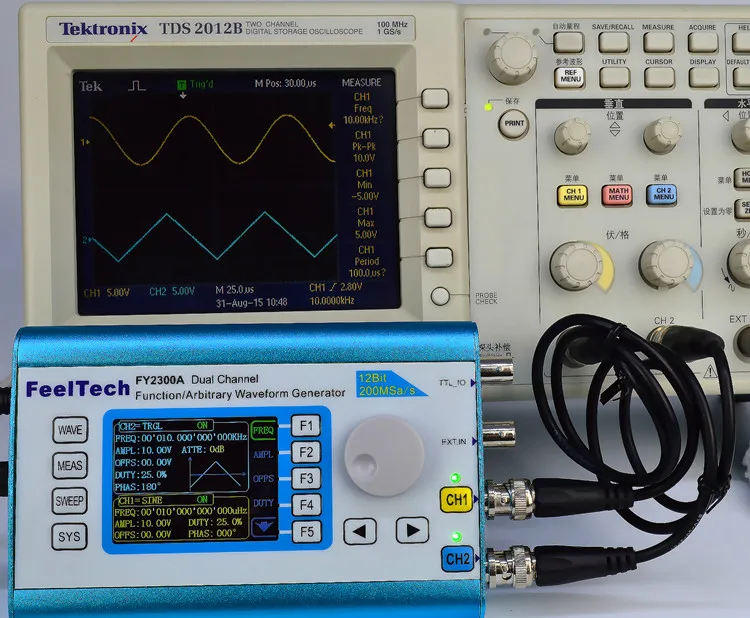

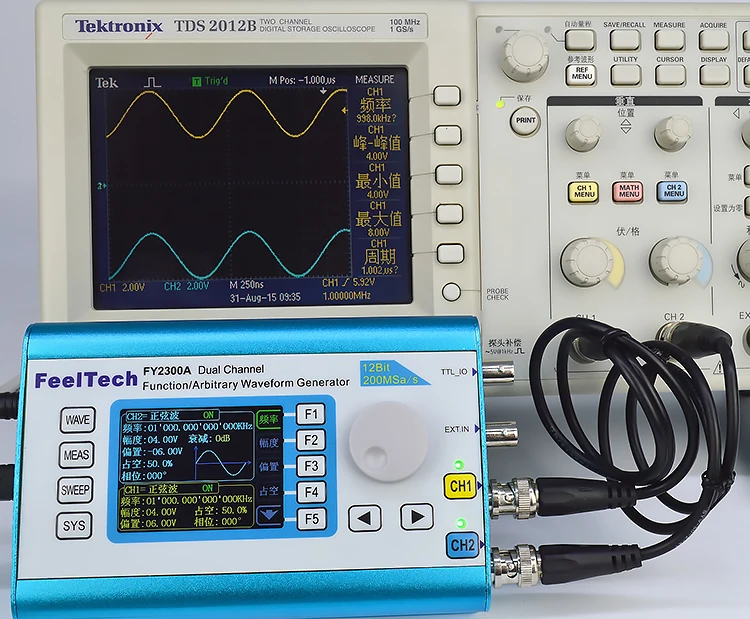

1.CH1 channel output10KHzSine wave,CH2 channel Выходы 10KHz triangle wave. Инструмент outputoscillographsmeasurefrequency точно такой же. На самом деле, мы сделали точную онлайн-калибровку, которая может сделать выходную частоту точно такой же.

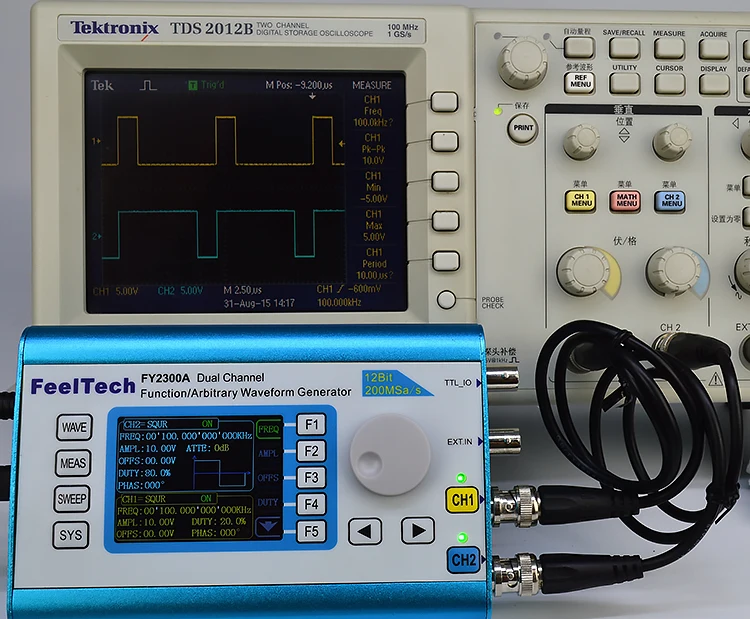

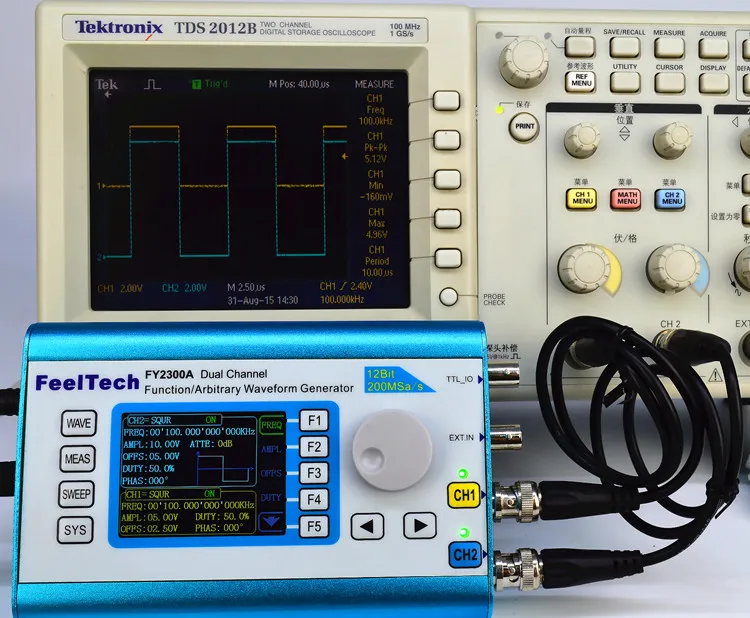

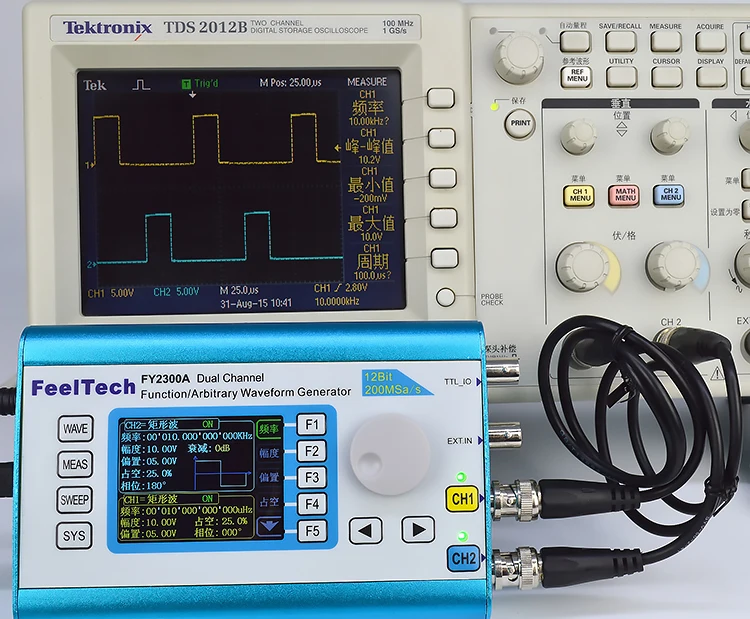

2, CH1 channelOutput частота is100KHz,Fang Bo с коэффициентом пошлины 20%;CH2passagewayoutput100KHz, duty cycle80 % Fang Bo; рабочий цикл в режиме квадратной волны, чтобы создать импульсную волну с регулируемым коэффициентом мощности, точность регулировки является точной до 0.1%.

3.CH1 канал выход 1 МГц амплитуда is4V, офсетная Синусоидальная волна 6 в.;CH2passagewayoutput1MHzAmplitude is4V, офсетная Синусоидальная волна-6 в. (уровень смещения выходного сигнала может регулироваться от-10 В до + 10 в).

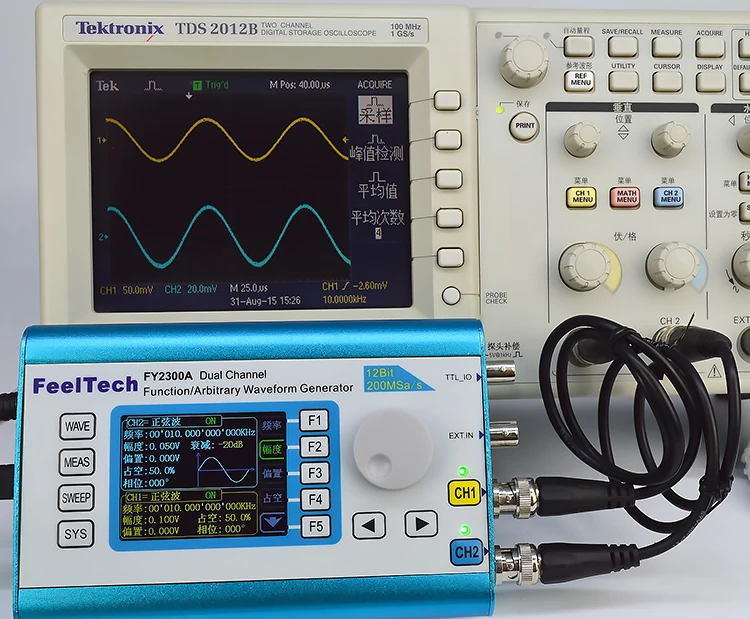

4, CH1Channel outputSmall сигнал с магнитудой 100мв. CH2 channel малый выходной сигнал 50мв

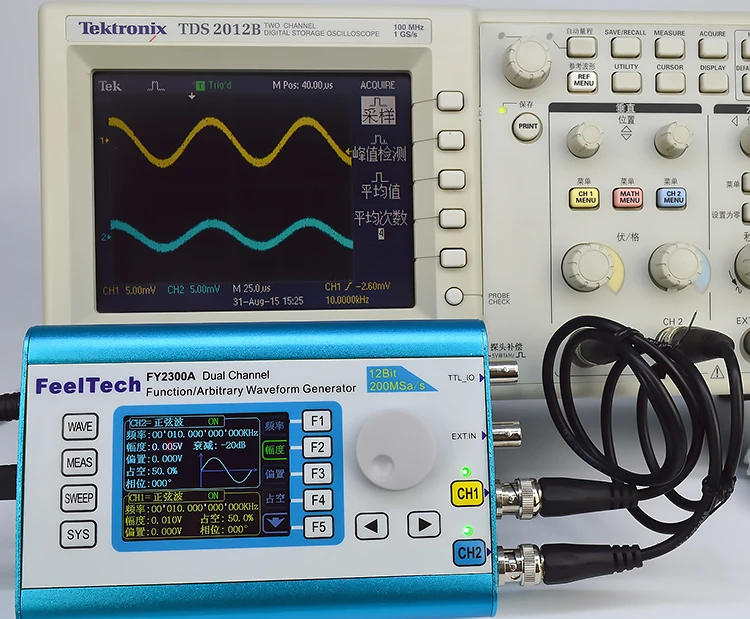

5, CH1Channel outputAmplitude is10mVSmall сигнал, CH2 channel малый выходной сигнал 5мв

6. В выходном состоянии квадратной волны, Регулировка уровня смещения, прибор может выводить цифровые сигналы. В то же время амплитуда цифрового сигнала также может быть скорректирована. Инструменты вы можете экспортировать 1,2 V., 1,5 V, 1,8 V, 3,3 V,5V,10Vetc. Произвольный диапазон 0 ~ 10VCMOS уровня. Как показано на следующем рисунке: амплитуда выхода Канала CH1 составляет уровень COMS 5 В, И амплитуда выхода канала CH2 составляет уровень COMS 10 в.

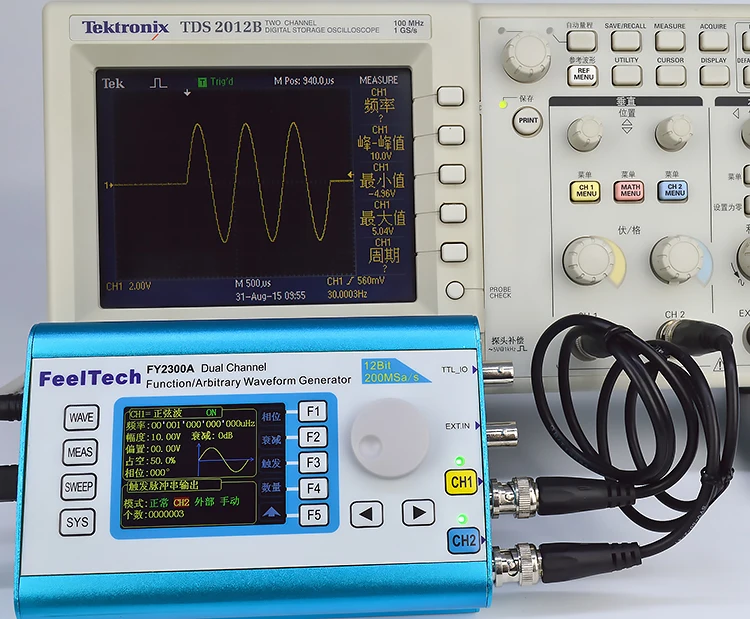

7. Функция вывода Burst burst: три режима запуска, ручной триггер, внутренний триггер CH2 и внешний триггер, может сделать вывод локальной машины 1 ~ 1048575 произвольного импульсного поезда, типа импульсного поезда и внешнего триггера. Количество импульсов Режим триггера может быть установлен пользователями.

8. Функция цимометра: имеет пять режимов измерения: Измерение частоты, измерение периода, измерение ширины положительного импульса, измерение ширины отрицательного импульса и измерение рабочего цикла. Пять режимов измерения могут быть выполнены одновременно и отображены в режиме реального времени. Время ворот 1S, 10S, 100S три варианта. Максимальная частота прибор может достигать 100 МГц, и минимальный объем измерения частоты 0,01 Гц.

Примеры:

(1),measureFY3200SOutput Сигнала Серии sourceFrequency1KHzThe рабочий цикл is25 % квадратный волновой сигнал, время ворот выбор 1s, результаты измерений показаны на следующем рисунке:

Измеренное значение частоты 1000 Гц (ворота время 100S, а результат с точностью до 0,01 Гц).

Измерение сигнала cycleDisplay as1000000nsThe частота и цикл наших инструментов являются двумя различными способами измерения. Минимальная частота может быть измерена. 0,01 Гц, максимальный цикл измеряется до 20 с.)

Положительное время импульса квадратной волны с коэффициентом мощности 25% измеряется, и измеренный результат 2500.00ns

Время отрицательного импульса квадратной волны с коэффициентом мощности 25% измеряется, и результат измерения 75000,0ns

Измерение рабочего цикла квадратной волны, результат 25%.

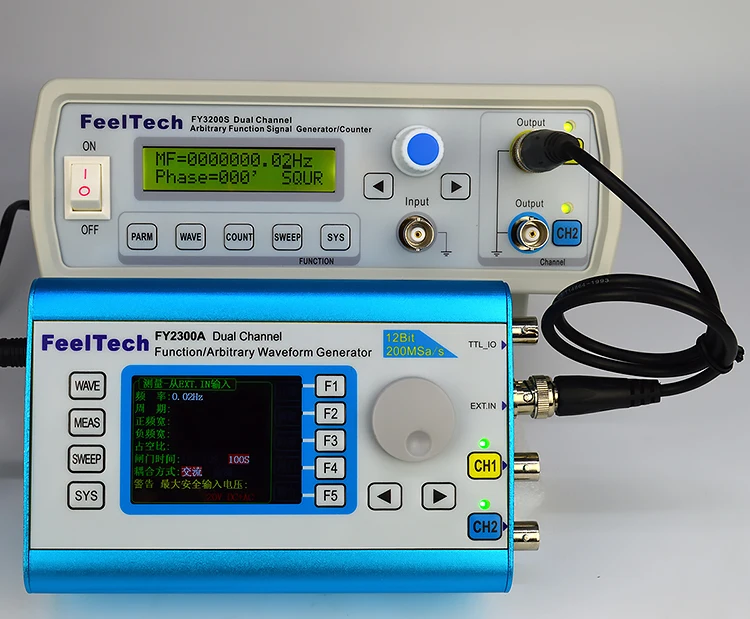

(2) измерение 0.02fang Bo Hz, выбор времени ворот 100s, результат измерения 0.02hz, неплохо.

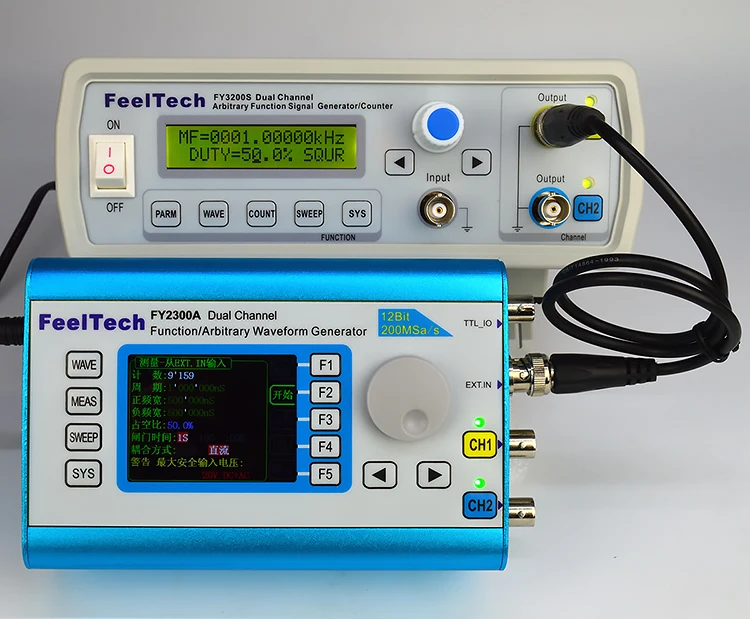

9. Контрагентная Функция: имеет два метода измерения соединения постоянного и переменного тока, которые могут эффективно решить проблему неточности подсчета переменного тока. Может pressStart keyCount. Пауза keyYou может приостановить счет. Очистить нулевой ключ можно очистить и насчитать снова .. В состоянии подсчета, прибор может также измерять цикл сигнала, ширину импульса и рабочий цикл одновременно. Как показано на следующем рисунке:

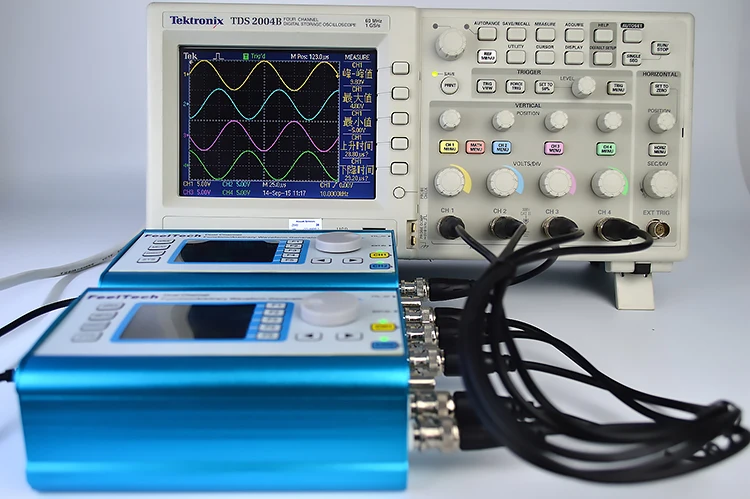

10. Две или более машины могут достичь многомашинной синхронизации через порт TTL_IO.Фаза каждого выходного сигнала 0-359 градусов регулируется.. Пример: два инструмента работают одновременно, один инструмент синхронизируется с другим прибором и выводит четыре синусоидальных волны с той же частотой и разницей в 90 градусов фазы одновременно.

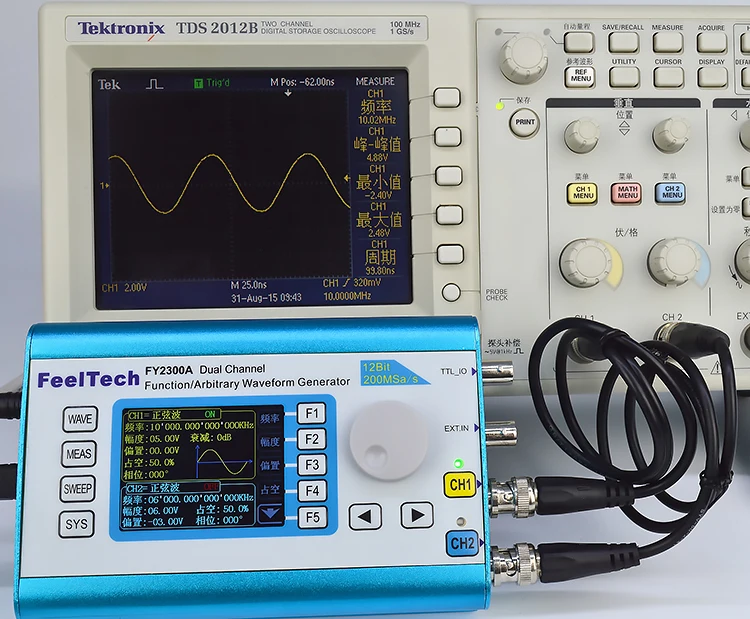

11, CH1 channelutputsine волна с частотой 10 МГц

12, CH1 Выходная частота канала 20 МГц Синусоидальная волна.

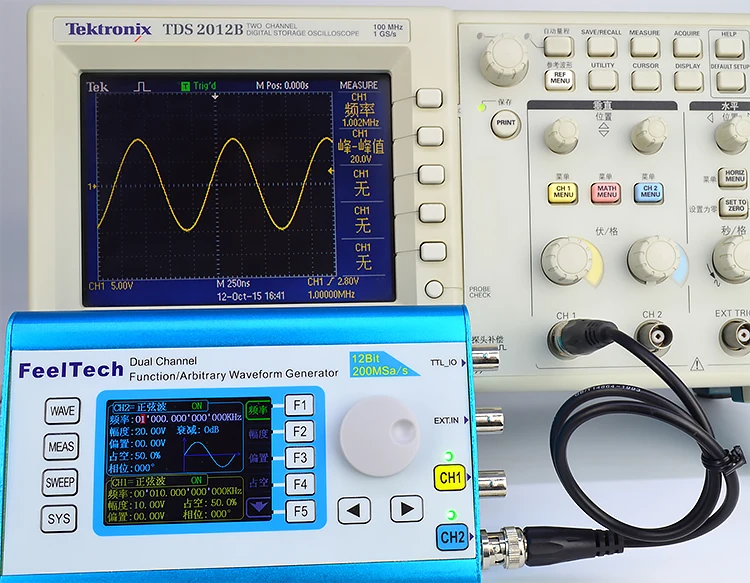

13, CH2 канал output1MHz, Синусоидальная волна амплитуды 20V.

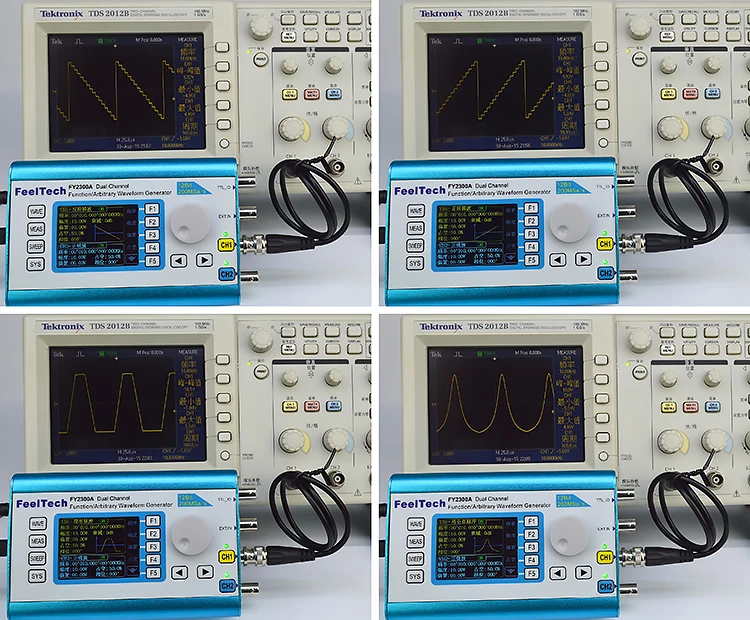

14, CH1 канал output10KHz literSawtooth волна, CH2 канал выход 10KHzdropSawtooth волна

15. Функция отслеживания инструмента может быть реализована. Двухканальная Форма волны, частота, амплитуда, офсетandduty циклическая синхронизация параметров, каждое физическое количество может быть установлено самостоятельно или отменено. Пример: Когда сигнал, частота, амплитуда и смещение синхронизированы, прибор отрегулирован. CH1 канал формы, частоты, амплитуды и смещения параметр. Ch2соответствующие параметры канала также меняются синхронно. На следующем рисунке показан канал CH1 и выходная частота канала CH2 10 кГц, амплитуда 10 в, а погрешность 0 В. Разница в фазе 90 градусов. Синусоидальная волна.

16.CH1 channelandCH2 channelAt в то же время, выходная частота is10KHz, разница фазы составляет 180 градусов. Сигнал квадратной волны, при вождении модулей, таких как IGBT, иногда необходимо управлять прямоугольной импульсной волной с регулируемым циклом работы, который противоположен друг другу. Максимальный выходной диапазон этой машины составляет 10 в, выходное сопротивление составляет 50 Ом, и даже ворота G транзистора питания VMOS могут быть непосредственно управляются. Может ли он быть напрямую управляемым, зависит от конкретных условий.

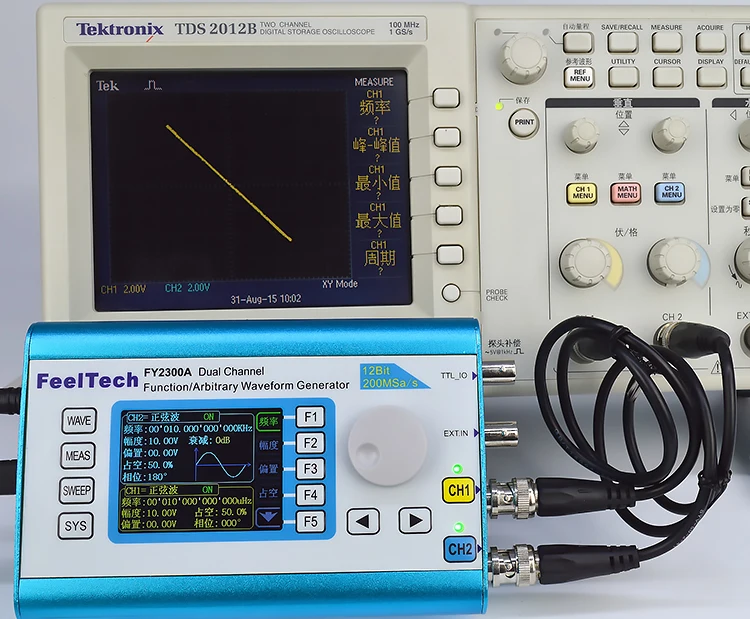

17. Рисунок Li Shayu с разницей в фазе 180 градусов показывает, что рисунок является очень стабильной прямой линией.

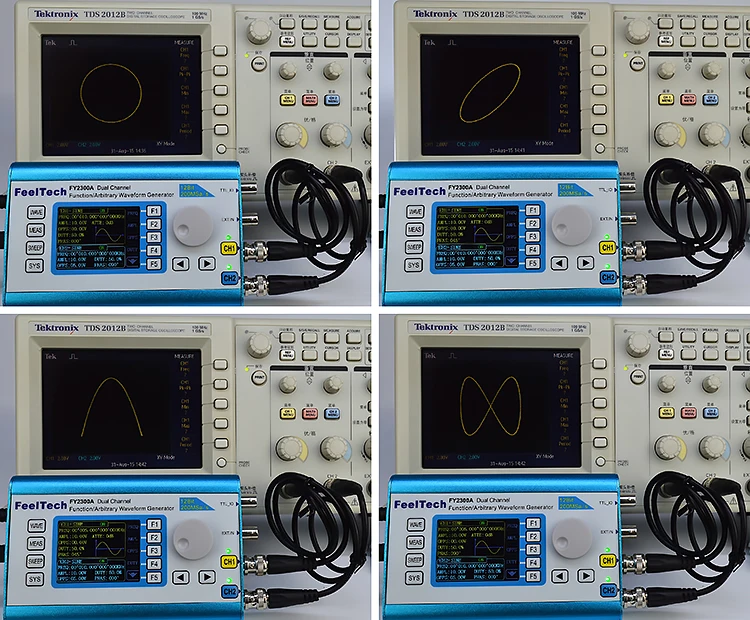

18. Регулируя выходные параметры двух каналов инструмента, можно реализовать различные графики Lishayu, как показано на следующем рисунке:
