MPPT Контроллер заряда для фотоэлектрических систем 150V25A Шаг вниз зарядки все виды

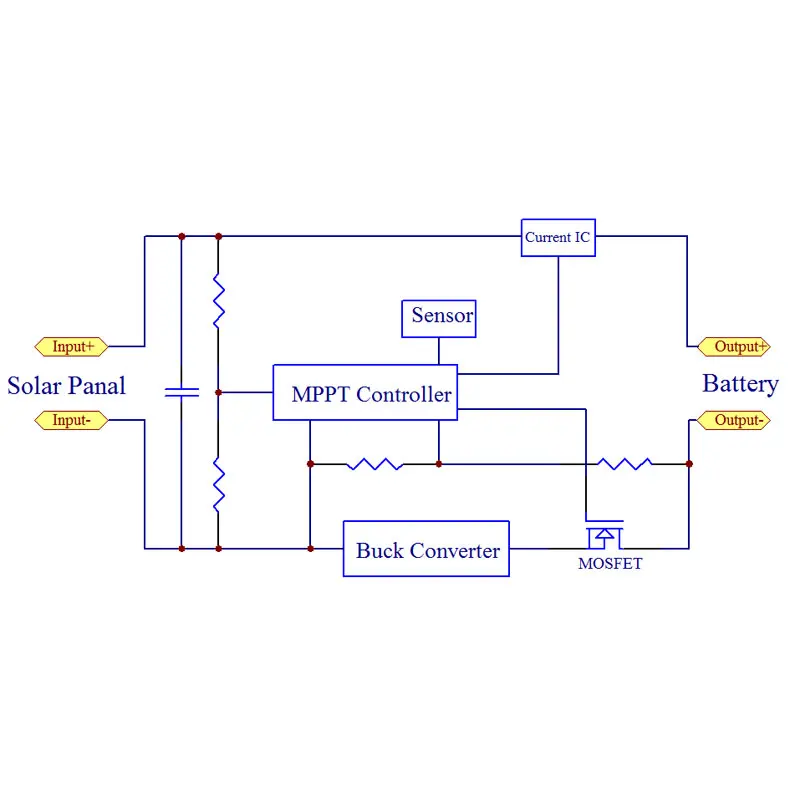

MPPT режим понижающий контроллер заряда на солнечной батарее, регулируемый ток, Vin & Vout & Co & EnE

Внутри 150V/25A понижающий преобразователь 2000 Вт (максимальная выходная мощность) можно заряжать портативным зарядным устройством литиевая батарея. Автоматическая поплавковая зарядка и остановка зарядки при полном заряде батареи. Можно заряжать портативным зарядным устройством 144V/130V/115V/108V96V84V72V60V48V36V24V/12 В свинцово-кислотная батарея.

Солнечное панальное входное напряжение: 15V-150V;

До предела напряжения заряда: 14,4 V-148V (пользователь может определить, по умолчанию 14,4 V);

12V--14.4V;24V--28.8V; 36V--43.2V;48V--57.6V;60V--72V;72V--86.4V;84V--100.8V;96V--115V;108V--130V;120V--144V

Выходная мощность: 2000 Вт (макс.);

Ток заряда: 25а (макс.);

MPPT напряжение: система автоматического набора;

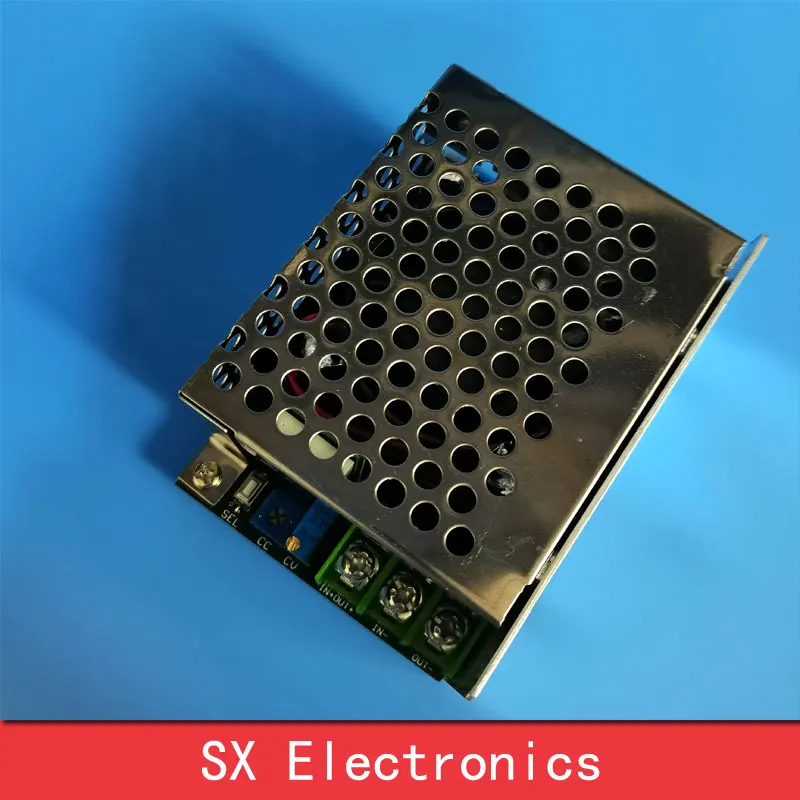

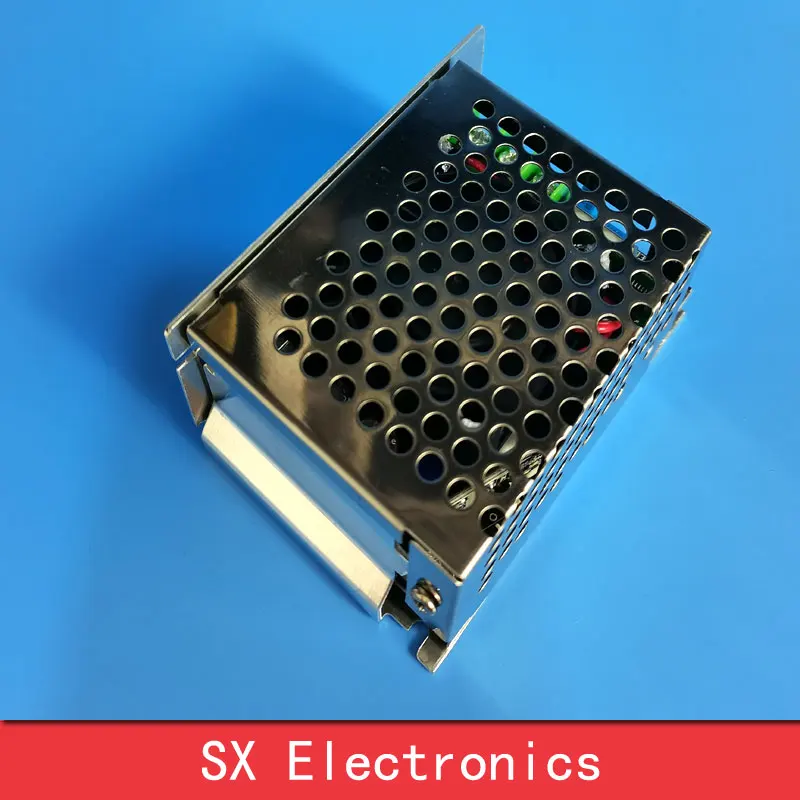

Размер: 85 мм * 58 мм * 39 мм.

Внутренняя защита от обратного разряда и защита от перегрузки (повторная мощность может восстановиться);

Диапазон температур окружающей среды: -20Цельсия-50По Цельсию;

Тепловая защита: 80 градусов отключение, автоматическое восстановление, внутри вентилятора автоматическое управление;

Дисплей:Vin Vout Co (текущий выход) Po (выходная мощность, если более 999 Вт, можно показать только 999) EnE (счетчик энергии 0.01kWh-599kWh) крышка (емкость батареи 0.01Ah-599Ah).

О параллельном:Если более 2 контроллеров, можно подключить только порт аккумулятора.

Как настроить предельное напряжение заряда:

Установите более высокое напряжение на входе (отсоедините батарею), затем Отрегулируйте емкость CV драйвером Scew (сначала Настройте горшок CC на самый большой). Это означает, что можно регулировать любое напряжение, чтобы использовать все виды батарей.

Используйте шаг:

1. Установите предельное напряжение (обычно регулируйте ток до самого большого);

2. Измерительный дисплей:Нажмите клавишу, чтобы счетчик отображал значение Vi,Vo,Co,EnE,CAP,Po, затем отображал значение и выбирал Автоматическое сохранение в IC (нажмите клавишу вниз, Пока питание может очистить значение);

Защита между MPPT и PWM режимом солнечного контроллера:

Режим MPPT может поставлять больший ток больше, чем ток короткого замыкания солнечной батареи;

MPPT имеет бак внутри, чтобы сохранить определенное напряжение при зарядке, PWM режим напряжения зажим при напряжении батареи;

Ток заряда MPPT будет больше, чем ток скорости, режим PWM меньше, чем ток скорости.

Примечание:

Нет Обратного входа;

Не регулируйте выход ниже 12 В для защиты обратного хода Mosfet;

Нет короткого замыкания выходных портов для регулировки тока;

Не выбирайте Солнечный панал с открытым напряжением circiut biger, чем 150 в.

Цель контроллера заключается в том, чтобы предоставить высоковольтный вход солнечного панала и получить на 30% больше тока, чем контроллер PWM, поэтому, если работать при большом токе правильного использования является 54V Солнечная панельная батарея 36V, 72V солнечная батарея 48V,...144V солнечная батарея 120V. Если слишком большое напряжение между входом и выходом вызовет слишком тепло...
