STM32 макетная плата предназначена для ST официального инструмента STM32F4DISCOVERY, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширения.

Обзор

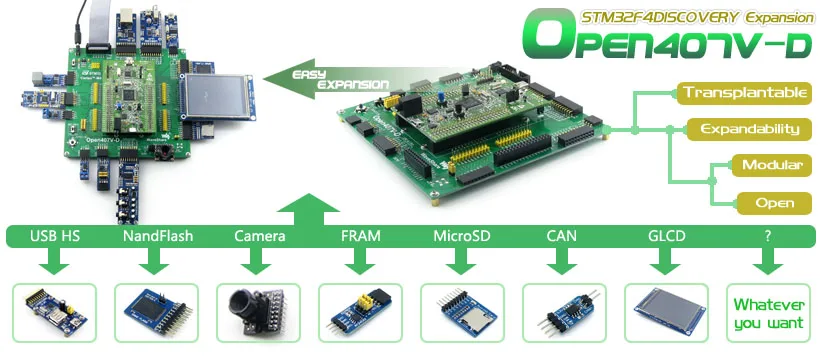

Open407V-D-это макетная плата STM32, предназначенная для официального инструмента STSTM32F4DISCOVERY, Которая включает в себяSTM32F407VGT6Микроконтроллер бортовой.

Open407V-D поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с помощью микроконтроллеров серии STM32F4.

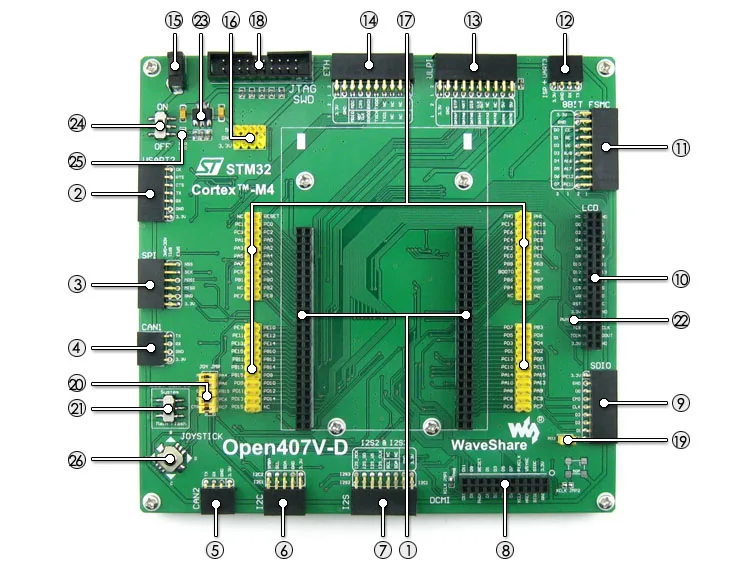

Что на материнской плате

1. STM32F4DISCOVERY розетка:Для легкого подключения STM32F4DISCOVERY
2. USART2 интерфейс:Легко подключается к RS232, RS485, USB 232 и т. Д.
3. SPI1/SPI2 + AD/DA интерфейс
   • Легко подключается к SPI периферийным устройствам, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. Д.
   • SPI1 особенности AD/DA Альтернативная функция, поддерживает подключение AD/DA модуля, а также
4. CAN1 интерфейс:Связывается с вспомогательными платами, которые оснащены устройством CAN удобно
5. CAN2 интерфейс:Связывается с вспомогательными платами, которые оснащены устройством CAN удобно
6. Интерфейс ie2c1/ie2c2:Легко подключается к IPC периферийным устройствам, таким как I/O expander (PCF8574), FRAM (FM24CLxx) и т. Д.
7. I2S2/I2S3/I2C1:Для подключения IPS периферийных устройств, таких как аудио модуль
8. DCMI интерфейс:Для подключения камеры модуль
9. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, а не SPI
10. FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экрана
11. ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. Д.
12. USART3 интерфейс:Легко подключается к RS232, RS485, USB 232 и т. Д.
13. ULPI интерфейс:Для подключения высокоскоростного usb-периферийного устройства (STM32F407V интегрирует контроллер USB HS без устройства PHY)
14. Интерфейс Ethernet:Простое подключение MCU к сети ethernet с помощью дополнительного модуля ethernet
15. 5 V DC jack
16. 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, также широко используется заземление с другой пользовательской платой
17. MCU контактный разъем:Все контакты MCU доступны на разъемах расширения для дальнейшего расширения
18. Интерфейс JTAG/SWD:Для отладки/программирования
19. SD карта обнаружения джемпер
20. Джойстик джемпер
    • Короткий перемычка для подключения джойстика к умолчанию I/Os, используемому в коде примера
    • Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
21. Режим переключения:Для настройки BOOT0 pin-код
22. Регулировка подсветки ЖК-дисплея
    • Короткая перемычка для включения регулировки ЖК-подсветки
    • Откройте перемычку для отключения и установите свободный порт ввода/вывода
23. AMS1117-3.3:3,3 V регулятор напряжения
24. Мощность переключения питания:Переключатель ВКЛ/ВЫКЛ постоянного тока 5 В
25. Мощность индикатор
26. Джойстик:Пять положений

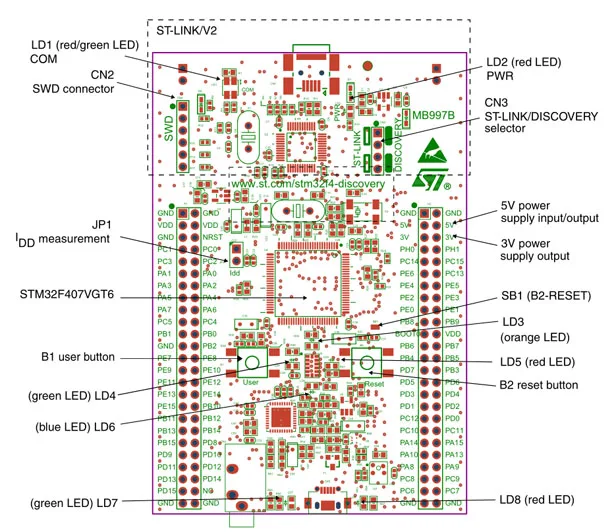

Что на STM32F4DISCOVERY

• STM32F407VGT6 микроконтроллером (32-бит ARM Cortex-M4F core, 1 Мб флэш-память, 192 Кб Оперативная память в LQFP100 посылка
• Бортовой ST-LINK/V2 с переключателем режимов выбора для использования комплекта в качестве самостоятельного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Питание платы: через USB шину или от внешнего напряжения питания 5 В
• Внешний источник питания: 3 в и 5 В
• LIS302DL, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом акселерометр
• MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон
• CS43L22, аудио ЦАП со встроенным динамиком класса D
• Восемь светодиодов:
  • LD1 (красный/зеленый) для usb-связи
  • LD2 (красный) для питания 3,3 В
  • Четыре пользовательских светодиода, LD3 (оранжевый ), LD4 (зеленый), LD5 (красный) и LD6 (синий)
  • 2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузки по току
• Две кнопки (пользователь и сброс)
• USB OTG FS с микро-коннектор AB
• Удлинитель для всех I/Os LQFP100 для быстрого подключения к макетной плате и легкого зондирования

Фото

Примечание:
STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

JTAG

На рисунке 1 и 2 показаны распиновки заголовка интерфейса JTAG/SWD

Развития ресурсы

Компакт-диск с руководством пользователя содержит следующие материалы для разработки:

• Сопутствующее программное обеспечение (KEIL и т. Д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 development documentations (лист данных и т. Д.)

Посылка содержит

В"Стандартный посылка"И"Посылка для досок"Ниже представлены в комплекте.

Аксессуар Панели посылка

1. STM32F4DISCOVERY x 1
2. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
3. Плата USB3300 USB HS (ULPI) x 1
4. DP83848 Ethernet плата (ETH) x 1
5. Плата nandflash (A) (FSMC) x 1
6. OV7670 плата камеры (B) (DCMI) x 1
7. PL2303 USB UART плата (мини) x 1
8. Плата для хранения Micro SD (SDIO/SPI) x 1
9. AT45DBXX DataFlash плата (SPI + IOs) x 1
10. FM24CLXX FRAM доска (igc) x 1
11. Плата UDA1380 (IGS + igc) x 1
12. VS1003B MP3 плата (SPI + IOs) x 1
13. Аналоговая тестовая плата (для AD/DA test ing) x 1
14. SN65HVD230 CAN Board (CAN) 2 шт x 1
15. NRF24L01 РЧ плата (B) (SPI + IOs) 2шт x 1
16. Ethernet-кабель-1 шт.
17. Разъем USB типа A для кабеля mini-B x 1
18. Разъем USB типа A для кабеля mini-B x 1
