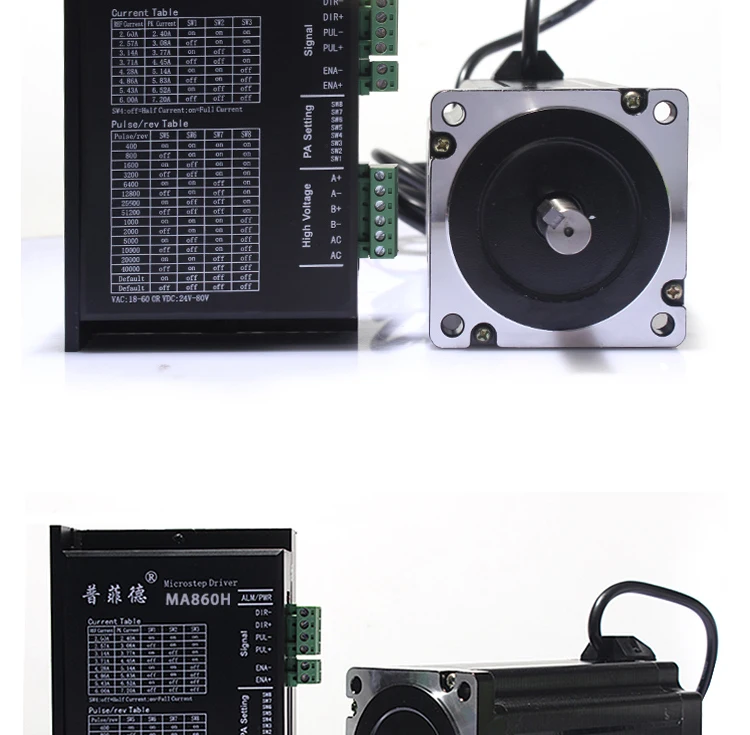

86 шаговый двигатель набор 12N м 86BYG250H + привод MA860H длина 150 мм|Шаговый двигатель| |

86 шаговый двигатель набор параметров:

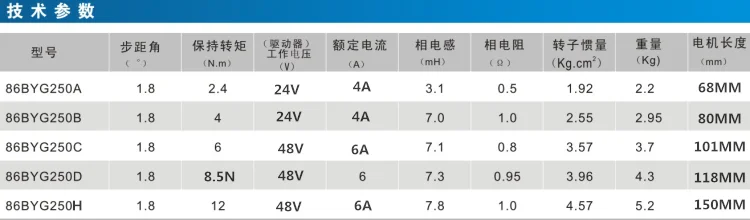

Параметры модели двигателя: 86BYG250H

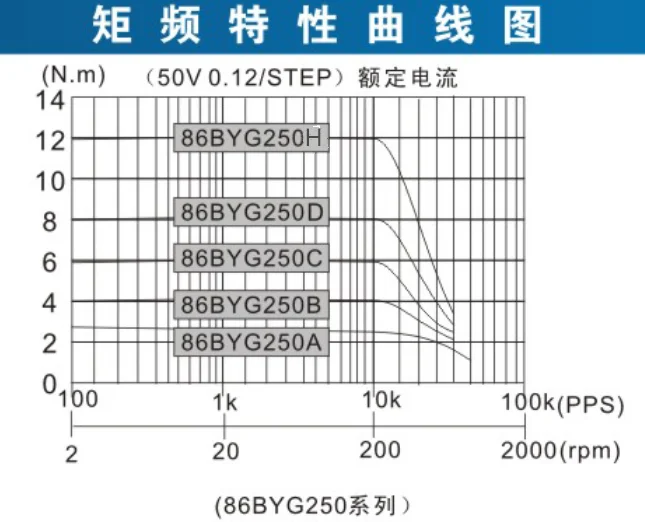

Скорость вращения: падение крутящего момента 200 об/мин или более за одну минуту, до 500-600 об/мин

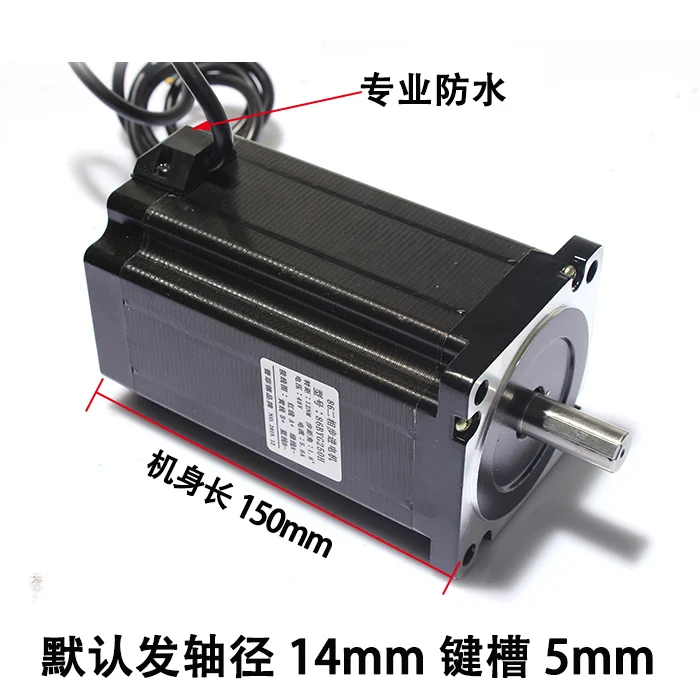

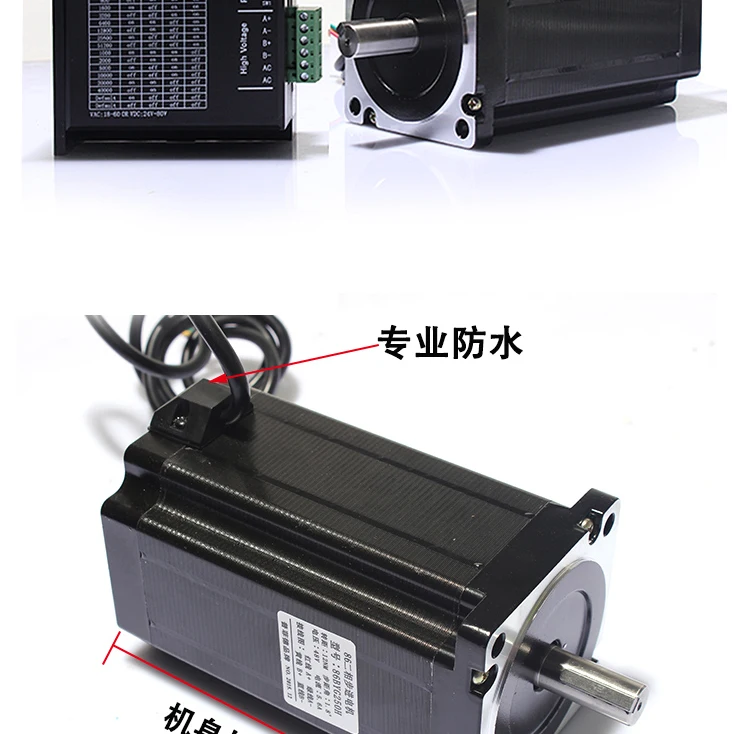

Длина корпуса: 150 мм Выходной крутящий момент: 12 нм

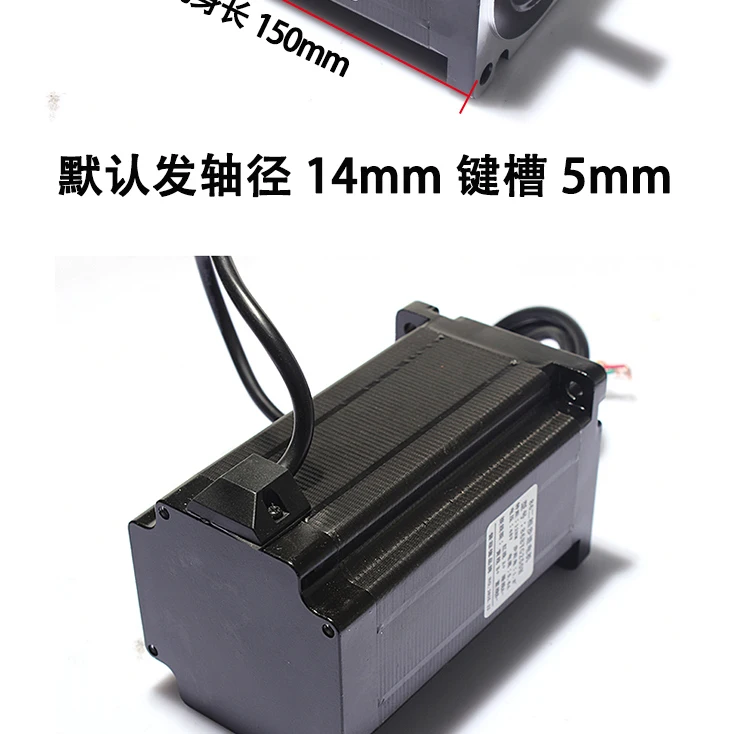

Диаметр вала: 14 мм keyway 5 мм режим выхода: одиночный выходной вал

Ток двигателя: 5,8 A сопротивление температуры двигателя: ниже 85 градусов

Режим выхода: двухфазный четырехпроводной (красная линия A +, зеленая линия A +, желтая линия B +, синяя линия B-)

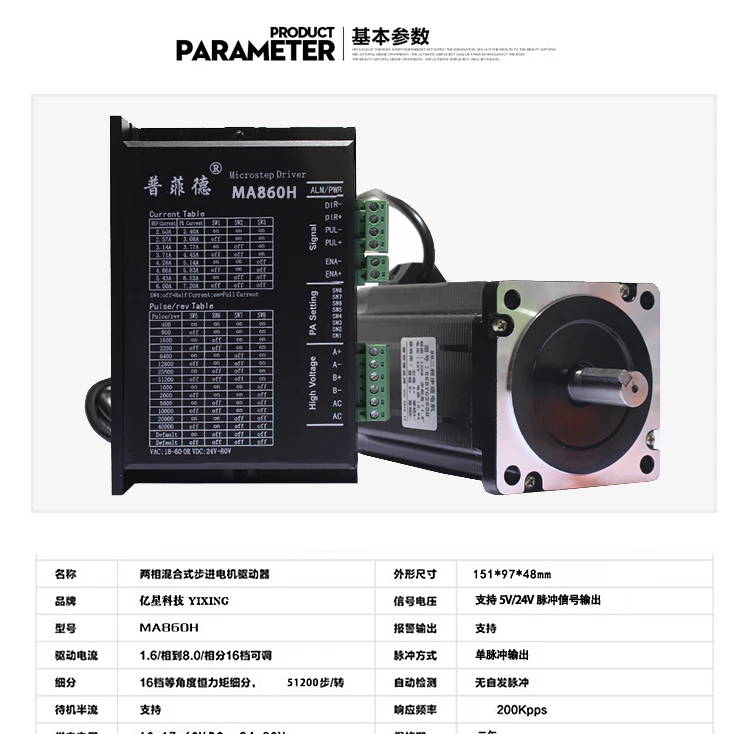

Два: параметры привода

1. Модель параметров привода: MA860H (без вентилятора, торговая марка Pfed)

Импульсный сигнал: совместим с 3,3 В/5 В/24 В. Нет необходимости в резисторах

Входное напряжение: AC18V-60V переменного тока, DC24V-80V постоянного тока

Настройка разделения: 400-25600

Микрошаг делится на 14 типов, количество шагов составляет 25600 шагов/оборотов; Диапазон тока составляет 2.0A-7.2A, и есть схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Драйвер-Источник питания переменного и постоянного тока, рабочий диапазон-AC18V-60V, DC24V-80V постоянного тока.

Импортные компоненты, стабильные и прочные, сильная защита от помех, ускоренное ускорение, высокая стоимость

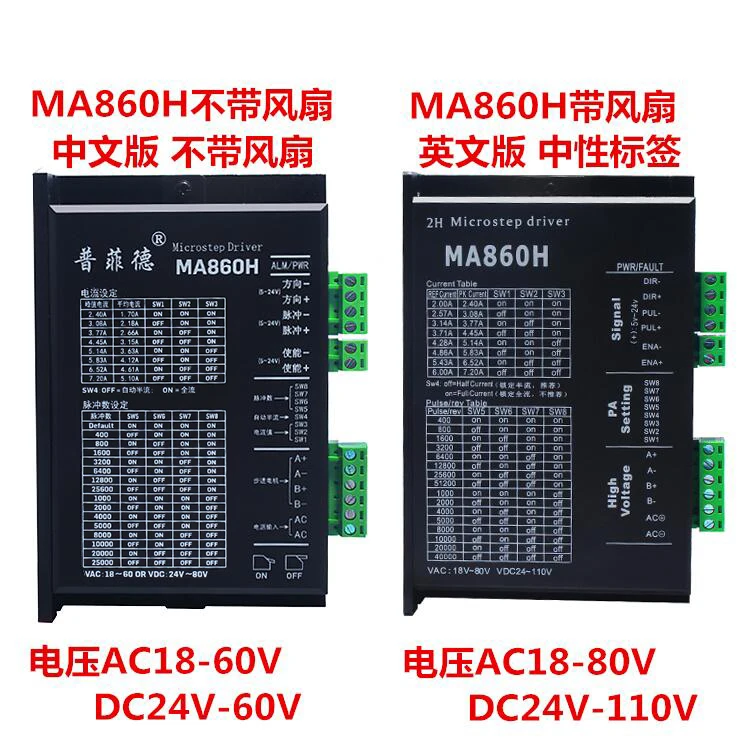

2. Модель параметров привода: MA860H с вентилятором (нейтральная этикетка)

Импульсный сигнал: совместим с 3,3 В/5 В/24 В. Нет необходимости в резисторах

Входное напряжение: AC18V-80V переменного тока, DC24V-110V постоянного тока

Параметры сегментации: 400-40000 сегментов

Микрошаг делится на 16 типов, количество шагов составляет 40000 шагов/оборотов; Диапазон тока составляет 2.0A-7.2A, и есть схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Драйвер переменного и постоянного тока, а рабочий диапазон AC18V-80V, постоянного тока DC24V-80V.

Сравнение основных параметров

Цифровой Драйвер DSP MA860H-DSP

 Описание товара

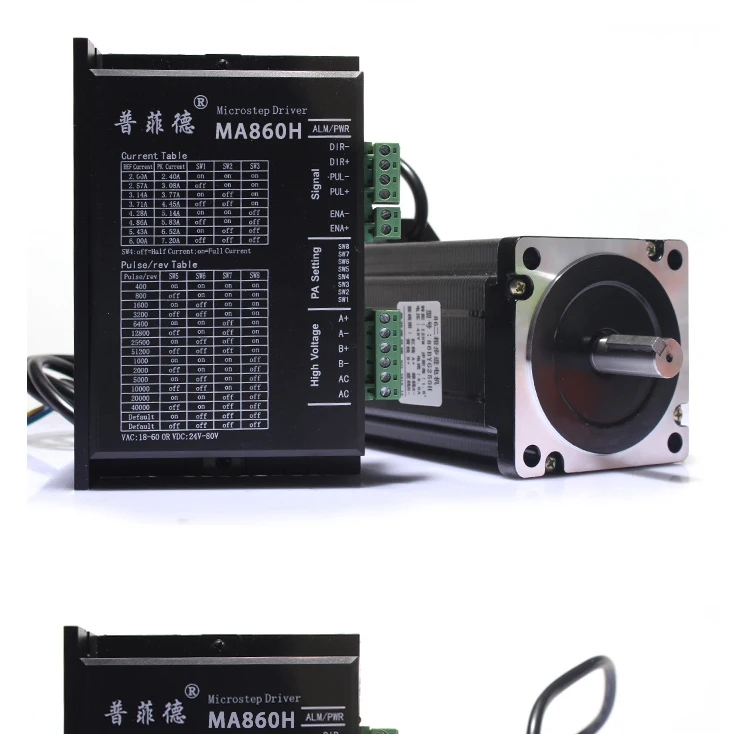

MA860H драйвер в основном приводит двухфазные гибридные шаговые двигатели типа 57 и 86. Микрошаг делится на 14 типов, количество шагов-51200 шагов/оборотов; диапазон пикового тока-2.4A-7.2A, выходной ток-8 видов, и текущее разрешение составляет около 0,7а; с полупотоком, перенапряжением, перегрузкой по току и другими защитными схемами. Драйвер-Источник питания переменного и постоянного тока, рабочий диапазон-AC18V-60V, DC24V-80V постоянного тока.

Описание интерфейса

Особенности

1, новая 32-битная технология DSP

2. Низкий уровень вибрации двигателя

3. Параметры автоматической вибрации

4, встроенное высокое подразделение, низкая скорость работы очень стабильная.

5. Точное управление током уменьшает нагрев двигателя

6, с перенапряжением, пониженным напряжением, коротким замыканием и другими функциями защиты

7. Ток автоматически уменьшается наполовину в состоянии покоя.

8, оптопара изоляция дифференциальный сигнал вход

Область применения

Применяется для различных средних и больших средств автоматизации, таких как: гравировальный станок, режущая машина, упаковочное оборудование, оборудование для электронной обработки, автоматическое сборочное оборудование. Он хорошо работает в малом шуме и высокоскоростном оборудовании.

Настройка параметров

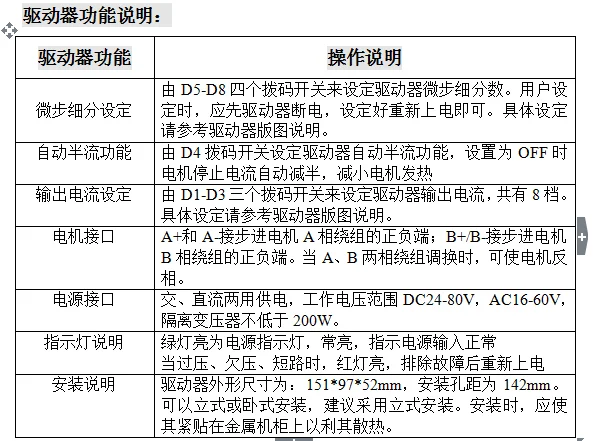

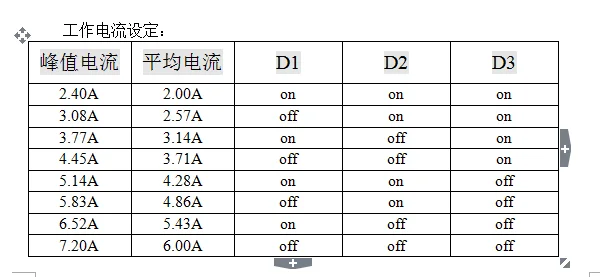

MA860H использует 8-битный тонкий переключатель кода, чтобы установить точность деления, динамический ток, одиночные и двойные импульсы, и половинный/полный поток. Подробное описание:

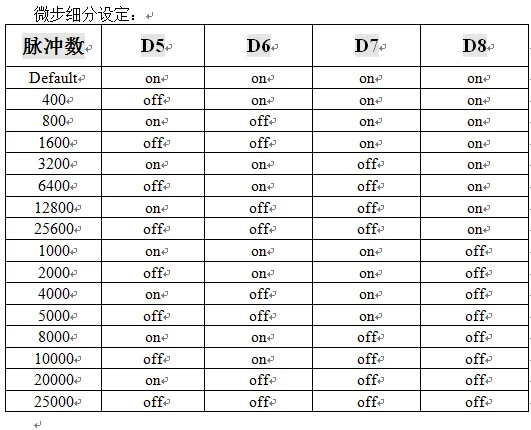

Настройки микроступенчатого деления:

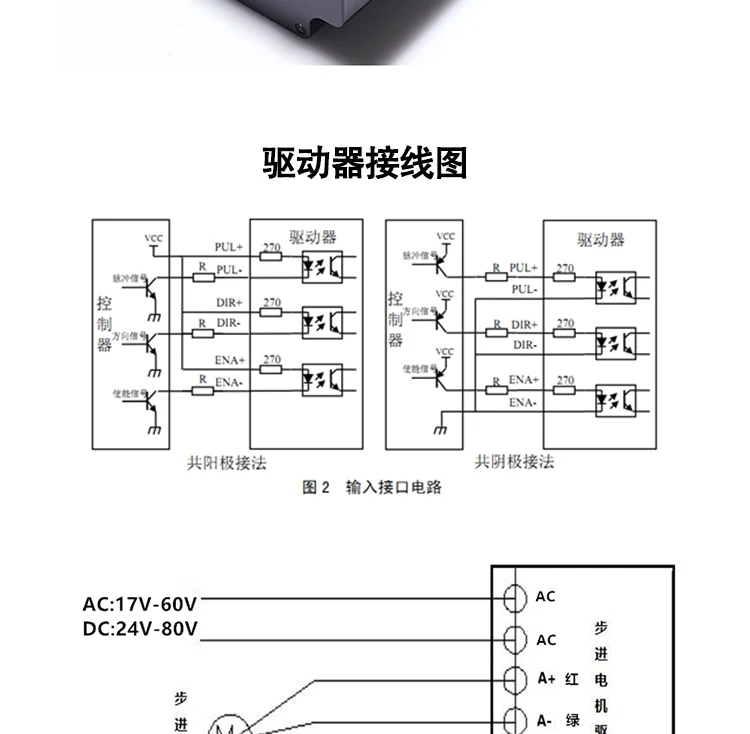

Контрольная схема интерфейса сигнала

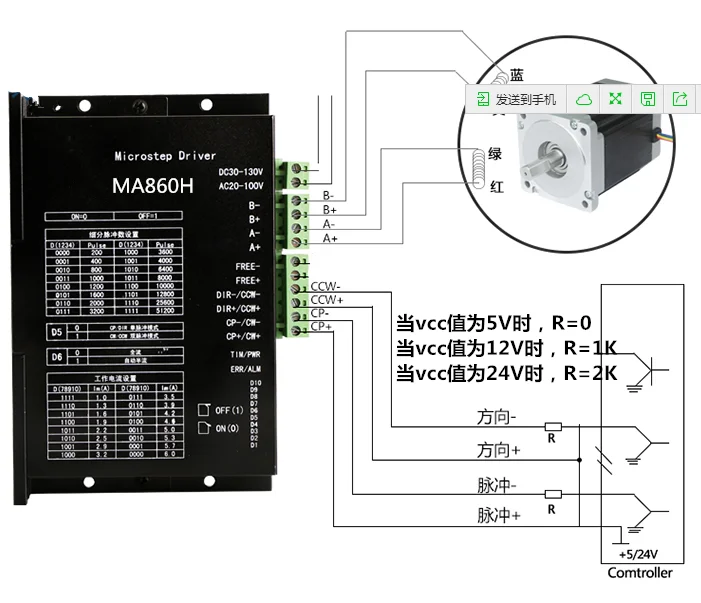

Драйвер MA860H-DSP использует дифференциальную схему интерфейса для дифференциальных сигналов, единый общий катод и общие анодные интерфейсы и Встроенный высокоскоростной оптопара, который принимает сигналы от длинных линий, открытые коллекторы и PNP выходные схемы. Теперь возьмите открытый коллектор и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Примечание: когда значение VCC составляет 5 В, R укорочено;

Когда значение VCC составляет 12 В, R-1 K, что больше сопротивления 1/8 Вт;

Когда значение VCC составляет 24 В, R-2 K, что больше сопротивления 1/8 Вт;

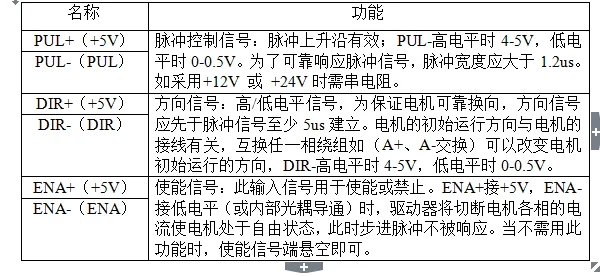

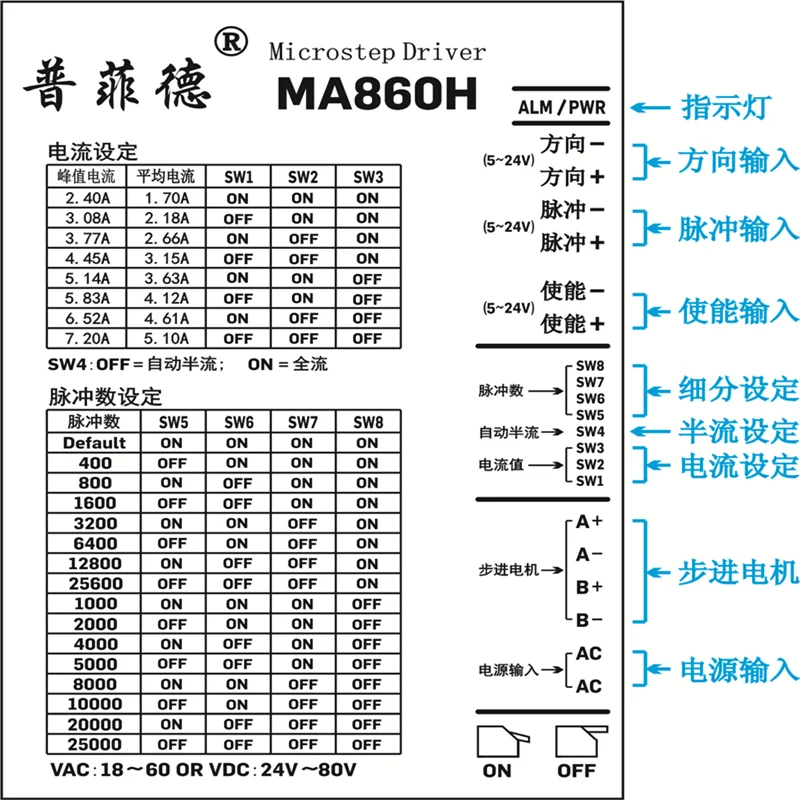

Описание интерфейса сигнала управления MA860H:

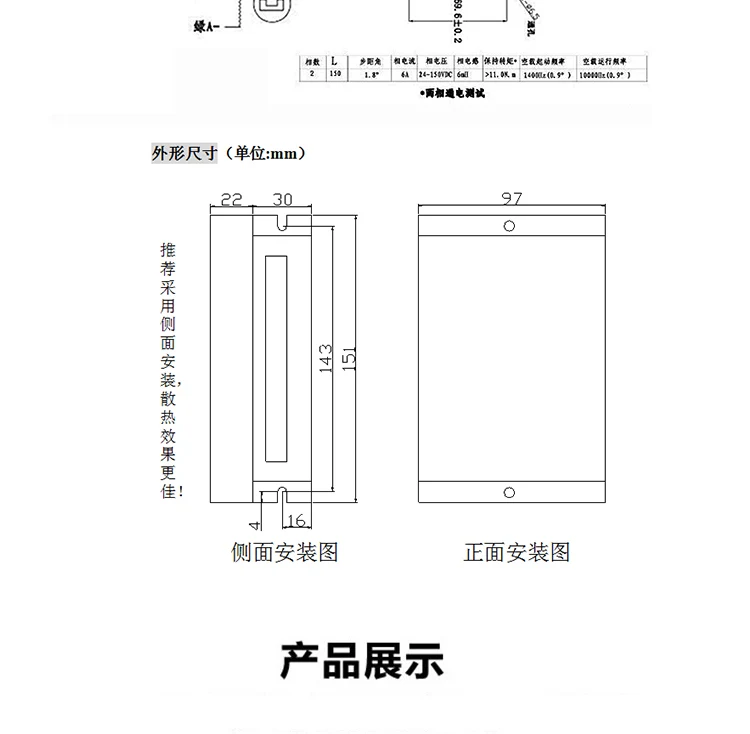

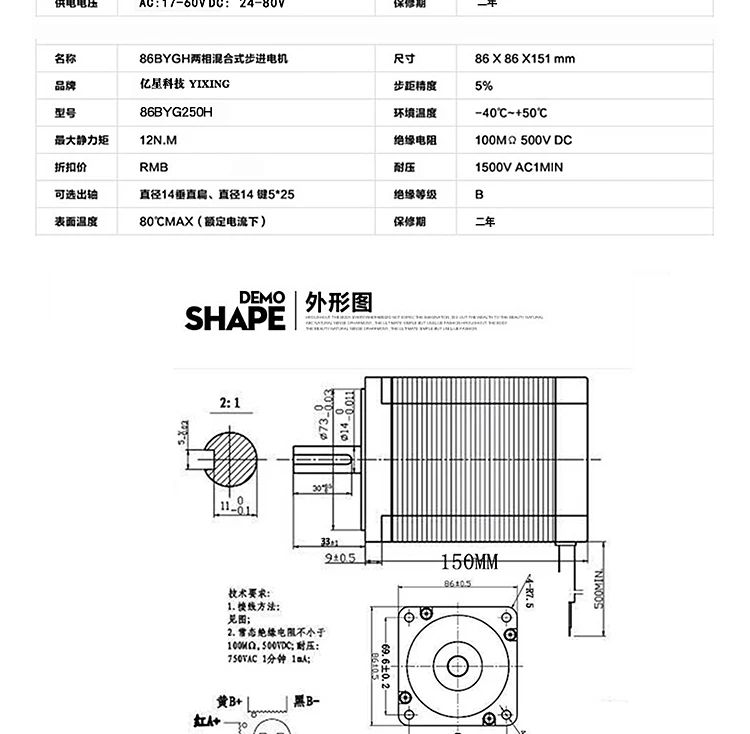

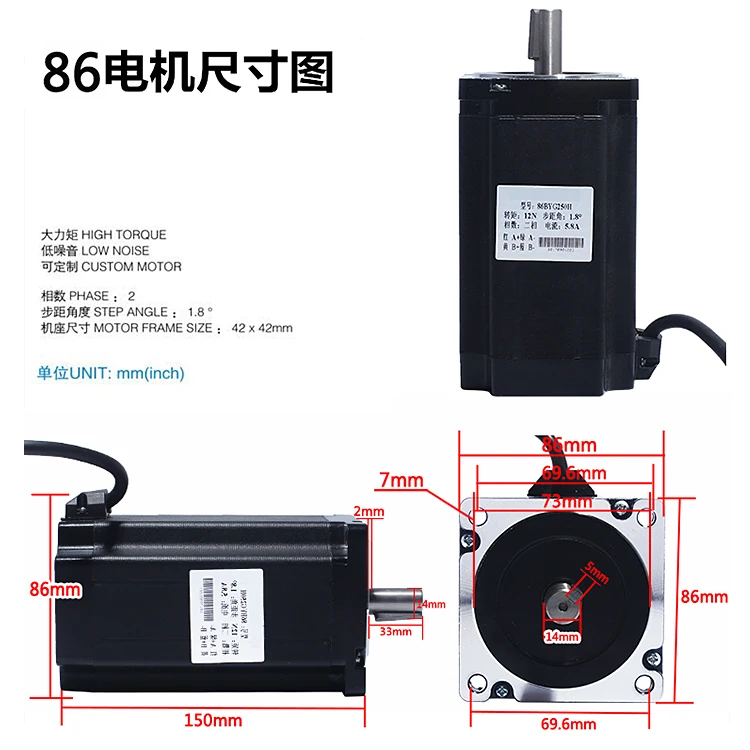

Размеры (единица измерения: мм)
