XY J05 модуль задержки таймер Триггера напряжение Верхняя Нижняя Обнаружение

XY J05 модуль задержки таймер Триггера напряжение Верхняя Нижняя Обнаружение

0,01 секунд (мин) до 9999 минут (макс.) с плавной регулировкой.

Этот продукт прост в использовании, имеет сильную функцию синхронизации, функцию подсчета и Обнаружение напряжения. Пожалуйста, следуйте вашим нуждам, внимательно ознакомьтесь с описанием товара. Мы считаем, что всегда есть функция для вас!

Основные характеристики:

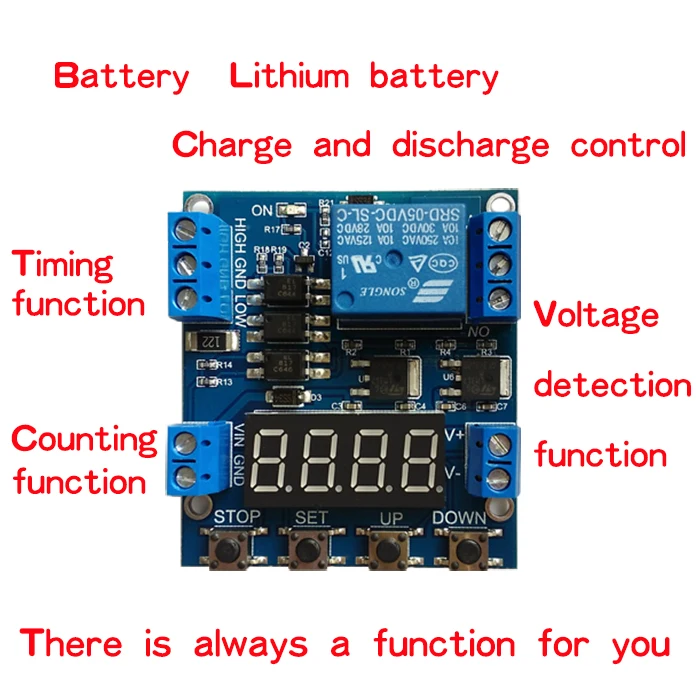

1. Многофункциональность: Мощная Функция синхронизации, функция подсчета и функция обнаружения напряжения; Поддержка высокоуровневого триггера, низкоуровневого триггера, переключателя управления;

2. Широкое напряжение питания (6 ~ 30 в), использование очень удобное;

3. Интерфейс четкий и простой, мощный, легко понять, отвечает почти всем вашим нуждам;

4. Функция аварийной остановки («стоп»); С защитой от обратной полярности, обратная полярность не будет гореть.

5. Увеличьте режим сна, если этот режим включен, без какой-либо работы в течение 5 минут, затем автоматически отключите монитор, любой ключ будильника;

6. Вы можете задать различные параметры OP, CL, LOP, которые независимы друг от друга и автоматически сохраняются;

7. После выключения модуля, все параметры не будут потеряны.

Режим работы:

P-1:Триггерный сигнал, реле находится в режиме «OP», а затем отсоедините; В режиме «OP» следующим образом:

P1.1:Сигнал запускается снова, недопустим

P1.2:Срабатывает сигнал снова, часы сбрасывается

P1.3:Снова триггер сигнала, выключите реле, остановите часы;

P-2:После запуска выключите реле «CL» времени, реле в режиме «OP», а затем отсоедините реле;

P-3:Функция удержания сигнала: Когда сигнал триггера, запустите таймер CL, CL, чтобы завершить Подключение реле (если период сигнала исчезает, затем остановите время и «CL» очистите); Когда сигнал исчезает, когда таймер «OP» закончился, реле отключено (В течение периода «OP» сигнал запускается снова, и «OP» будет очищен).

P4.1Функция самоблокировки сигнала: сначала триггер, время «CL», время для соединения реле; Снова триггер, таймер «OP», таймер, чтобы завершить отключение реле, цикл. (Сигнал запускается во время задержки, недопустим)

P4.2Функция самоблокировки сигнала: сначала триггер, время «CL», время для соединения реле; Снова триггер, таймер «OP», время, чтобы завершить релейное отключение, цикл. (Сигнал включается во время задержки, часы очищаются)

P-5Утилизация: реле включается время «OP», выключается время «CL» и циклы «LOP». Настройки: «OP», «CL» и «LOP».

P5.1:Триггер, запуск цикла; Триггер снова, сброс системы.

P5.2:Когда сигнал держится, система автоматически циклируется; Сигнал исчезает, и система сбрасывается.

P5.3:Не нужно запускать сигнал, перезапуск или выход из интерфейса настроек параметров, система автоматически запускается;

P6.1:Функция самоблокировки сигнала: первый триггер, реле подключено; Триггер снова, реле отключено.

P6.2:Функция блокировки сигнала: высокий импульсный триггер, Подключение реле; Низкий импульсный (Переменный переключатель) триггер, релейное отключение.

P6.3:Функция блокировки сигнала: высокий импульсный триггер, реле выключения; Низкий импульсный (Переменный переключатель) триггер, реле подключено.

P-7Реле подсчета: к импульсу (или переменному переключению) система подсчитывает один раз, чтобы достичь порогового значения «CnOP», реле включается, и счетчик очищен; подождите, пока следующий пульс (или Переменная Переключатель) не достигает порога «CnCL», когда реле отключено.

Напряжение обнаружения

Низкое Предельное напряжение:NL1; Предельное напряжение в верхней части:UL1.

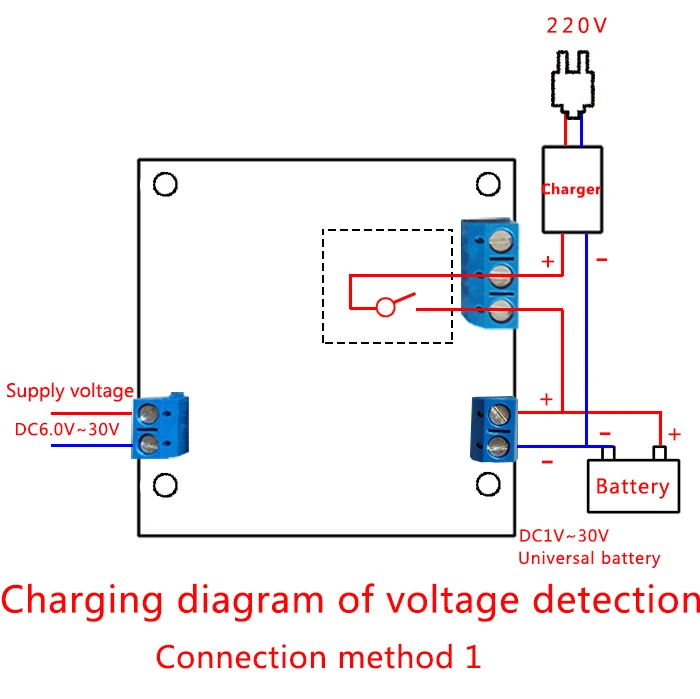

U-1:Зарядка обнаружения: в том случае, если измеренное напряжение ниже нижнего предела напряжения, реле включено; Выше верхнего предела напряжения, реле отключено.

U-2:Обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено; Выше верхнего предельного напряжения, реле тянет.

U-3:Интервал проводимости: Когда измеренное напряжение между верхними и нижними уровнями между проводимостью реле, другой чехол выключен;

U-4:Проводимость вне диапазона: измеренное напряжение ниже нижнего предельного напряжения или выше, чем Верхнее предельное напряжение, проводимость реле,

Дополнительные характеристики:

При использовании всех функций синхронизации, вы можете достичь функции измерения напряжения, короткое нажатие 【Вниз】 Ключ, чтобы переключить дисплей;

Параметры продукта:

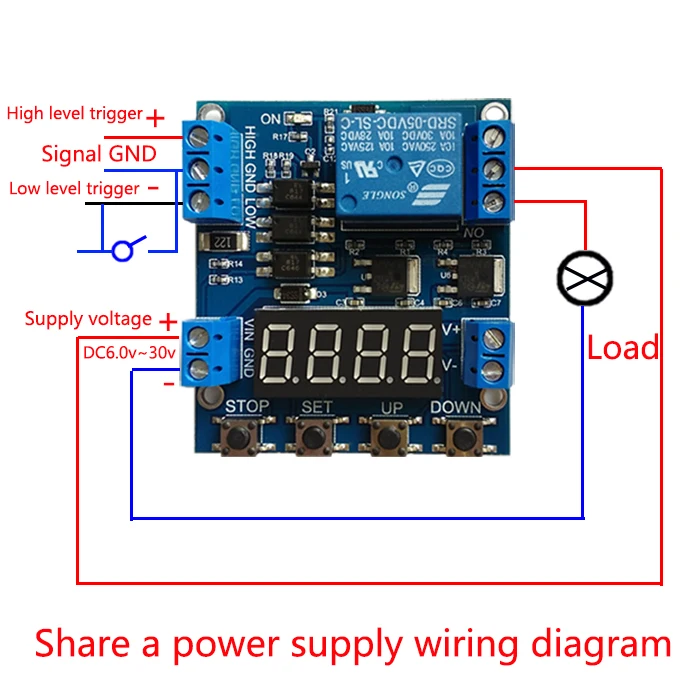

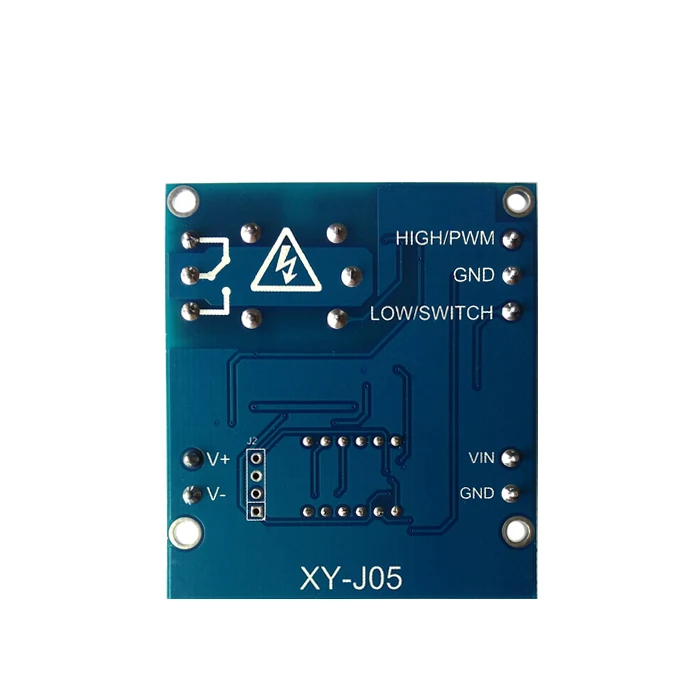

1. Рабочее напряжение: 6 - 30 в блок питания.

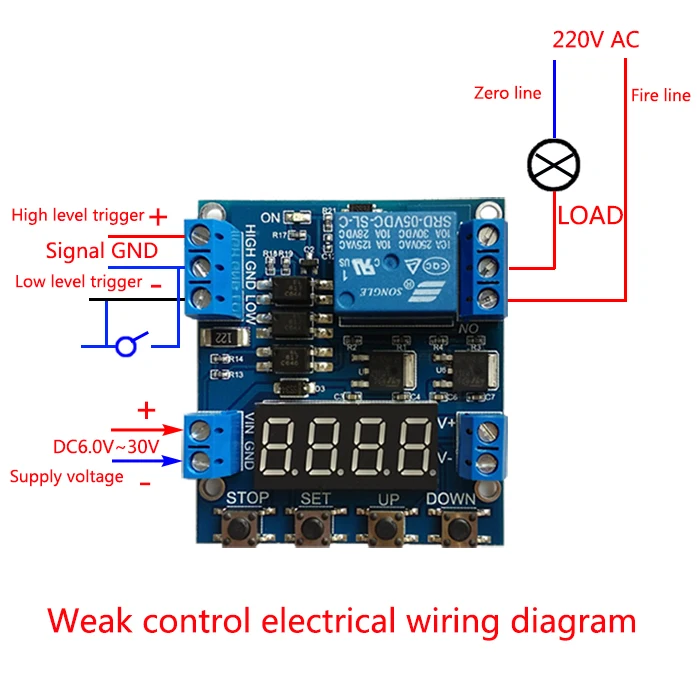

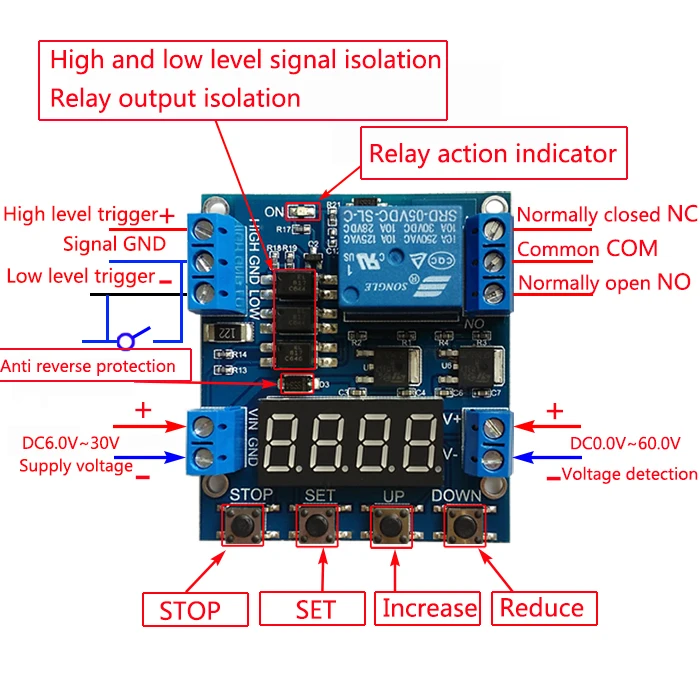

2: Источник запуска: Триггер Высокий уровень (3,0 V ~ 24V), низкий уровень триггера (0,0 V ~ 0,2 V), переключатель управления (пассивный коммутатор).

3. Выходная мощность: может управлять устройством постоянного тока 30 В/5A или 220 В переменного тока/5A.

4: тихий ток: 20 мА, рабочий ток: 50 мА.

5: Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 ℃; Размеры: 6,2*3,8*1,7 см.

6. С Изоляцией оптопары, усиленной защитой от помех, промышленной печатной платой, параметр потери мощности не теряется.

Специальное примечание:Релейный выход-это пассивный контакт, без прямого выхода, управление проводимостью линии или отключенная роль.

Диапазон синхронизации

0,01 секунд (мин) до 9999 минут (макс.) с плавной регулировкой

Как выбрать диапазон времени?

После установки значения параметров экрана выбора режима нажмите кнопку «стоп», чтобы выбрать диапазон времени.

XXXX. Десятичная точка в блоке, диапазон времени: 1 секунда до 9999 секунд.

XXX. X знака после запятой в десятилетие, диапазон времени: 0,1 секунд до 999,9 секунд.

XX. XX знака после запятой в hundredplace, диапазон времени: 0,01 секунд до 99,99 секунд.

X.X. Х. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 9999 минут.

К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой в десятилетие, цифровой display003.2

Описание параметров: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-9999 раз, «-вырезом»-бесконечный цикл).

Эти параметры независимы друг от друга, но делятся между собой в каждом режиме. Например, в режиме P1.1 установите время вкл «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.

В основном Интерфейсе (дисплей 0000), кнопка «SET» будет отображать «OP» («CL», «LOP») и соответствующее время XXXX;

Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET», чтобы отобразить только «OP» и соответствующее время;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P5.1, P5.2), короткое нажатие кнопки «SET» будет отображаться «OP», а также соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В основном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметры текущего режима, очень удобно!

Как задать параметры?

1. Сначала прочтите инструкции, чтобы определить требуемый режим работы.

2. Модуль включается, дисплей в режиме работы (режим по умолчанию P1.1), затем входит в основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после освобождения, чтобы открыть интерфейс выбора режима; Короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ U-4).

3. Выберите режим (например, P5.3), короткое нажатие кнопки «SET», затем параметр, который нужно задать, мигает («OP» on-time, «CL», время выключения, циклы «LOP» («-fi-» представляет бесконечный цикл), по «вверх», «вниз» Клавиши для регулировки значения параметров, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одной единицы); затем нажмите кнопку «стоп», чтобы выбрать знака после запятой, выберите временной диапазон (0,01 секунд до 9999 минут); Короткое нажатие «комплект» Кнопка установки следующих параметров текущего режима процедуры, как указано выше.

4. После установки параметров нажмите и удерживайте кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на основной экран, настройка параметров успеха!

5.P-5 в зависимости от Кол-во циклов и направление может быть набор "----" представляет собой бесконечный цикл, введите сокращает параметр настройки, короткое нажатие «стоп» кнопку, чтобы переключить LOP1 и LOP2, LOP1 от имени реле включается, а затем выключится, LOP2 от имени реле, сначала выключите, а затем проводите.

6. При настройке параметров функции обнаружения напряжения, нижний лимит напряжения nL1 должен быть ниже, чем верхний лимит напряжения UL1, в противном случае основной интерфейс будет отображать ERR, И затем вернитесь к интерфейсу настройки параметров, вам нужно повторно установить параметры напряжения.

Основной интерфейс:В реле не работает дисплей состояния «0000» (без десятичной точки), с десятичной точкой в состоянии реле.

Экран выбора режима:Нажмите и удерживайте кнопку «SET» для входа, после того, как Завершите настройку, нажмите и удерживайте кнопку «SET», чтобы вернуться к основному экрану.

Кнопки «стоп» для удлинения:

Реле, режим включения:

1. ВКЛ: реле позволяет проводить время в режиме ON-time;

2. Выключение: реле всегда закрывает проводимость;

В основном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем Вернитесь на основной экран. (Эта функция является функцией аварийной остановки, нажмите реле)

Спящем режиме:

1. "C-P" автоматический спящий режим: долгое время не работает, цифровая трубка автоматически выключается на дисплее, при бережном обращении любой ключ для пробуждения (функция клиента на выбор);

2. Стандартный режим O-d: цифровой дисплей всегда открывается;

Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите, чтобы переключить режим «C-P» и «O-d», в котором Мигает текущее состояние, а затем Вернитесь на основной экран.
