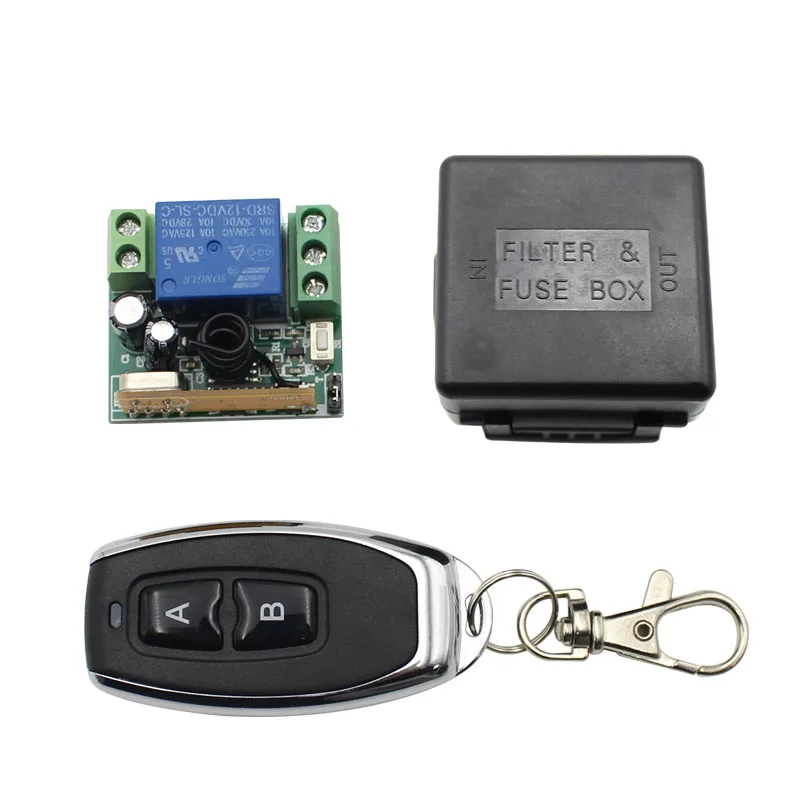

Универсальный беспроводной пульт дистанционного управления DC 12V 1CH RF релейный Приемник 433 MHz Модуль приемника на светильник (2 шт.)

Упаковка включает в себя:

Приемник дистанционного управления только 1 шт.

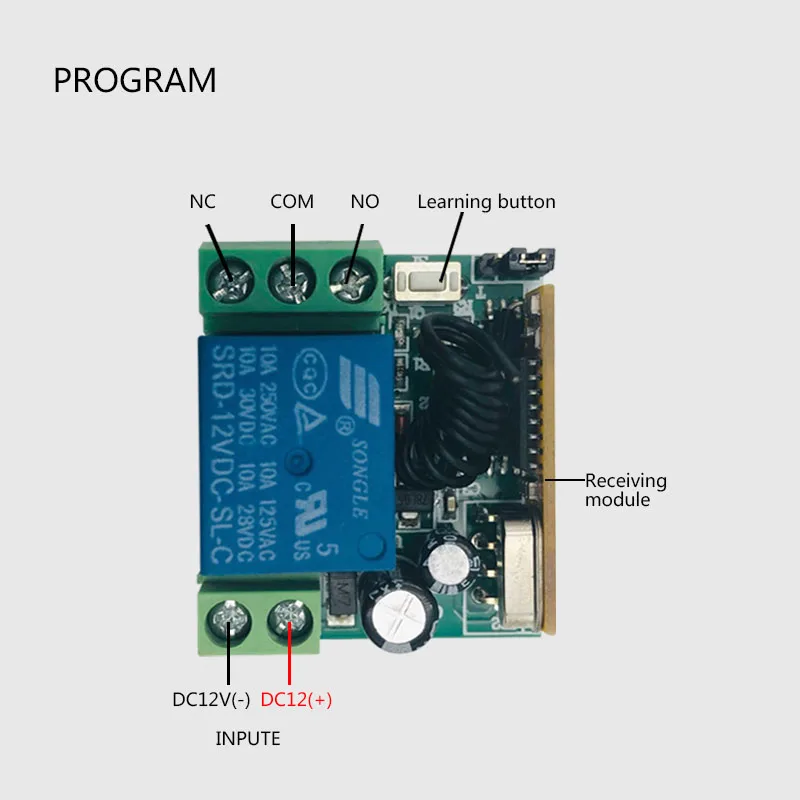

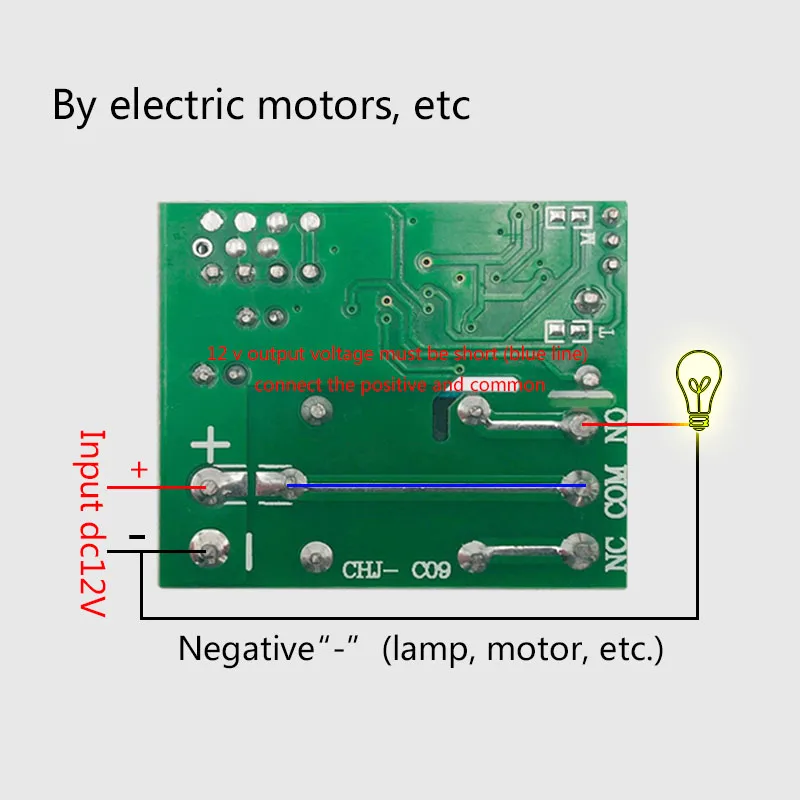

Способ подключения цепи:   Пожалуйста, обратите внимание: Деталь модуля переключателя приемника имеет 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется входом COM pin.   Режим 1: Подключите COM к источнику питания на DC12V, выходной контакт создаст сигнал DC12V. Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

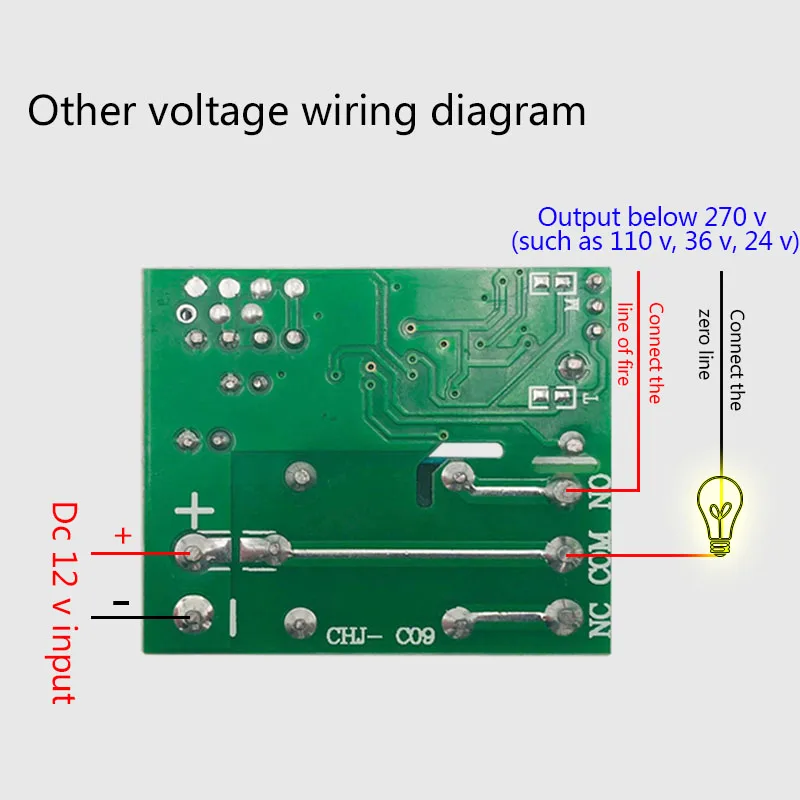

Режим 2:   Подключите COM pin с любым другим дополнительным источником питания, выход будет создавать такой же сигнал напряжения, как и дополнительный источник питания. Это может быть постоянный ток или переменный ток. Определяется дополнительным источником питания. Но, обратите внимание: дополнительный источник питания должен находиться в диапазоне между модулем переключателя приемника-(DC5-12V, 85-240 В переменного тока). Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

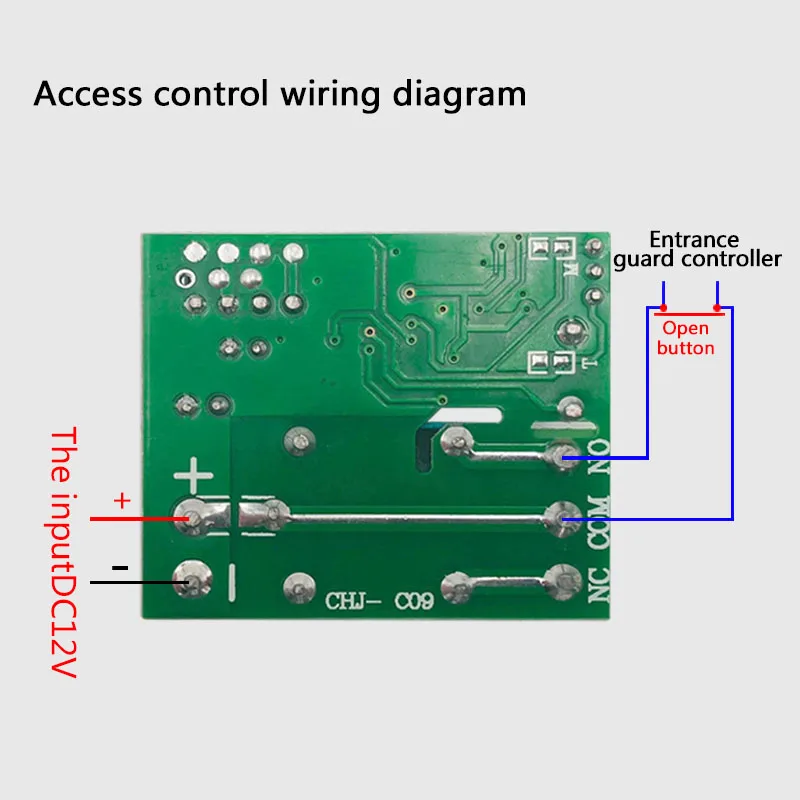

Режим 3: Подключите COM pin к любому другому устройству, он может быть использован в качестве переключателя к двери oper, управляющего двигателя или управления весело и т. Д.

Важная информация:   Вы можете сочетать пульт дистанционного управления с приемником SwitchModule в 4 режимах:   Дистанционный режим 1:  Моментальный/скачок Нажмите и удерживайте одну клавишу->ON; Отпустите клавишу->OFF Детали: Удерживайте одну клавишу, соответствующий канал работает/включается; Затем отпустите палец, канал поворачивается, чтобы остановить/выключить.   Дистанционный режим 2:Тумблер/самозамок Нажмите одну клавишу->ON; Нажмите одну и ту же клавишу еще раз->OFF Детали: Нажмите одну клавишу один раз, соответствующий канал включается/включается; Нажмите одну и ту же клавишу еще раз на том же канале для остановки/выключения.   Дистанционный режим 3:Блокировка/Внутренний замок Нажмите один ключ один раз-> ВКЛ; Нажмите другой ключ один раз-> ВЫКЛ Детали: Нажмите одну клавишу один раз (пульт дистанционного управления с (A, B кнопки, взять ключ, например), соответствующий канал (как канал 1) повернуть к работе/ВКЛ; Нажмите другой ключ один раз (например, take B), тот же канал повернуть, чтобы остановить/выключить. В то же время другой соответствующий канал (например, канал 2) включается/включается.   1. Методы обучения Подключите питание, и светодиодный индикатор мигнет 3 секунды, нажмите кнопку обучения снова после того, как светодиодный индикатор выключен, светодиодный индикатор показывает вспышку сейчас. Нажмите кнопку дистанционного управления и Светодиодный индикатор выключен, обучение успешно   2. Как уточнить код? 1). Подключите к источнику питания и светодиодный индикатор flash 3Секунды 2) после выключения светодиодный индикатор нажмите и удерживайте кнопку обучения, пока светодиодный индикатор не начнет мигать за 8 секунд,Deleted успешно   3. Полный открытый метод обучения: 1). Подключите питание и светодиодный индикатор flash 2). Нажмите кнопку обучения 2 раза, светодиодный индикатор «выключается» 2 раза, а затем снова мигает,После выключения светодиодный индикатор Пожалуйста, нажмите кнопку обучения 1 раз, светодиодный индикатор мигает сейчас, нажмите кнопку дистанционного управления, светодиодный индикатор выключен, режим обучения   4. Полный метод обучения: 1. Подключите питание, светодиодный индикатор вспышки, нажмите кнопку обучения сразу, светодиодный индикатор выключен, а затем вспышка снова 2. После того, как светодиодный индикатор выключен, нажмите кнопку обучения 1 раз, светодиодный индикатор flash now 3. Нажмите кнопку дистанционного управления, светодиодный индикатор offnow, режим обучения   Электроника характер: Входная мощность: DC10V-14V Ток в режиме ожидания: <5 мА Частота RF: 315 м или 433 м Режим работы RF: супергетеродинный Чувствительность приема: >97dbm Дальность передачи: 20 метров выше Режим декодирования: Программное обеспечение MCU декодирование Удаленное Хранение: 25 шт. Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть дизайном) Режим работы: Мгновенный, тумблер, фиксация Тип проводки: стационарный терминал Выходной терминал: нет, NC , COM Размер печатной платы: 35*30*18 мм (Д, Ш, в)   Pin-код функции: Схема 1: + V: 12V + вход; -В: 12V-вход; НЕТ: выход, нормально открытый; COM: выход, общий; NC: выход, нормальное закрытие;
