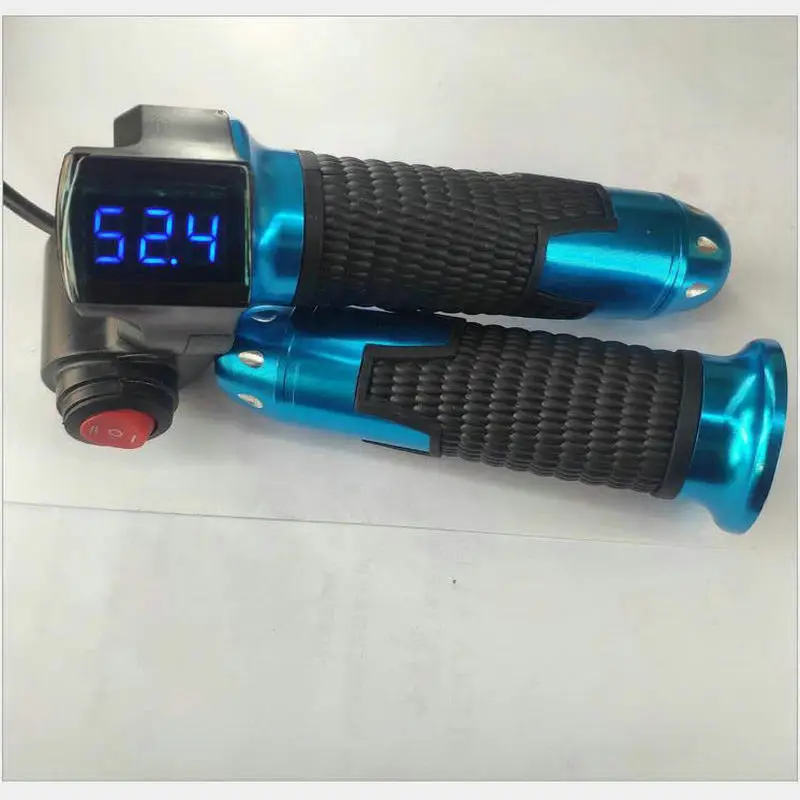

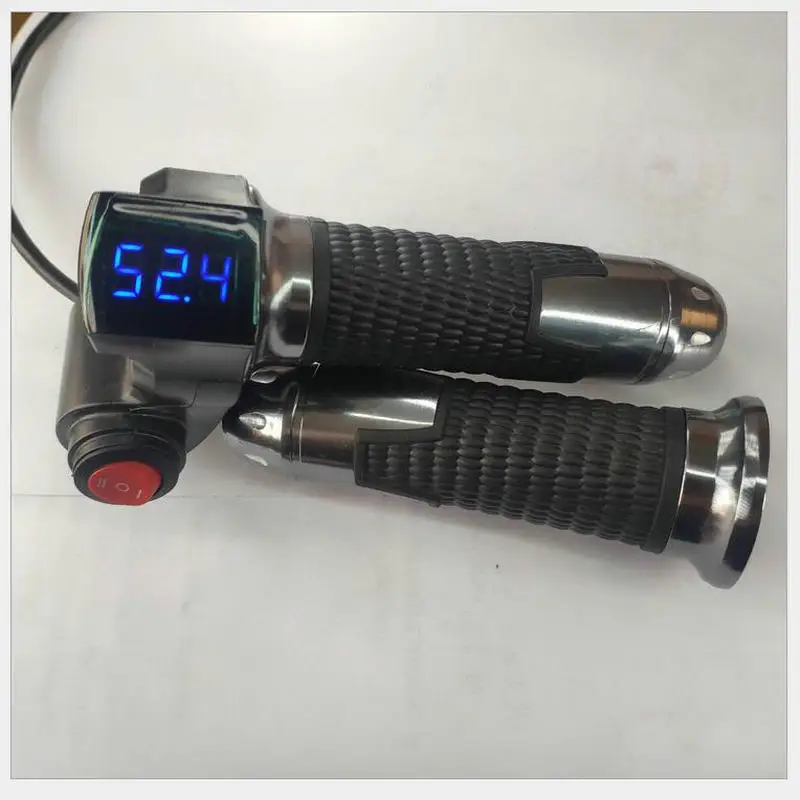

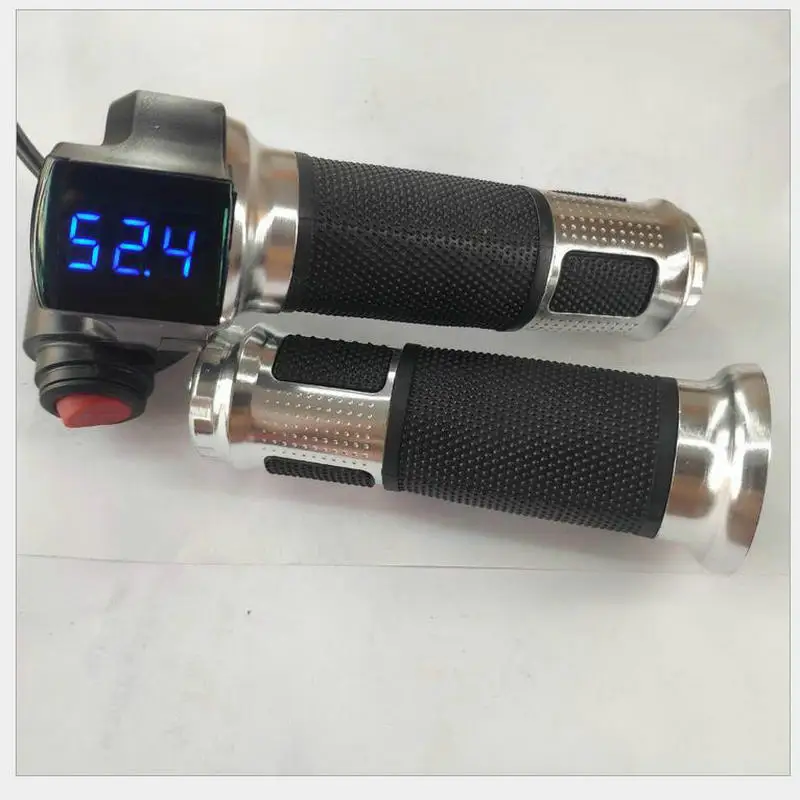

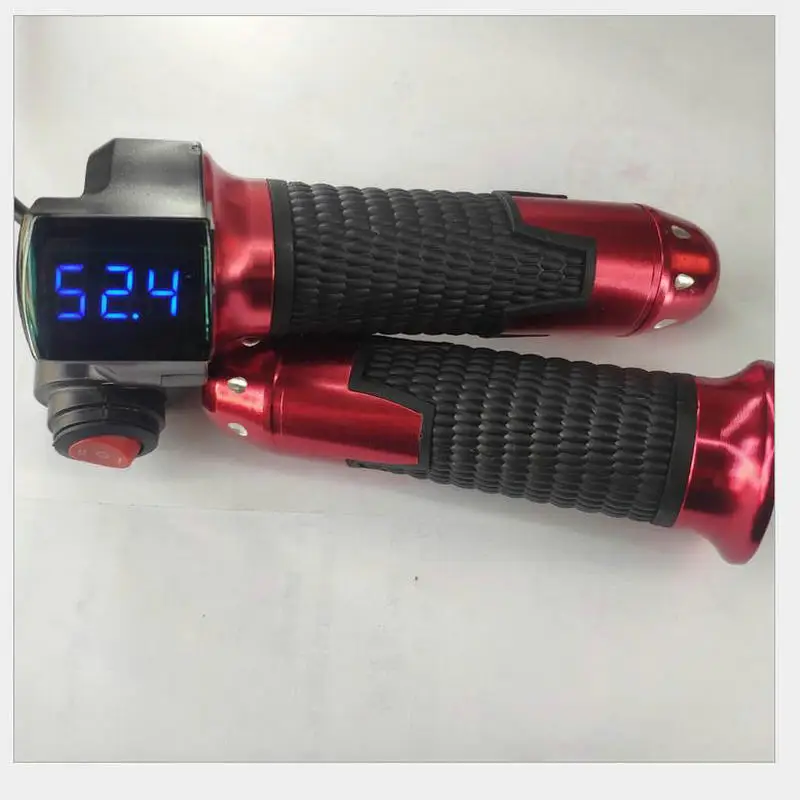

Дроссельная заслонка + цифровых данных Вольтметр + 3 шестерни Скорость переключатель Sas ручка ускорителя 12-100v для электрического велосипеда скутер мобильности

Данная модель имеет 3 переключатель передач, высокая скорость, средняя скорость, низкая скорость, если вы можете пожалуйста, обратите внимание на тот факт, что любые цвета в наличии, доставка будет легче. Если вам нужен особый цвет, пожалуйста, оставьте сообщение в комментариях.

Особенности этой дроссельной заслонки

1. Подходит для многих типов батарей Таких как свинцово-кислотная батарея, литиевая батарея, водяная батарея и сухая батарея.

2. Универсальное напряжениеПодходит для 12-100 в электрического велосипеда или скутеров, может автоматически определять напряжение. Своевременное оповещение.

3. Это Цифровой дисплей данных, Это не обычный аналоговый сигнал. Может быть точным судья отдыха уровень заряда батареи и отдыха.

4, может Укажите погрешность транспортного средства В зависимости от напряжения.

Этот продукт является запатентованной продукцией.

Описание товара

Можно снять что защитную пленку на экране после того, как получите его

Любой покупатель, пожалуйста, оставьте способ контакта, чтобы мы отправили схему проводки и инструкции пользователя, пожалуйста, не Подключайтесь, прежде чем четко понять это. Если светодиодный дисплей ruine, вы несете за это ответственность.

Способ подключения

Пожалуйста, обратите внимание, что все способы подключения ниже должны сначала подключить черный провод, затем подключить красный провод и зеленый провод. Когда экран показывает два нуля, дроссельная заслонка будет работать нормально. Затем подключите другие провода. Обратите внимание, что черный провод дроссельной заслонки не может подключаться к красному проводу контроллера, желтый провод дроссельной заслонки соединяется с красным, зеленым, черным проводом контроллера, или рушит контроллер или дроссельную заслонку.

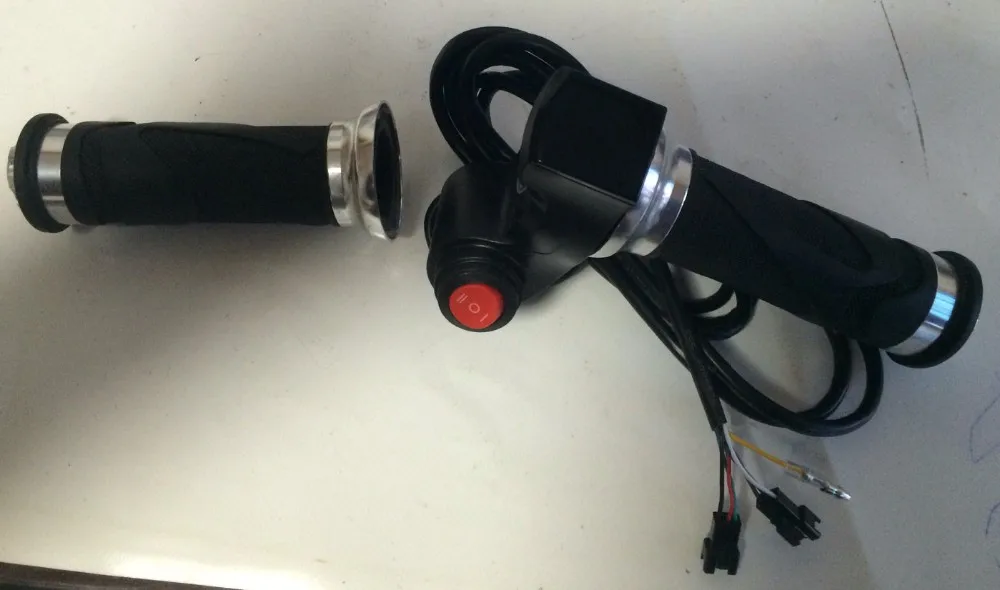

Эта модель состоит из 7 проводов

3 провода дроссельной заслонки, красный для положительной дроссельной заслонки, черный для отрицательной дроссельной заслонки, зеленый для поворотной сигнальной проволоки дроссельной заслонки,Красно-черно-зеленый провод (черный разъем) Подключается к проводу дроссельной заслонки контроллера, провод дроссельной заслонки контроллера может отличаться по цвету. Красный --- + 5 В. Зеленый-сигнальный провод, черный-заземляющий провод. Если вы не правы, вы можете сжечь эту дроссельную заслонку,

Желтый свет для питания положительный.--Обычно подключается к аккумулятору.

Три другихБелый синий и коричневыйДля зубчатых колес 3. Пожалуйста, убедитесь в том, что ваш контроллер имеет 3 редуктора провода.

 4 провода дроссельной заслонки:

Дроссельная заслонка черный ---- контроллер дроссельной заслонки черный заземляющий провод

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Желтый напряжение дисплея провод-фара для электровелосипеда В положительный (спереди светильник, светодиодный дисплей, электрический переключатель)

5 проводов

Дроссельная заслонка черный ---- контроллер дроссельной заслонки

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Синий провод-подключение с контроллером Электрический переключатель/Блокировка выходного провода

Желтый дисплей напряжения провода-ebike мощность положительного или контроллер Электрический переключатель/замок входной провод

6 проводов

То же самое с 4 проводами, два провода для функционального провода, вы можете использовать его для другой функции, которая вам нужна.

7 проводов

То же самое с 4 проводами, остальные 3 провода для 3 передач скорости или поворота переключателя.

Сравните с общим аналоговым сигналом дроссельной заслонки:

Эта дроссельная заслонка показывает уровень заряда батареи цифровым дисплеем, вы можете определить уровень заряда аккумулятора в зависимости от напряжения батареи.

Также можете проверить состояние батареи после полной зарядки.

Обычная дроссельная заслонка с индикатором показывает уровень заряда батареи с помощью аналогового уровня заряда батареи. Это неточно (например, занимает 36 В с 3 индикатором, например, 39-42 в полный аккумулятор, все огни включены. 37-39v один светильник выключен. 34v-37v Два светильник выключен. 31v-34v последний индикатор выключен. Это расплывчато.)

С тегологией развития это было позади, так как материал батареи отличается и разрядная платформа отличается, уровень заряда батареи режим сбора данных назад.

Вот почему мы имеем это сейчас, Получение и отображение цифровых данных является более точным и своевременным.

Вы можете проверить уровень заряда аккумулятора,

Повреждена ли батарея

Качество батарей

И его легко установить

Общий смысл

Аккумуляторы разных материалов, Новинка/старый состояние батареи, к тому же разные данные контроллера сделать Напряжение батареи отражает по-разному. Пожалуйста, проверьте данные о напряжении аккумулятора в соответствии с вашим аккумулятором. Достаточно дважды, данные могут иметь отклонение.

Пожалуйста, проверьте свой ebike

12v, фара для электровелосипеда в максимальное напряжение 12,6 v, минимальное напряжение 9v

24v, фара для электровелосипедаМаксимальное напряжение 29,4 в, минимальное напряжение 21 в

Е-байка 36В, фара для электровелосипедаМаксимальное напряжение 42 в, минимальное напряжение 29 в

48v, фара для электровелосипеда в максимальное напряжение 54,6 v или 58,8 v, минимальное напряжение 39v

60v, фара для электровелосипеда в максимальное напряжение 72В, мин voltage49v

72v ebike максимальное напряжение 84v, минимальное напряжение 70v

Решение по умолчанию дроссельной заслонки

1. Дисплей экран данных работает но мотора транспортного средства не будет работать, когда использование дроссельной заслонки

Проверьте 1, правильно ли вы подключили проводку дроссельной заслонки

Проверьте 2, сделали ли контроллер дроссельной заслонки, провод питания, разъем двигателя виртуальное соединение

Проверьте 3: отрезали Ли тормозную линию, чтобы сделать ее торможением и отключили питание

Если все еще не работает, пожалуйста, держите разъем контроллера дроссельной заслонки, мощности и двигателя, затем переключите красный и зеленый дроссельной заслонки и контроллера для тестирования.

И при необходимости можно взять Универсальный метр/мультиметр, чтобы проверить, является ли дроссельной заслонки красный и черный провод-4,2 v или нет, что состоит в том, чтобы убедиться, что дроссельной заслонки была нарушена

2. Напряжение дисплея составляет два нуля, велосипед работает нормально

1. Тщательно проверьте, подключен ли желтый провод к проводу питания.

2. Измените другую дроссельную заслонку, чтобы проверить, был ли экран дисплея сломан или Возьмите универсальный счетчик для проверки напряжения желтого и черного провода, независимо от того, совпадает ли он с напряжением батареи.

Если есть вопрос, пожалуйста, оставьте нам сообщение с указанием

Для качественного заказа, пожалуйста, оставьте сообщение
