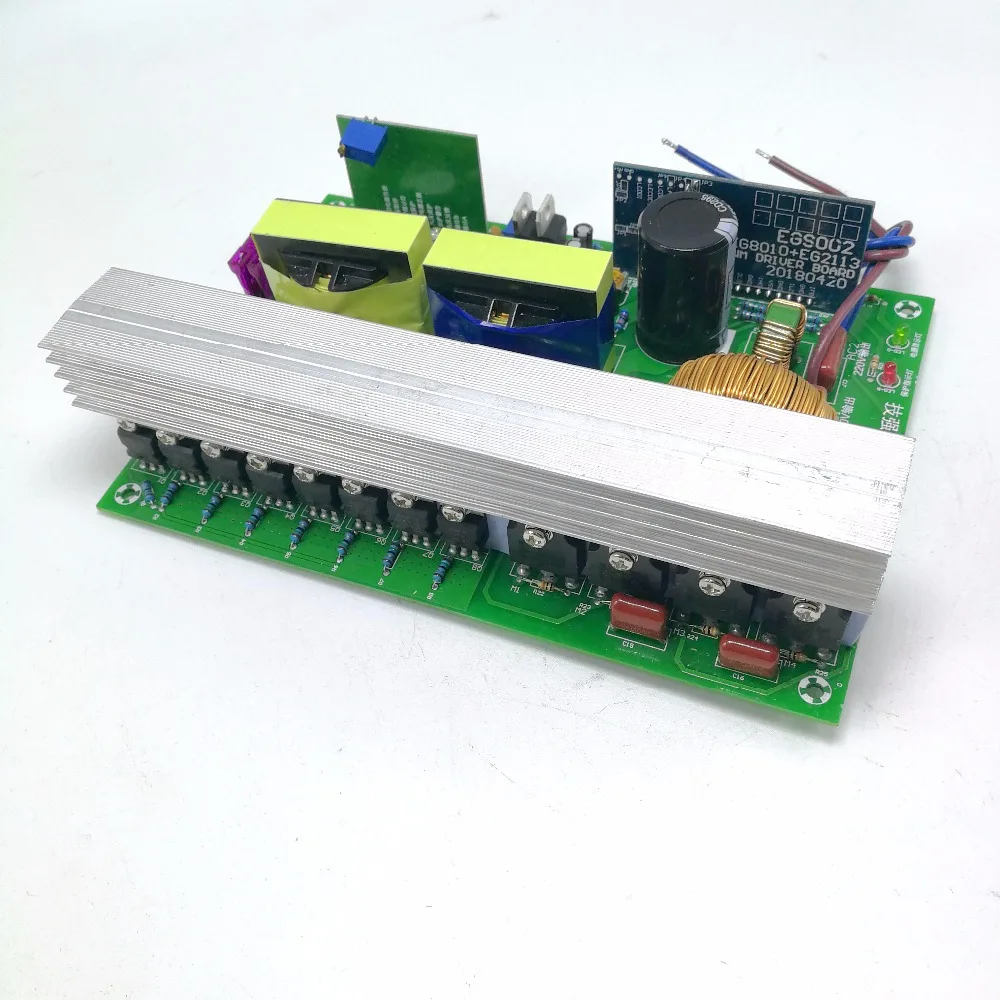

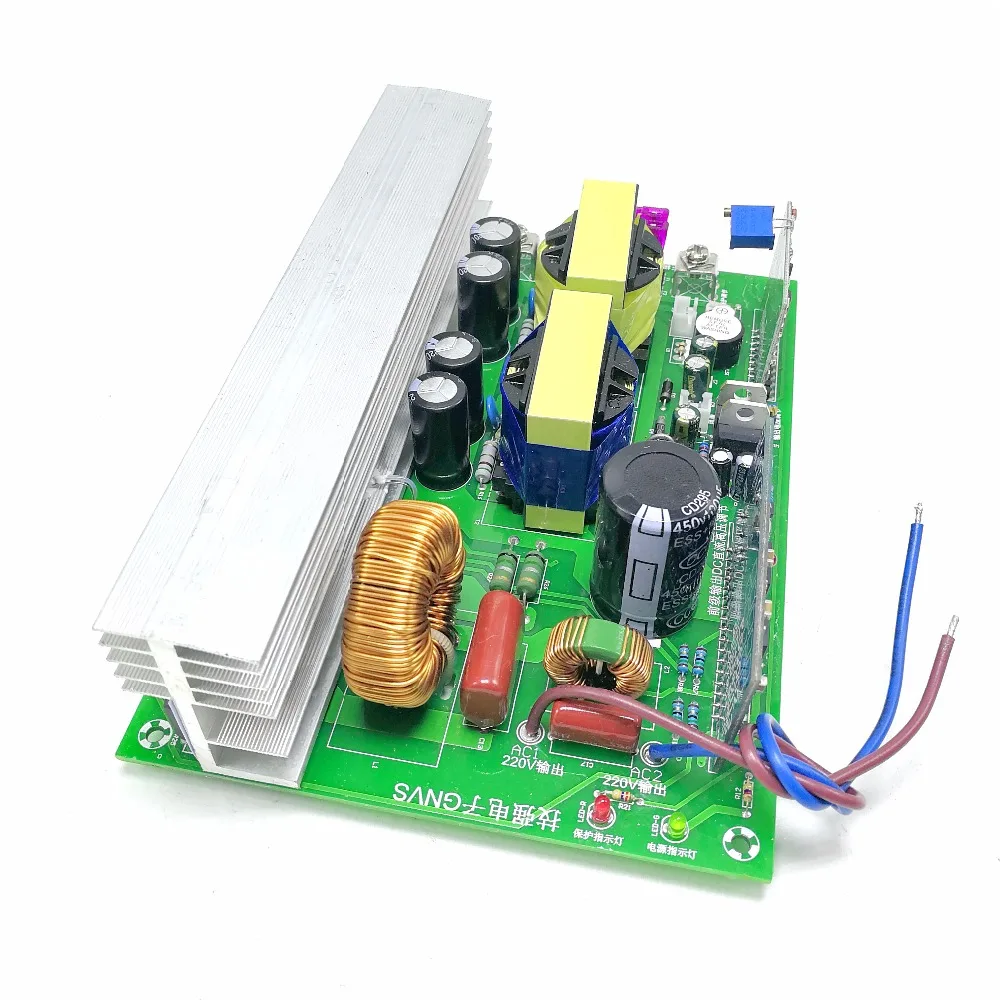

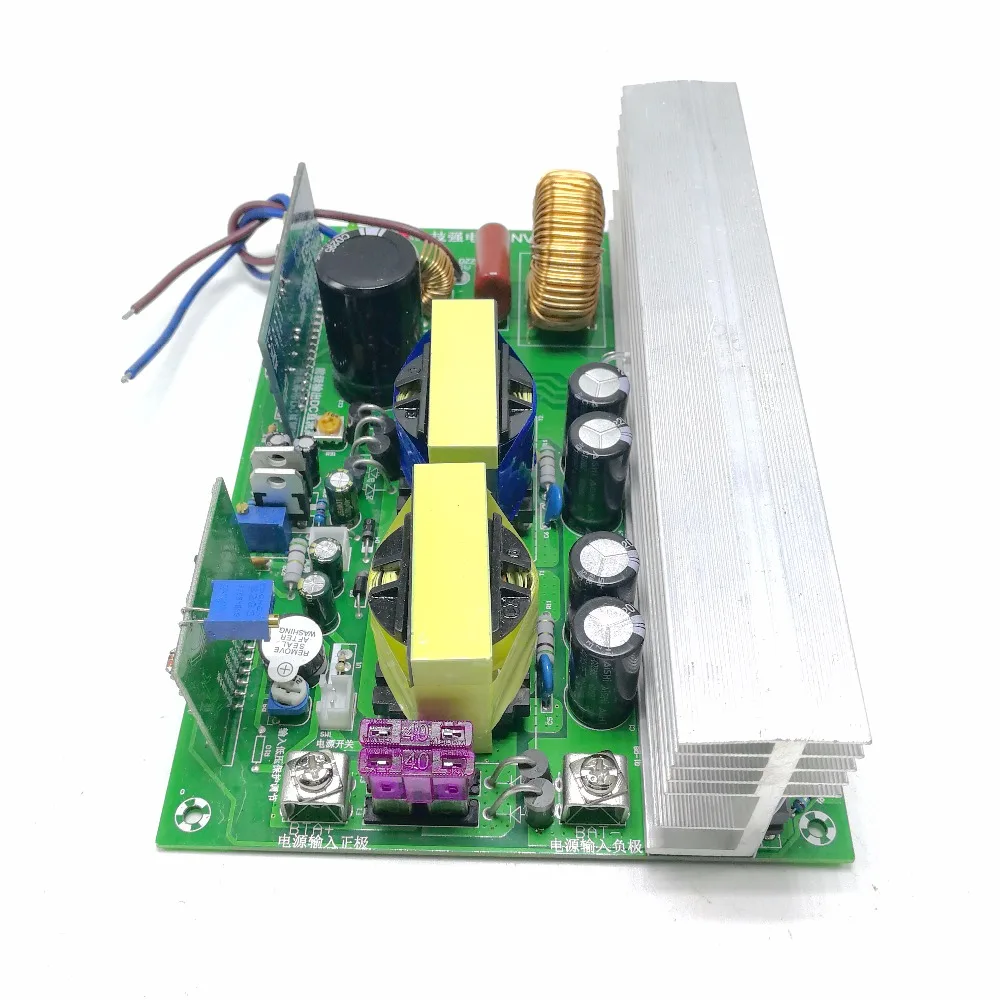

Чистая Синусоидальная волна от 12 В до 220 инверторная печатная плата Солнечная

Чистая Синусоидальная волна от 12 В до 220 инверторная печатная плата Солнечная

Чистая Синусоидальная волна инверторная плата 12 В 220 В 1000 Вт фут 700 Вт Синусоидальная волна печатная плата.

Размер печатной платы 170*119*50 мм вес одной платы 0,9 г

Основной трансформатор состоит из двух транзисторов EC40 primary stage 8 с абсолютным твердым материалом, winded медной полоской. Номинальная мощность составляет 600 Вт, максимальная мощность-700 Вт.

Ток нагрузки не составляет 300 мА или около того, вентилятор является интеллектуальным контролем, скорость вращения зависит от мощности нагрузки.

Функция защиты, защита от короткого замыкания, защита от перегрузки, защита от высоких температур, защита от низкого напряжения, защита от перенапряжения.

Меры предосторожности 12 В вход и выход строго запрещены, и строго запрещено сливаться в рынок. Используйте его в проветриваемых и сухих помещениях.

Чистая Синусоидальная волновая инверторная плата 12 В 220 В 1000 Вт ножная 750 Вт Синусоидальная волновая печатная плата.

Размер печатной платы 170*119*50 мм

Функциональное описание 4 регулируемых потенциометров на борту

Многофункциональный Высокоточный регулируемый резистор W1 регулируемое выходное напряжение между 180-230 В

W2 синий и белый регулируемый резистор может регулировать выходное напряжение двух трансформаторов после выпрямления.

W3Синий и белый регулируемый резисторРегулировка входного напряжения может регулировать Минимальное рабочее напряжение в диапазоне рабочего напряжения, а низкое напряжение закрытия по умолчанию является самым низким напряжением 10 В.ЗакрытьО

W4Многофункциональный Высокоточный регулируемый резистор.Предступенчатый силовой транзистор для отбора проб тока регулирует предступенчатый силовой транзистор Входная защита от перегрузки функция защиты от перегрузки по часовой стрелке увеличение мощностиОбратите внимание, что если это против часовой стрелки, он не сможет переносить 100 Вт мощности для защиты по часовой стрелке можно отрегулировать 20 кругов, чтобы услышать Щелчок для регулировки 6 кругов против часовой стрелки составляет около 800 Вт мощности.

Стандартная конфигурация 40A средняя страховка два, такие как небрежное, положительное и отрицательное соединение, после того, как страхование будет сожжено, вы можете изменить его самостоятельно.

ИнвертироватьДля тестирования системной платы заметки

Инверторы 12 В-220 В могут быть подключены только к батарее 12 В для тестирования. Не подключайте другие напряжения, превышающие 16 В, повредит печатную плату.

2. Положительный и отрицательный полюс должен быть оптимистичным в отношении стандарта, необходимо соответствовать 6 квадратных медных проводов длиной не должна превышать 1 метра.В противном случае на производительность будет влиять.Конфигурация батареи 10AH занимает 100 Вт 20AH с 200 Вт и так далее.

3 Синусоидальная плата имеет около 350 В постоянного тока высокого напряжения. Нижняя панель должна быть изолирована. Пожалуйста, не ставьте его на доску для проверки мощности. Утечки доска может привести к повреждению цепи высокого напряжения часть схема. Хорошие изоляционные материалы, такие как пластиковые доски или пенопластовые доски, должны быть проложены. Ни один металлический материал не должен быть тронут на печатной плате во время испытания мощности.

4 инвертор не имеет функции зарядки. Строго запрещено получать доступ к мощности на выходной линии, в противном случае будут скрыты последствия.

5 Хотя Инвертор имеет функцию защиты от перегрузки от короткого замыкания, электронные продукты не могут быть 100%. Если электроприборы высокой мощности подключены к инверторной плате для защиты и сигнализации, электрические приборы должны быть отключены в короткие сроки, чтобы предотвратить повреждение печатной платы.
