86 трехфазный набор шаговых двигателей высокое напряжение 220 В 86BYG350E крутящий

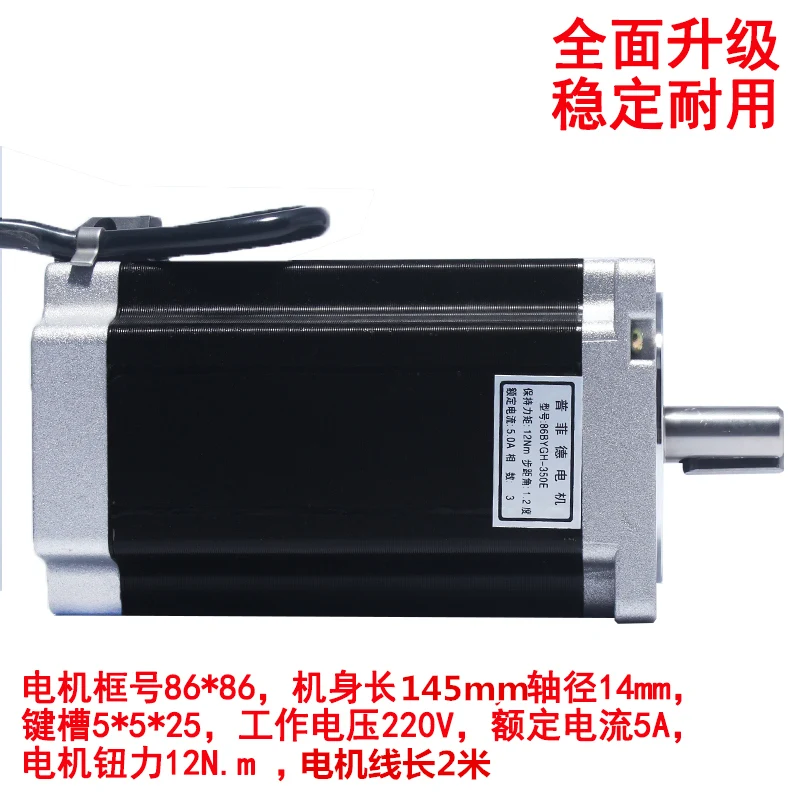

Параметры модели двигателя: 86BYG350E

Скорость вращения: падение крутящего момента 200 об/мин или более за одну минуту, до 500-600 об/мин

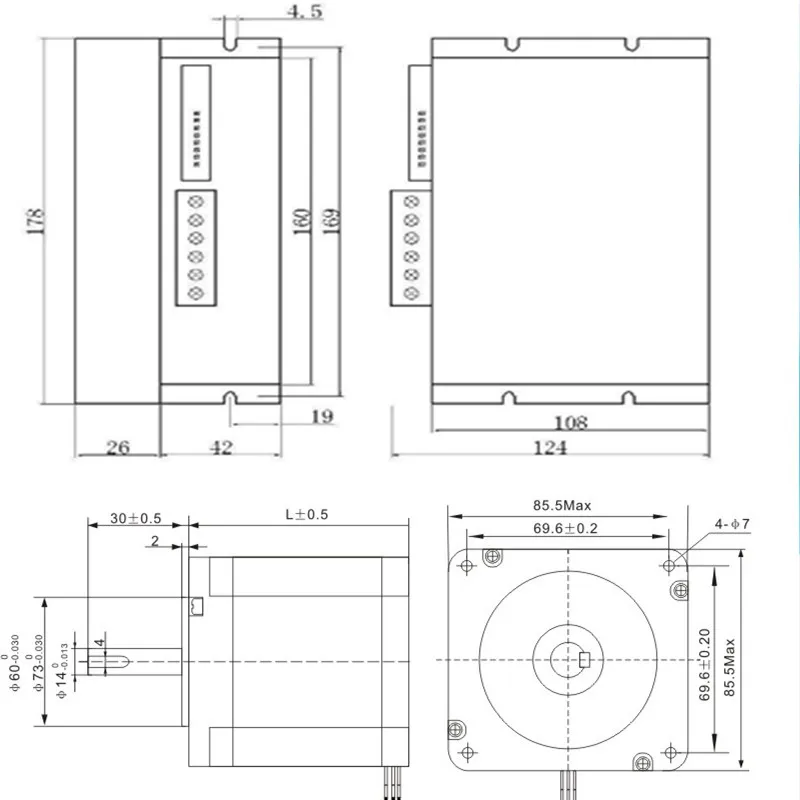

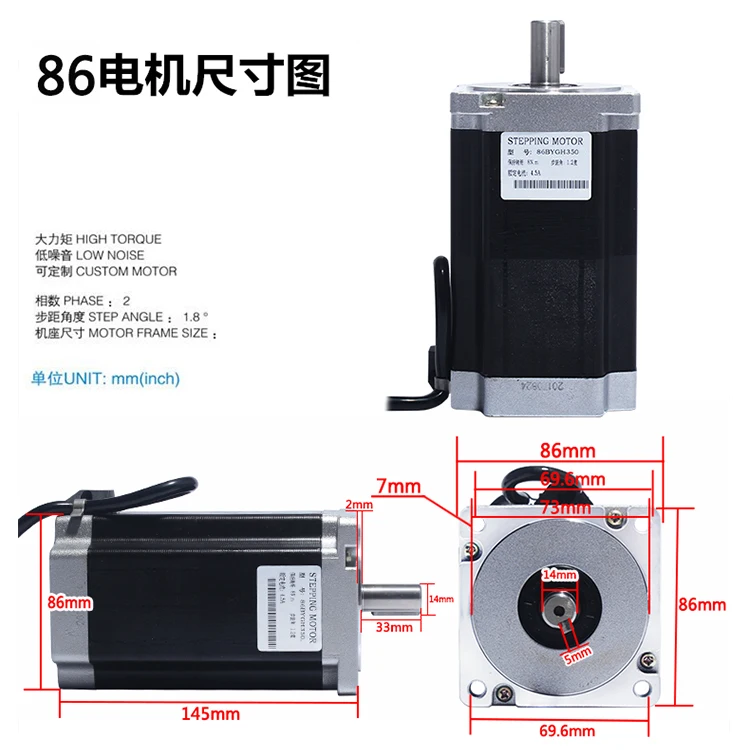

Длина корпуса: 145 мм Выходной крутящий момент: 12 нм

Диаметр выходного вала: 14 мм режим вала: одиночный выходной вал

Ток двигателя: 5А сопротивление температуры двигателя: ниже 85 градусов

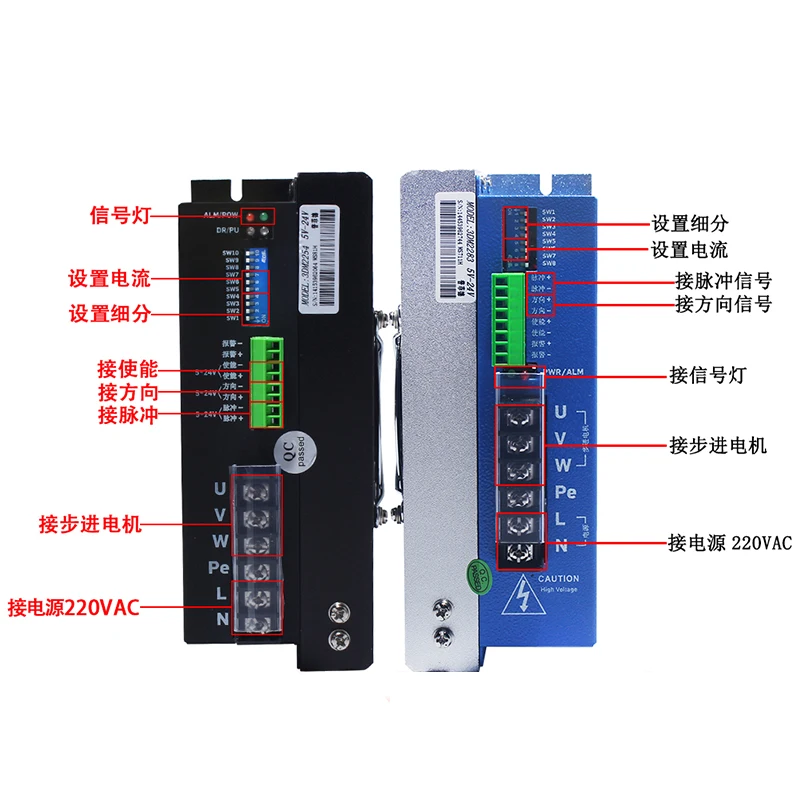

Режим выхода: трехфазный трехпроводной (красная линия подключена к U, белая линия подключена к V, зеленая линия подключена к W)

Внутренняя эмалированная проволока двигателя устойчива к высоким температурам на 180 °; Она выше 120 ° на рынке. Низкое сопротивление, использование n35sh магнитной стали; Высокая термостойкость; Сильная Магнитная сила.

Два: параметры привода

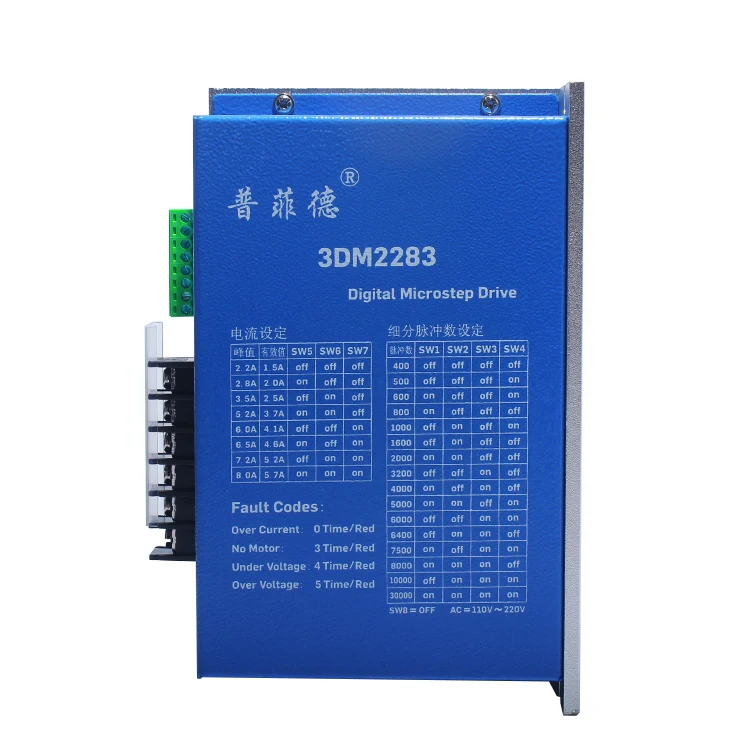

Модель параметров привода: 3DM2283 (зеленый)

Импульсный сигнал: 3,3 V/5V/24V Совместимость. Нет необходимости в резисторах

Входное напряжение: AC (AC) 220 В адаптируется к суровой среде сетки

Параметры сегментации: 400-30000 сегментов

Адаптер двигателя: 86/110 трехфазный шаговый двигатель

Микрошаг делится на 16 типов, количество шагов составляет 30000 шагов/оборотов; Диапазон тока составляет 2,0a-8A, и есть схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Привод работает от сети переменного тока и имеет Рабочий диапазон 220 В переменного тока.

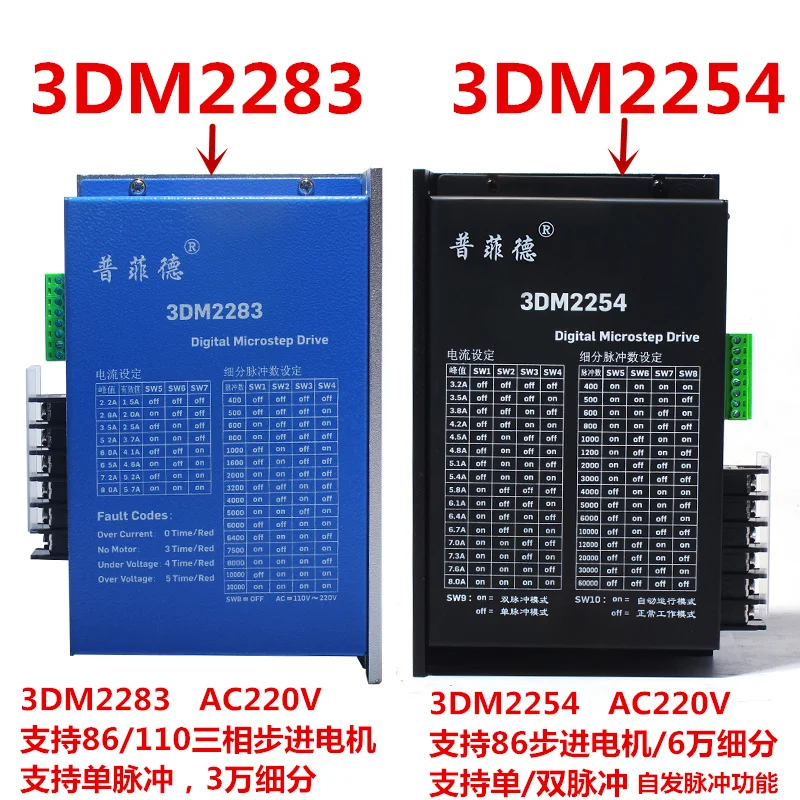

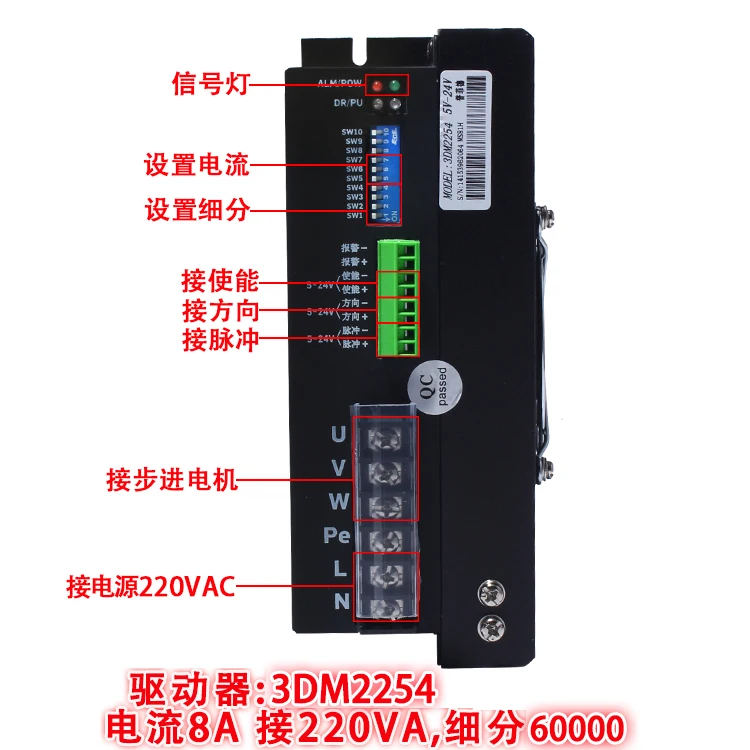

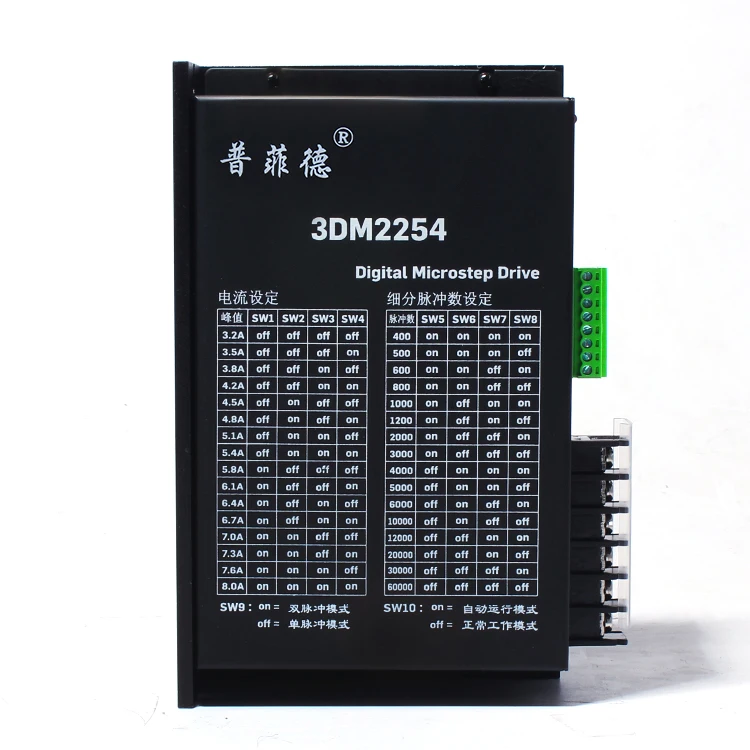

Модель параметров привода: 3DM2254 (черный)

Импульсный сигнал: 3,3 V/5V/24V Совместимость. Нет необходимости в резисторах

Входное напряжение: AC (AC) 220 В адаптируется к суровой среде сетки

Настройка деления: 400-60000 подделка поддержка одиночного и двойного импульса

Адаптер двигателя: 86 трехфазный шаговый двигатель

Microstep подразделяется на 16 видов, а также количества пройденных шагов в 60000 шагов/rev; Текущий диапазон 3.2A-8A, а также имеются защиты цепей, таких как половина потока, перенапряжения и перегрузки по току. Привод работает от сети переменного тока и имеет Рабочий диапазон 220 В переменного тока.

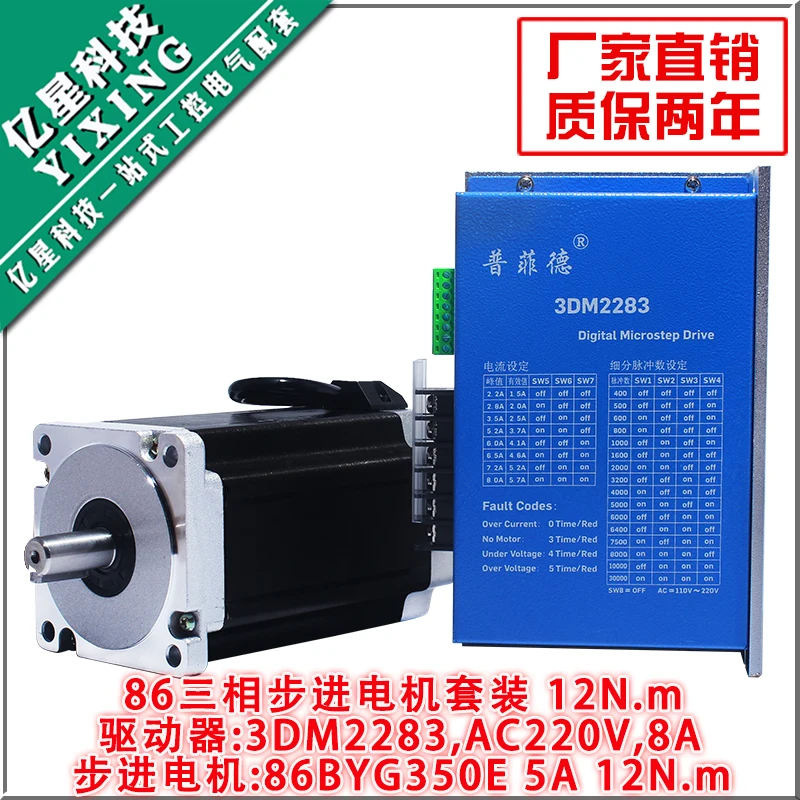

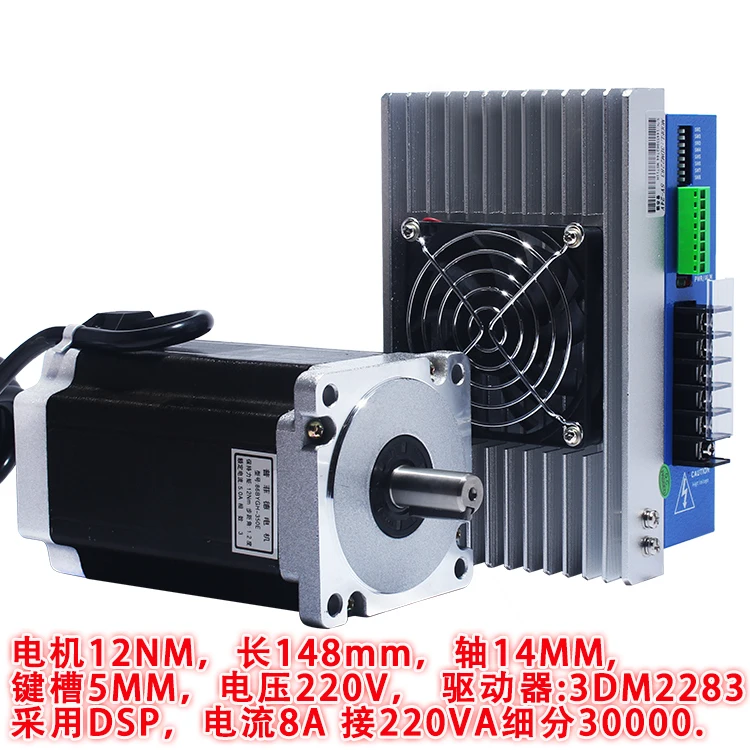

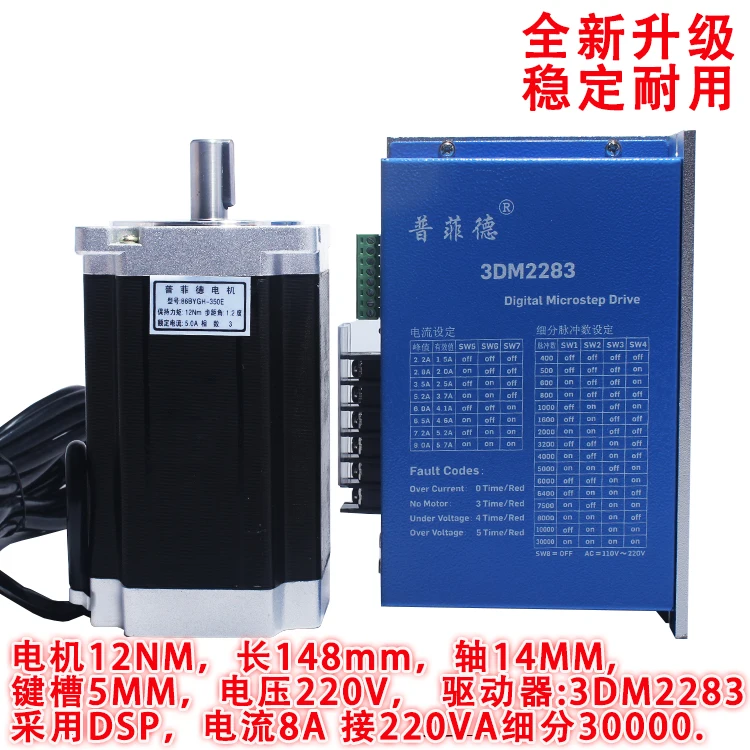

86 шаговый двигатель высокого напряжения 220 В набор: 86BYG350E крутящий момент 12N + привод 3DM2283

Основные характеристики двигателя:

1. Полностью герметичная конструкция, Полная герметизация позволяет двигателю справиться с такими приложениями, как влага, влага, пыль и т. д. Улучшение воздействием внешних факторов на качественный и повышения качества мотора.

3. Случайно Носите Удлинительный кабель питания 2 метра, пользователям не нужно добавлять шнур питания, который не только обеспечивает качество, но и приносит удобство.

Описание продукта:

В 3DM2283 представляет собой новый Цифровой трехфазный Драйвер шагового двигателя, который использует 32-битный DSP технология для того чтобы управлять 86, 110 трехфазный Гибридный шаговые двигатели. Микрошаг подразделяется на 16 типов, количество шагов составляет 30000 шагов/оборотов; Диапазон пикового тока-2,2a-8,0a, а выходной ток-8 видов, которые могут удовлетворить потребности применения в большинстве случаев. Благодаря встроенному в микро-сегментации технологии, даже в чехол с низким содержанием подразделение, высокое подразделение может быть достигнут, с низкой, средней и высокой скоростью Бег плавно и низким уровнем шума. Он имеет схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Внутренняя функция автоматической настройки встроена в привод, который может автоматически генерировать отличные рабочие параметры для различных двигателей и ограничивать производительность двигателя. Этот драйвер работает от сети переменного тока. Рекомендуемый рабочий диапазон составляет AC110V-220V.

Особенности

1, новинка 32-бит DSP технология

2. Низкая вибрация, низкое энергопотребление и низкий уровень шума двигателя

3. Функция автоматической настройки параметров двигателя

4, встроенное высокое подразделение, низкая скорость работы очень стабильная.

5, адаптируется к обычному Ян, одиночный импульсный режим

6, с перенапряжением, пониженным напряжением, коротким замыканием и другими функциями защиты

7. Ток автоматически уменьшается наполовину в состоянии покоя.

8, оптопара изоляция дифференциальный сигнал вход

9, фаза отключения питания автоматическая память

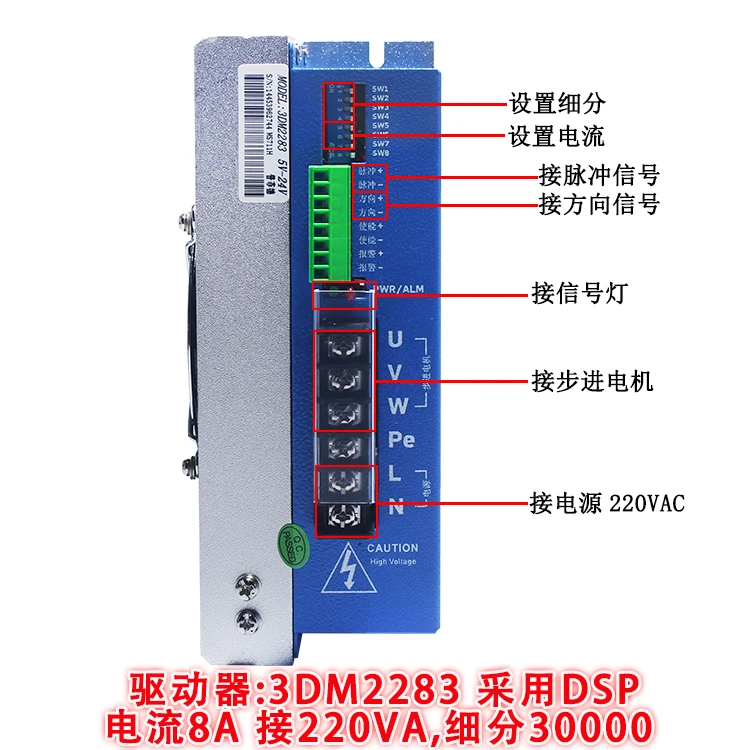

Сигнал Описание интерфейса

Драйвер 3DM2283 использует дифференциальную схему интерфейса для дифференциальных сигналов, одиночный общий катод и общие анодные интерфейсы, и встроенный высокоскоростной оптопара, который принимает сигналы от длинных линий, открытых коллекторов, И PNP выходные схемы. Теперь возьмите открытый коллектор и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Применение поле

Подходит для всех видов среднего и крупного оборудования автоматизации и инструментов, таких как: гравировальный станок, упаковочная машина, автомат для резки, станок с ЧПУ, автоматическое сборочное оборудование и т. д.
