Более 40 км RFD 900 + Plus МГц ультра большой радиус действия радио модем для передачи

Более 40 км RFD 900 + Plus МГц ультра большой радиус действия радио модем для передачи

Следующий кабель от FTDI совместим с модемом RFD900. Pin 1 кабеля FTDI подключается к Pin 1 из коннектора RFD900.

Http://www.ftdichip.com/Support/Documents/DataSheets/Cables/DS_TTL-232R_CABLES.pdf

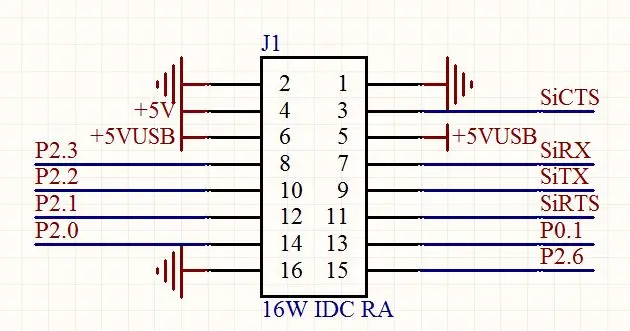

Для питания модема от USB + 5 В необходим перемычка между контактами 4 и 6.
Для питания модема от внешнего источника питания + 5 В, подключите питание к контактам 2 и 4, как показано выше.

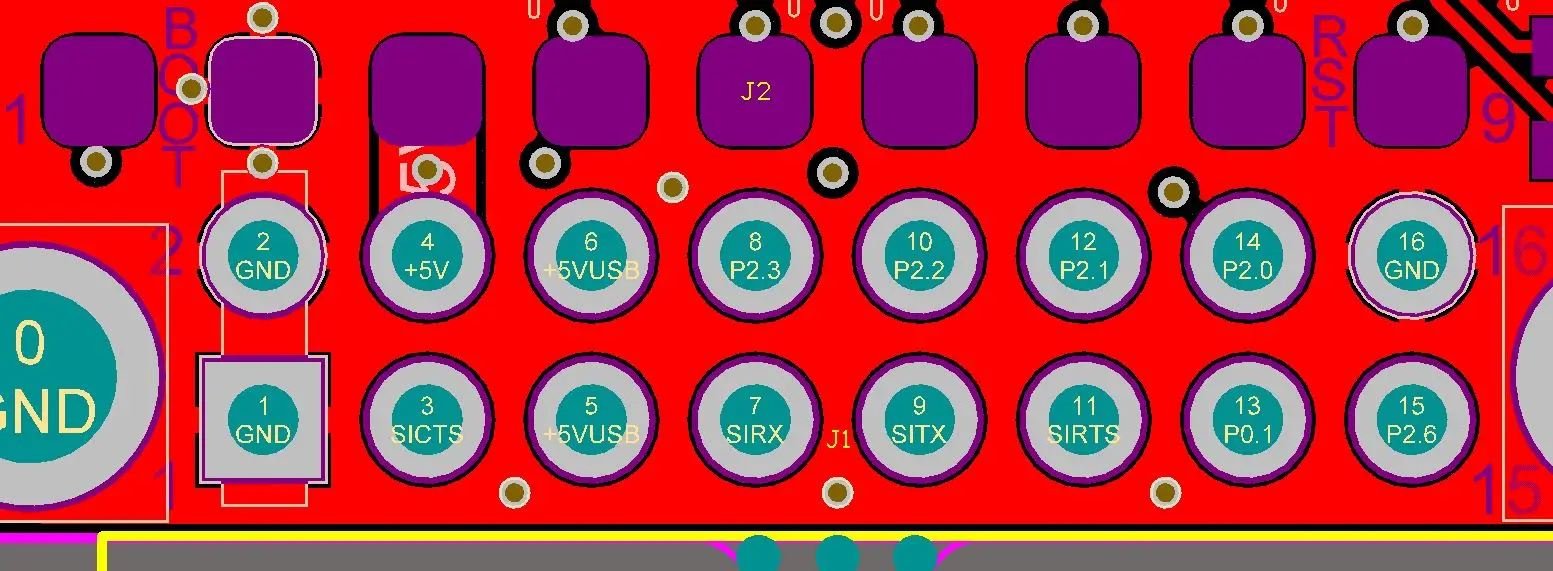

Для того, чтобы заставить модем в режим загрузки, защита от короткого замыкания колодки 1 и 2 (с надписью загрузки) на 9 способ пусковые площадки теста.

Особенности:
-Дальность действия> 40 км в зависимости от антенны и настройки GCS
-2 x RP-SMA RF коннекторы, разнообразие включен.
-1 Вт (+ 30 дБм), мощность передачи.
-Передача фильтра низкого прохода.
- > 20 дБ усилитель с низким уровнем шума.
-Фильтр для пилы RX.
-Пассивный фильтр для переднего сигнала.
-Прошивка с открытым исходным кодом SiK (V1.x) /инструменты, обновленная область, простая в настройке.
-Возможность многоточечного программного обеспечения с MP SiK (V2.x)
Малогабаритные, светильник вес.
-Совместим с радиомодулями 3DR / Hope-RF.
-Лицензионное бесплатное использование в Австралии, Канаде, США, NZ

Интерфейсы:
-РЧ: 2 коннектора типа «RP-SMA»
Серийный номер: логический уровень TTL (+ 3,3 v Номинальная, + 5v толерантным)
-Мощность: + 5 В, ~ 800 мА макс. Пик (при максимальной мощности передачи)
-GPIO: 6 универсальных IO (Digital, ADC, PWM).

Технические характеристики:
-Диапазон частот: 902 - 928 МГц (США) / 915 - 928 МГц (Австралия)
-Выходная мощность: 1 Вт (+ 30 дБм), управляемая в 1 дБ (+/- 1 дБ @ = 20 дБм, стандартная)
-Скорость передачи данных по воздуху: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 и 250 кбит/сек (пользовательский выбор, 64 к по умолчанию)
-Скорость передачи данных UART: 2400, 4800, 9600, 19200, 38400, 57600, 115200, 57600 (по умолчанию выбирается пользователем)
-Выходная мощность: 1 Вт (+ 30 дБм)
-Чувствительность приема: >121 dBm при низком уровне передачи данных, высокая скорость передачи данных (TBA)
-Размеры: 30 мм (ширина) x 57 мм (длина) x 12,8 мм (толщина), в том числе RF щит, радиатором и разъемом для плавательного бассейна конечности
-Вес: 14,5 г
-Крепление: 3 винта M2.5, 3 штырька для припоя
-Питание: + 5 V Номинальная мощность (+ 3,5 в мин, + 5,5 V max) ~ 800 ма пик на максимальной мощности
-Температура. Диапазон: от-40 до + 85 градусов Цельсия

Программное обеспечение/Поддержка GCS:

Программное решение-это разработка с открытым исходным кодом под названием «SiK», которая была разработана Майком Смитом и усовершенствована Энтони триделлом и RFDesign. Также есть загрузчик и интерфейс для более глубокой разработки и обновления модемной прошивки через последовательный порт.

Большинство параметров настраивается через команды AT, например, скорость передачи данных (air/uart), частотный диапазон, уровни мощности и т. д., пожалуйста, посмотрите 3DR wiki для команд ниже на данный момент.

Прошивка V2.x обновлена для поддержки многоточечных сетей на RFD900.

V1.x (не многоточечный) подходит для связи «точка-точка»-sourcecode расположен по адресу://github.com/RFDesign/SiK

3DR/RFD900 совместимый инструмент настройки:Http://vps.oborne.me/3drradioconfig.zip

Wiki для радиоприемников 3DR (RFD900 имеет те же команды):Http://code.google.com/p/ardupilot-mega/wiki/3DRadio

Интегрированная Поддержка настройки радиоприемников RFD900 поддерживается APM Planner, с другими GCS-системами при разработке.

Настройки по умолчанию: 57600 AUD, N, 8, 1 и 64k air data rate.

Особенности программного обеспечения:

• Частотный диапазон спреда (FHSS)
• Прозрачный последовательного соединения
• Точка-точка, или многоточечная сеть
• Простая настройка через команды AT для местного радио, команды RT для удаленного радио
• Настраиваемые пользователем серийные скорости передачи данных и воздушные данные
• Процедуры коррекции ошибок, кадрирование по протокол Mavlink (пользовательский выбор)
• Оповещение о состоянии радиоприемника Mavlink (Local RSSI, дистанционное управление RSSI, низкий уровень шума, дистанционный уровень шума)
• Автоматическое переключение в режиме реального времени на пакетной основе
• Автоматическое переключение рабочего цикла на основе радио, чтобы избежать перегрева
• Динамическое управление питанием передачи-уменьшает мощность передачи, чтобы сохранить батарею при закрытии.

Соответствие:

В RFD900 предназначен для того, чтобы быть в соответствии со следующими стандартами:

• FCC Part 15,247 (частотная резка и цифровое модулирование умышленных радиаторов)
• AS/NZS 4268:2012 (радиооборудование и системы-устройства ближнего действия)

Благодарности:

Этот модем был использован в результате работы многих людей, которые сотрудничают в разработке оборудования, программного обеспечения и полевых исследований этих устройств. Развитие событий по-прежнему поддерживается различными системами GCS и autopilot. Конкретное признание основных вкладчиков:

• Mike Smith-оригинальная прошивка SiK для радиоприемников Si1000.
• Энтони триделл-фшсс, Mavlink, коррекция ошибок, локальный/дистанционный протокол, полевые испытания, * гораздо больше * и потрясающие идеи по улучшению вещей.
• Тест Давида Базза, мотивация! И идеи.
• Micheal Oborne-интегрирование с APM Planner, и 3DR радио-настраивателем, полевые испытания

• Посылка включает в себя:

  -2 * RFD900 радио модем
  -4 антенны
  -1 * Модуль FTDI и кабель
  -1 * APM соединительный кабель
  -1 x PIX соединительный кабель
