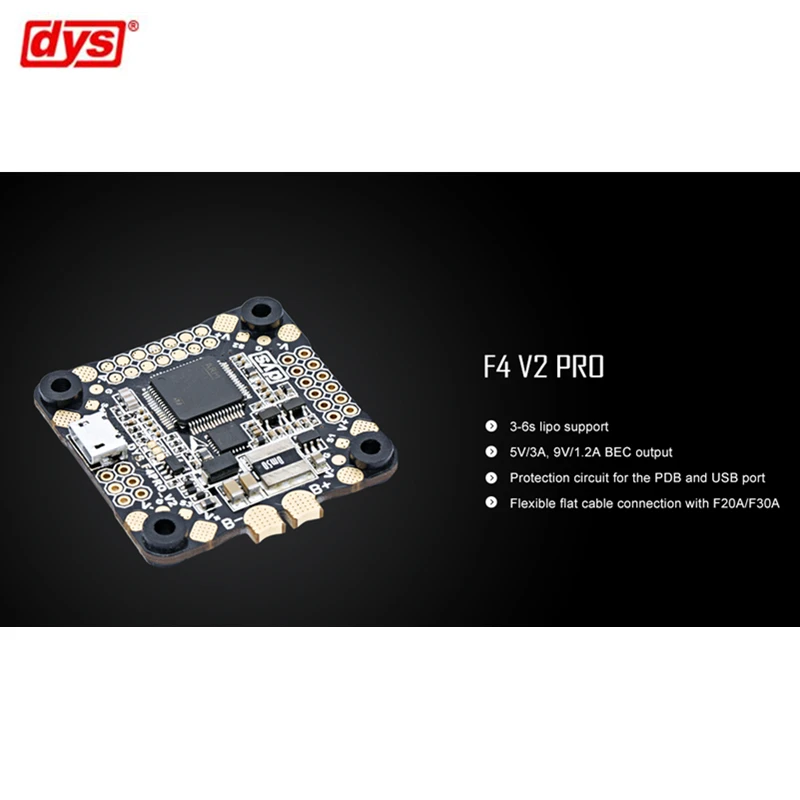

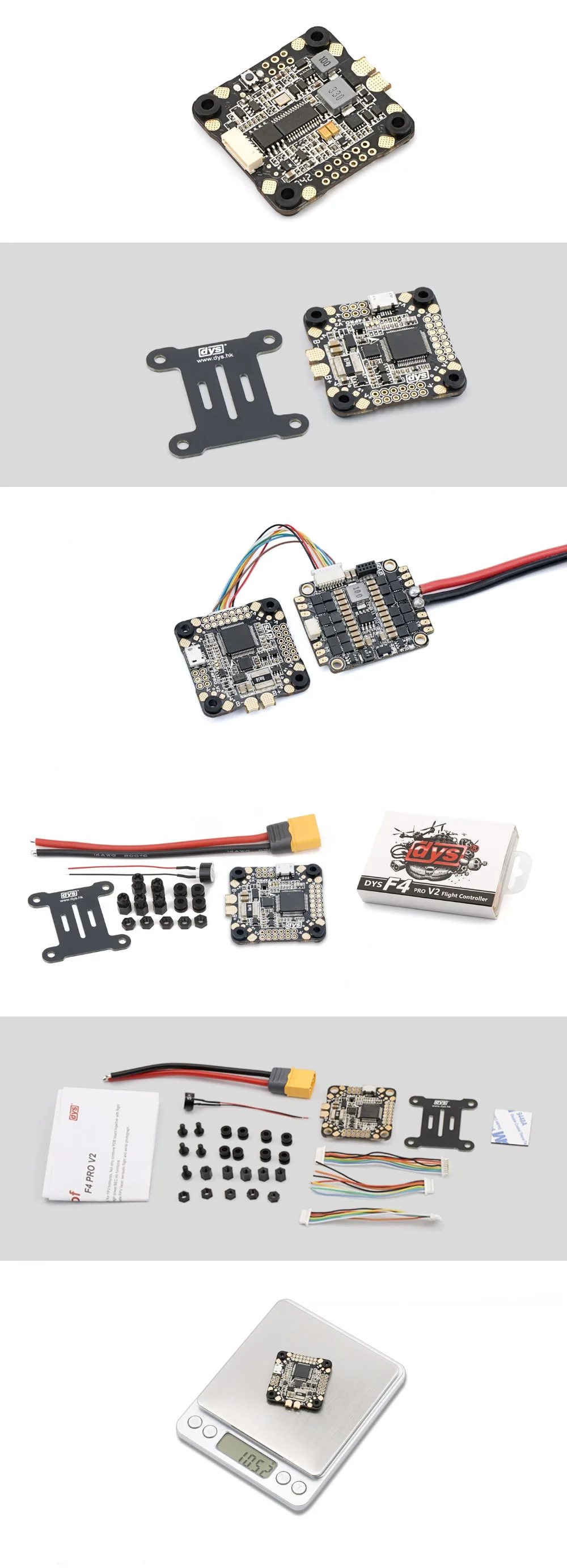

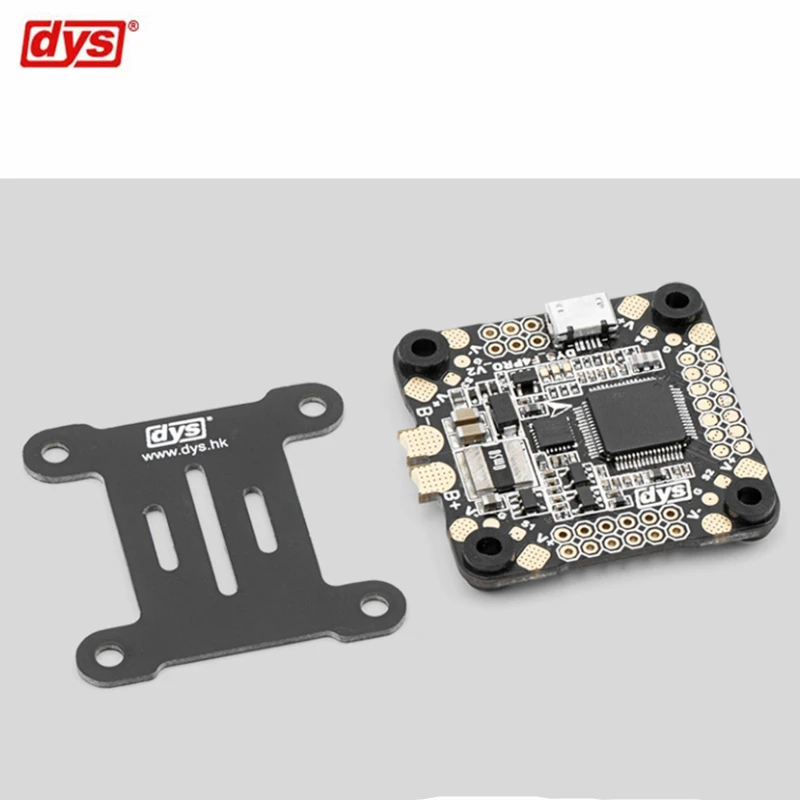

DYS F4 PRO V2 управление полетом с высокой производительностью, которая предназначена для любителей FPV. Не только комбинирует PDB плату вместе с управлением полетом, но и интегрированные OSD, измеритель тока, Вольтметр и встроенные функции высокой мощности BEC и т. Д.

DYS F4 PRO V2 управление полетом может удовлетворить все необходимые функции, включая FPV racer, аэробика полета и аэрофотосъемку.

Параметры

• Прошивка Betaflight “DYS F4 PRO”
• STM32F405 master с более высокой частотой обновления и большим количеством функциональных портов
• Выход 5 в 3 А BEC
• Выход 9 V 1.2A BEC
• 220В 3,3 а BEC выход
• Совместим со всеми Сплит-Тип esc, соединиться с DYS 4-в-1 esc (F20A или F30A) с Гибкий плоский кабель
• Поддержка программного обеспечения настройки BF для вспышки и отладки OSD
• Встроенный датчик тока для контроля энергопотребления и т. д. в режиме реального времени
• Используйте пульт дистанционного управления для просмотра параметров управления полетом через OSD
• Поддержка аудио SAMRT, регулировка VTX с помощью OSD

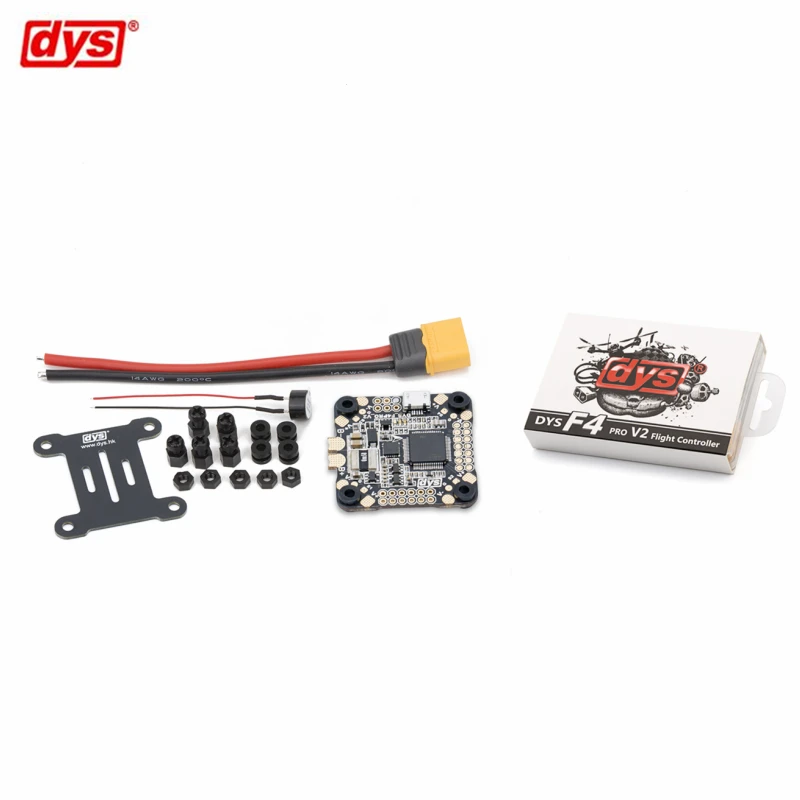

• Поставляется с термостойким демпфирующим шаром для повышения стабильности и работы
• 3-6 S lipo вход, встроенный PDB, Макс выдерживает ток 160A

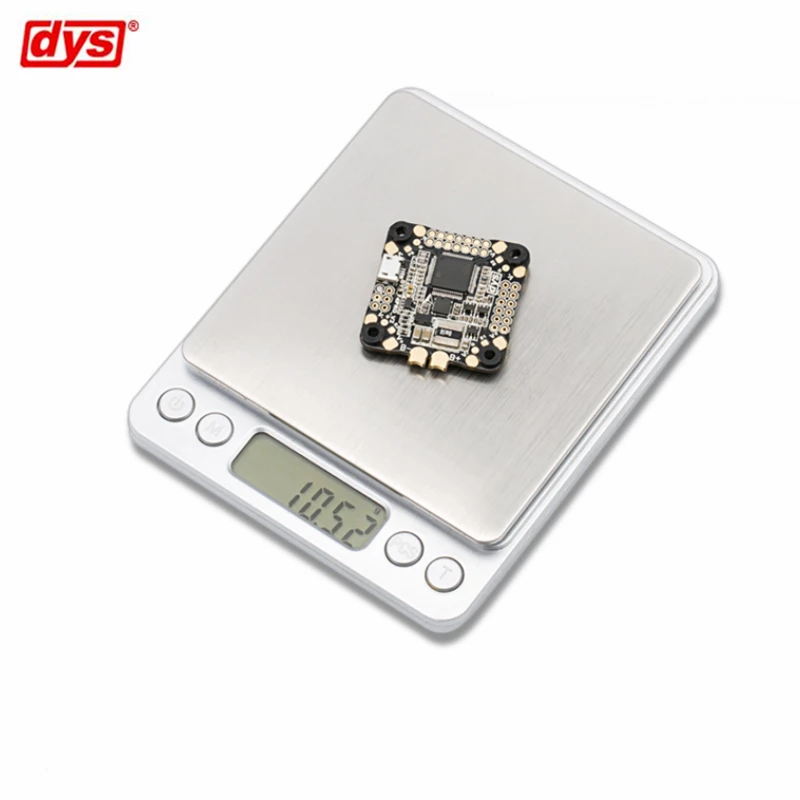

• Вес нетто 10,5 г, исключая кабель
• Частота обновления PID и gyro до 8 K

Данных

• Весь размер: д 38 мм X Ш 38 мм, расстояние отверстия 30,5X30,5 мм
• Шестислойная печатная плата и 3 унции меди для повышения тока и тепловыделения
• PDB плата с обратной высокой цепи защиты напряжения
• MCU: STM32F405 GRT6
• IMU: MPU-6000
• Серверный компьютером с экранным меню: AT7456E
• Вспышка: память 8 м
• Датчик тока: 0-200A
• Встроенная обратная защита высокого напряжения
• Защита от интегральной цепи к usb-порту
• 3,3 В LDO для питания на внутренней цепи
• 9 в BEC: 1.2A
• 5 в BEC: 3 а/Односторонний выход во избежание внешних помех
• При использовании с 4-в-1 esc, подключите к аккумулятору, чтобы поставить управления полетом вместо того, чтобы BEC.

2. Соединение

• V + V-: для кабеля питания esc
• S1-S6: для GND соответствующего сигнального кабеля esc
• Загрузка: кнопка загрузки (для прошивки flash)
• 5 В: 3 А выход, может подключаться с VTX, приемником, объективом и т. д. 5 в устройство питания одновременно
• 9 в: 1.5A выход, может подключаться с широким устройством напряжения, таким как 7-24 В мощность VTX и т. д.
• 3,3 В: источник питания для DSMX и т. д. 3,3 В устройство питания
• Заземление: Отрицательные
• Vout: видеовыход для кабеля сигнала изображения VTX
• Вин: видеовход для сигнального кабеля камеры
• Светодиодный: программируемый светодиодный сигнальный кабель
• RX1: для sbus и т. д. приемник
• PPM: для приемника PPM сигнальная панель
• USart6 tx: Smart Audio Установите функцию VTX (VTX должен поддерживать использование функции Smart Audio)
• Летучая мышь +/Летучая мышь-: напряжение батареи
• Базз-; Базз +: проводка для зуммера

3. Установка с DYS 4-в-1 esc (опционально)

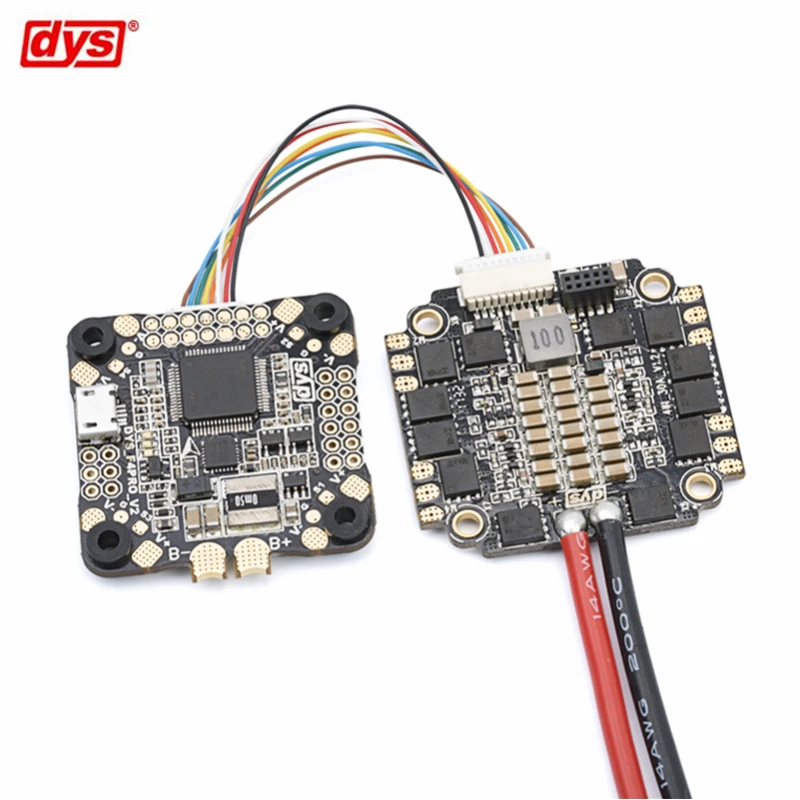

Подключите DYS F20A или F30A с гибким ПЛОСКИМ КАБЕЛЕМ, не нужно паять

Обратите внимание

* Пожалуйста, крепление мини F4 с 4-в-1 esc, как показано на фото. Будьте внимательны, чтобы избежать повреждения розетки

При использовании с 4-в-1 esc

* Пожалуйста, припайте кабель питания батареи с кабелем питания esc, не подключайте с батареей

* Измеритель величины тока не будет использовать при использовании с 4-в-1 esc

* С определением напряжения для батареи

Внимание!

* Пожалуйста, обратите внимание на внимание ниже, в противном случае ваш контроль полета будет работать неправильно или поврежден.

* Пожалуйста, будьте всегда внимательны к полярности. Дважды проверьте перед включением питания.

* Пожалуйста, держите питание выключенным во время подключения или Потяните или любого подключения.

* Не короткие 5 В или порт батареи, в противном случае управление полетом будет сгореть

* После завершения сборки, пожалуйста, тщательно проверьте и очистите остаточный всплеск припоя, чтобы избежать коротких компонентов.

* Пожалуйста, установите демпфирующий шар на управлении полетом (оснащен сумкой для аксессуаров).

* При подключении с 4-в-1 esc, пожалуйста, позаботьтесь о том, чтобы установка подключения должным образом. Пожалуйста, не заставляйте подключать или тянуть.
