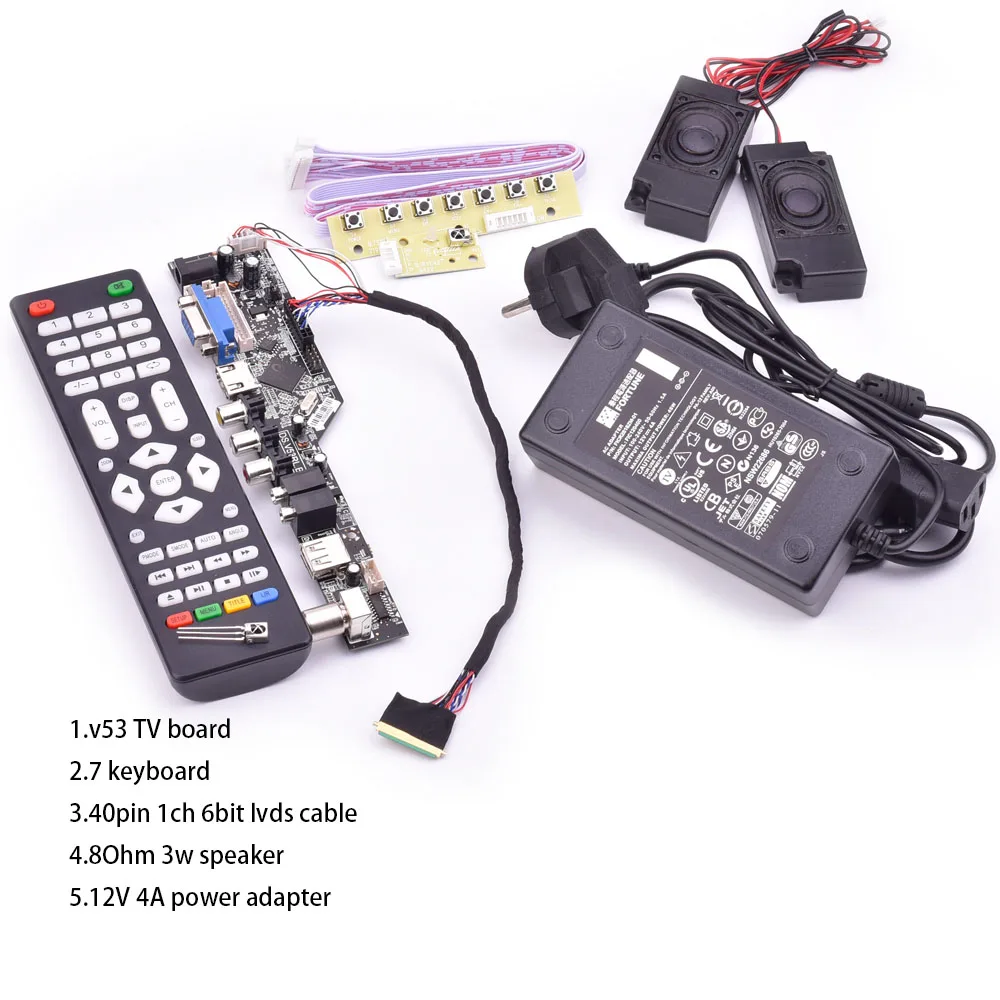

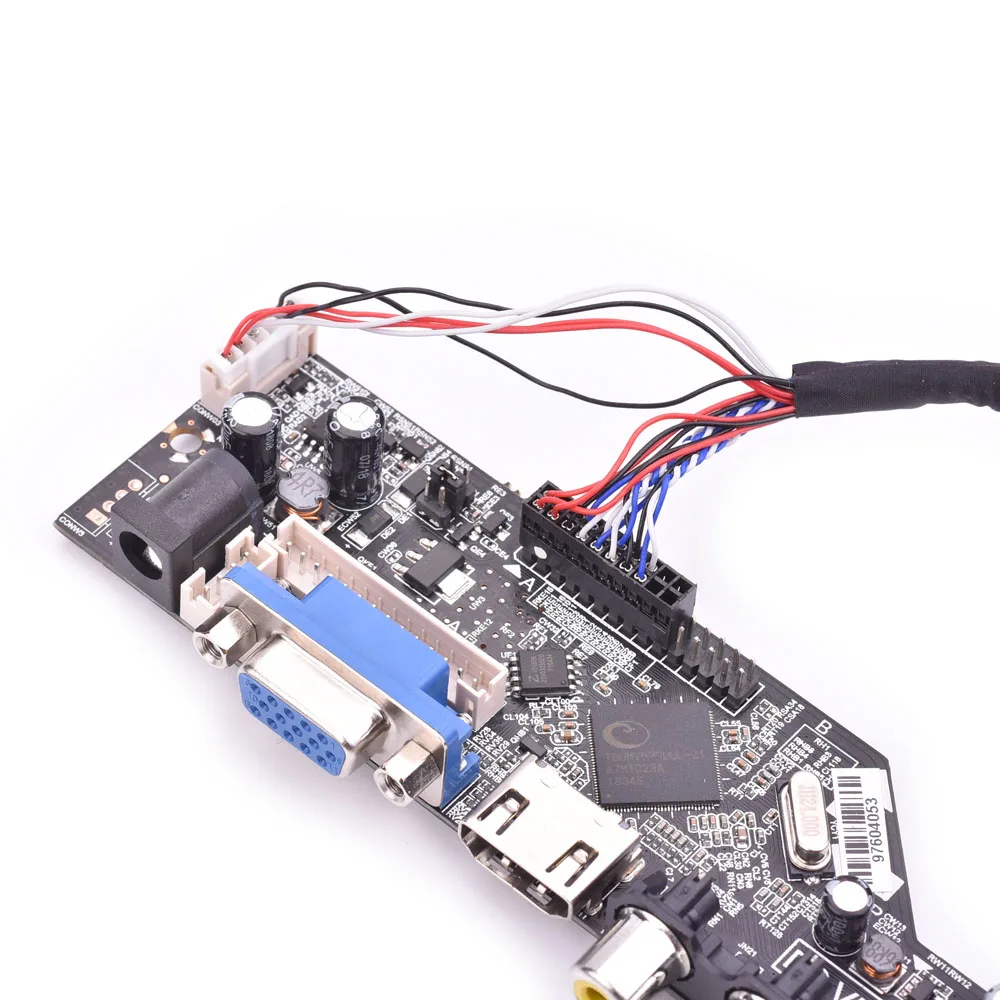

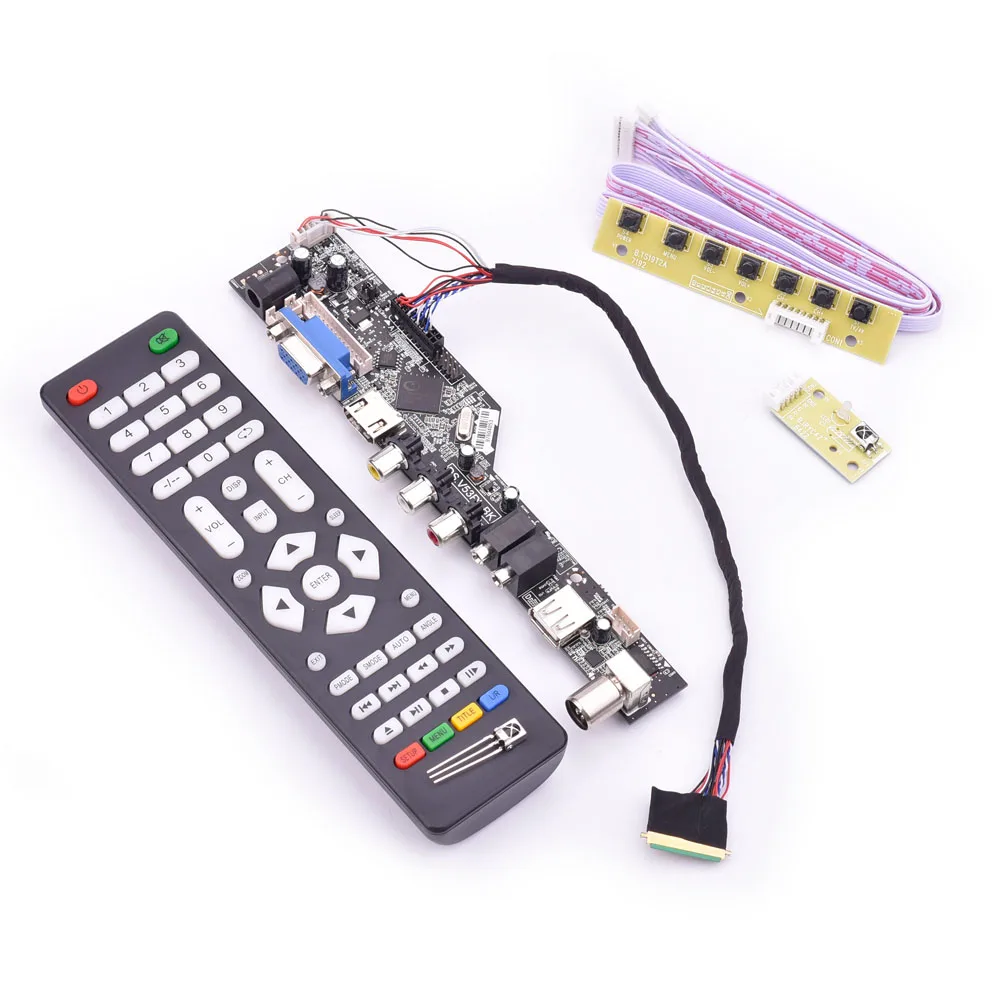

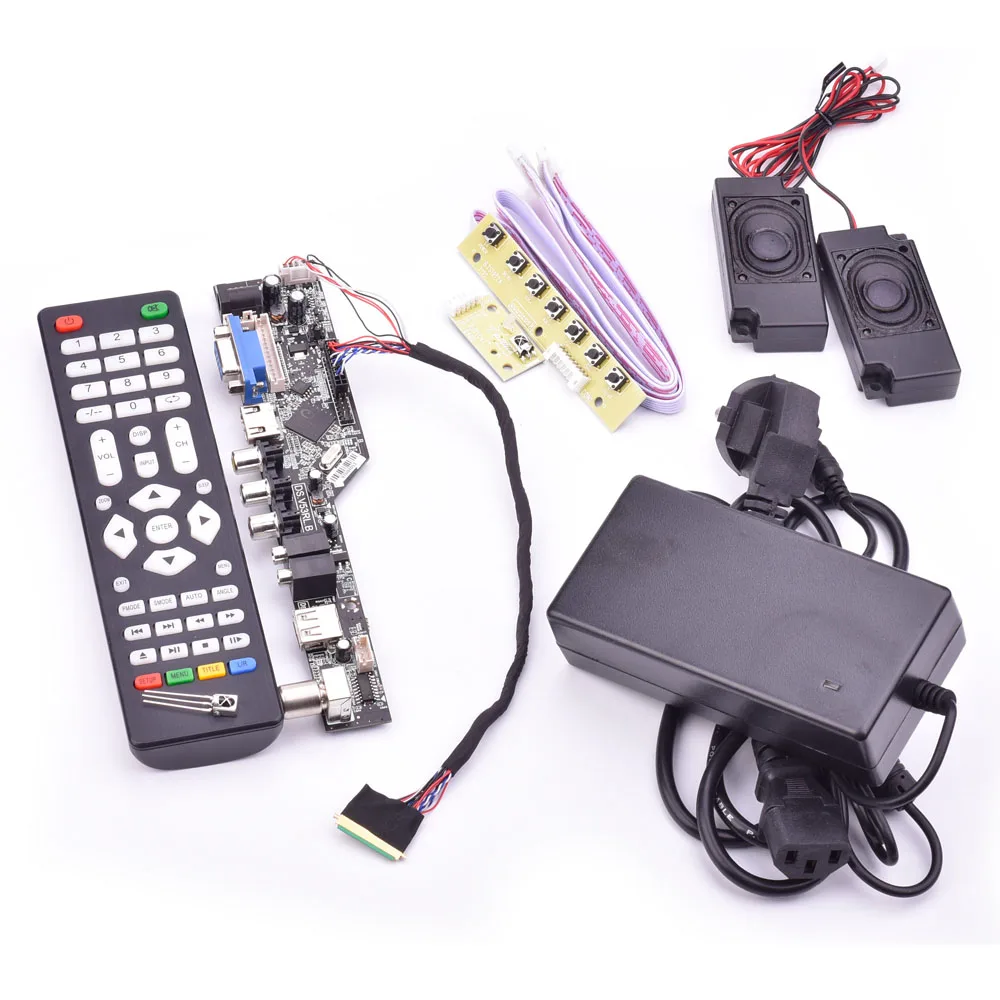

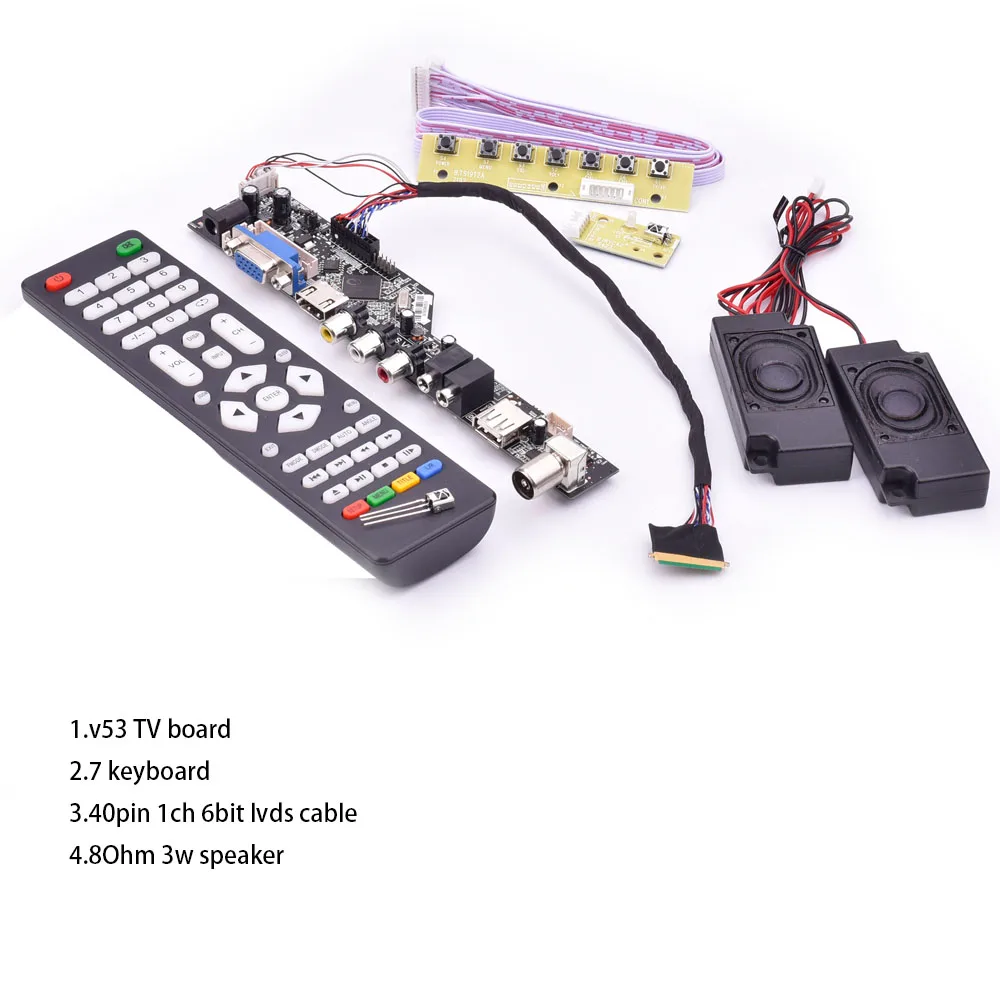

V53 Универсальный ТВ ЖК панель управления 10 42 дюймов lvds драйвер платы VGA AV HDMI USB

---

Этот комплект поддерживает панель в следующих условиях:

Интерфейс сигнала: LVDS (1 канал, 6 бит) , 40 контактов, разъем Например: LTN156AT36-D01 LTN156AT17-D02 LTN156AT24-W01 LTN156AT22-001 и т. д. Общее описание: 1.DS.V53RL.BKis аналоговая ТВ-панель управления, которая подходит для рынка азии-тихий и Ближний Восток. 2. USB слот DS.V53RL.BK используется для обновления программного обеспечения и воспроизведения мультимедиа, таких как MP3 и JPEG. 3.DS.V53RL.BK 'sHDMI поддержка схемы 1,3/1,4, HDCP1.2 совместимый. Конфигурация и общие меры предосторожности 1. Защитите панель от статического электричества, чтобы избежать повреждения IC. 2. Держите доску подальше от Проводника, когда она работает. 3. Не нажимайте, не искажите или не разбирайте доску. 4. Очистите доску мягкой сухой тканью, когда она грязная. 5. Не включайте источник питания, прежде чем панель будет правильно подключена. 6. Яркость панели сильно зависит от температуры, вы должны измерить ее после включения 10 ~ 30 минут. 7. Держите поверхность доски чистой. Проверьте внешний вид платы, если есть какие-либо дефектные детали, такие как поврежденные, Весомый Ник и т. Д. Особенности Чип: TSUMV53RUUL Язык OSD: английский, китайский Тип панели: TFT LCD с светодиодный подсветкой Интерфейс панели: 1ch/2ch 6bit/8bit LVDS интерфейс Максимальное разрешение: 1920x1080 Диапазон приема ТВ: 48,25 МГц ~ 863,25 МГц Видеосистема: PAL,SECAM, NTSC Звуковая система: BG,DK,I,L,M,N NICAM/A2 Макс. Каналы хранения: 199CH Формат PC-RGB: до 1920 × 1080 @ 60 Гц Видеосистема CVBS: PAL/NTSC/SECAM CVBS видео уровень: 1.0Vp-p ± 10% HDMI:480i, 480p, 576i, 576p, 720I, 720p, 1080i, 1080p Аудио вход: ПК аудио наушники Вход уровень 0,2 ~ 2,0 VRMS CVBS Аудио/компонентный аудио: L/R RCA вход 0,2 ~ 2,0 VRMS Видеовыход: Видеосистема CVBS: PAL/NTSC/SECAM Уровень видео: 1.0Vp-p ± 10% Частотная характеристика динамика: 100 Гц ~ 15K Гц @ ± 3 дБ (1 кГц 0 дБ контрольный сигнал) Максимальная выходная мощность динамика: 2 × 3 Вт (4Ω) THD + N<10% @ 1 кГц Мощность dcinputнапряжение: 12VDC ± 0,6 V Мощность к Панель: 3,3 V, 5V, 12 вольт постоянного тока (там может быть выбран джемпер Кепки. По заводским настройкам до 5V) Мощность Управление: в режиме ожидания Мощность потребление <0,3 W (плата только) Мощность ADJ:0 В ≤ ADJ ≤ 5,0 в Мощность BL на: Режим ожидания: <0,5 V ВКЛ режим:> 2,5 V Ключевые функции: ТВ/AV, меню, VOL +,VOL-, CH +,CH-,POWER Примечание: 1. В тех случаях, когда 3,3 V Панель Irush≥ 1000mA,Inormal≥ 600mA, просьа связаться wit DX инженеров, чтобы подтвердить 3,3 V розетка с панелью Выбор компонента поставки. 2. Максимальный ток USB:500 мА. Плата не подходит для всех рабочих токов менее 500мА Используйте шаг: Загрузка прошивки: //drive.google.com/file/d/1whubJqnPoguDMGenGrjZNFT7P398cLUk/view?usp=drivesdk Метод обновления программы: 1. Подготовьте флеш-накопитель USB и загрузите предоставленную нами программу (Оставьте электронное письмо на странице заказа, мы отправим программу по электронной почте). Найдите необходимую прошивку из файла (выберите прошивку в соответствии с разрешением экрана) и скопируйте L53BK1.bin на флеш-накопитель USB. 2. Установите напряжения на плате (это в соответствии с указанными размерами экран Входное напряжение: 3,3 v/5v/12v) 3. Автоматическая Настройка («подключи U диска к доске, а также подключить 7 доска для ключей, затем подключите адаптер питания, включите питание. Затем вы увидите, что светильник на клавишной плате будет мигать. Это означает, что плата устанавливает программу. (В данный момент, не отключайте питание!) 4. Через несколько минут светодиод прекратит мигать, означает окончание. Затем выключите питание, вытащите USB, затем подключите кабель lvds и инвертор. Включение питания. Затем экран показывает синий цвет, и вы можете подключиться к HDMI или VGA сигналу. Примечание: Напряжение должно быть установлена правильно (3,3 v/5В/12В); Требования к мощности 12V4A; Не выключайте питание при установке программы; Линия экрана не изменяет и не вытесняет; Выберите кабель lvds и инвертор в соответствии с спецификациями вашей панели. Если вы не можете выбрать, пожалуйста, предложите нам номер панели, мы поможем вам. Общие настройки: 1. Переключатель компьютера/ТВ/USB Нажмите на пульт дистанционного управления «вход» для переключения 2. Меню регулирует яркость В меню «режим изображения» устанавливается «пользовательский режим» 3.   Изображение не отображается правильно Нажмите «Меню» с помощью пульта дистанционного управления, затем нажмите «1147», чтобы войти в общие настройки и настроить «lvds карту» 4. Воспроизведение через USB MKV формат фильма бесшумный Так как формат MKV в основном DTS аудио треков, это приведет к тому, что воспроизведение USB будет бесшумным, и программное обеспечение должно преобразовать DTS в AC3 аудио треков. 5. Набор логотипов ботинок Используйте u-диск, чтобы воспроизвести изображение, которое нужно установить логотип, найдите «catch map» в нижней левой части экрана и сохраните его.
